1:10比例车库砌体与屋架结构三维设计

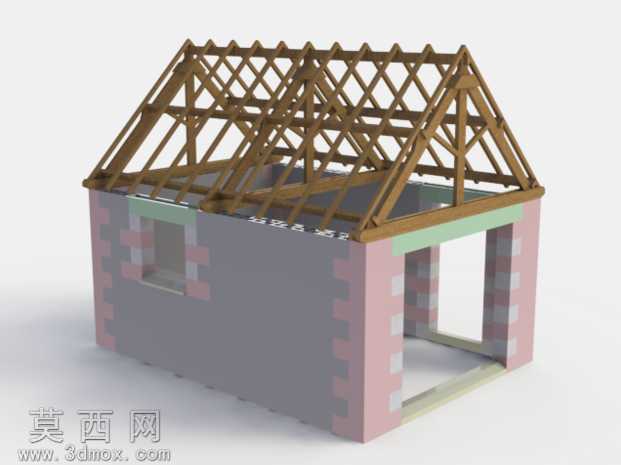

本作品为1:10比例的车库建筑构造三维模型，采用SolidWorks完成全参数化建模，完整还原了小型独立车库从砌体墙体到木屋架屋盖的全构造细节。建模过程中首先以1:10的缩放比例确定车库整体平面与竖向尺寸，墙体部分采用交替排布的砌块建模逻辑，还原了砖混结构中错缝砌筑的构造特征，分别赋予粉色砌块与灰色砌块不同的哑光材质，区分不同砌筑块材的视觉效果，同时在墙体对应位置预留窗洞与车库主入口门洞，窗洞位置还原了窗台的构造厚度，洞口边缘做了符合施工逻辑的收边处理。墙体顶部设置浅绿色的圈梁构件，作为上部屋架的承重承接结构，材质赋予混凝土哑光质感，与下部砌块墙体形成清晰的材质区分。上部木屋架部分采用传统三角形豪式屋架的构造逻辑，逐根建模还原木构件的截面尺寸与连接节点，每根木椽、木梁、斜撑、立柱都按照实际屋架的受力排布位置装配，构件之间的交接处做了贴合的节点处理，还原了传统木构屋架的榫接装配逻辑，木构件统一赋予浅棕色原木纹理材质，调整材质粗糙度模拟未做饰面的原木质感，清晰展现屋架的桁架受力结构。模型整体渲染采用柔和的均匀漫反射光照，避免过重阴影遮挡构造细节，视角选择斜向等轴测视角，可同时观察到墙体砌筑排布、窗洞构造、圈梁位置、屋架桁架形式以及内部空间形态，完整呈现小型车库从下到上的构造层次。设计过程中严格遵循1:10的比例缩放要求，所有构件尺寸均按照实际车库尺寸等比例缩小，既保证了模型整体比例协调，也清晰展现了砖混结构车库与木屋盖的组合构造特征，可作为建筑构造教学、比例模型制作的参考素材，模型细节处理到位，没有多余的冗余构件，每个结构部件都对应实际建筑中的构造部分，直观展现了小型独立车库的主体结构组成。
