陆空两用可爬壁四旋翼飞行载具设计

这款陆空两用载具的设计初衷，是填补狭小复杂空间内跨域作业的设备空白，日常巡检场景中，常遇到需要同时覆盖地面通行、垂直墙面探查、低空跨越障碍的作业需求，传统轮式机器人无法越障与爬壁，普通多旋翼无人机无法在地面持续移动作业、也难以稳定贴附垂直壁面，该结构正是针对这类痛点完成的构型整合。

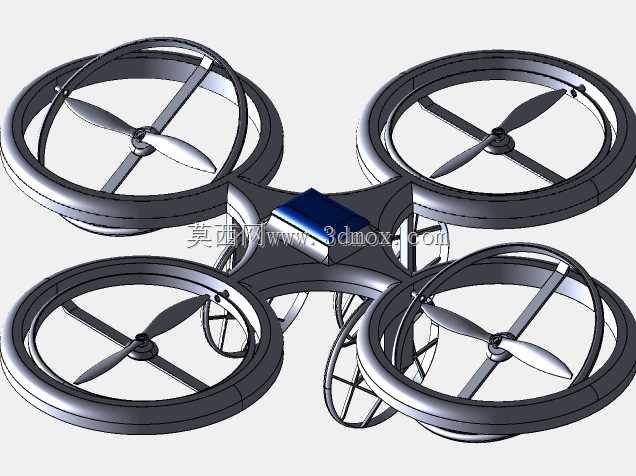

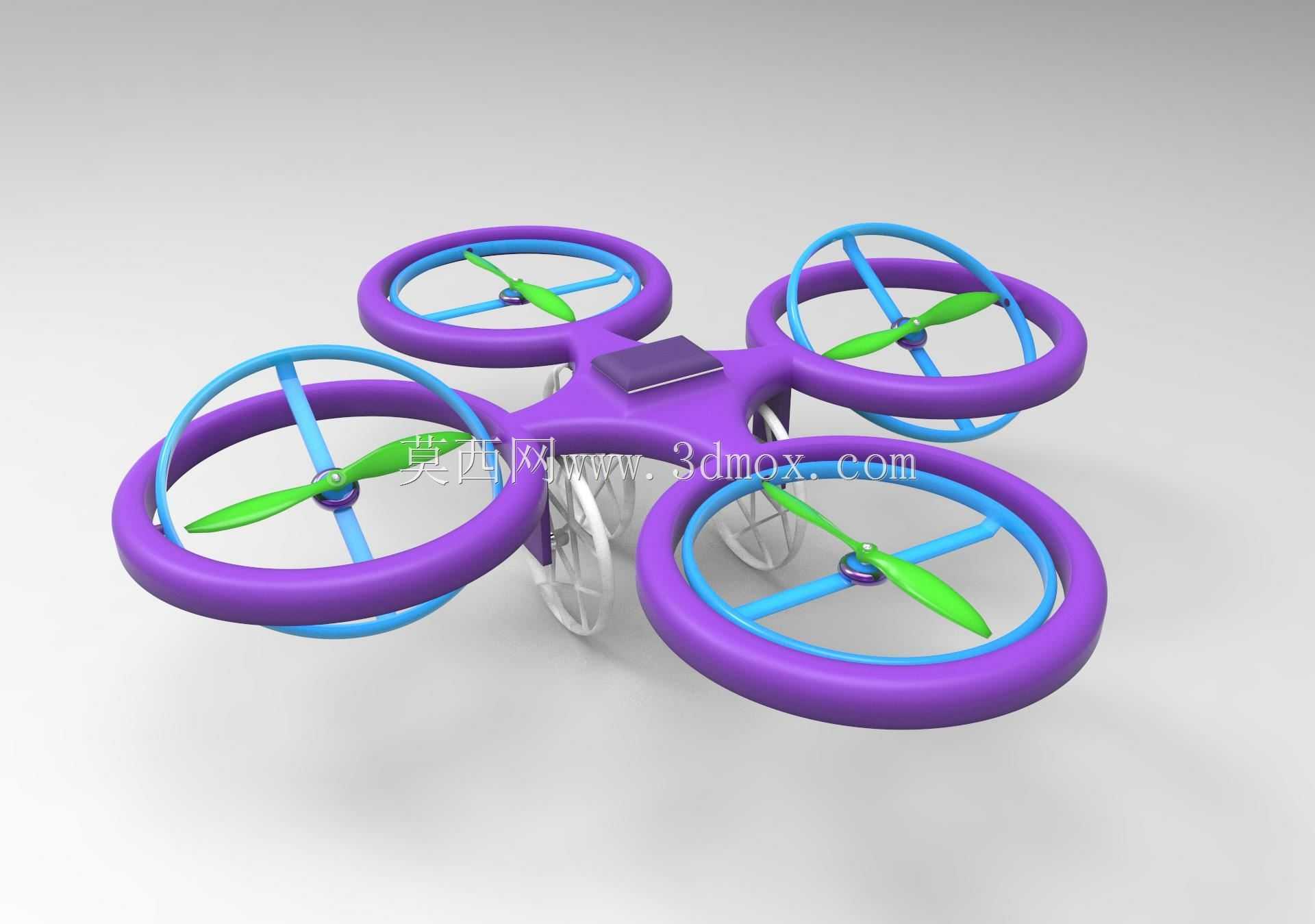

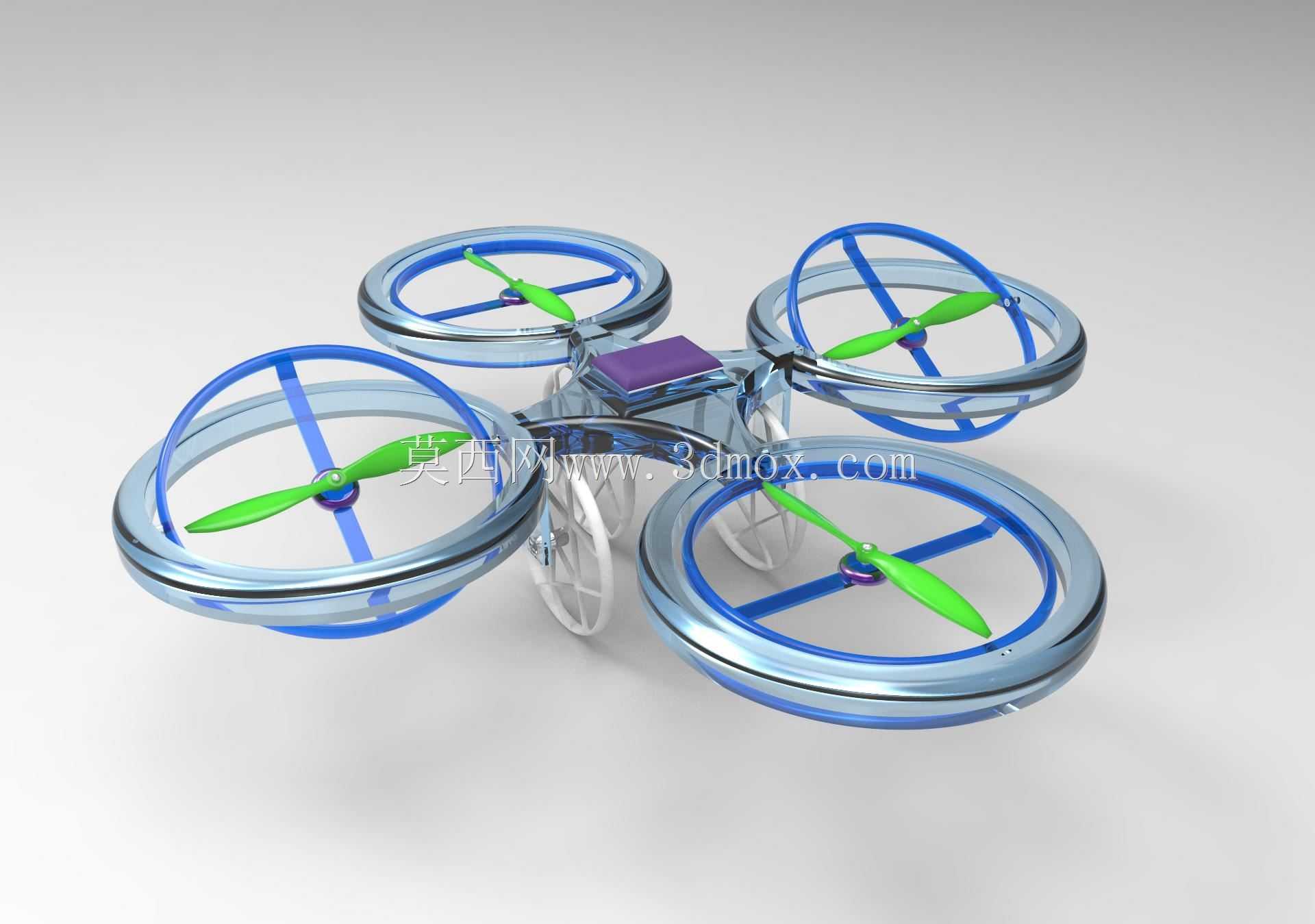

从功能实现逻辑来看，四组涵道式旋翼单元承担主要的升力输出，涵道外圈的硬质防护结构一方面可以避免旋翼碰撞异物造成炸机，在贴壁作业时，涵道边缘可作为贴附支撑的接触边界，配合旋翼产生的指向壁面的推力分量，实现整机在垂直墙面的稳定停靠与移动；机身下部集成的轮式行走机构，在地面平整工况下可关闭旋翼动力，依靠轮组完成低功耗的地面巡检移动，大幅提升续航表现，遇到地面障碍、沟渠或者需要切换到墙面、空中作业时，可快速启动旋翼系统完成工况切换。

设计过程中，首先对涵道旋翼的推力冗余做了校核，单组旋翼的最大静推力需达到整机起飞重量的1.4倍以上，保证单组动力出现异常时仍有足够的动力裕度完成迫降；轮组的安装位置经过多轮迭代，布置在四组旋翼单元的中心投影区域下方，轮组的最高点低于涵道防护圈的最低点，避免地面行走时涵道结构剐蹭地面，同时轮距的设置保证地面行驶时的侧向稳定性，侧倾临界角度控制在28度以上，满足非平整硬化地面的通行需求。

整机的安装边界上，涵道单元的外径控制在合理区间，相邻两组涵道的旋翼流场不会产生明显的气动干扰，旋翼转动时的下洗气流不会直接冲击机身中部的载荷安装位，机身中部预留的平整安装面可根据作业需求搭载摄像头、气体传感器、探伤探头等不同作业模块，模块安装采用快拆结构，安装基准面的平面度公差控制在0.1mm以内，保证不同载荷更换后的定位精度。爬壁工况下，涵道端面与壁面的接触位置设置有柔性缓冲垫层，避免硬接触造成壁面损伤或者整机弹跳，同时垫层的摩擦系数经过选型，保证在旋翼额定贴附推力下，整机可沿壁面稳定移动不滑落。

在结构细节处理上，旋翼的桨叶采用低雷诺数下的高效翼型，兼顾悬停效率与前飞、贴壁工况下的气动稳定性，机身主框架采用轻量化的桁架式结构，在保证整体结构刚度的前提下尽可能降低自重，轮组的驱动电机集成在轮轴内部，减少传动结构带来的重量与可靠性问题，所有走线均布置在框架内部的走线槽内，避免气流扰动或者外物剐蹭造成线路损坏。
