星型多缸航空活塞动力装置结构

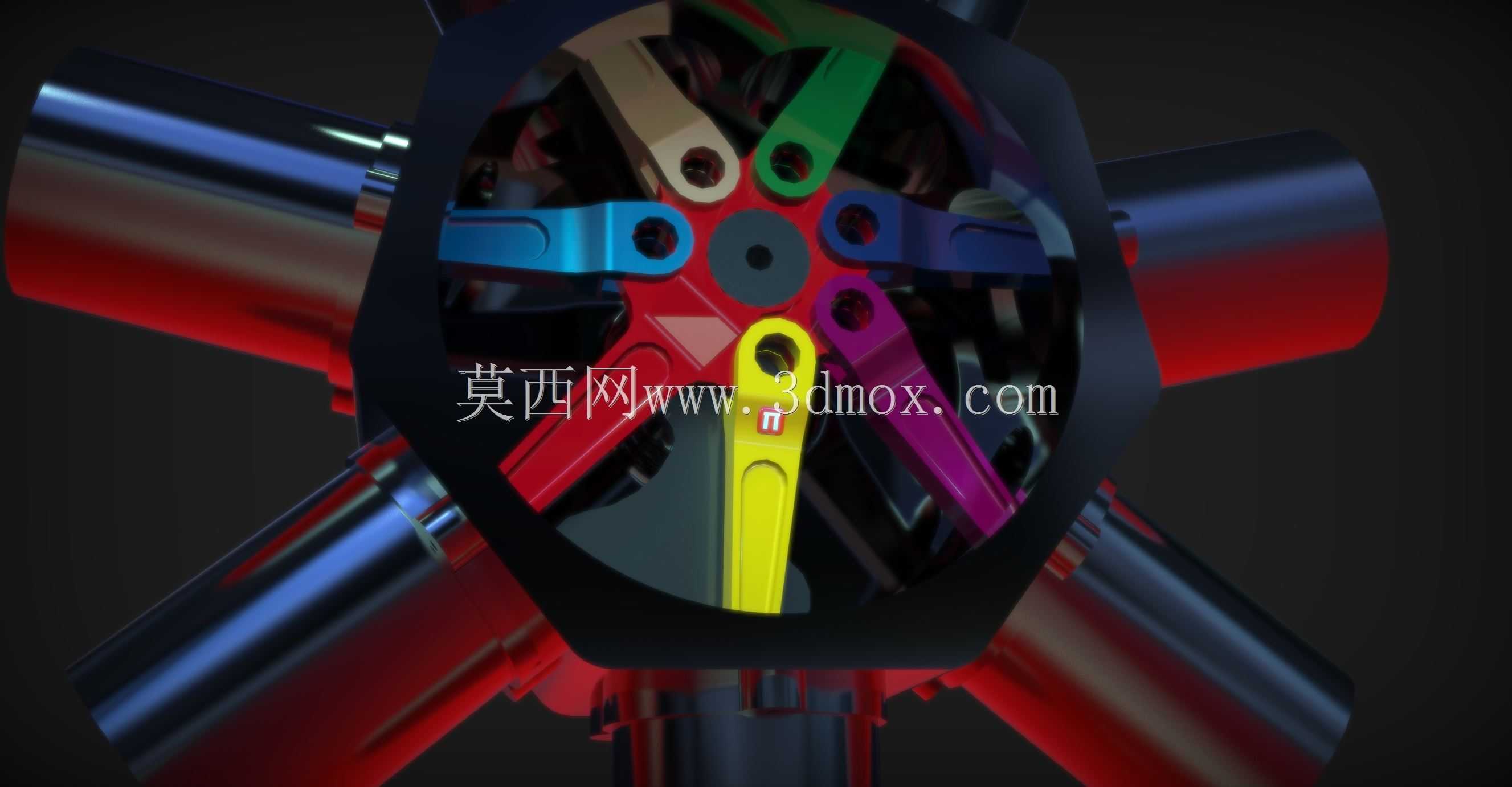

这类星型布局的活塞动力装置，早期广泛应用在轻型通航飞机、初级教练机的动力段，部分小型农用无人旋翼机也会采用同构型的动力单元，相比直列或V型缸体布局，它能在更小的径向占用空间里布置更多气缸，单圈排布的缸体可以直接对接风冷气流，不需要额外布置复杂的水冷管路，在低空低速飞行场景下的散热可靠性更有优势。从结构设计逻辑来看，所有气缸围绕中心的曲轴节呈放射状均匀分布，每个缸体的连杆都铰接在中心的曲柄销上，不同颜色的连杆组件对应不同的做功时序，做功时相邻气缸的冲击力可以在径向互相抵消一部分，降低曲轴的动平衡调校难度，中心的曲轴不需要做很长的多拐结构，整体刚性比同排量的直列发动机更好，能承受更高的瞬时爆发压力。安装边界上，这类动力单元的核心安装基准是中心曲轴的输出端法兰，以及后部的机匣安装止口，径向尺寸会随气缸数量增加而变大，但轴向长度可以控制得很短，适配轻型飞机机头的窄小安装空间，不需要额外加长传动轴就能直接对接螺旋桨减速器。日常维护场景下，放射状排布的缸体火花塞、进气管路都暴露在外侧，不需要拆解大量外围附件就能完成单缸的检修作业，在野外简易机场的维护条件下，地勤人员可以快速完成缸压检测、火花塞更换这类常规操作。设计过程中需要重点考虑不同缸体的进排气歧管长度一致性，避免各缸进气量偏差导致的怠速抖动，中心机匣的油路需要兼顾所有缸体的活塞润滑，同时要预留足够的回油通道，避免高转速下曲轴箱积油导致的动力损耗，外露的气缸散热片需要顺着飞行方向的气流走向布置，保证大迎角飞行状态下依然有足够的气流掠过散热片表面，不会出现局部缸体过热的问题。这类结构的动力输出特性偏向中低转速大扭矩，不需要搭配大减速比的传动机构就能直接驱动大直径螺旋桨，在低速飞行时的推进效率比高转速小排量发动机更有优势，部分改装的高速摩托、陆地速度记录赛车也会移植这类动力单元，利用其短轴向尺寸的优势优化整车重心布局。
