九缸星型航空活塞动力装置结构

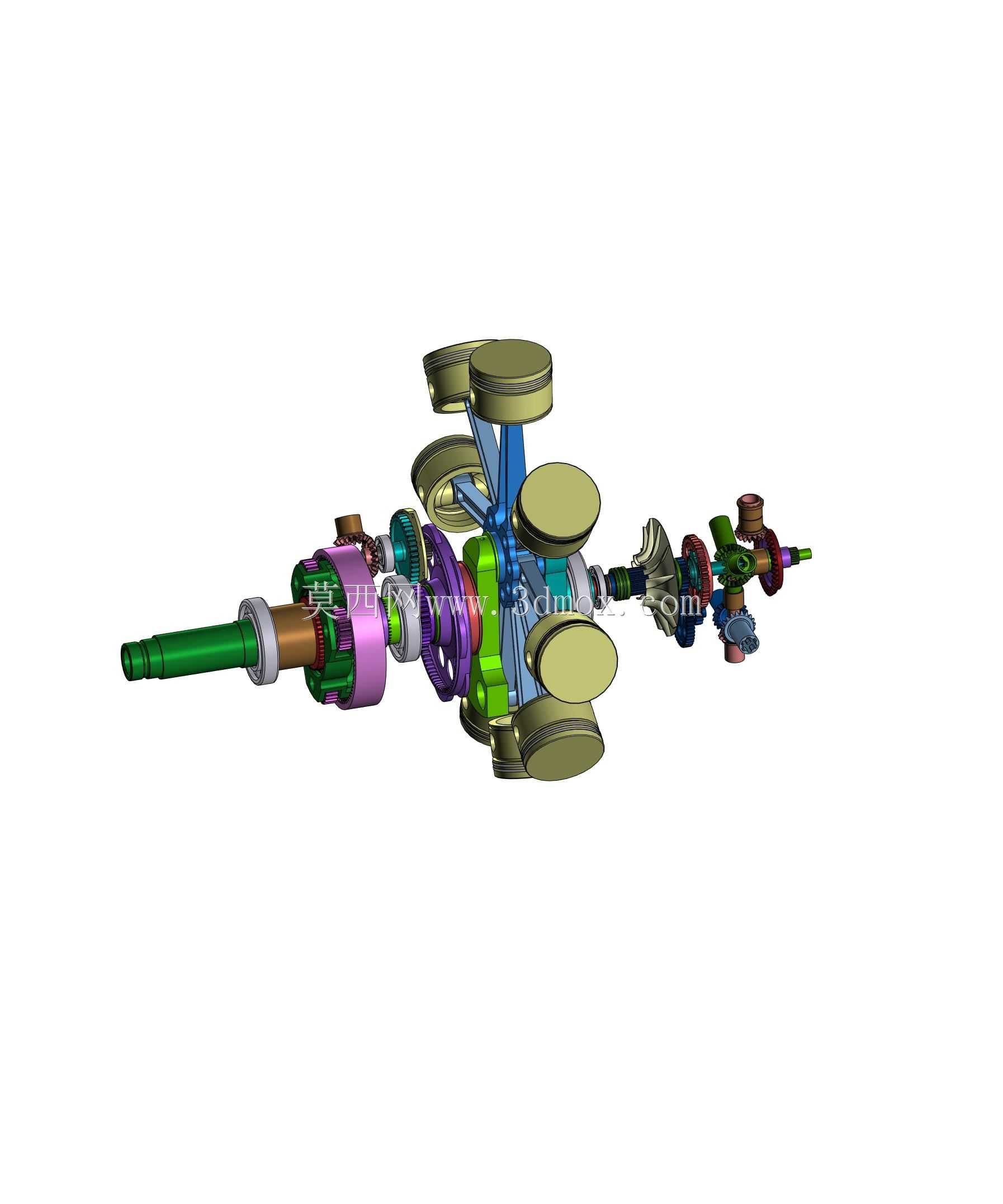

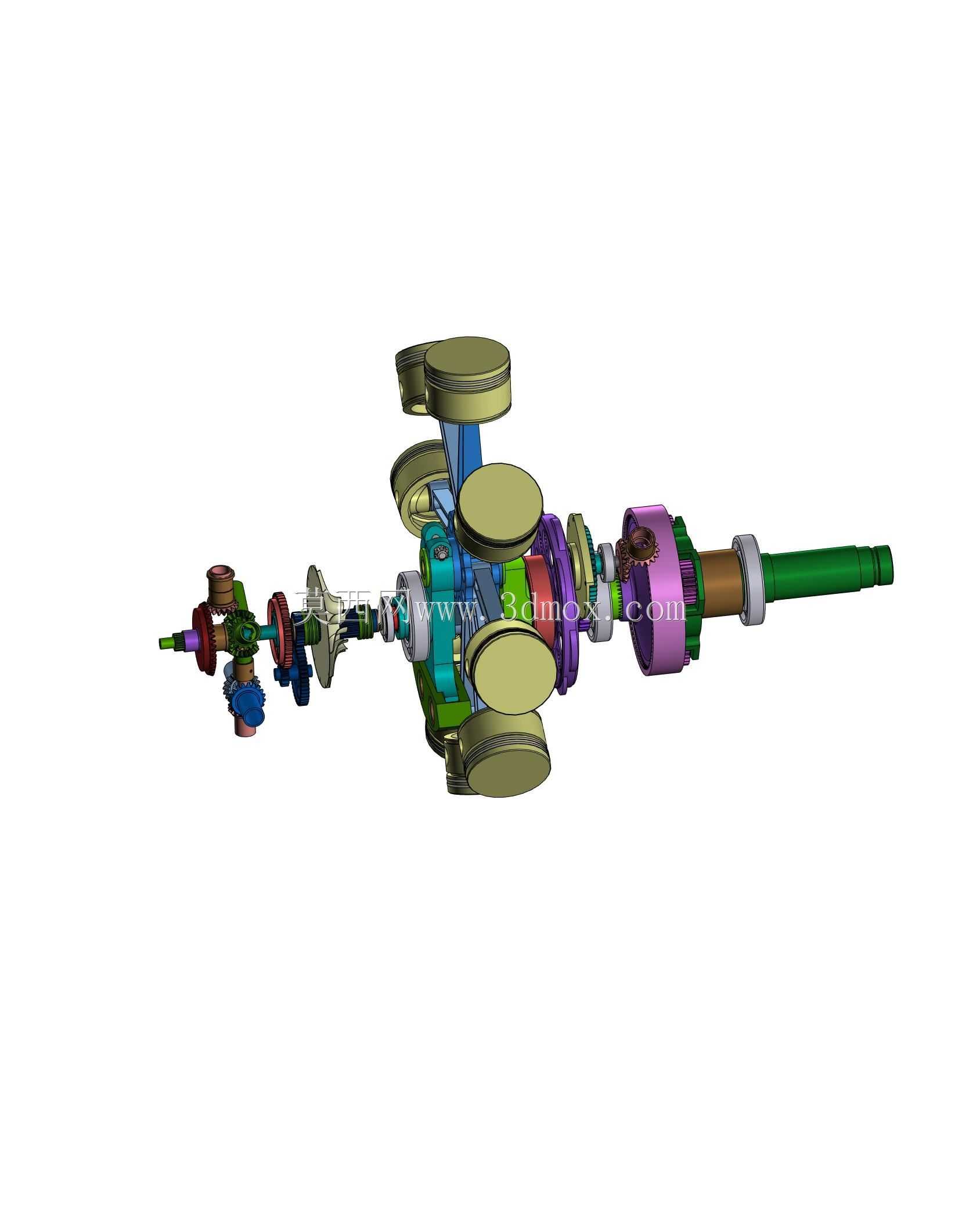

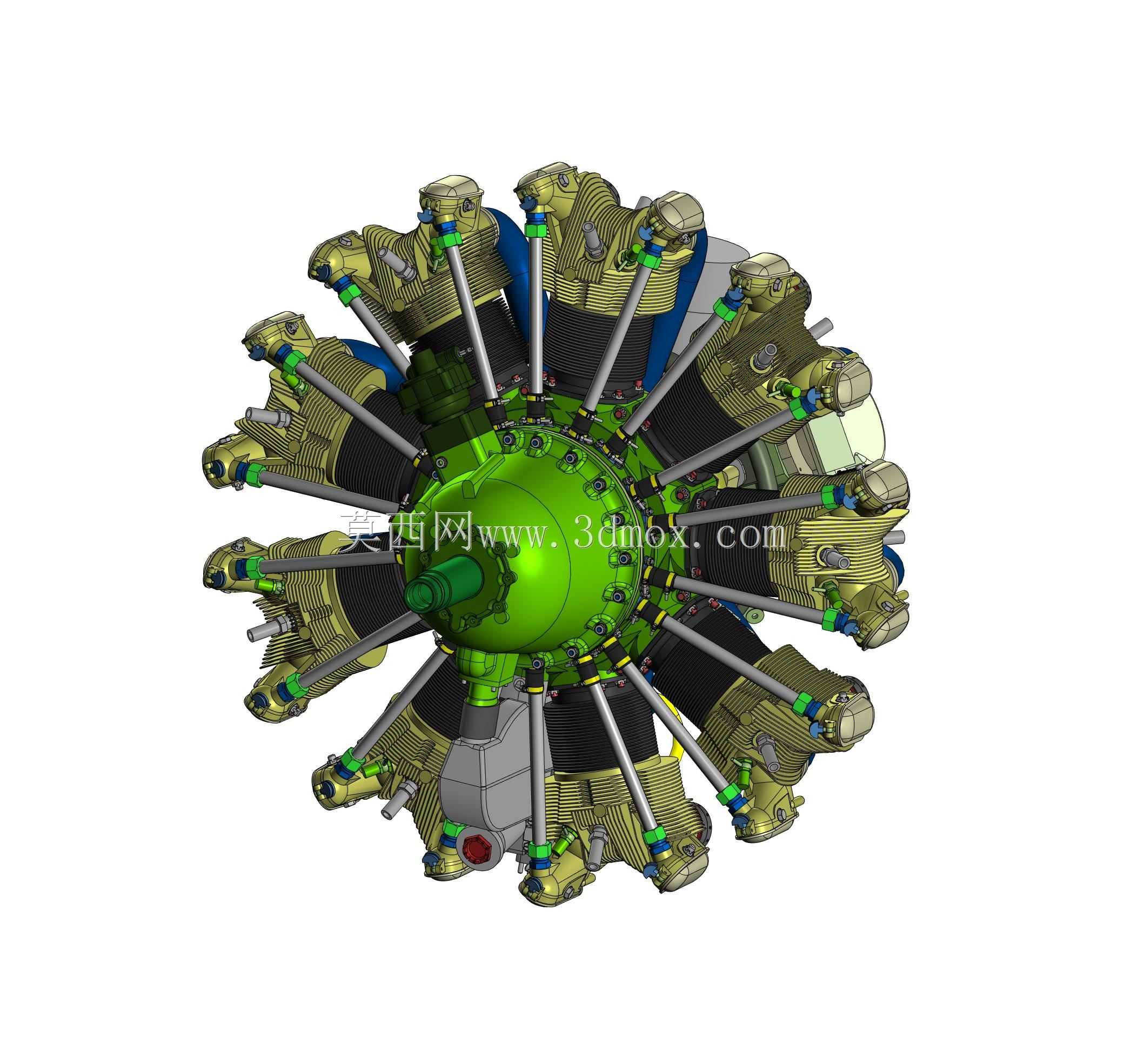

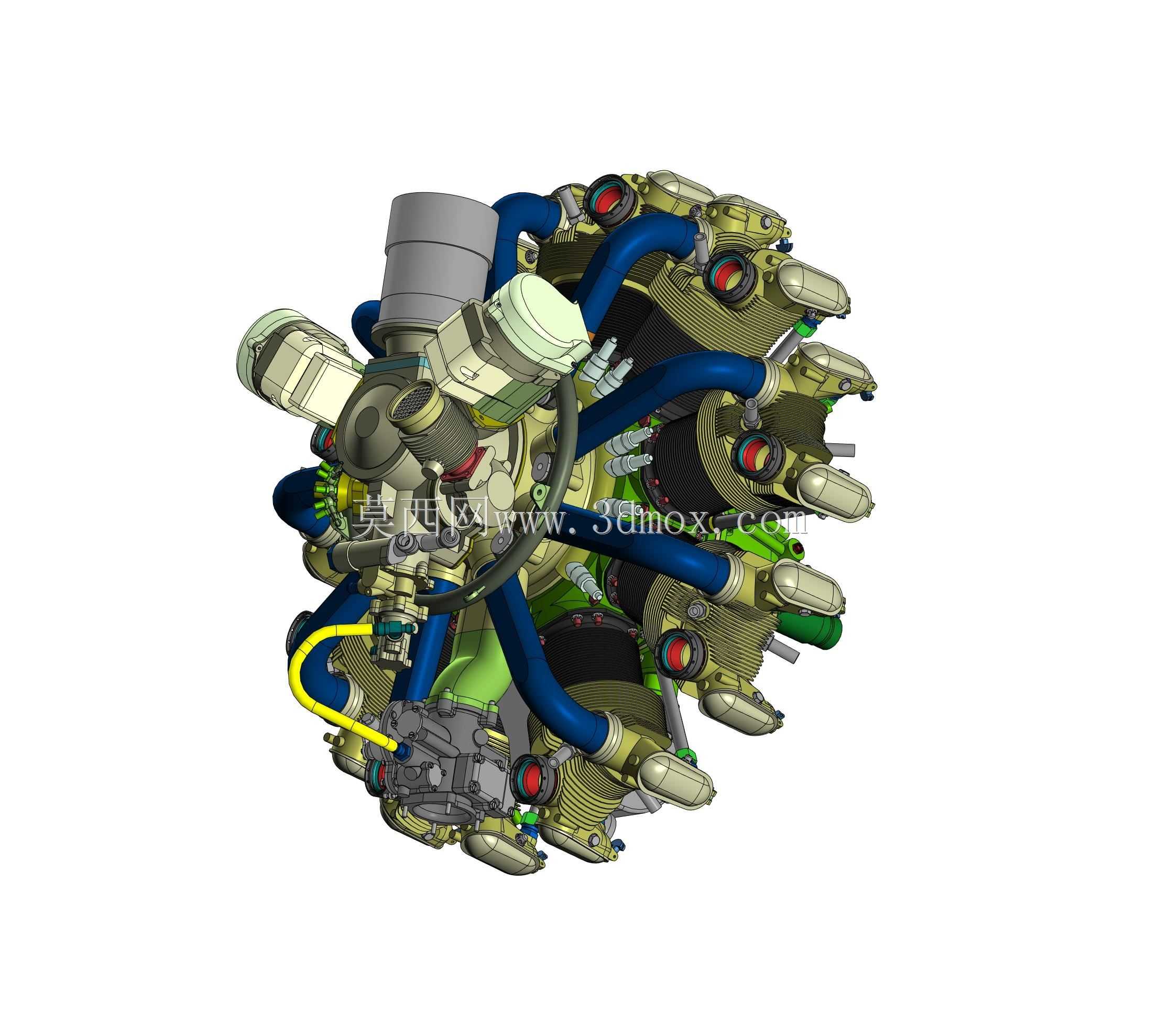

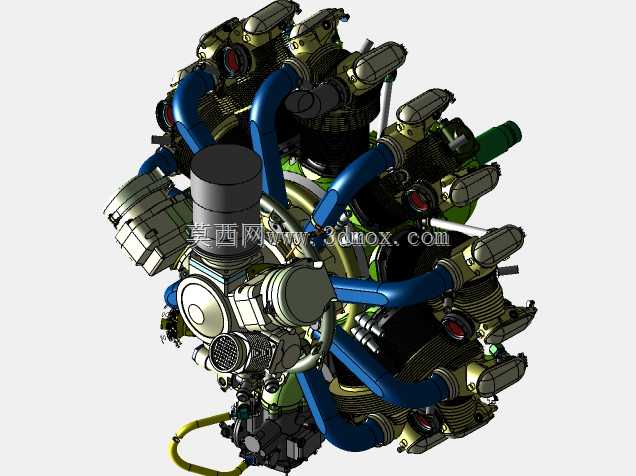

这款九缸径向排布的活塞动力装置，核心应用场景集中在轻型通用航空领域，可适配初级教练机、农用作业飞机、小型运动类飞行器的动力需求，也可作为复古复刻类航空器的配套动力选型参考。从实际用途来看，该动力装置依靠星型布局的天然优势，在相同输出功率等级下拥有更短的轴向尺寸，能大幅缩减飞行器机头段的长度占比，优化整机重心分布，同时径向迎风的结构天然具备更好的气缸散热条件，在低速飞行工况下不需要额外设置复杂的液冷散热管路，降低了动力系统的整体维护复杂度。从功能特性上看，该装置额定输出功率可达260马力，九组气缸沿曲轴中心呈等角度圆周排布，每一组气缸的活塞连杆都铰接在同一曲轴曲柄销上，动力输出的平顺性优于同缸数的直列排布结构，工作时各缸依次完成进气、压缩、做功、排气循环，曲轴每旋转两圈即可完成全部气缸的一次做功过程，扭矩输出波动更小，能为螺旋桨提供更稳定的驱动力。在设计思路层面，该结构充分考虑了航空动力的轻量化与可靠性需求，曲轴箱采用一体化的中心承力结构，所有气缸的安装定位面都围绕中心曲轴做等距加工，保证每一组气缸的轴线都准确交汇于曲轴中心，避免连杆运动过程中出现偏磨问题；气缸散热鳍片的排布方向顺着飞行时的迎面气流方向设计，最大化利用飞行冲压空气带走气缸工作产生的热量，省去了液冷系统所需的水泵、散热器、冷却液管路等额外重量，整体功重比表现更优。从安装边界来看，该动力装置的径向最大轮廓为气缸顶端围成的圆周尺寸，安装法兰位于曲轴箱前端，可直接对接标准规格的螺旋桨安装座，后端的附件机匣预留了磁电机、燃油泵、滑油泵的安装接口，安装时仅需保证曲轴轴线与飞行器纵轴重合，固定支架的承力点对应曲轴箱上的安装凸台即可，不需要额外设计复杂的转接结构。日常维护过程中，由于所有气缸都暴露在外侧，火花塞的检查更换、气缸密封性检测、气门间隙调整等操作都可以在不拆解核心机匣的情况下完成，大幅降低了外场维护的作业难度，适配通航领域简易机场的维护条件。
