星型布局五缸径向发动机结构展示

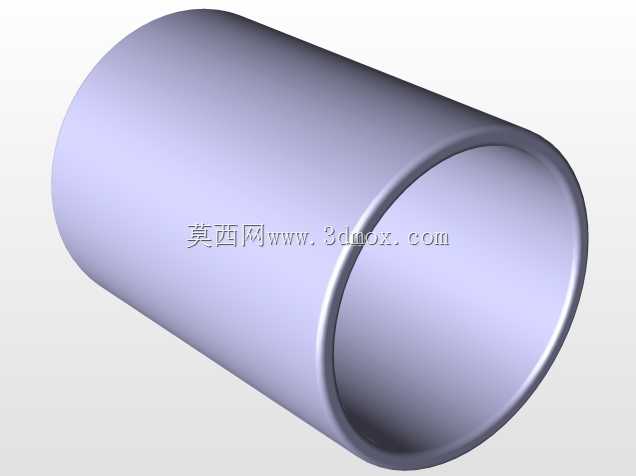

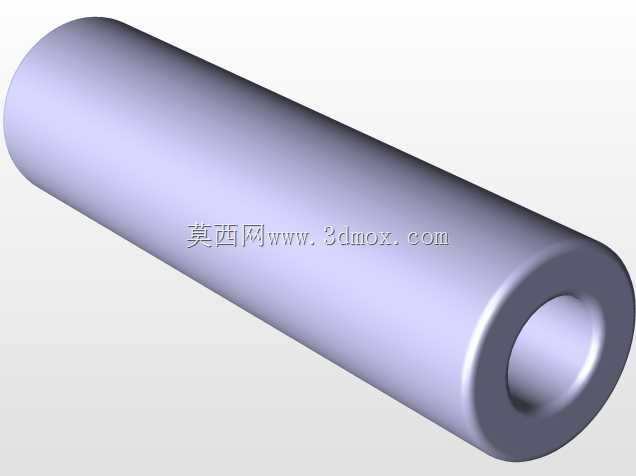

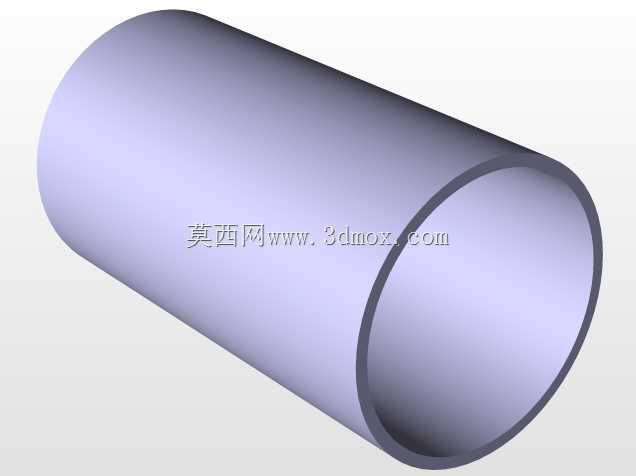

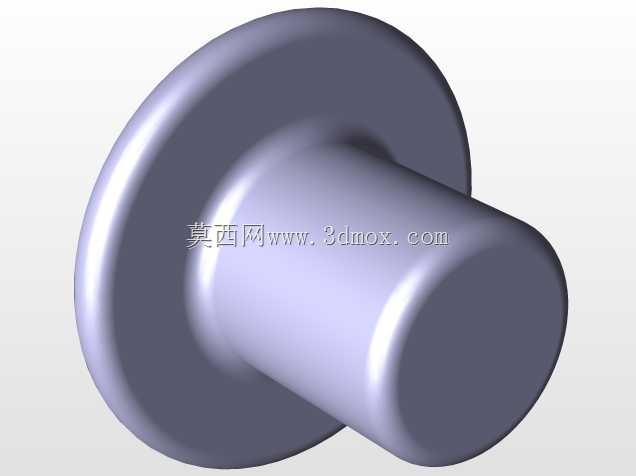

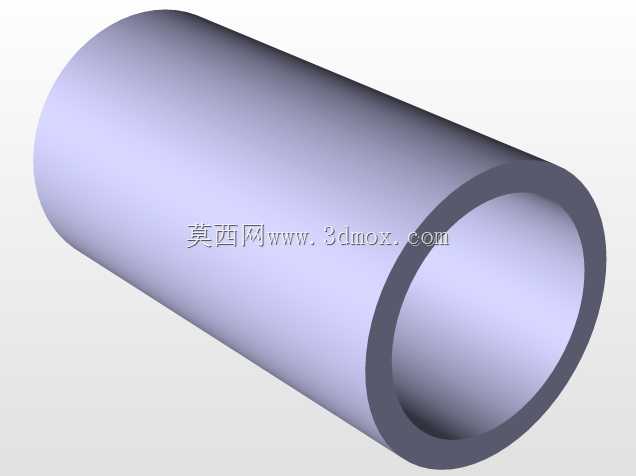

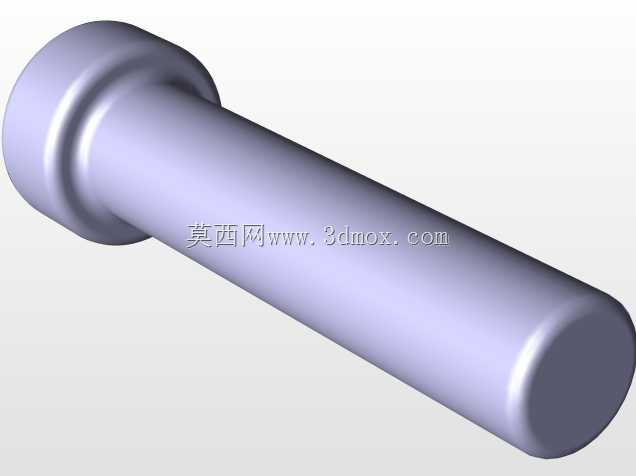

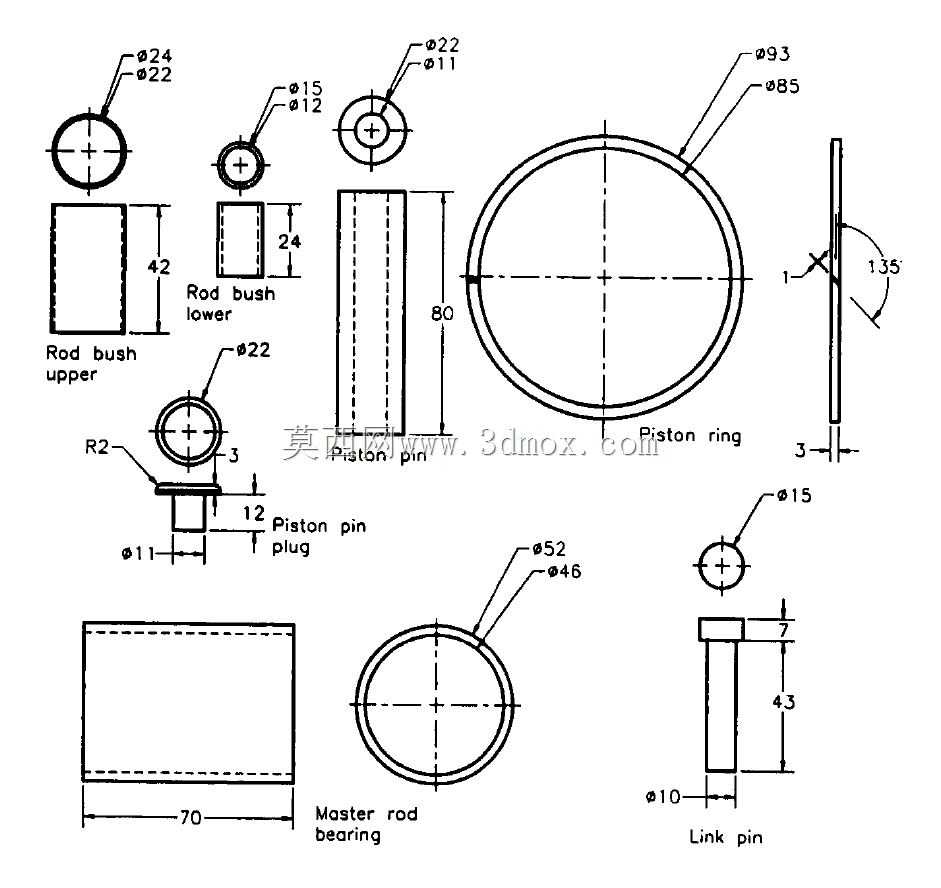

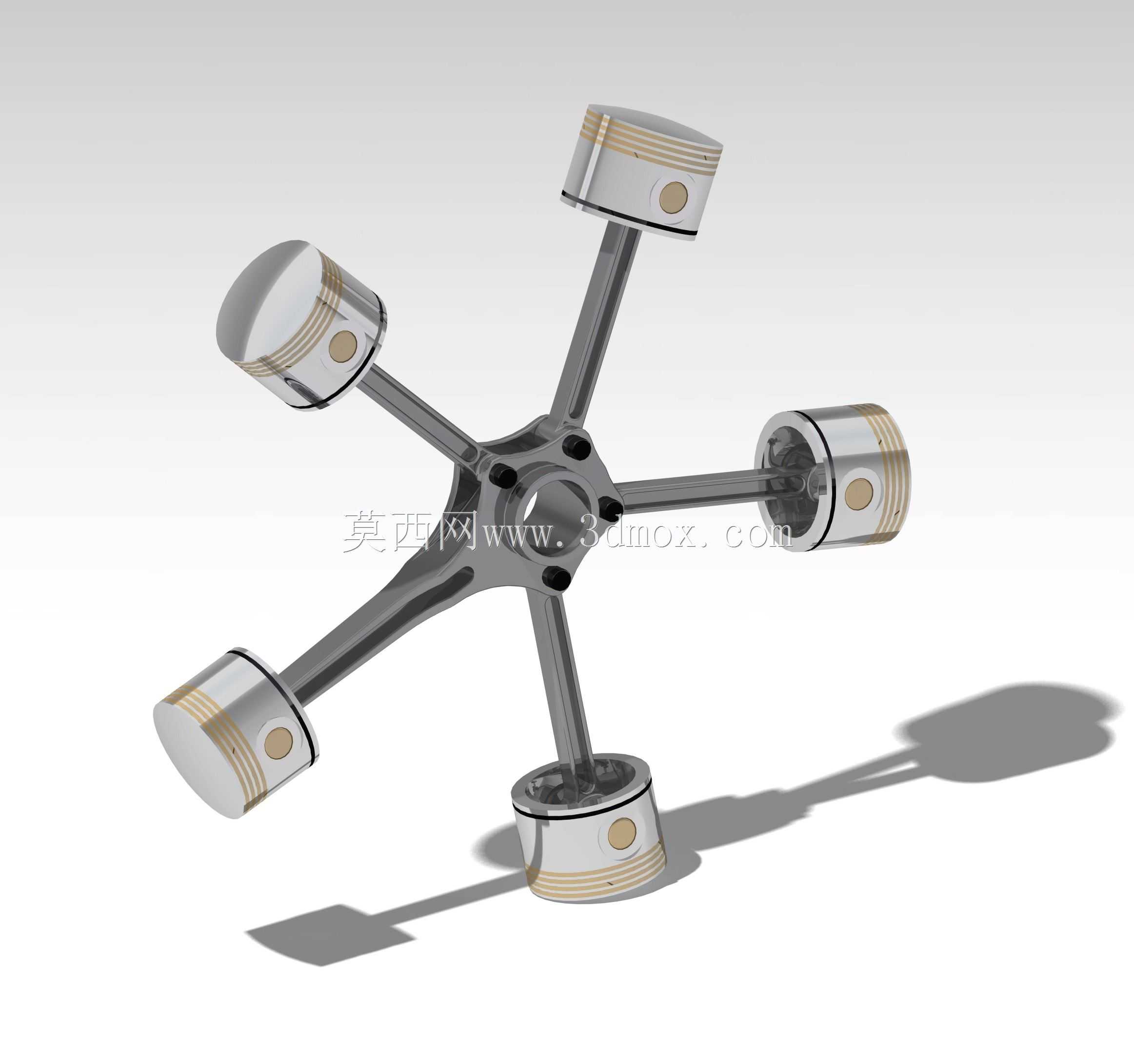

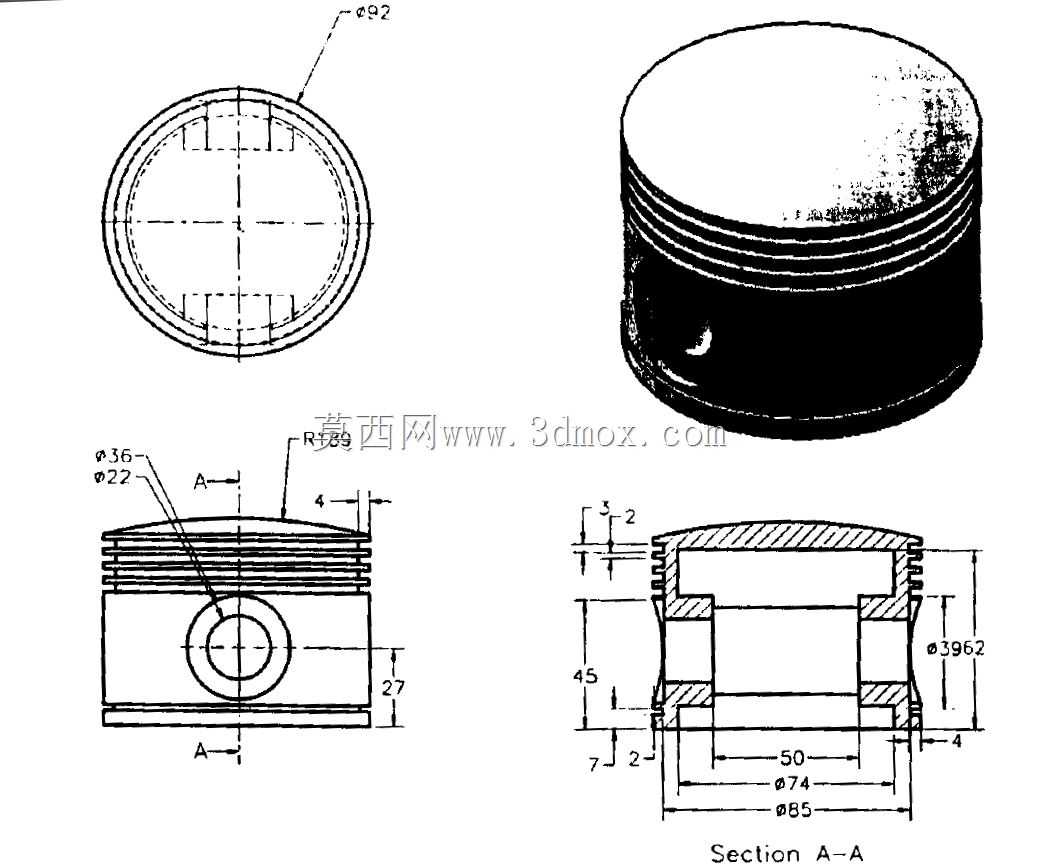

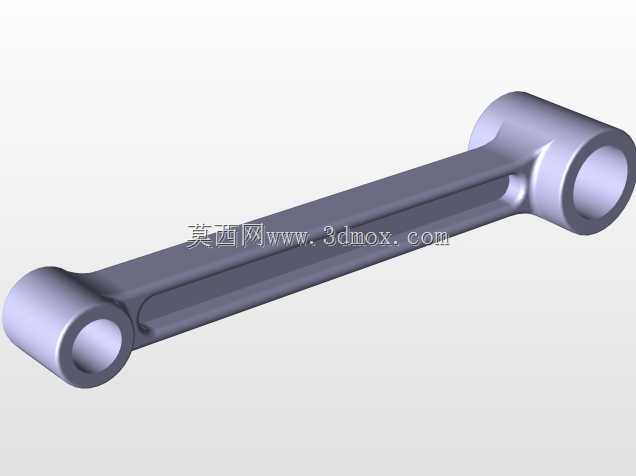

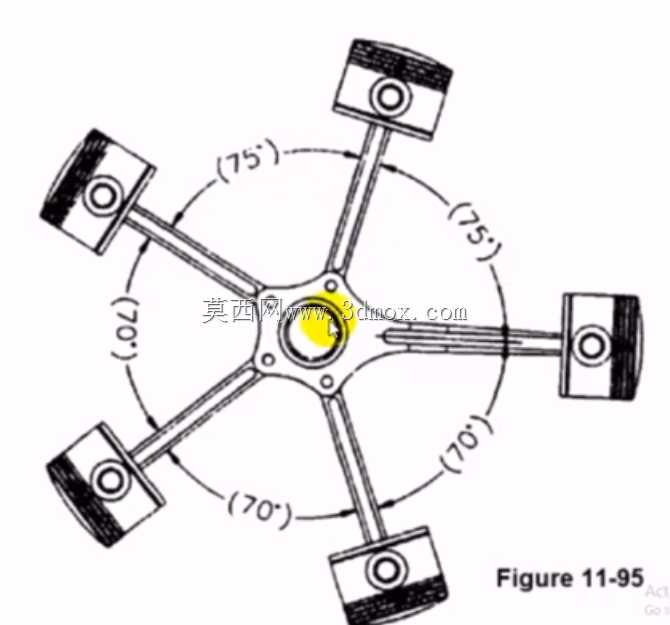

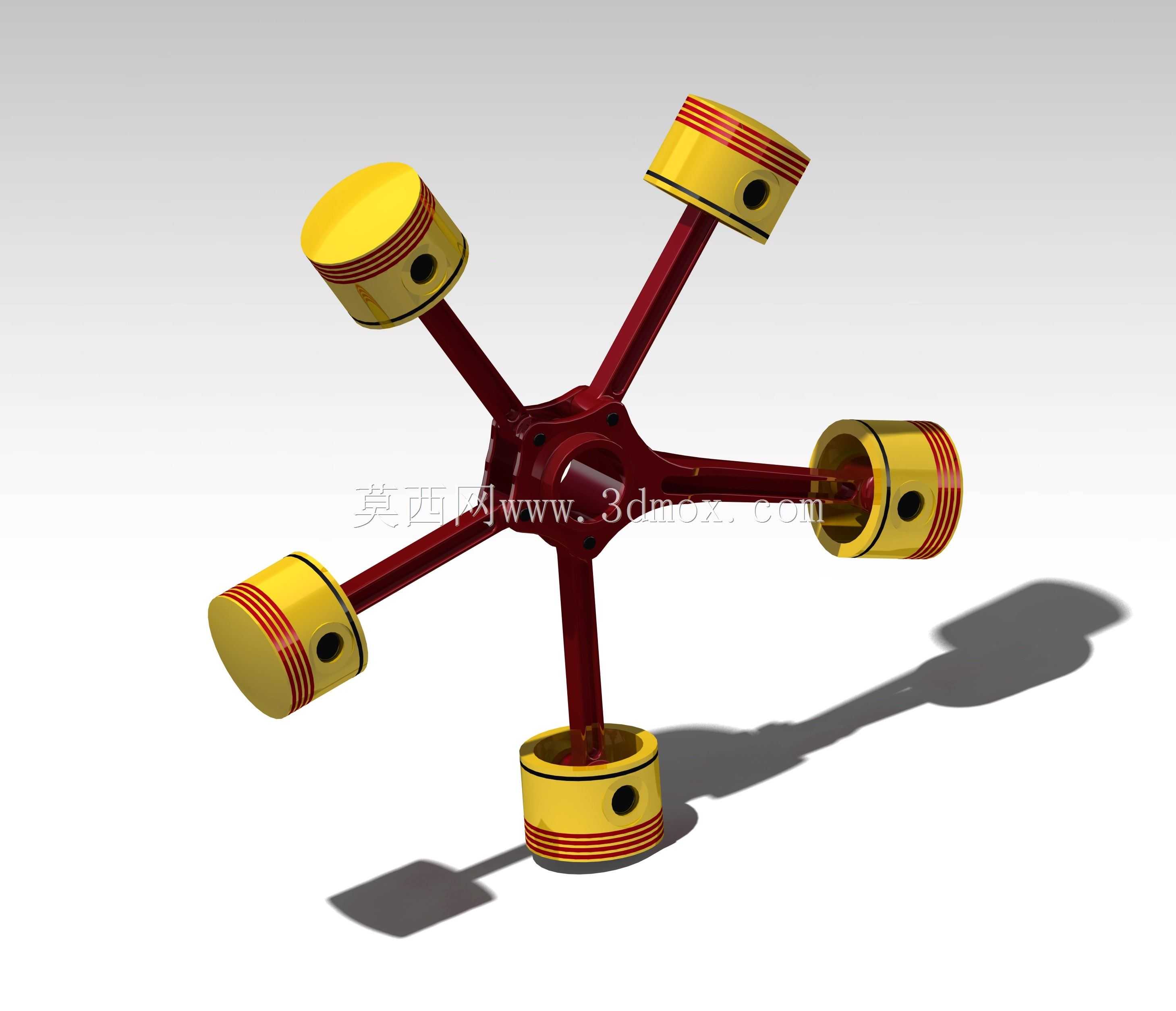

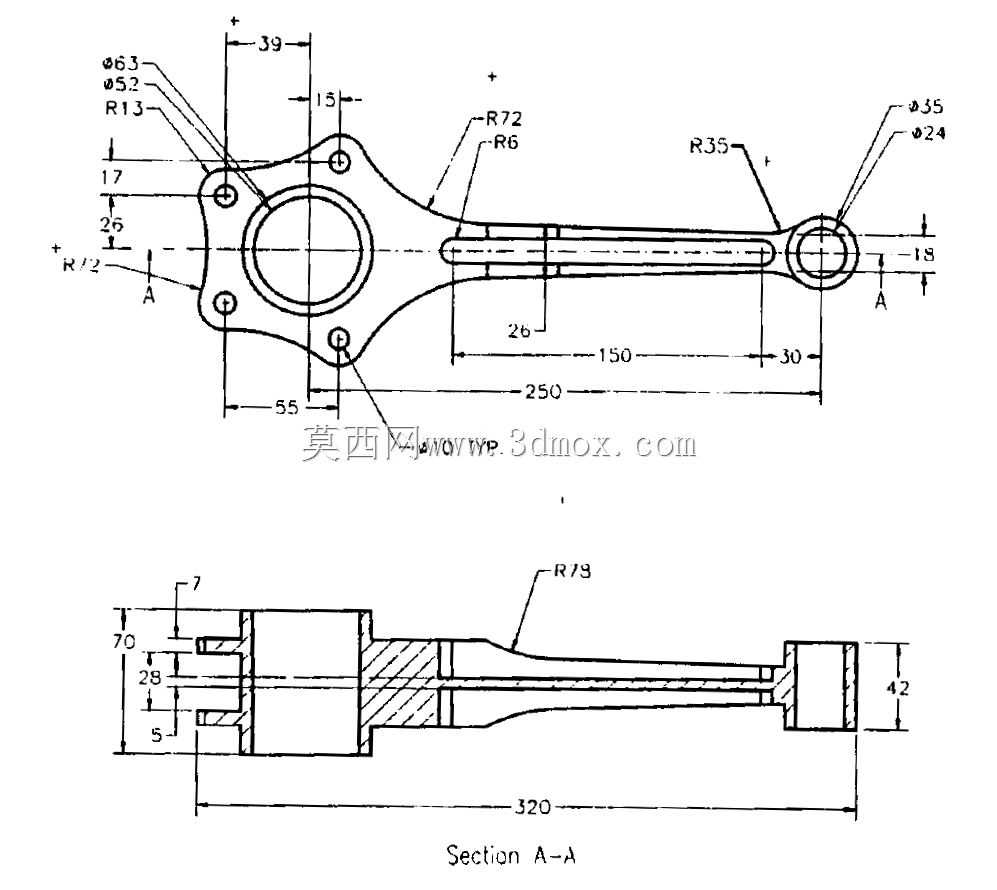

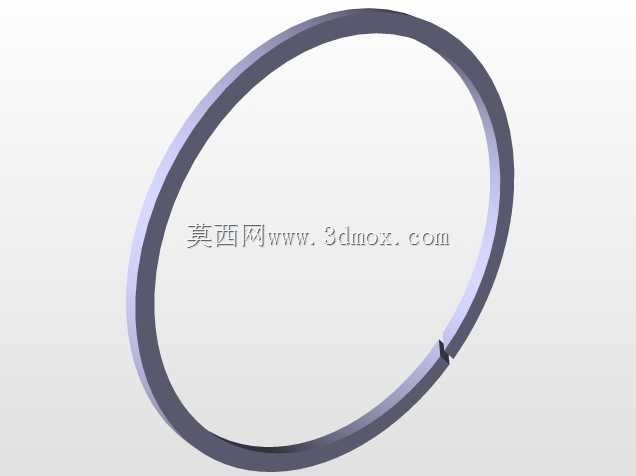

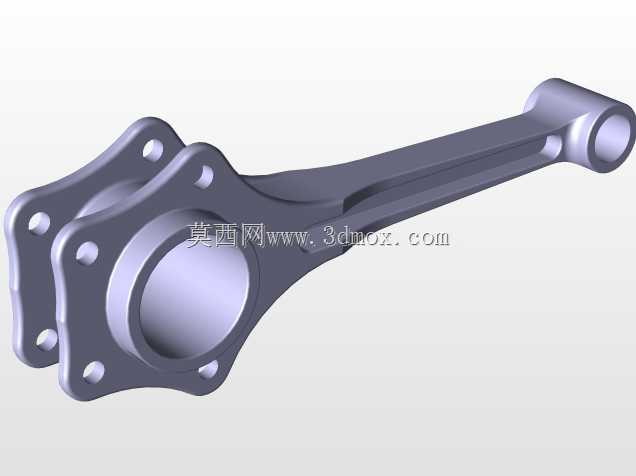

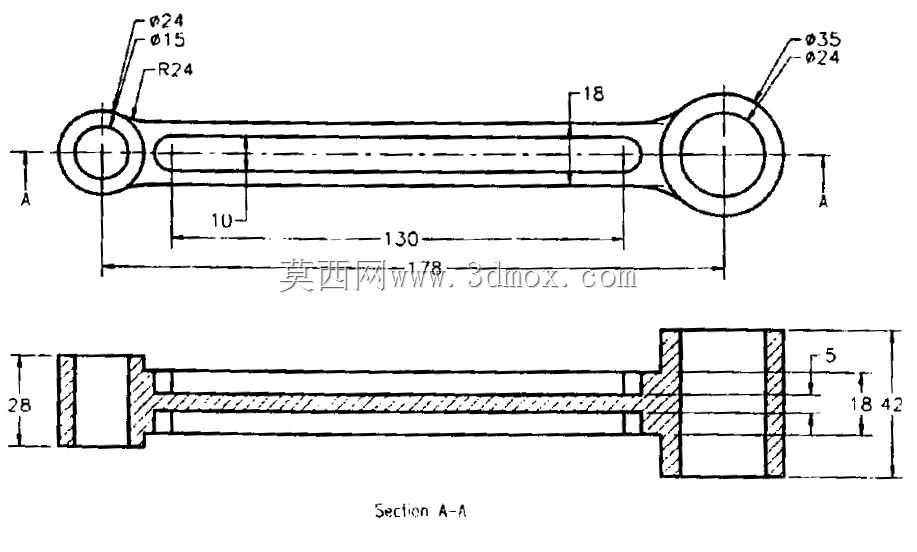

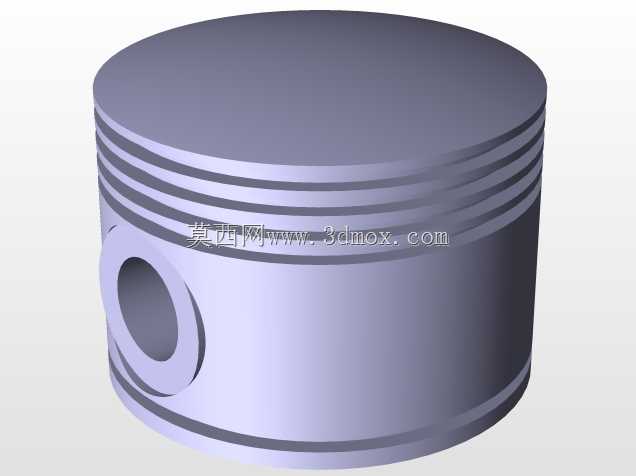

这款径向发动机采用五缸星型环绕布局，这类动力结构最早广泛应用于航空活塞动力领域，凭借紧凑的径向排布特性，在相同排量下能大幅缩短动力单元的轴向尺寸，适配早期轻型飞机、小型通航飞行器的机头安装空间，同时也可经过适配改造后用于小型特种作业设备、复古动力装置的动力输出场景。从结构设计逻辑来看，五个气缸以中心曲柄轴为圆心呈等角度放射状分布，每一组活塞都通过独立的连杆与中心曲柄销连接，这种排布能让各缸的做功冲程均匀错开，相比直列排布的同缸数机型，曲轴每转动一圈可获得更多的做功脉冲，动力输出的平顺性有明显优势，同时径向布置的气缸直接暴露在外部气流中，风冷散热效率远高于封闭排布的直列或V型机型，不需要设计复杂的水冷管路与散热腔体，能进一步降低动力单元的整体重量。从安装边界来看，整体结构以中心曲轴为对称中心，五个活塞的外端面构成了动力单元的最大径向轮廓，轴向尺寸仅覆盖曲轴前后安装端的长度，安装时可直接通过曲轴前端的输出法兰对接负载端，后端可直接安装启动电机、点火分电装置，不需要额外设计复杂的传动转接结构。每一组活塞都设计有三道环槽结构，分别对应气环与油环的安装，保证气缸工作腔的密封性能，连杆采用分叉式端头等角度对接中心曲柄，避免各缸连杆运动时出现干涉，中心曲柄采用整体式锻造结构，平衡块与曲柄销集成设计，抵消多组活塞往复运动产生的惯性力。在实际工况下，这类径向发动机的各缸交替做功时，活塞的往复惯性力可沿径向相互抵消一部分，能降低曲轴主轴承的负载，延长核心运动部件的使用寿命，同时因为风冷散热的特性，在低温环境下启动后的暖机速度更快，不需要等待冷却液升温即可进入额定工况，适配高海拔、低温环境下的作业需求。设计时需要重点关注各缸连杆与曲柄销的配合间隙，因为多组连杆共用同一曲柄销，润滑通道需要从曲轴中心油道引出，分别对接每一组连杆的轴承衬套，保证高转速工况下各运动副都能获得足够的润滑油膜，同时气缸的散热鳍片需要沿径向均匀布置，保证每个气缸的散热效率一致，避免出现单缸过热导致的热变形不均问题。
