航空用可调节角度叶片整流罩组件结构

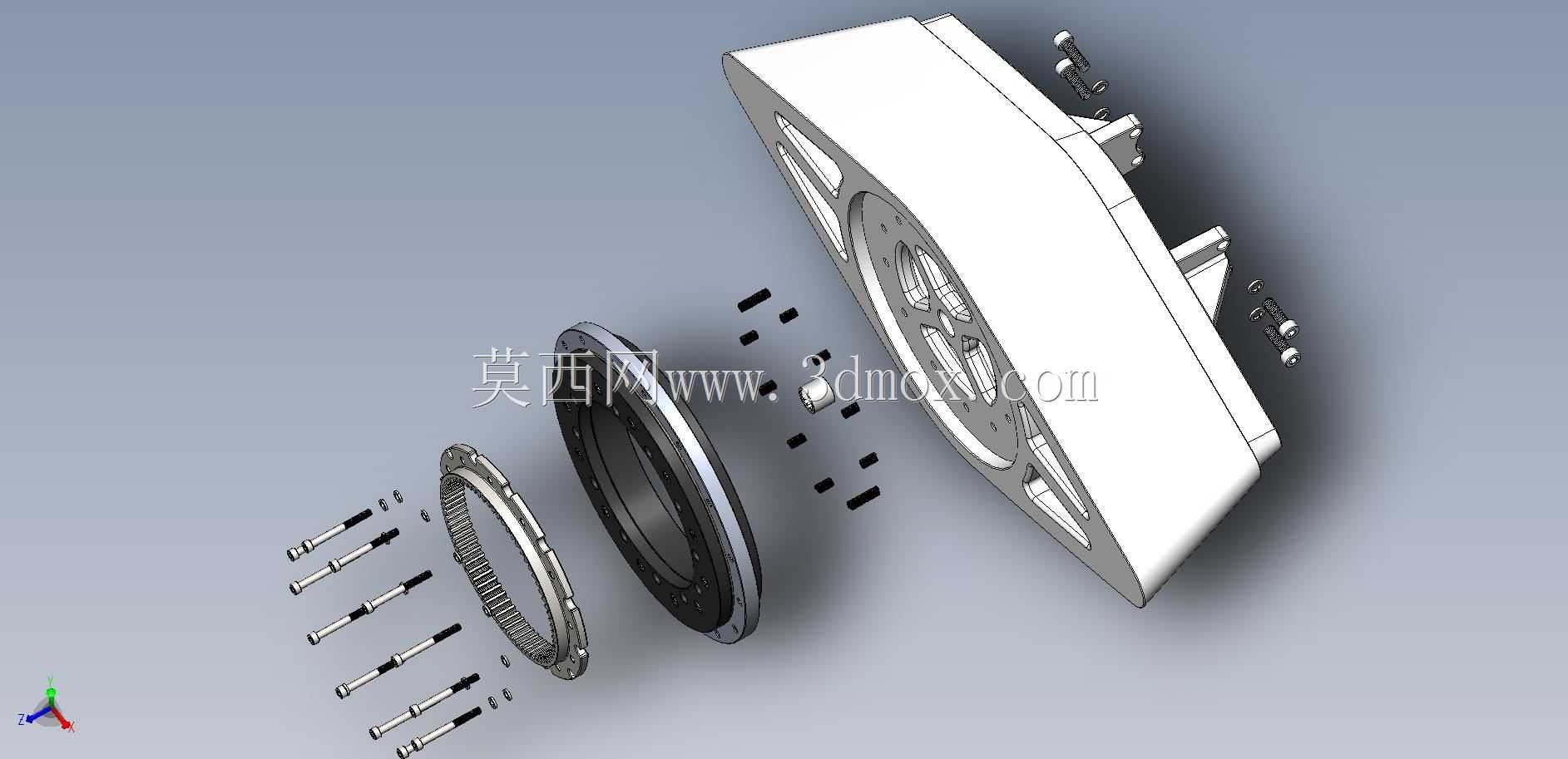

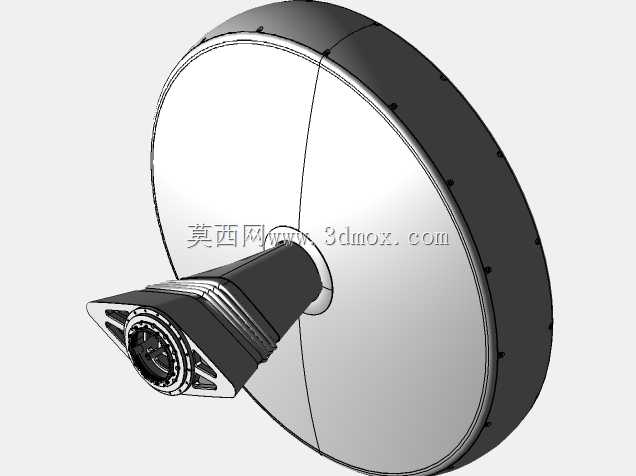

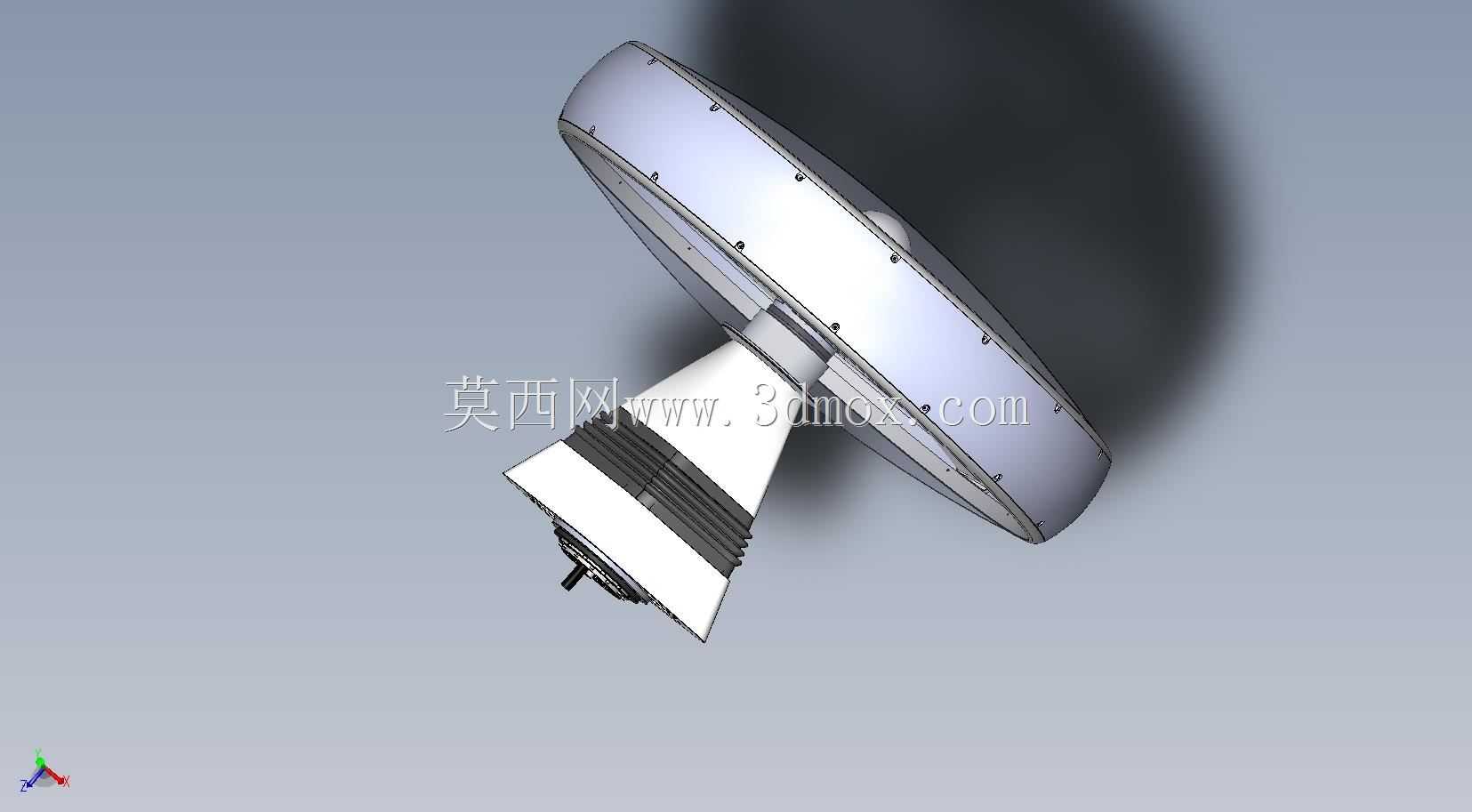

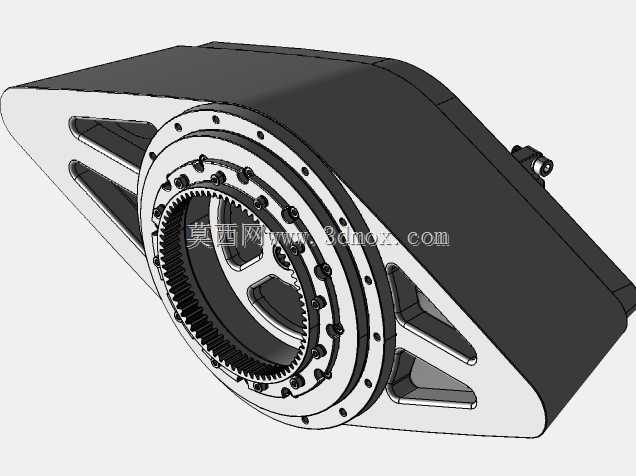

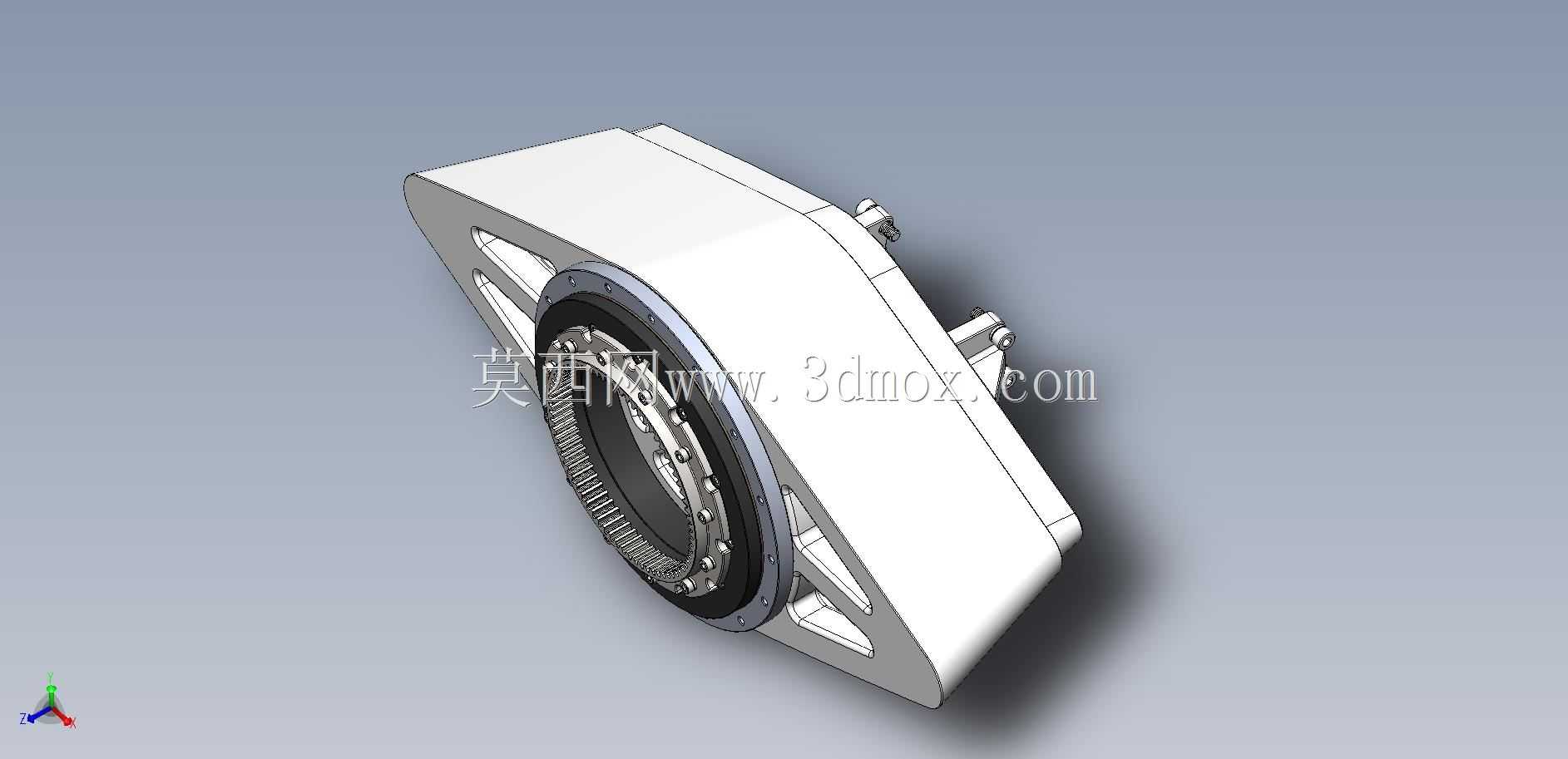

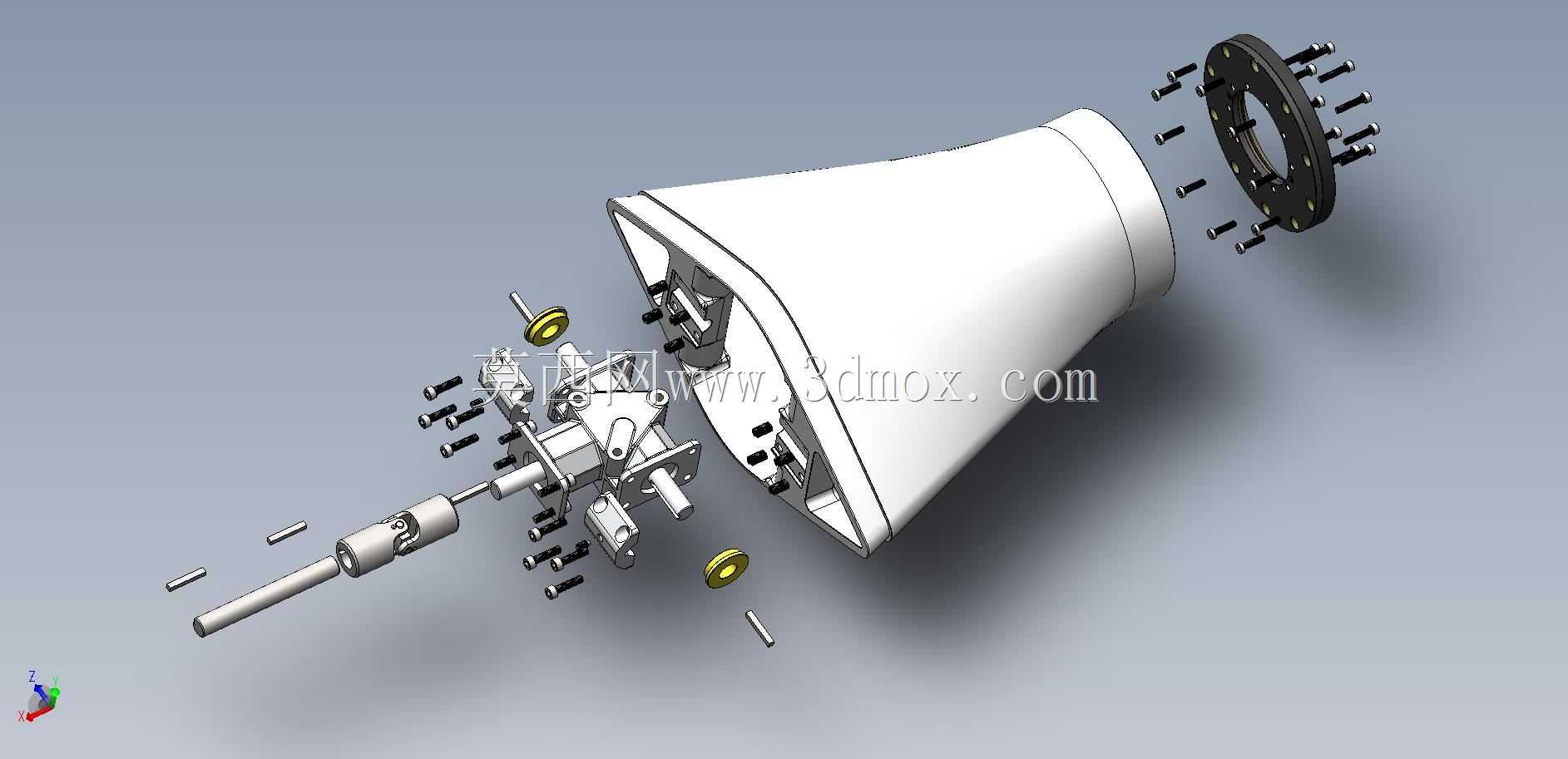

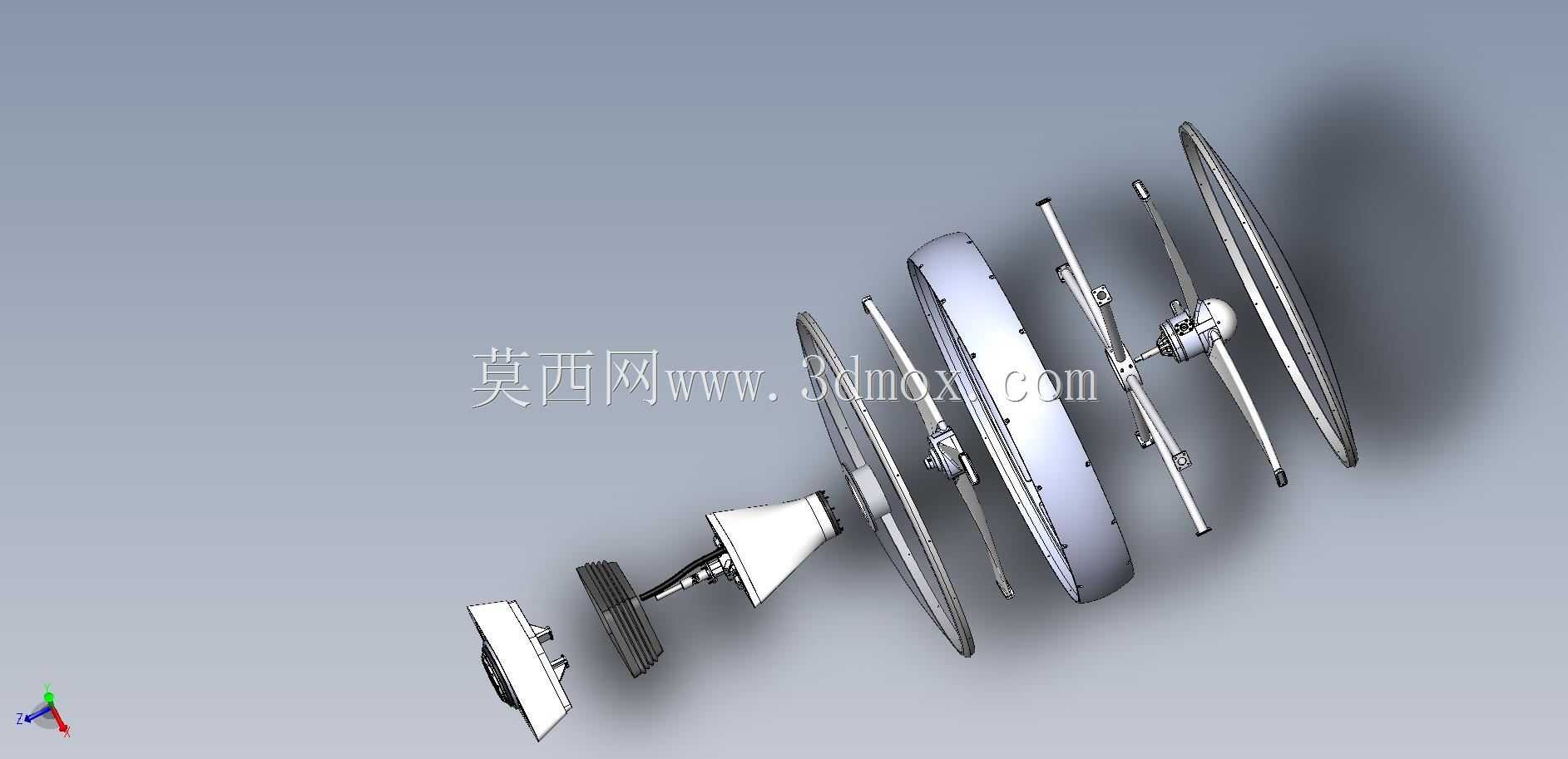

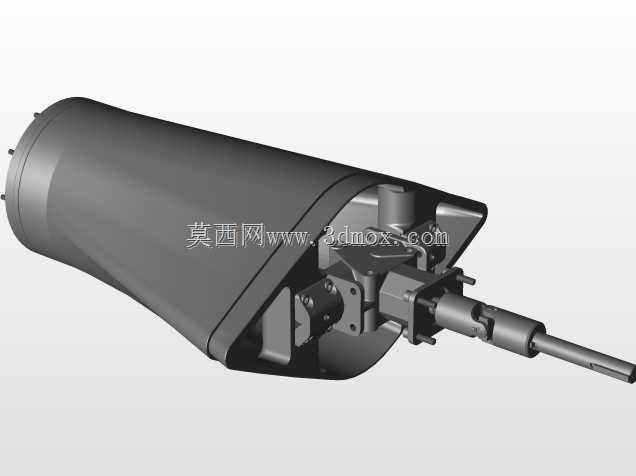

该组件主要应用于航空动力系统的进气整流段，承担来流梳理、流向调整的核心作用，可适配中小推力涡桨、涡扇发动机的进气端工况，也可用于地面燃气轮机试验台的进气导流环节，在高速气流环境下可有效降低进气紊流度，提升压气机段工作效率。整套组件采用分体式模块化设计思路，核心传动单元由两组直列驱动双向齿轮箱段串联构成，传动链路采用同轴布局，预留45度枢轴调节自由度，可根据不同工况下的来流角度需求，动态调整转叶片组的安装角，适配不同飞行马赫数、不同攻角下的进气导流需求，避免叶片在大迎角工况下出现气流分离、喘振等异常工况。从结构布局来看，整流罩主体采用截锥式流线型外形，外曲面严格按照气动型面要求做连续顺滑过渡，无明显折线与凸起，可降低高速气流下的摩擦阻力与压差阻力，罩体内部预留传动组件安装腔，腔体内壁设置多处定位凸台与安装螺孔，可直接与齿轮箱壳体的定位面贴合，通过周向均布的紧固件完成刚性连接，安装时需保证整流罩轴线与传动主轴的同轴度公差控制在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题。端部连接法兰采用周向均布螺栓孔设计，法兰端面设置密封槽，可与上游进气道壳体完成对接，保证连接段的气密性，避免漏气影响整流效率。传动段的齿轮箱采用双向输出结构，可同时驱动内外两层叶片做反向同步旋转，调节过程中通过枢轴结构带动叶片安装座转动，单组叶片的调节行程覆盖0至45度范围，调节机构设置机械限位结构，避免超行程转动导致叶片与罩体内壁发生刮碰。整套组件的安装边界需预留足够的传动机构维护空间，罩体最大外径处与周边结构件的间隙需不小于15mm，避免热态膨胀后出现运动干涉，传动输入端预留轴连接接口，可与作动器输出轴直接对接，无需额外加装转接法兰，可降低整体装配复杂度。在实际工况中，该组件可根据进气流量、压力参数的实时反馈，动态调整叶片角度，始终保持进气道内的流场均匀性，降低压气机入口的流场畸变指数，提升动力单元的工作稳定性与使用寿命，齿轮箱内部采用油脂润滑结构，密封件可适应-40℃至120℃的工作温度范围，满足高空飞行的环境温度要求。
