轻量化铸造钛合金通用电气安装支架结构

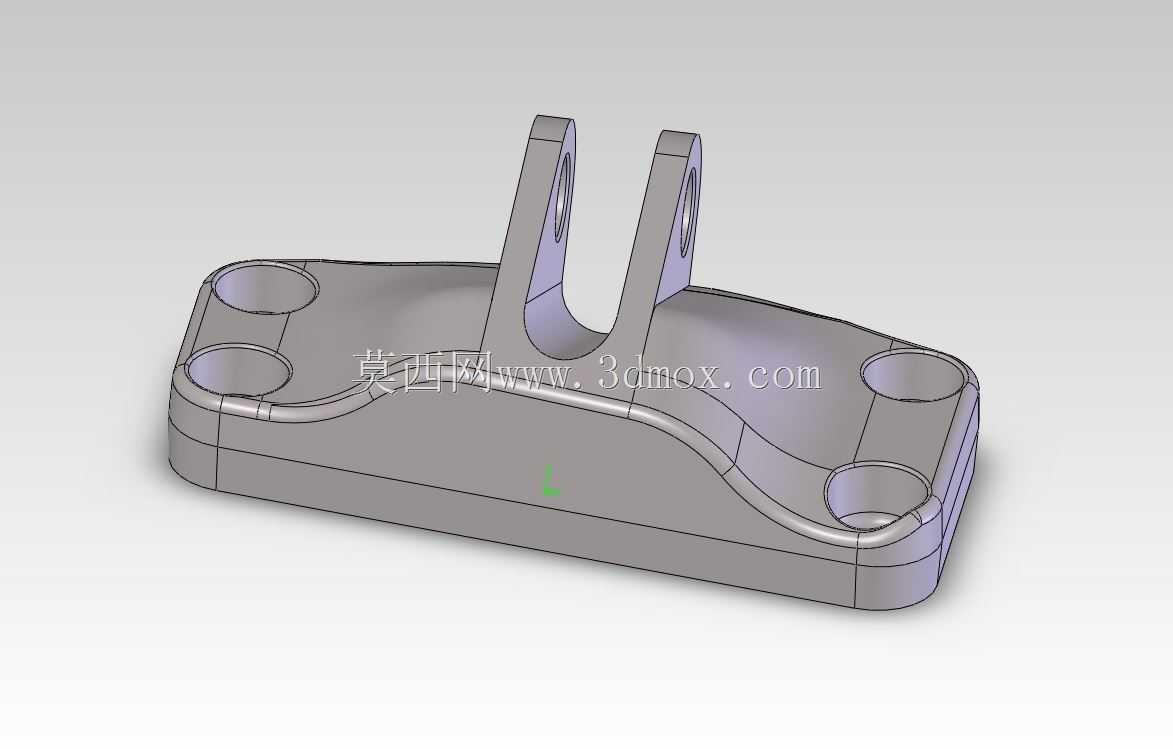

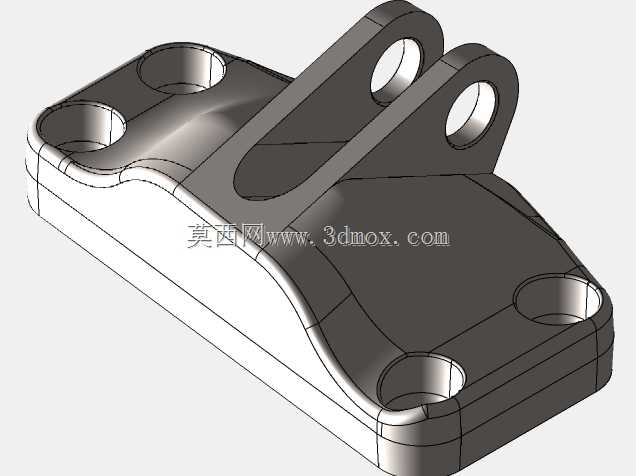

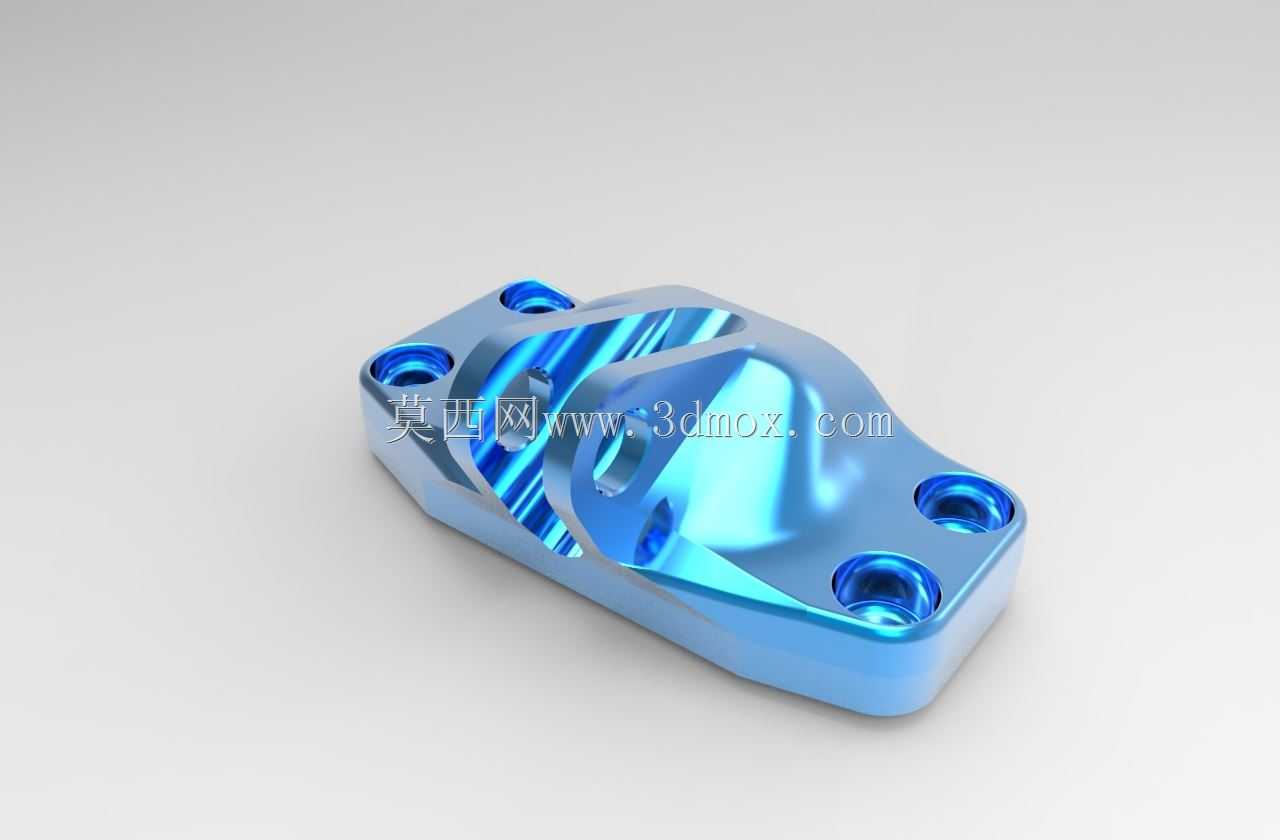

这类带双铰接耳的铸造钛支架，多应用在机载电气设备、户外高压配电装置的元器件固定场景中，用来承接线缆转接模块、小型传感单元或是电气回路的绝缘安装座，替代传统钢制焊接支架解决高腐蚀、高振动工况下的结构疲劳问题。从结构布局来看，底座采用长条形圆角轮廓，四个角位设置沉头安装孔，孔位间距适配行业通用的电气安装板模数，安装时可直接通过螺栓固定在设备仓的安装基面，无需额外加工转接板，沉孔设计能让螺栓头完全埋入构件表面，避免突出部分刮擦线缆绝缘层或是干涉周边元器件的布线空间。底座上方的双平行铰接耳是核心功能结构，耳片上的同轴通孔用来穿装铰接销轴，可连接需要小角度摆动的电气摆杆、接地开关联动件或是线缆张紧调节构件，耳片与底座的衔接处做了大圆弧过渡，没有尖锐的应力集中棱角，铸造后仅需对铰接孔做精加工即可满足同轴度要求，减少后续机加工的工序量。设计阶段优先考虑了减重需求，在保证底座抗弯截面模量、铰接耳抗剪强度满足额定载荷的前提下，对底座非安装面的背部做了等壁厚减薄处理，整体重量比同尺寸钢制支架降低两成，同时钛合金材料本身的耐盐雾、抗疲劳特性，让构件无需做表面镀锌、喷塑等防腐处理就能适应沿海、高海拔等恶劣户外环境。安装边界上，构件整体高度控制在常规电气仓的层间间距范围内，铰接耳的开合角度预留了足够的摆动余量，不会在构件动作时触碰周边的布线或是相邻电气元件，底座的圆角轮廓也避免了安装时对相邻绝缘构件的挤压损伤。实际选型使用时，可直接根据安装孔位的中心距匹配安装基面，铰接孔的公差适配标准直径的圆柱销轴，无需额外定制连接件，能大幅缩短电气设备的装配调试周期，同时铸造一体成型的结构比焊接拼接支架的尺寸一致性更好，批量装配时不会出现焊接变形导致的孔位错位问题。
