通用电气连接支架结构设计

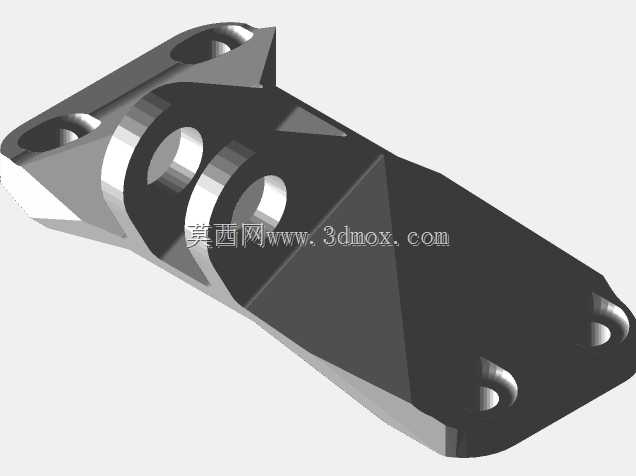

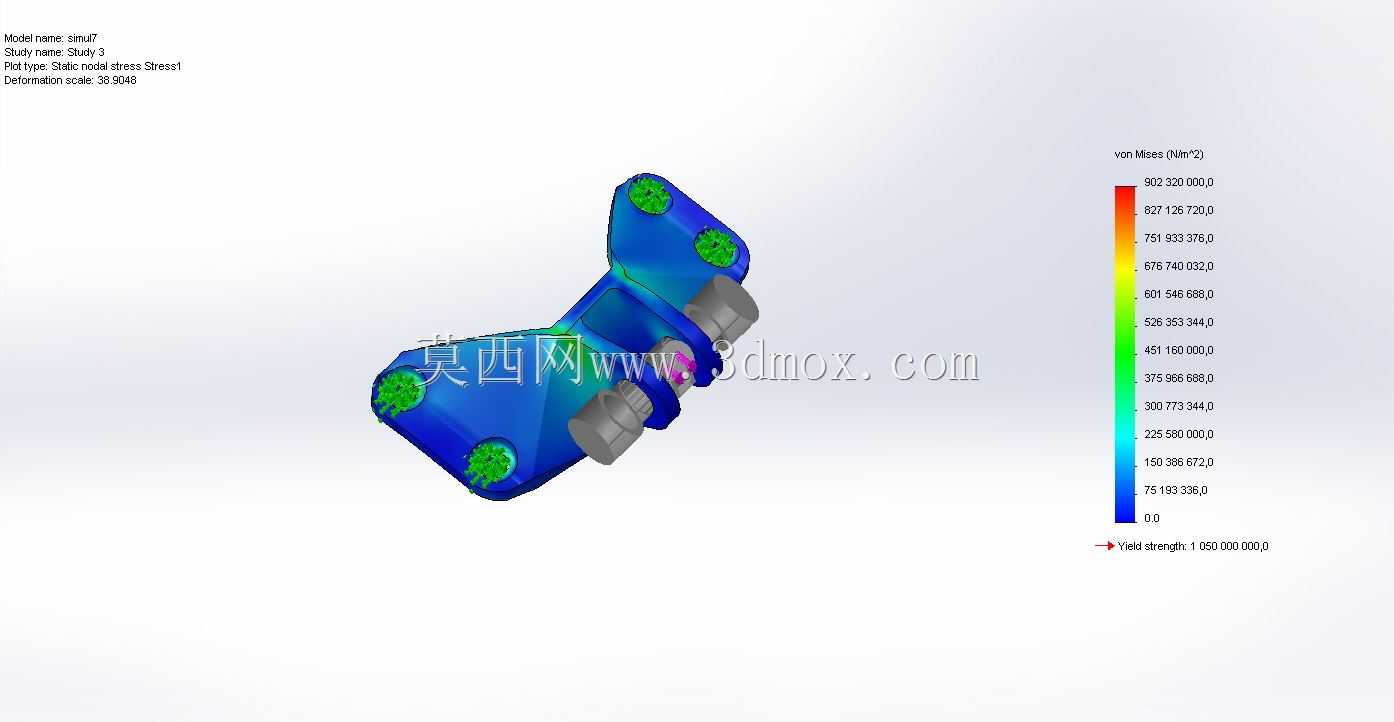

这款连接支架主要应用于通用电气设备内部的模块固定场景，在电气柜、工业控制单元内部承担不同功能模块之间的连接与载荷传递作用，日常工况下需要承受模块自身重量以及设备运行过程中产生的小幅振动载荷，避免模块移位导致的线路松脱、接触不良等故障。从结构设计来看，整体采用弯折式异形布局，四个安装孔位分布在两端的平直段上，孔位周边做了局部加厚处理，能够分散紧固件锁紧时的压应力，避免长期使用后安装位出现塑性变形；中间的连接段采用渐变圆弧过渡，没有尖锐的应力集中棱角，结合有限元应力云图的分布结果可以看到，应力主要集中在过渡段的内侧区域，设计时特意对该区域做了壁厚补强，确保在额定载荷下最大应力低于材料屈服强度，满足长期使用的强度要求。安装边界方面，四个安装孔的孔位间距适配主流的电气模块安装孔距标准，紧固件选用常规的内六角圆柱头螺钉即可完成装配，不需要额外定制特殊连接件；中间段预留的避让空间可以容纳模块之间的连接线缆或者小型插接件，不会出现装配干涉问题。整体质量控制在六百克左右，在保证结构强度的前提下尽可能做了轻量化处理，不会给安装基体带来额外的载荷负担。设计过程中优先考虑了装配便利性，两端安装面的平面度公差控制在合理范围内，锁紧后能够保证支架与安装面完全贴合，不会出现翘曲导致的受力不均；表面的蓝色处理层既可以提升构件的耐腐蚀性能，也能在设备内部起到标识作用，方便运维人员快速识别该类结构件。从实际使用场景出发，这类支架不需要做频繁的拆装动作，因此结构上没有设计快拆结构，全部采用刚性螺钉连接，保证连接可靠性，即便在设备长期运行产生持续振动的工况下，也不会出现连接松动的问题。中间的两个灰色衬套结构，主要用于和对接模块的定位柱配合，装配时可以先通过衬套完成预定位，再锁紧螺钉，降低现场装配的对位难度，提升装配效率。
