半导体制冷片热电冷却模块结构设计

　　在做小型温控设备的结构选型时，半导体制冷片是绕不开的核心元件，这次拆解建模的TEC1-126系列制冷片，是目前桌面级温控、小空间冷热交换场景里应用最广的规格。日常做项目时，这类元件常出现在CPU散热改装、便携式冷藏箱、CCD工业相机温控、医疗检测设备的恒温模块里，甚至部分小型除湿装置、精密器件的低温测试台，也会选用该规格的制冷片作为核心冷热交换部件。

　　不同于传统压缩机制冷的复杂管路结构，半导体制冷片的核心原理是帕尔贴效应，通电后元件两侧会快速形成稳定温差，只要热端的散热路径设计到位，冷端就能快速达到预期的低温效果；如果反向通入直流电，冷热端还会互换，既可以实现制冷也能实现小功率加热，这一特性让它在需要双向温控的小型设备里适配性极强。做结构设计时最需要注意的是，这类元件不能在热端无散热的状态下长时间通电，否则冷端热量无法导出，元件会快速进入热饱和状态，不仅失去制冷效果，还可能因为内部温差消失导致元件过载损坏，很多新手做项目时踩过这个坑，通电前一定要先确认热端的散热模组安装到位，散热硅脂或者导热垫的贴合压力要均匀，避免局部应力压裂陶瓷基片。

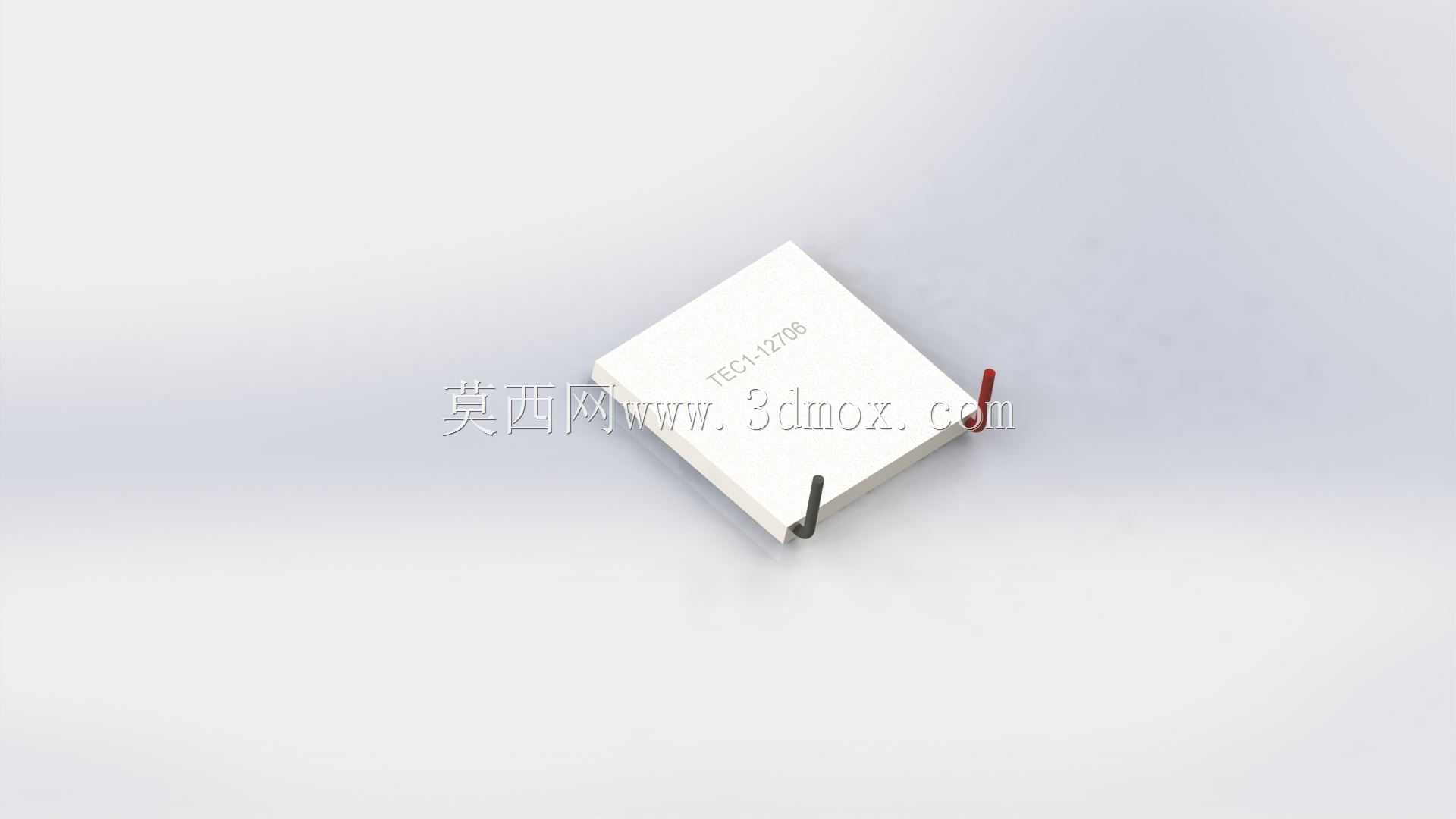

　　从外形尺寸来看，这款40mm×40mm见方的单级制冷片，是行业内通用的标准安装规格，厚度3.7mm，出线端预留的红黑电源线长度足够适配常规安装场景，做结构预留时，冷端和热端的安装面平面度要控制在0.02mm以内，安装压力建议均匀分布在四个角位，不要单点施压，避免陶瓷基板碎裂。元件本身的冷热面都是氧化铝陶瓷材质，绝缘性能足够，但是安装时要注意避免金属碎屑掉落在冷热面之间，防止出现短路击穿的问题。

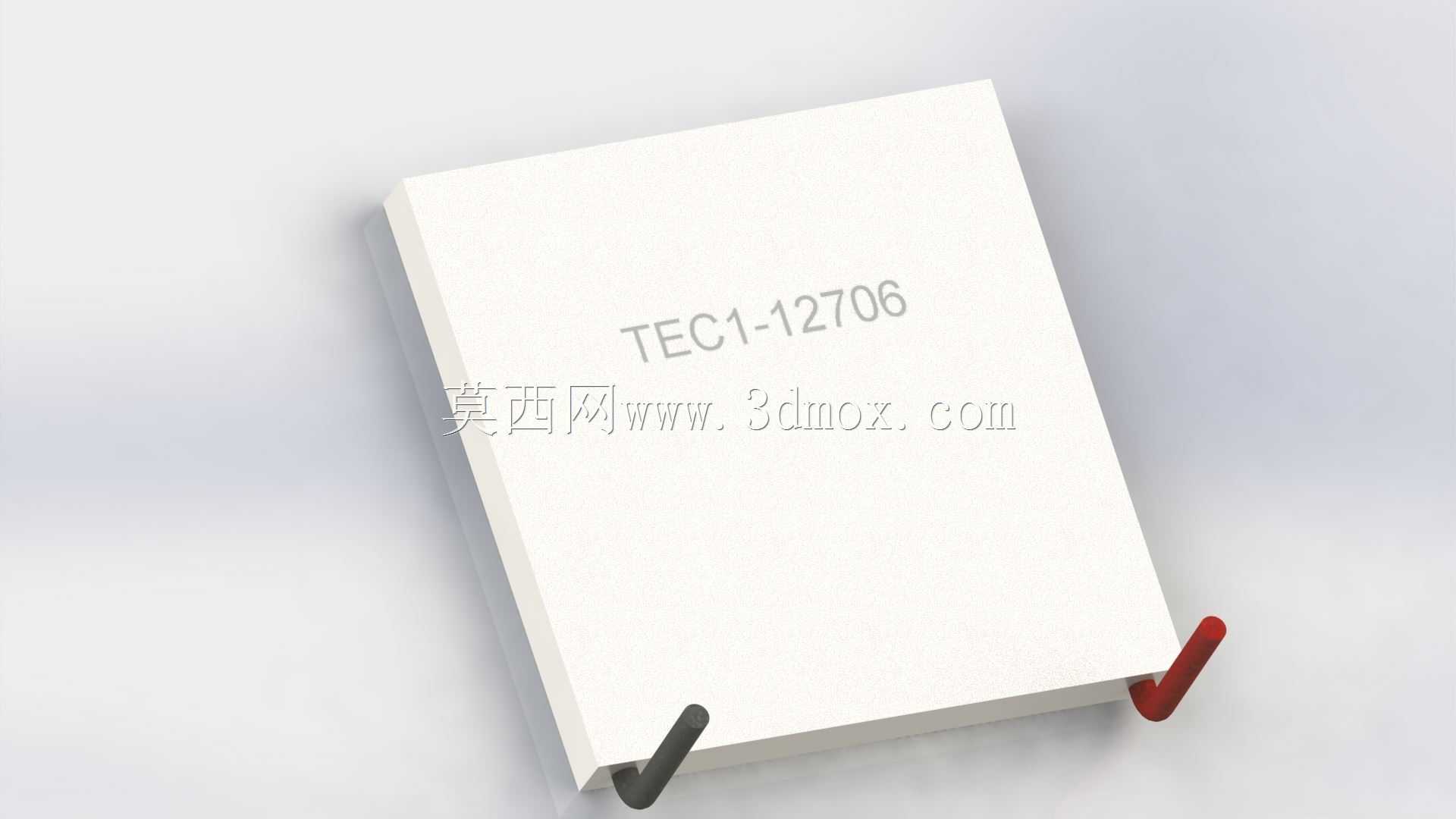

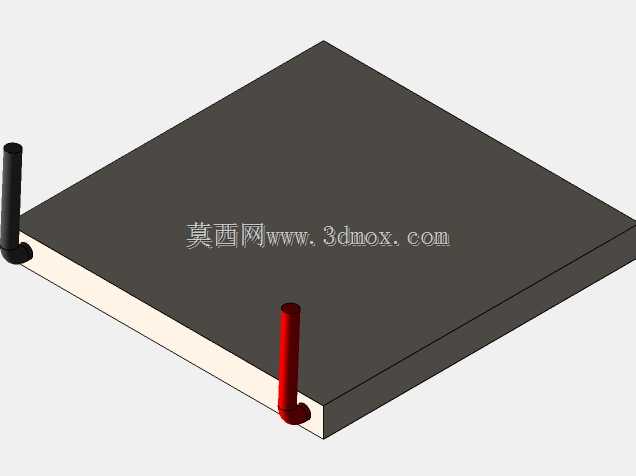

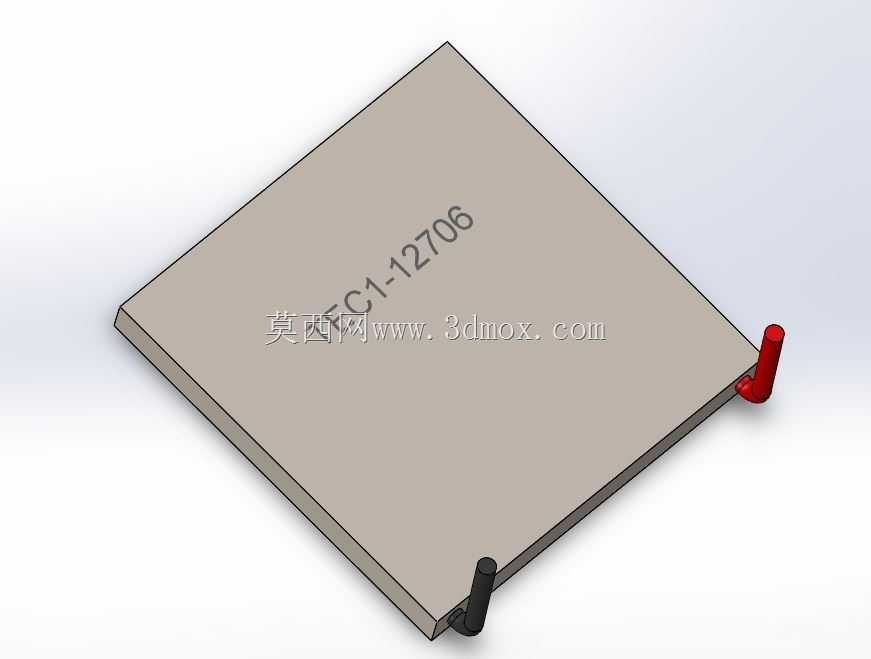

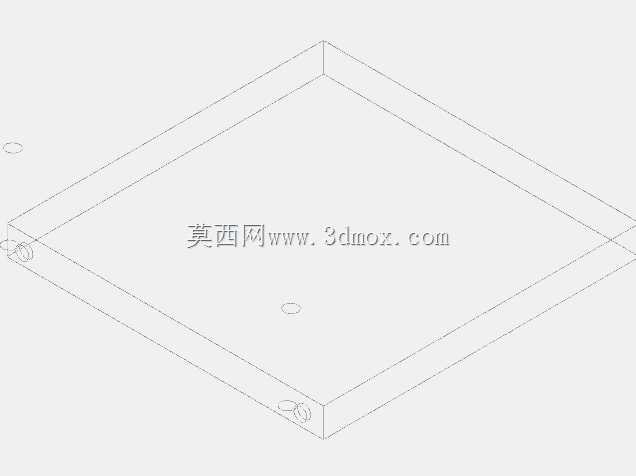

　　建模过程中需要重点还原几个细节：首先是陶瓷基片的边缘倒角，实际量产的元件边缘都有微小的圆弧倒角，不会是锐利直角，做装配干涉检查时要把这个细节考虑进去，避免预留的安装槽位和元件边缘出现卡滞；其次是引出线的出线位置，两根导线从元件同一侧的边缘引出，根部有加固的点胶位置，做布线空间预留时要给导线根部留出至少5mm的弯曲半径，避免长期弯折导致引线断裂；还有元件表面的丝印标识，实际生产中丝印位置会有小幅公差，建模时不需要追求完全对齐，只要标识内容和位置符合常规量产规格即可。

　　从实际应用的设计思路来看，选用这款制冷片做温控结构时，热端的散热能力直接决定了整体的制冷效率，常规搭配是60mm规格的铝挤散热片加直流风扇，如果需要更低的冷端温度，可以换成铜质散热底座或者水冷头，能大幅提升热交换效率。冷端通常会搭配导热铜块来均匀冷量，避免冷量集中在局部导致结露不均，如果是在高湿度环境下使用，还要在制冷片周围做保温隔层处理，防止凝露顺着元件缝隙流到电路部分造成短路。

　　单级制冷片的最大温差通常在60℃到70℃之间，如果需要更低的温度，可以采用多级叠片的结构，但这款单级规格已经能覆盖绝大多数民用和工业小型温控场景的需求，比如便携式胰岛素冷藏盒、小型激光头的恒温散热、3D打印机的耗材冷却模块、桌面型半导体小冰箱，都能看到这个规格制冷片的身影。做结构设计时还要考虑元件的工作电流上限，布线时要匹配足够线径的导线，供电回路要加入过流保护，避免电流超过元件上限导致内部半导体晶粒烧毁。

　　实际装配过程中，制冷片的冷热面不要用手直接触摸，手上的汗渍会影响导热效率，安装前可以用无水酒精擦拭干净两个工作面，待完全干燥后再均匀涂抹薄层导热硅脂，锁紧安装螺丝时要采用对角逐步锁紧的方式，保证四个角的压力一致，避免因为受力不均导致陶瓷片碎裂。元件本身的预期使用寿命很长，只要在额定参数范围内使用，避免过热和机械应力损伤，长期稳定运行的可靠性远高于传统的压缩机制冷模组，而且没有运动部件，工作时完全静音，这也是它在小型静音温控设备里被广泛选用的核心原因。
