齿轮造型纪念奖杯摆件结构设计

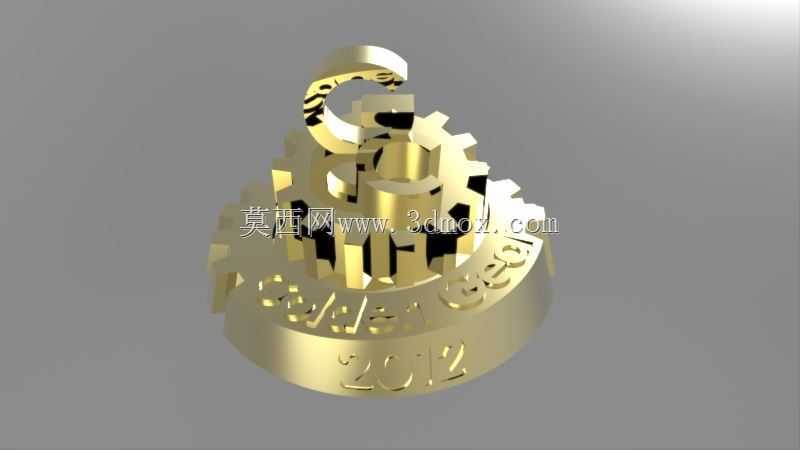

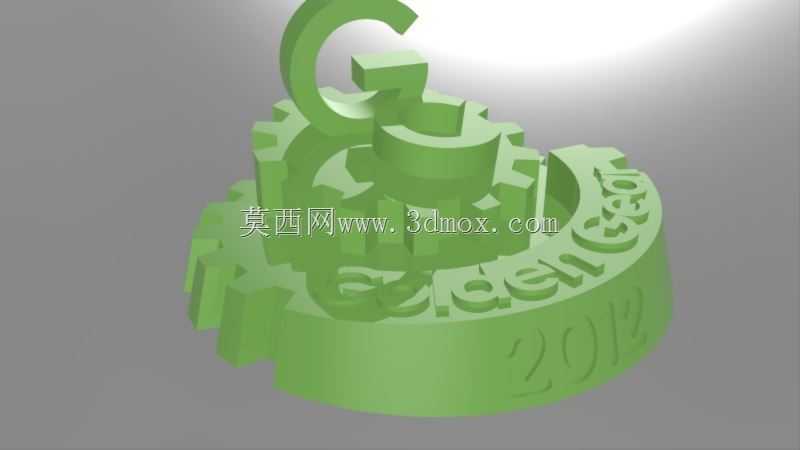

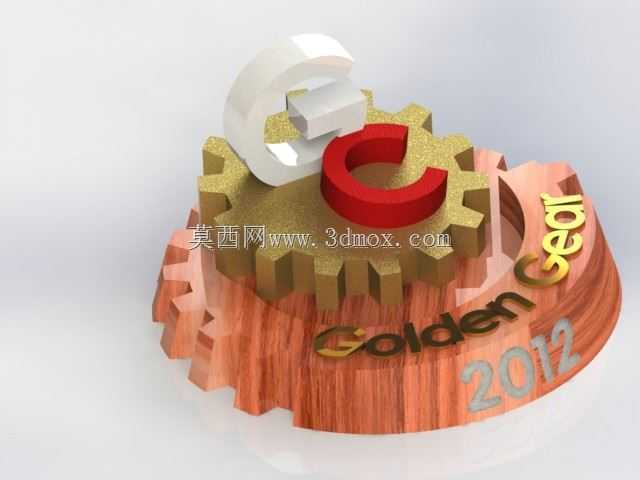

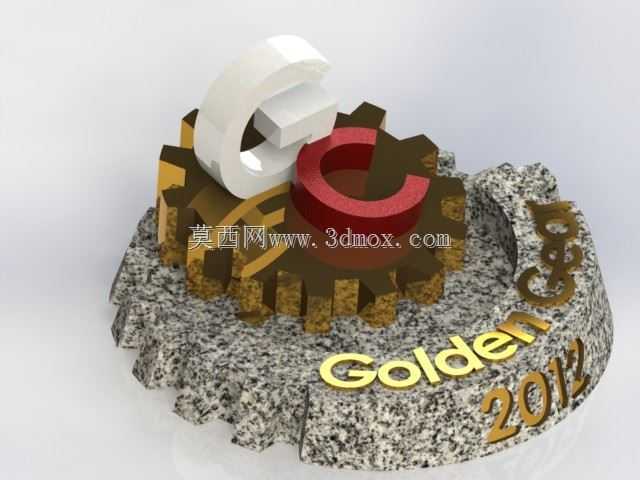

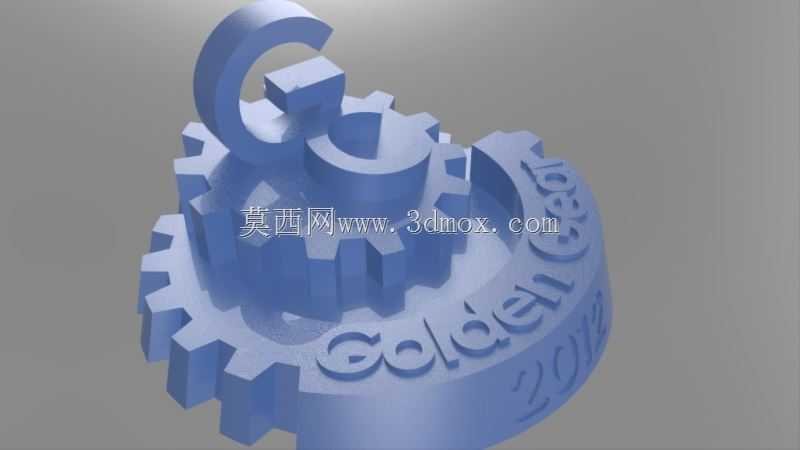

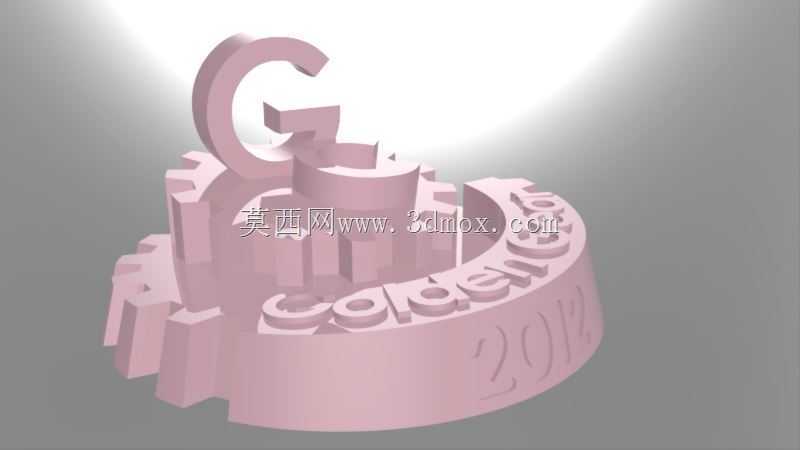

　　这款以齿轮为核心造型的纪念摆件，最初的设计需求来自工业领域赛事的荣誉表彰场景，区别于常规的平面奖牌，这类立体摆件需要兼顾视觉辨识度与结构合理性，既要突出工业领域的属性特征，也要满足日常陈列摆放的稳定性要求。设计初期首先确定了分层组合的结构逻辑，最下层的底座采用类木质纹理的实体结构，作为整个摆件的承重基础，底座的直径与高度比例经过反复调整，确保整体重心落在底座支撑面的中心区域，避免摆放时出现侧翻风险，底座边缘做了小角度的倒角处理，既消除了锐边带来的安全隐患，也让厚重的底座不会显得过于呆板。中间层采用标准渐开线圆柱齿轮的造型作为核心视觉载体，齿轮的齿形参数没有直接套用传动用齿轮的精度标准，而是在保留齿轮识别特征的基础上，对齿顶、

　　齿根的圆角做了放大处理，避免尖锐齿角在搬运、陈列过程中造成磕碰划伤，齿轮层与底座之间采用定位止口配合，装配时可以快速对齐中心，不需要额外的调整工序，适合小批量的生产组装。上层的标识结构采用立体字符与环形装饰结合的形式，字符凸起高度控制在3mm到5mm之间，既保证触摸时的立体感，也不会因为凸起过高在受到外力时出现断裂。针对3D打印的生产适配需求，整个摆件的内部做了均匀的壁厚控制，整体壁厚维持在4.5mm，内部采用中空结构设计，在不影响外部结构强度与外观效果的前提下，大幅减少了材料的使用量，同时降低了打印过程中的内应力变形风险，中空区域的内壁做了均匀的过渡圆角，避免应力集中导致的结构开裂。摆件的各层装配面都预留了0.2mm的胶接间隙，

　　适合采用常用的工业粘接剂进行组装，粘接后接缝宽度控制在0.1mm以内，后期经过简单的表面打磨处理就可以实现无缝的外观效果。从应用场景来看，这类工业风纪念摆件除了作为赛事荣誉的载体，也可以用于工业企业的展厅陈列、车间班组的荣誉展示、行业交流活动的纪念赠品，相比普通的装饰摆件，齿轮元素的融入可以更好地契合制造业的行业属性，传递精工制造的文化内涵。在结构验证阶段，需要重点校核底座的平面度，确保摆件放置在水平台面上时不会出现晃动，齿轮层与标识层的同轴度公差控制在0.3mm以内，避免视觉上出现偏心的违和感，表面处理环节可以根据需求选择不同的工艺，木质底座部分可以做木纹转印或者实木贴皮处理，金属质感的齿轮与字符部分可以采用电镀、

　　金属喷涂或者3D打印金属后处理的方式实现，不同材质的搭配可以拉开视觉层次，让整个摆件的质感更有区分度。设计过程中没有采用多余的装饰结构，所有的造型元素都围绕工业齿轮的核心主题展开，没有冗余的突出结构，整体外轮廓的最大尺寸控制在常规陈列摆件的合理范围内，既不会因为尺寸过大占用过多的展示空间，也不会因为尺寸过小显得不够庄重，适合放置在办公桌、展示柜、荣誉墙等多种陈列场景。
