小型载人直升机外观结构设计方案

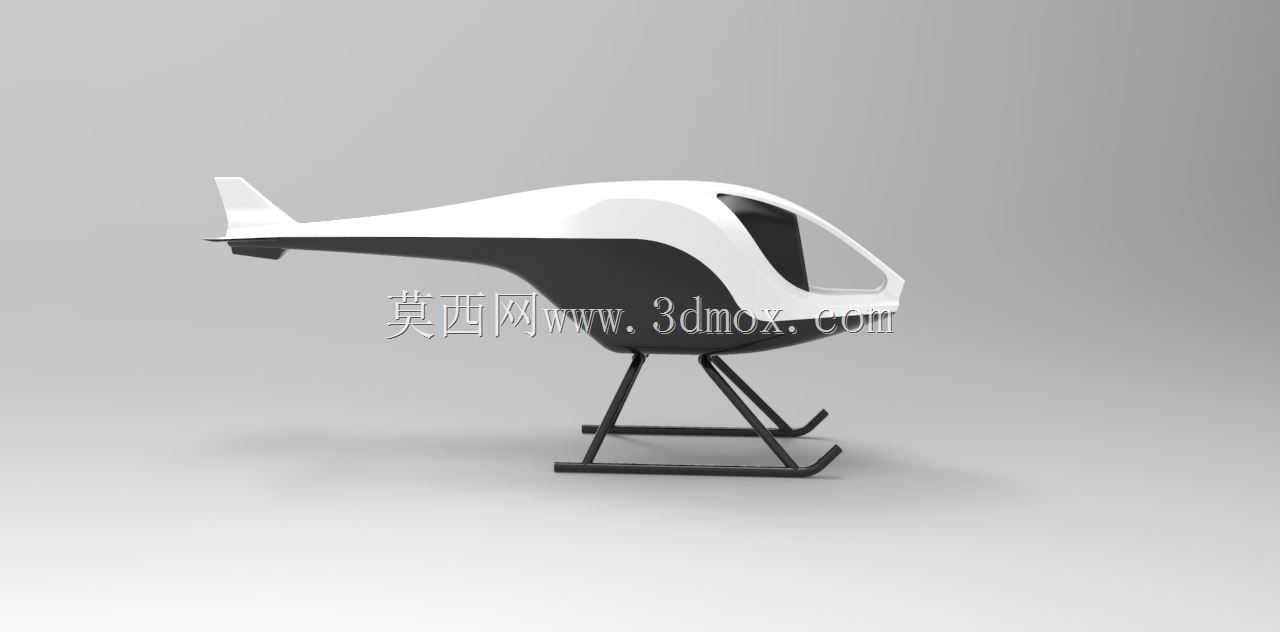

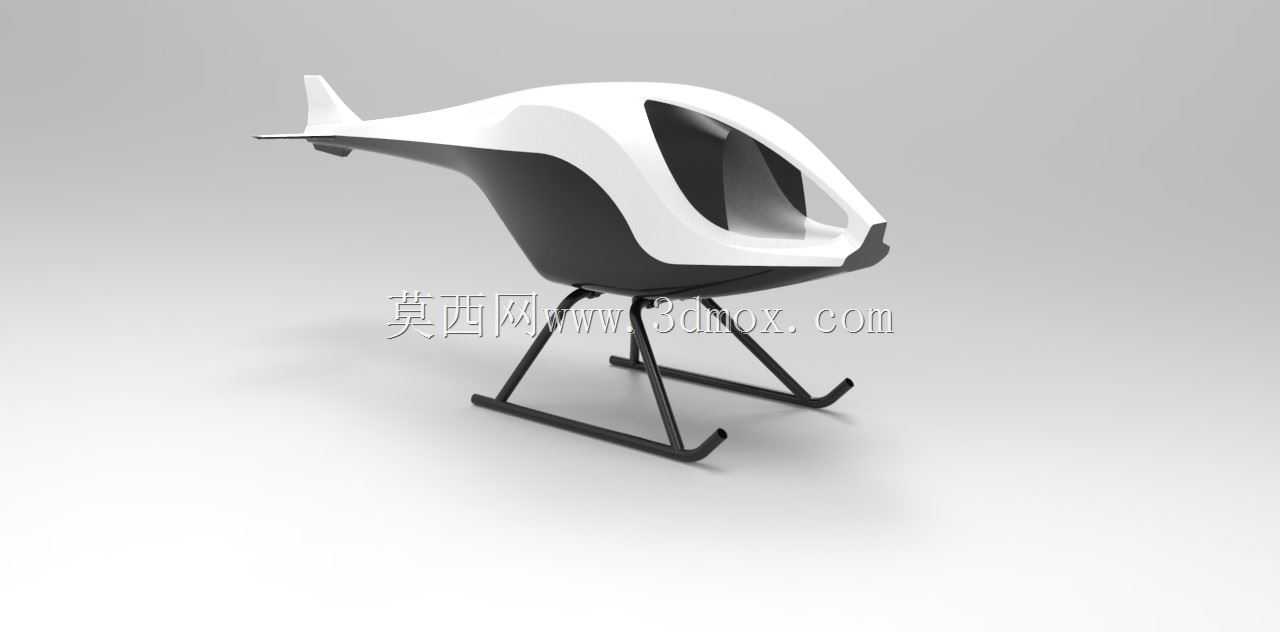

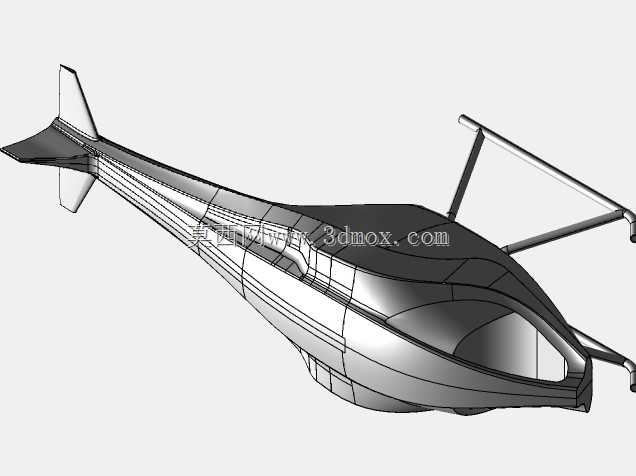

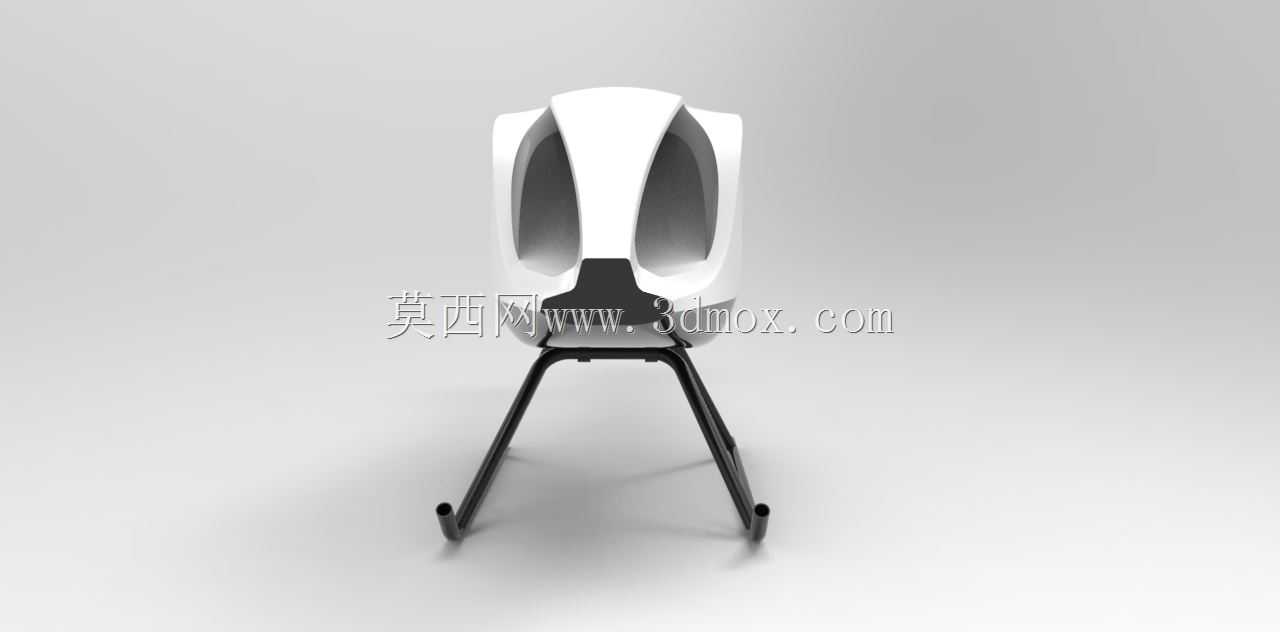

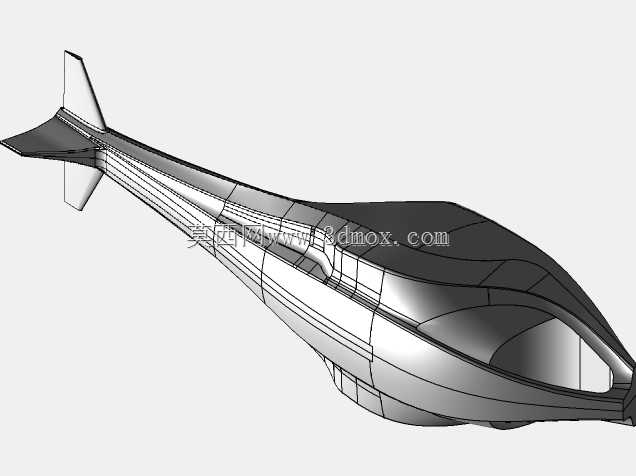

这款轻型载人直升机的外观结构设计，核心围绕低空短途通勤、飞行培训、空中观光这类场景的实际使用需求展开，在结构布局上做了大量适配性考量。从实际使用场景来看，这类轻型直升机多用于通航领域的短途转场、景区低空游览、飞行学员初级训练，也可承担小范围的应急巡查、航拍航测搭载任务，对机身的轻量化、视野通透性、起降适应性都有明确要求。设计阶段首先敲定了滑橇式起落架的结构形式，相较于轮式起落架，滑橇结构无需配套复杂的减震收放机构，整体重量更轻，结构可靠性更高，能够适应草地、硬化平地、简易临时起降点等多种非铺装场地的起降需求，起落架的支撑角度经过反复校核，在硬着陆工况下能够通过自身结构形变吸收大部分冲击载荷，避免冲击直接传递到机身主承力结构，同时滑橇的横向跨度经过优化，在侧风着陆时能够提供足够的侧向支撑稳定性，降低侧翻风险。机身主体采用流线型一体化包覆设计，上半部分为乘员舱区域，大面积的弧形风挡与侧窗连为一体，能够为驾乘人员提供接近无遮挡的全向视野，不管是观光场景下的观景需求，还是飞行训练中的态势观察需求，都能得到充分满足，风挡的倾斜角度经过气动仿真优化，能够在巡航飞行状态下有效降低迎风阻力，同时减少风挡区域的气流紊流，降低飞行过程中的风噪水平。机身下半部分为动力舱与设备安装区域，结构上做了分区设计，预留了动力系统、传动机构、航电设备、燃油系统的安装边界，各安装位的检修口位置经过合理规划，日常维护时无需大面积拆解机身蒙皮即可完成核心部件的检查与更换。机身尾部的尾梁与垂尾采用一体化平滑过渡设计，在保证尾桨传动结构安装空间的前提下，尽可能优化尾部的气动外形，减少飞行过程中的尾部阻力，垂尾的外形尺寸经过配平计算，能够在巡航状态下提供足够的航向稳定性，降低飞行员的操纵负荷。整体外形尺寸严格按照轻型直升机的适航边界控制，机身宽度适配通用小型直升机停机位的尺寸要求，整机高度满足普通通航机库的进门高度限制，不管是地面转运还是机库存放都无需额外的适配改造。机身蒙皮的分块设计充分考虑了复合材料成型的工艺特性，各曲面的曲率过渡平缓，没有急剧的曲率变化，既能够降低复合材料铺层成型的工艺难度，也能减少应力集中区域，提升机身结构的疲劳寿命。乘员舱的入口位置预留了足够的开口尺寸，驾乘人员上下机时无需过度弯腰侧身，舱内的布局预留了双座驾乘的安装空间，操纵机构、仪表台的安装位置都按照人体工程学参数做了预留，保证不同身材的驾乘人员都能获得舒适的操纵姿态。
