喷气发动机试验台燃油供应管路装置

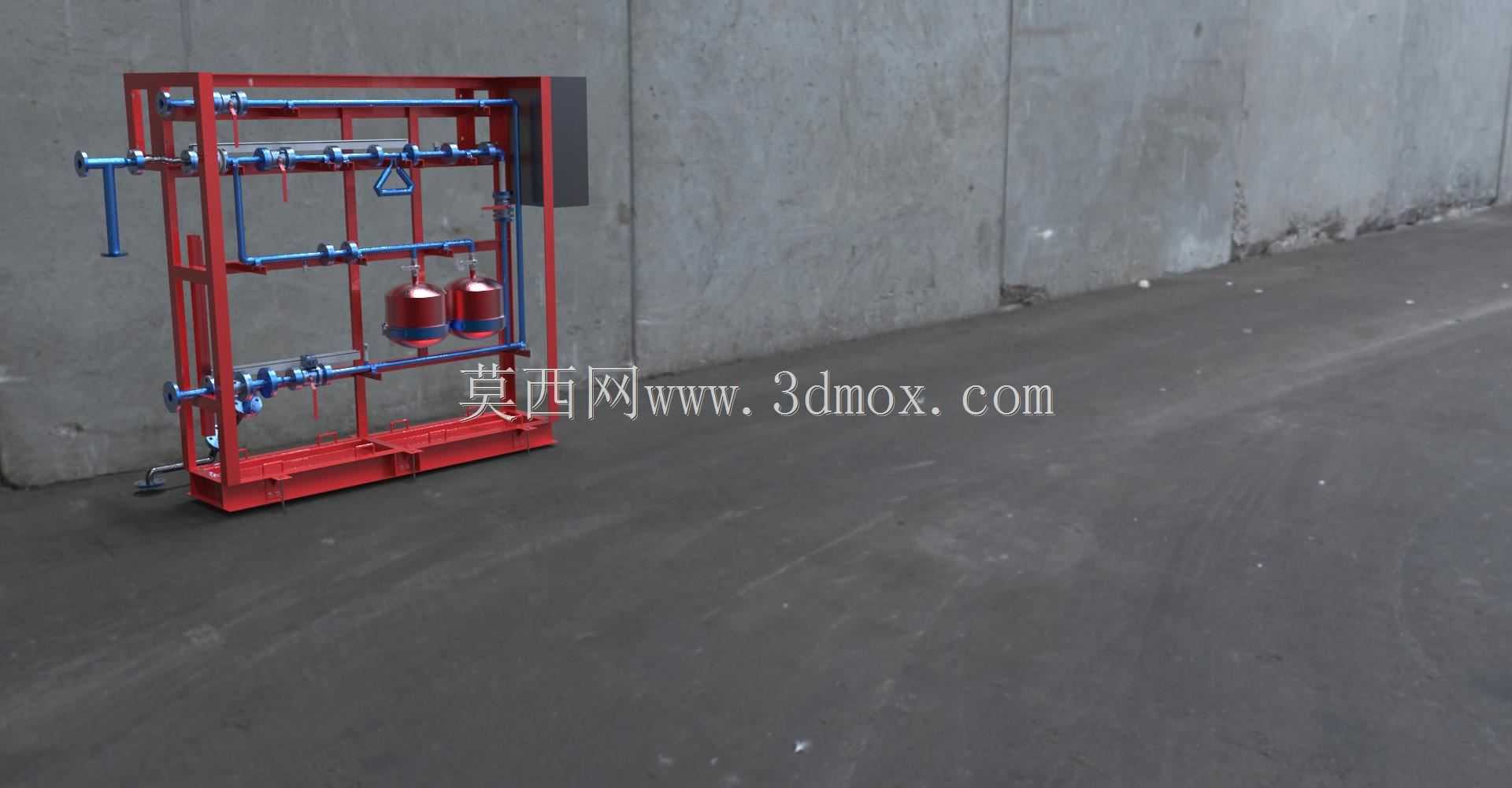

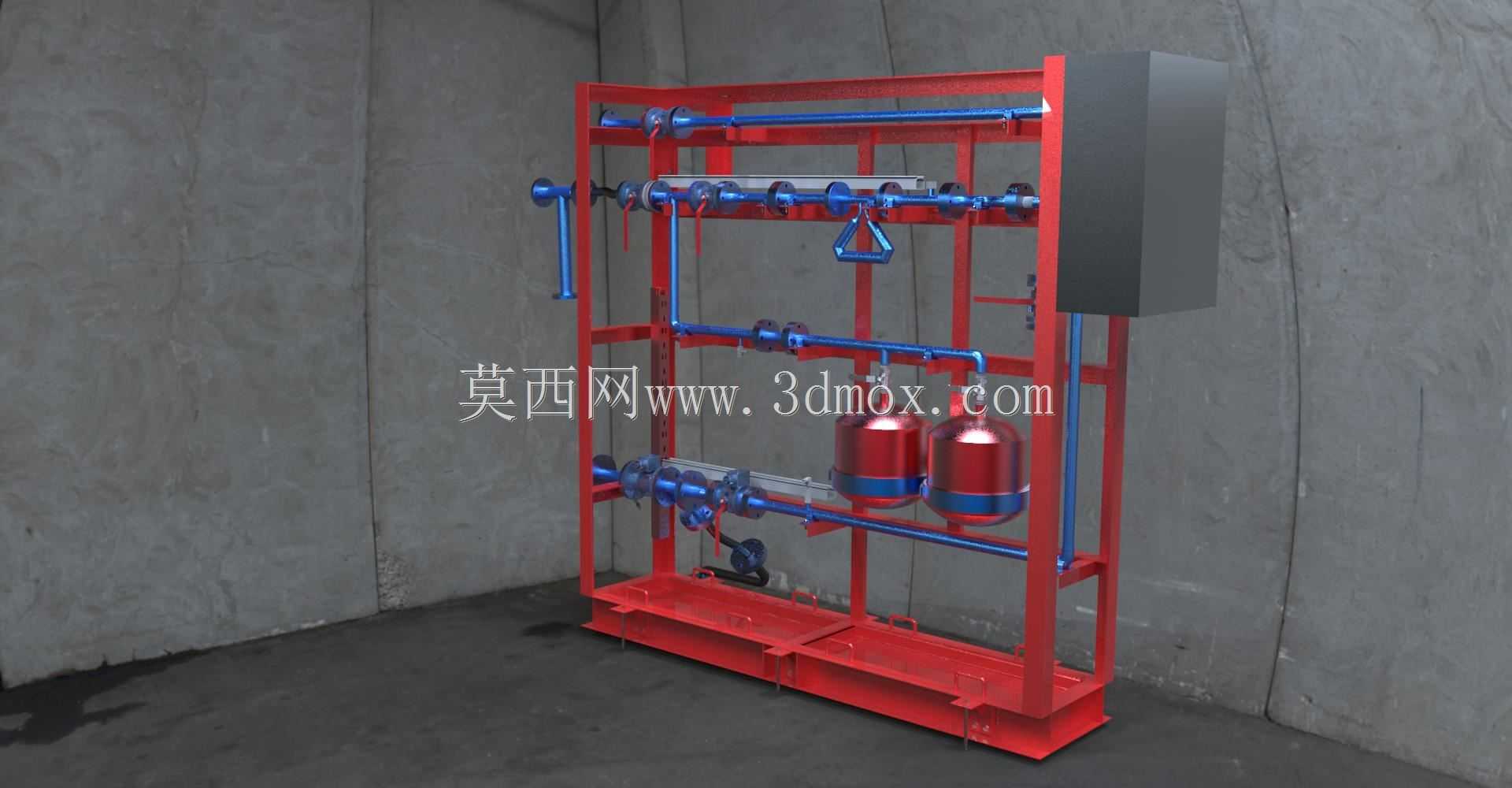

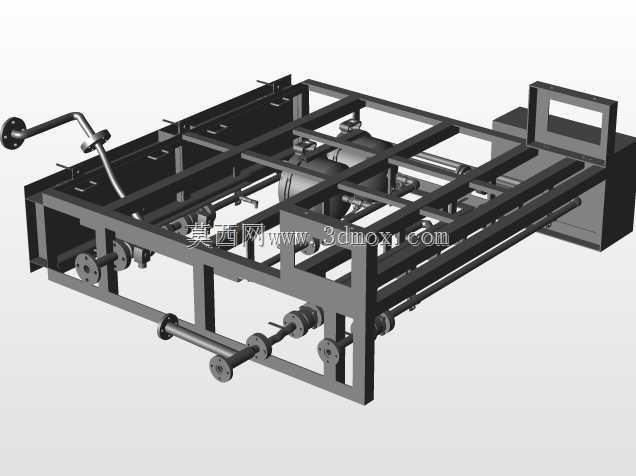

这套燃油供应装置是喷气发动机台架试验环节的核心配套组成，主要承担试验过程中燃油的稳压输送、流量分配、杂质过滤与通断控制功能，直接服务于航空发动机地面性能测试、耐久考核等试验场景，是保障试验工况稳定、参数采集准确的关键辅助设备。从结构设计来看，整体采用落地式框架承载结构，红色型钢焊接框架作为所有管路、阀件、过滤组件与电控单元的安装基体，框架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在试验台的混凝土地基上，安装时需保证框架整体垂直度偏差不超过千分之二，避免管路长期受附加应力产生密封渗漏问题。框架的分层布局完全围绕管路走向与操作便利性设计，上层布置主供油干管与支路切换球阀，中层设置双筒并联过滤器与压力检测取压口，下层预留排污管路与手动泄压阀操作空间，右侧集成的电控箱体用于采集管路压力、流量信号，同时输出阀件控制指令，箱体与管路之间预留了足够的接线与检修空间，日常维护时无需拆解主管道即可完成滤芯更换、阀件密封件更换等操作。管路系统全部采用金属硬管连接，所有弯头均采用标准冲压弯管减少流阻，管路上的阀件全部选用耐航空燃油腐蚀的铜合金密封材质，双过滤器采用一用一备的并联设计，试验过程中可在不停机状态下切换过滤器完成滤芯更换，避免试验中断影响测试数据连续性。设计阶段充分考虑了试验过程中的压力脉动影响，管路与框架之间全部采用管卡加橡胶减震垫的固定方式，可有效吸收发动机启动、工况切换时产生的管路振动，避免焊缝疲劳开裂。整套装置的外接接口全部集中在框架后侧，包含主供油入口、回油口、测试供油出口三个主接口，安装对接时无需绕到框架正面操作，适配试验台现有管路布局，接口尺寸与现有台架管路通径完全匹配，不需要额外加装变径接头即可完成对接。在实际试验场景中，这套装置可根据不同型号发动机的测试需求，通过支路阀组调节供油流量与压力，稳压精度可满足发动机从怠速到加力状态的全工况燃油供应要求，过滤器可滤除燃油中直径超过10微米的杂质，避免杂质进入发动机燃油喷嘴造成堵塞，影响试验安全。框架底部设置的接油盘可收集管路阀件渗漏的少量燃油，通过排污管统一导出到试验台的废油收集系统，满足试验场地的消防安全要求。
