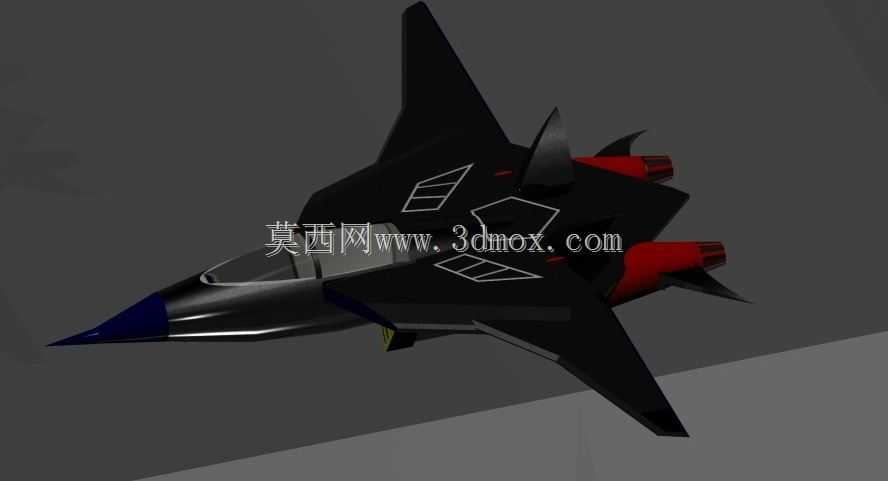

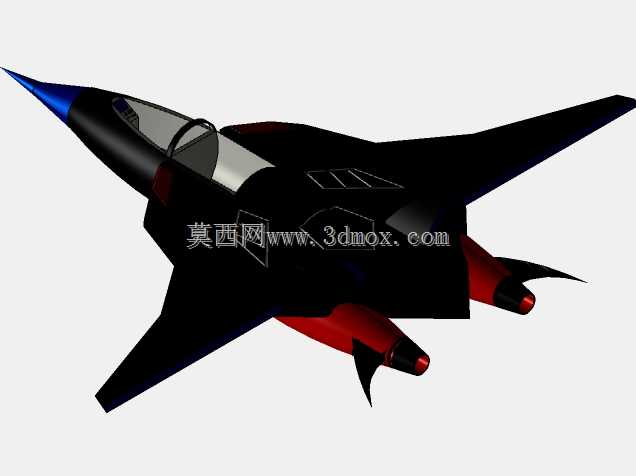

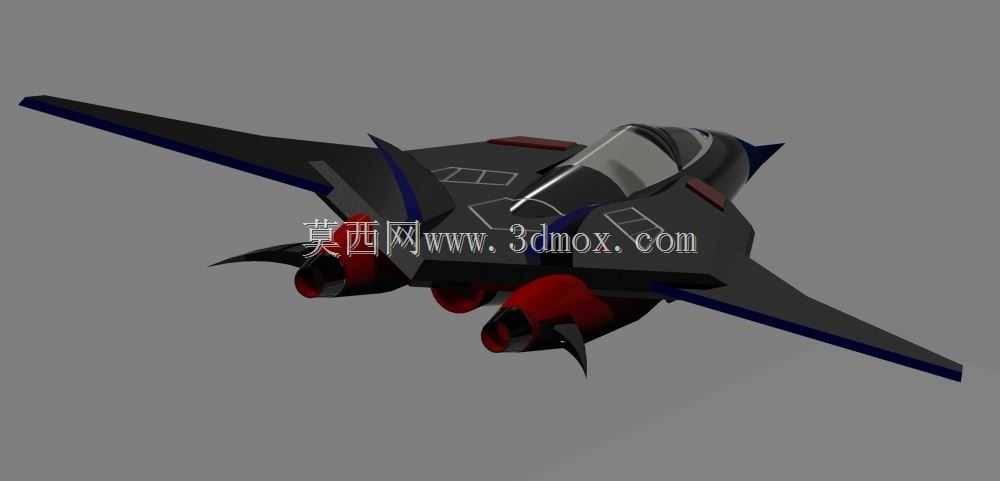

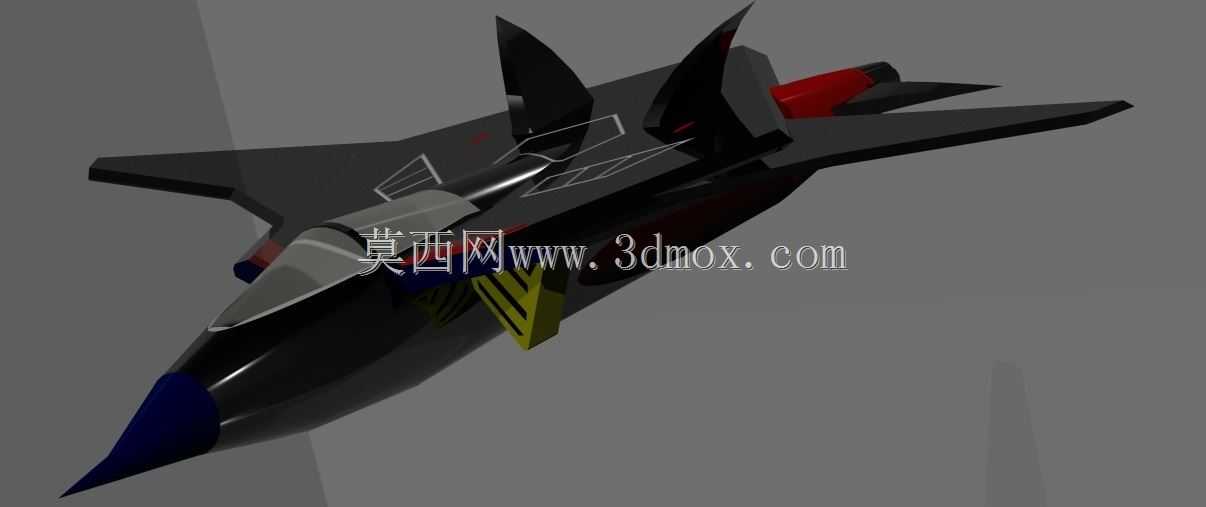

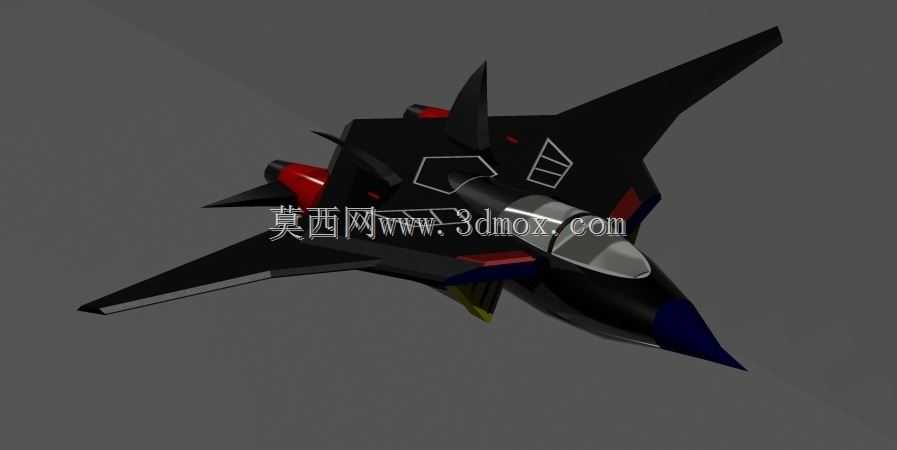

隐身构型涡轮喷气式战斗机外观结构

本次呈现的隐身构型涡轮喷气式战机结构，在设计阶段优先围绕高速飞行下的气动减阻需求展开，整机采用翼身融合的切尖菱形布局，机身棱边与机翼前缘、尾翼前缘保持平行对齐，能够将雷达入射波集中反射到几个非威胁方向的窄波束内，兼顾高速飞行的低阻特性与低可探测性需求。从实际应用场景来看，这类构型主要面向制空作战、高速突防任务场景，机身两侧布置的半埋式进气道经过曲面修型，能够在大迎角飞行状态下为发动机提供稳定的进气气流，同时避免进气道空腔形成强雷达反射源，双发布局的尾喷口采用了遮挡修型设计，既可以降低红外辐射特征，也能在大过载机动时保证双发的推力输出对称性。在结构设计思路上，整机的外形曲面全部采用G2连续过渡，没有突兀的直角凸起，座舱盖采用一体化镀膜曲面设计，与机身蒙皮的阶差控制在极小范围内，减少飞行过程中的附面层干扰；机翼采用大后掠角切尖三角翼设计，翼型选择薄翼型适配超音速飞行需求，翼面与机身的连接区域采用平滑过渡的整流结构，避免飞行过程中出现气流分离导致的阻力激增。全动垂尾采用外倾设计，在保证航向稳定性的同时，进一步降低侧向的雷达反射截面积，垂尾的转轴位置经过受力优化，能够承受大过载机动下的气动载荷。从安装边界来看，整机的翼展与机身长度比例控制在0.4左右，机身截面为近似菱形的扁平化设计，内置弹舱的轮廓与机身曲面完全融合，不会破坏整机的气动连续性，起落架舱门、维护口盖的边缘全部采用锯齿形设计，与整机棱边的平行对齐规则保持一致，避免出现额外的雷达反射尖点。在细节处理上，机头位置的棱边同时起到了涡流发生器的作用，在大迎角飞行时能够拉出稳定的涡流覆盖机翼上表面，提升机翼的升力系数，改善低速起降阶段的操纵特性；机身表面的天线全部采用共形设计，与蒙皮曲面齐平，没有外露的杆状天线，进一步降低飞行阻力与雷达反射特征。这类结构设计在实际工程落地中，需要反复通过CFD仿真验证不同马赫数、不同迎角下的气动效率，同时结合RCS仿真调整各个曲面的角度与修型参数，在气动性能、隐身性能、结构受力三者之间找到最优平衡点，模型的曲面构建逻辑完全贴合实际战机研发中的外形设计流程，能够为航空器外形设计、气动仿真验证提供直观的结构参考。
