无人机外转子无刷动力电机结构设计

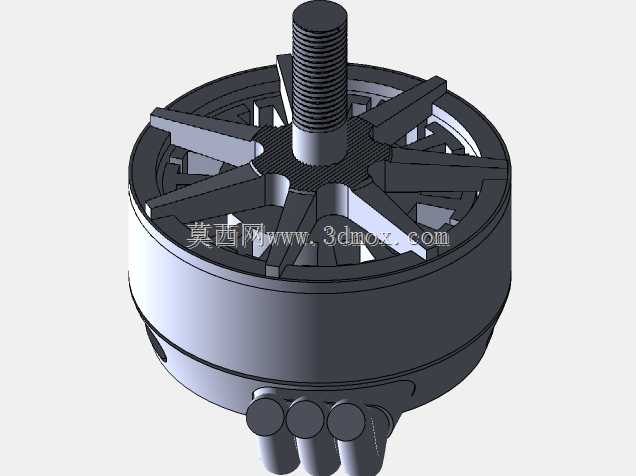

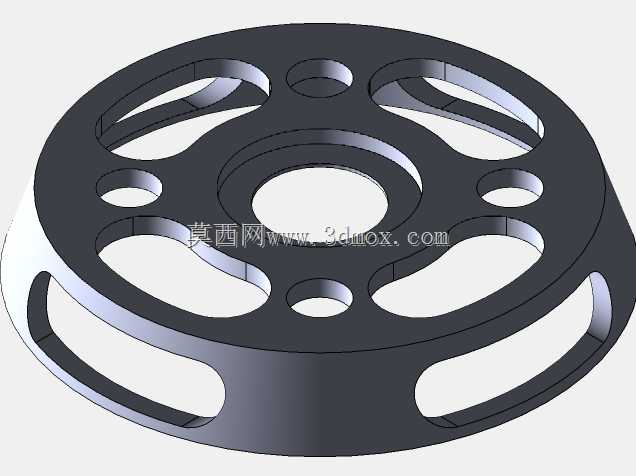

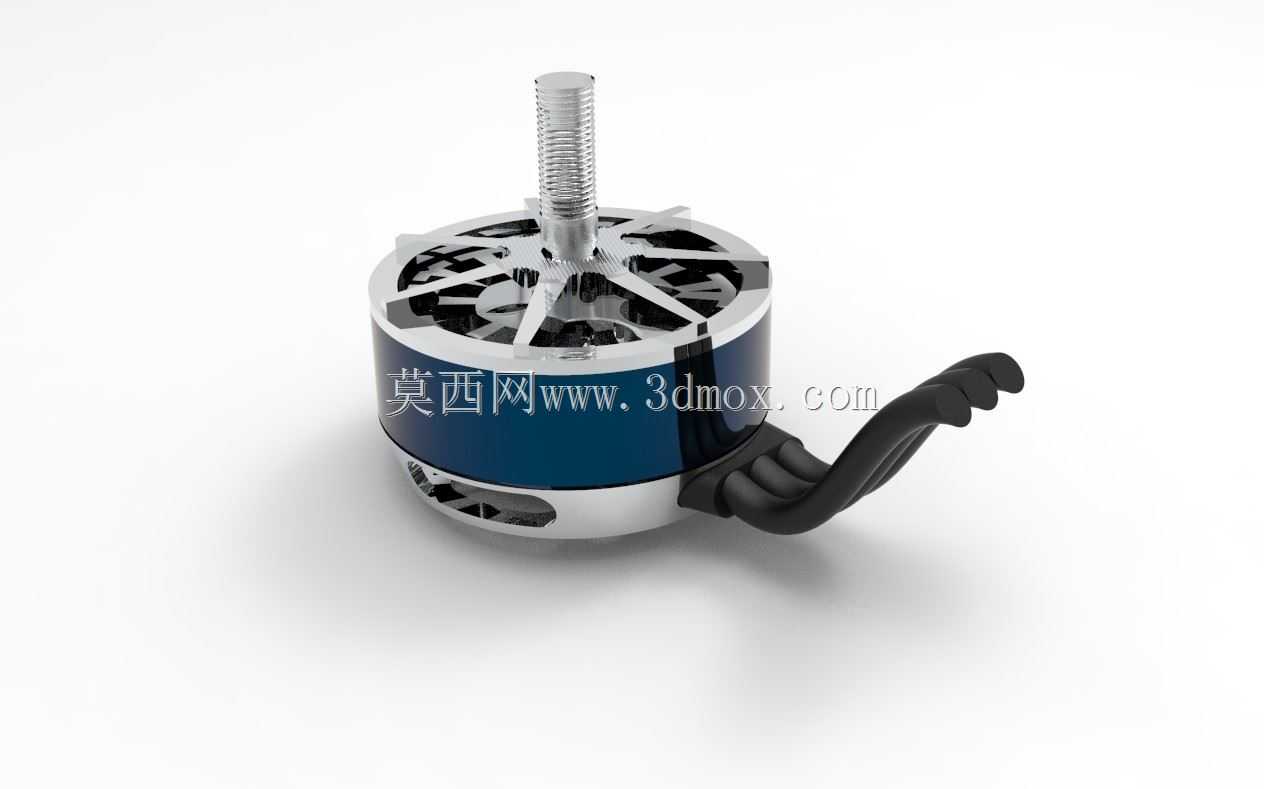

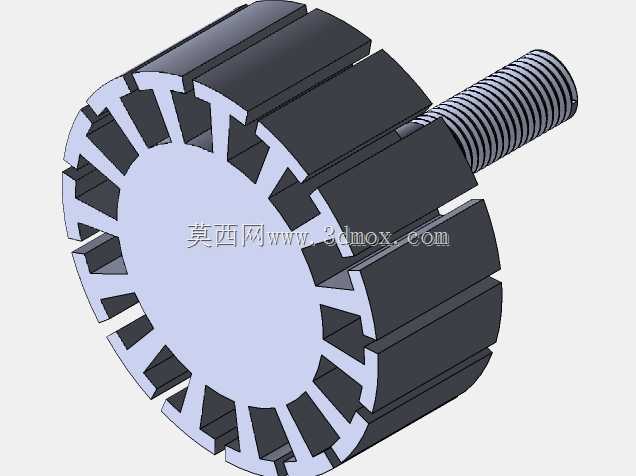

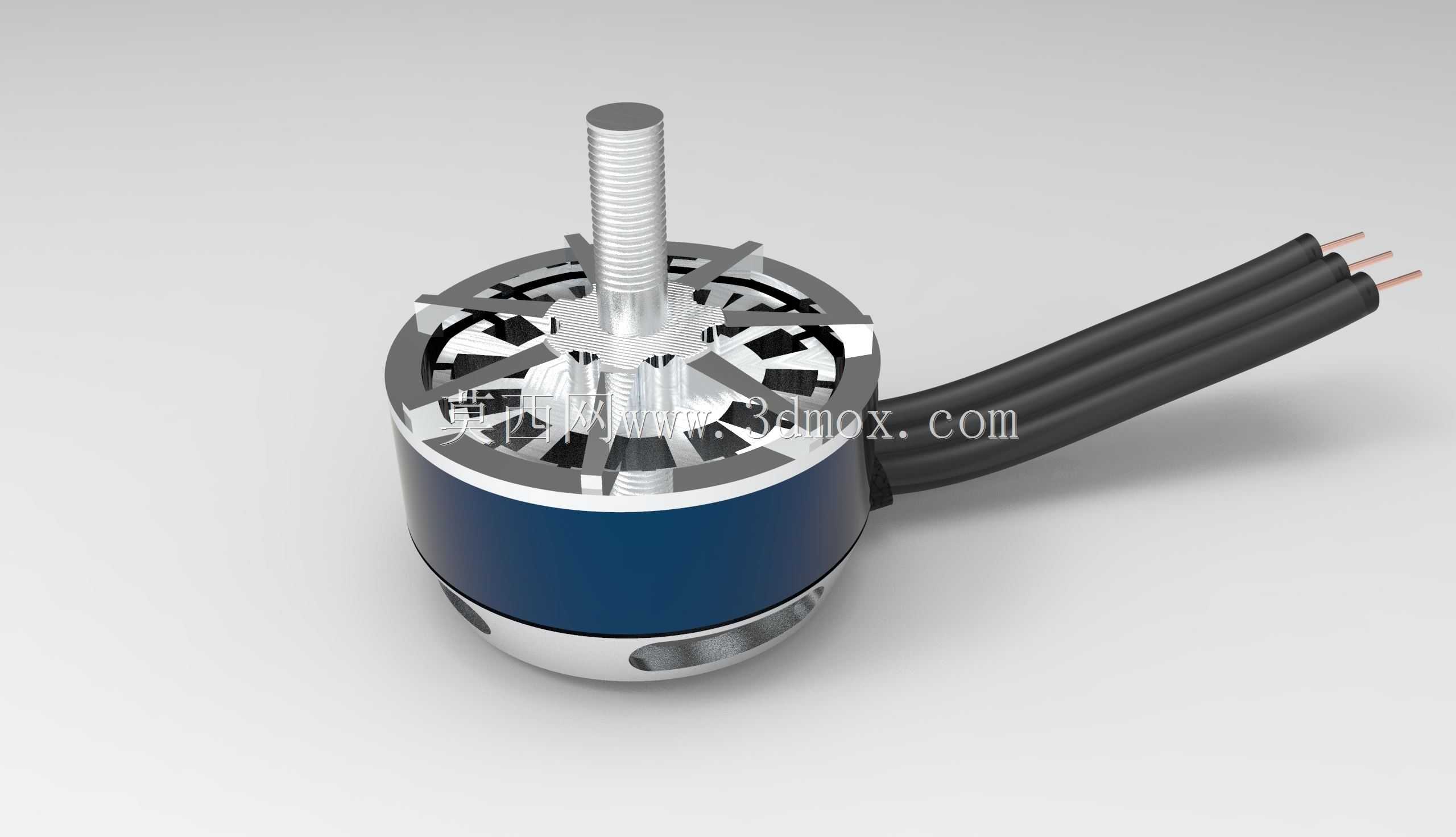

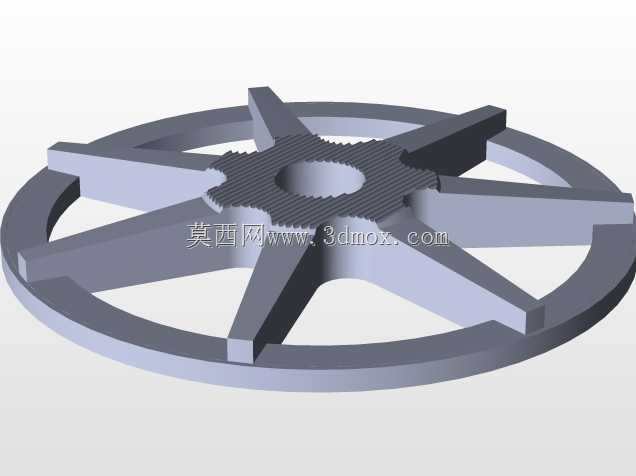

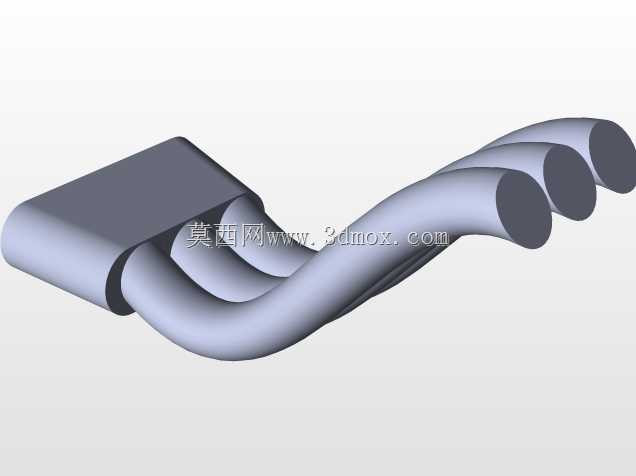

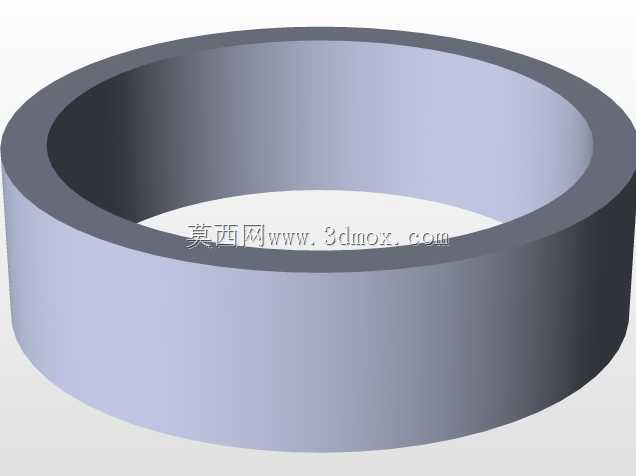

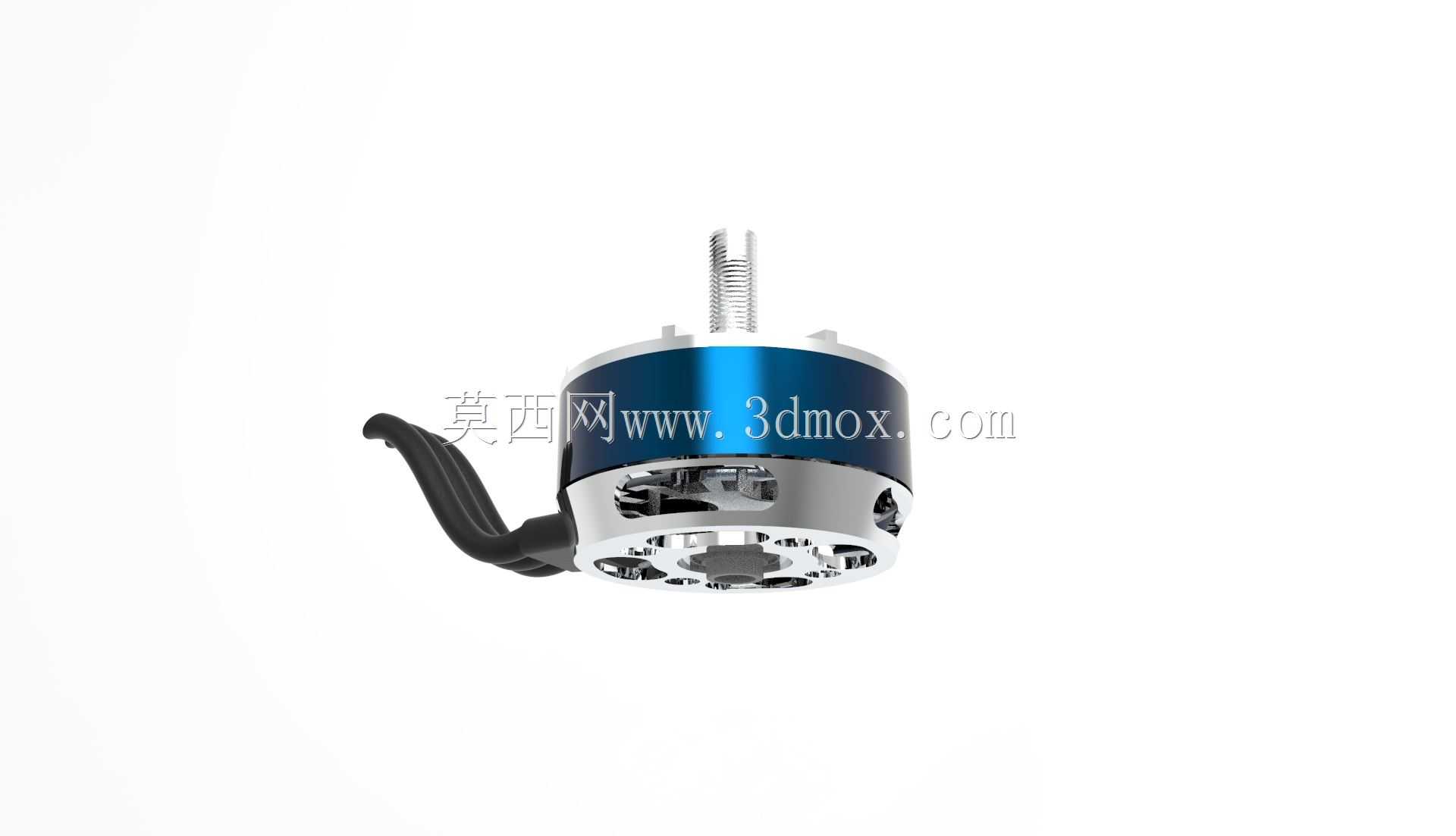

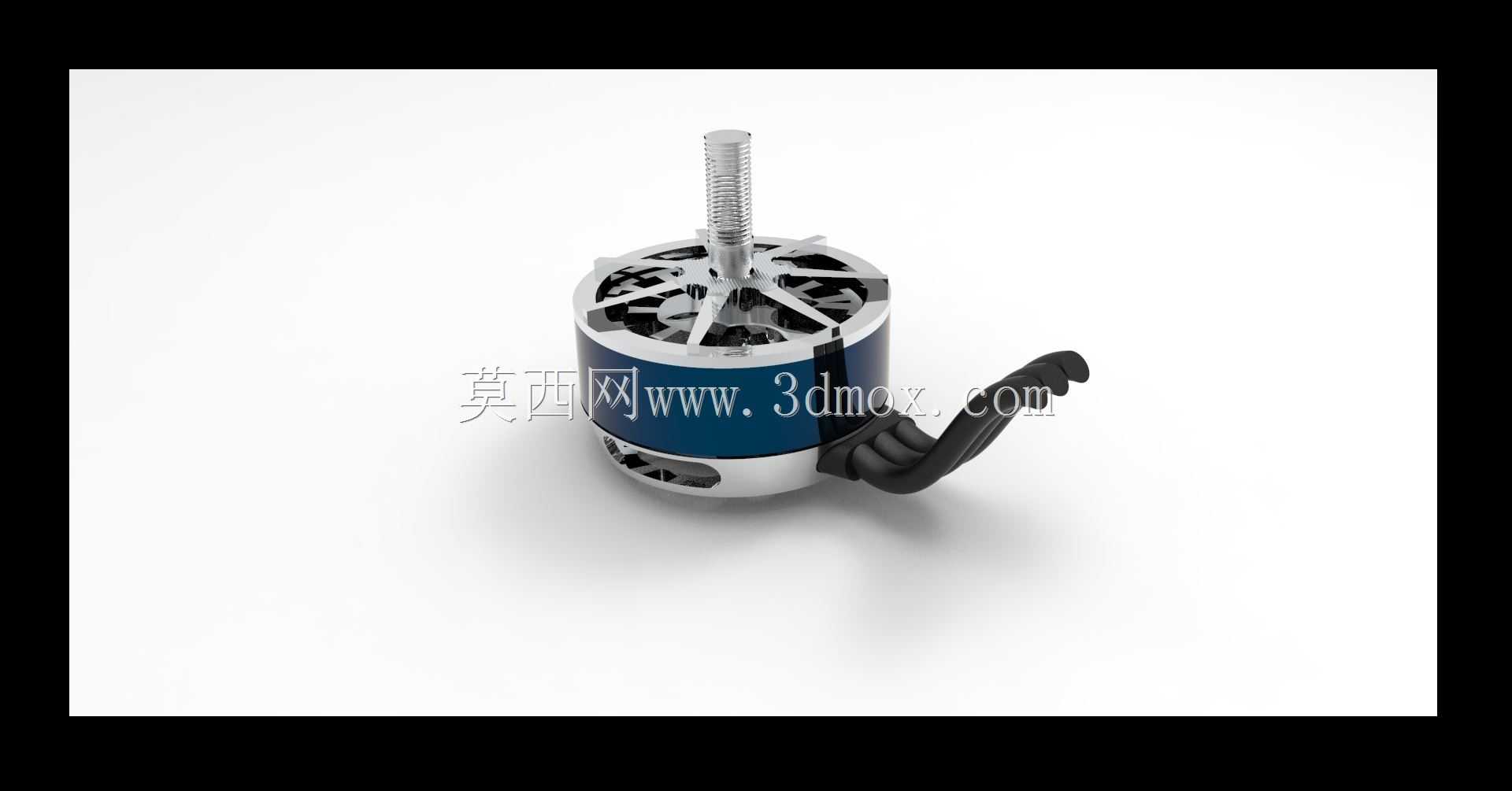

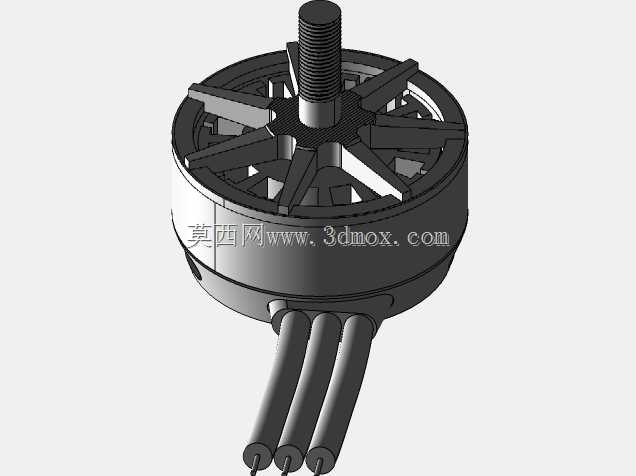

这款外转子结构的动力部件，主要面向多旋翼无人机、小型航模以及轻量化移动载具的动力输出场景，在实际应用中承担电能到旋转机械能的转换作用，为旋翼提供稳定的扭矩输出以维持飞行姿态与升力供给。从结构设计逻辑来看，采用外转子布局能够在相同定子尺寸下获得更大的扭矩输出半径，适配大尺寸螺旋桨的低转速大扭矩需求，避免了减速齿轮组带来的传动损耗与维护成本，定子绕组固定在中心基座上，中心轴采用带外螺纹的实心金属轴设计，既可以通过螺纹配合锁紧桨座，也能作为安装基准穿过机臂安装孔，配合螺母完成整机固定，安装边界上中心轴的螺纹段长度预留了足够的桨座与减震垫安装空间，转子外壳的径向尺寸控制紧凑，不会与相邻机臂上的螺旋桨产生运动干涉。出线端采用多股硅胶线并排引出的设计，线体根部做了防弯折的应力释放结构，避免飞行过程中震动导致线芯断裂，出线方向沿转子切线方向排布，方便沿机臂内部走线梳理，减少飞行过程中的风阻。转子外壳采用镂空开窗设计，一方面能够在旋转过程中带动气流穿过定子绕组间隙，带走绕组工作产生的热量，避免长时间大负载下绕组过热退磁，另一方面镂空结构能够降低转子自身的转动惯量，提升电机的动态响应速度，让飞行姿态调整时的动力跟进更迅速。定子铁芯采用多片硅钢片叠压结构，能够有效降低涡流损耗，提升电能转换效率，绕组的排布方式适配常规的三相无刷电调驱动逻辑，无需定制驱动方案即可适配市面主流的航模电调产品。端盖部分采用轻量化金属材质，兼顾结构强度与散热需求，转子磁钢贴合在转子外壳内壁，与定子铁芯之间保留均匀的气隙，避免旋转过程中出现扫膛问题，整体的装配公差控制在合理范围内，既保证转动顺畅无卡滞，也不会因为间隙过大导致扭矩输出效率下降。在实际选型适配时，可根据起飞重量与螺旋桨尺寸匹配对应的KV值版本，安装时需注意中心轴与机臂安装面的垂直度，避免旋转过程中出现动平衡偏差导致的整机震动，接线时需注意三相线的相序匹配，若出现转向反向问题调换任意两相接线即可调整转向，日常使用中需避免异物进入转子与定子的间隙，防止绕组被刮伤造成短路故障。
