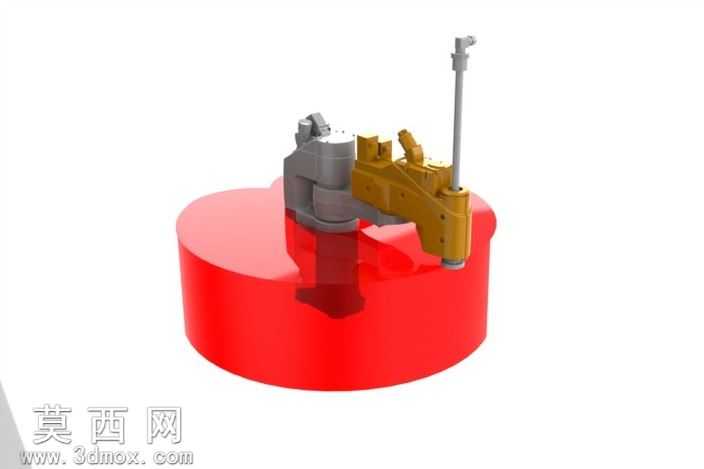

平面关节型高速装配工业机器人结构模型

本模型为平面关节型高速装配工业机器人的三维结构建模成果，建模过程中严格遵循工业机器人的实际设计逻辑，先从基座部分开始搭建：底部圆形基座采用一体化实体建模，还原了实际设备中厚重稳固的支撑结构，建模时对基座的安装定位孔、内部走线空腔都做了精准的结构还原，保证基座部分的结构合理性与实际装配逻辑一致。在机械臂主体建模环节，针对大臂、小臂的关节连接结构做了精细化处理，两个转动关节处还原了谐波减速器的安装位、伺服电机的嵌入结构，关节处的转动配合间隙按照实际工业设备的装配公差做了预留，既保证模型结构的严谨性，也能直观呈现平面关节机器人水平方向转动、垂直方向拾放的运动特性。执行末端部分，建模还原了快换夹具的安装接口、拾料杆的伸缩导向结构，对末端执行器的气路走线槽也做了细节刻画，完整呈现装配作业端的功能结构。材质渲染环节，基座部分采用亮面红色工程塑料材质，调整材质的反光度与粗糙度参数，还原工业设备底座常用的防护涂层质感；机械臂的金属结构部分采用哑光金属漆材质，区分出铸铝壳体与钢制传动件的材质差异，执行末端的金属杆采用亮面金属材质，突出加工件的光洁质感；渲染时采用柔和的工业场景打光，避免过强的反光遮挡结构细节，同时添加轻微的环境遮蔽效果，让各部件的装配层次更加清晰。设计思路上，这款模型聚焦高速装配场景的需求，将机械臂的转动惯量做了优化呈现，大小臂的结构采用轻量化的异形壳体设计，在保证结构强度的前提下降低臂身重量，匹配高速作业时的动态响应要求；整体结构完全按照实际Staubli同类型平面关节机器人的比例缩放建模，各关节的运动行程、安装接口尺寸都参考真实设备参数设置，既可以作为工业机器人结构教学的演示模型，也能为自动化装配线的布局仿真提供精准的设备模型参考，模型完整还原了设备从基座到执行末端的全部装配关系，没有遗漏关键的连接、传动结构细节。
