实验室龙门式TBot自动化作业机器人

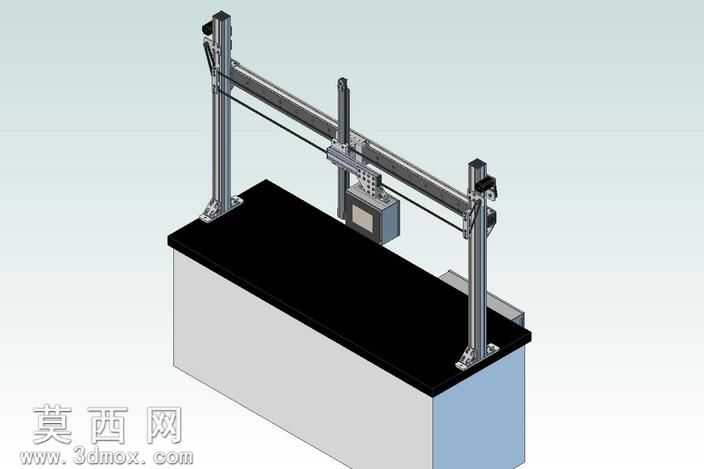

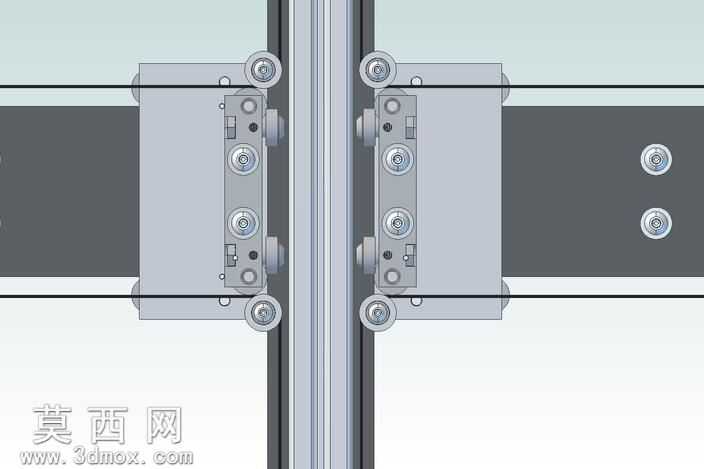

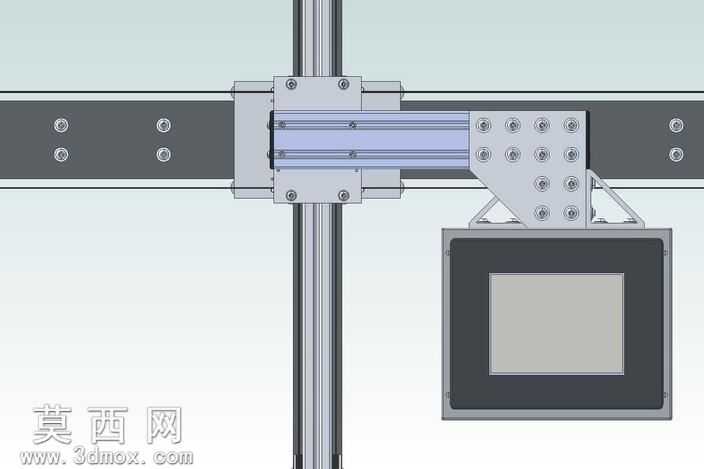

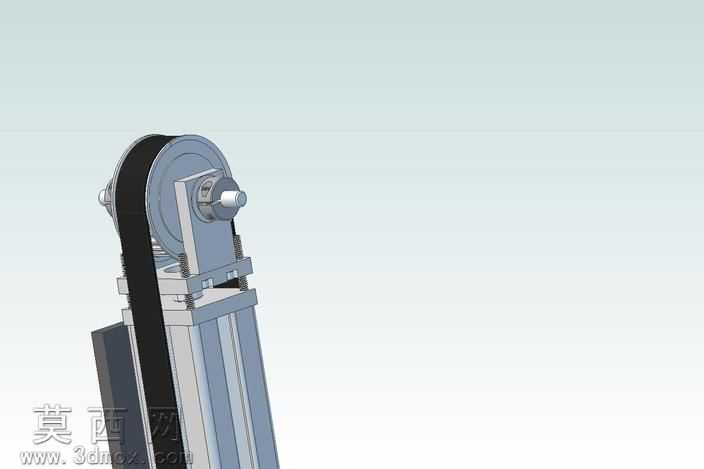

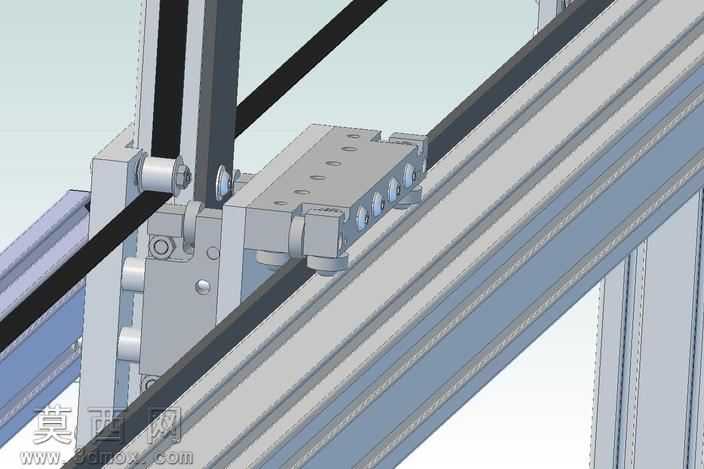

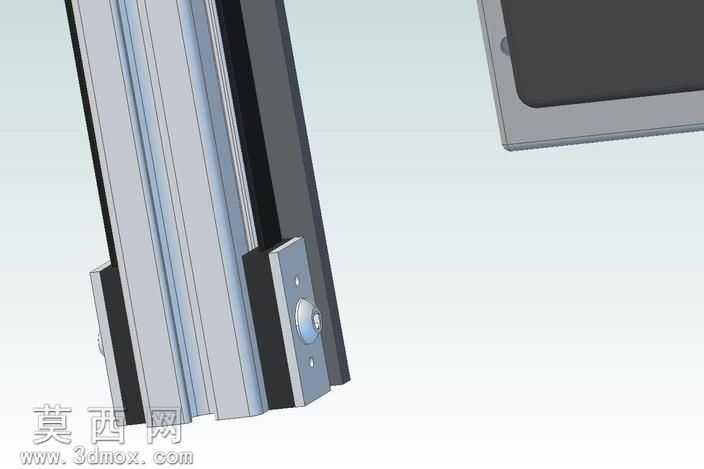

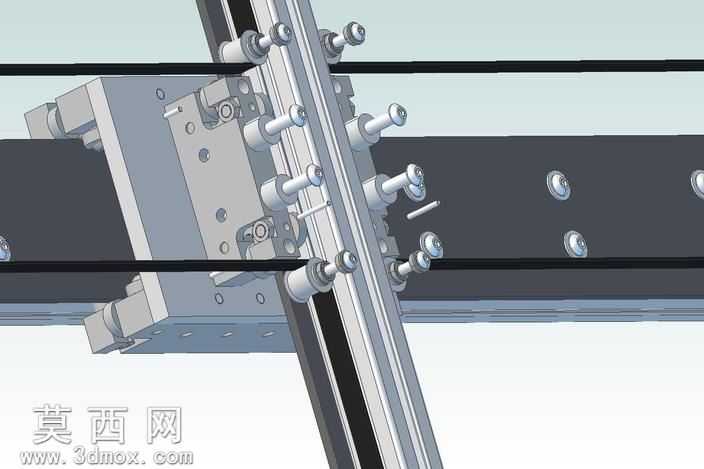

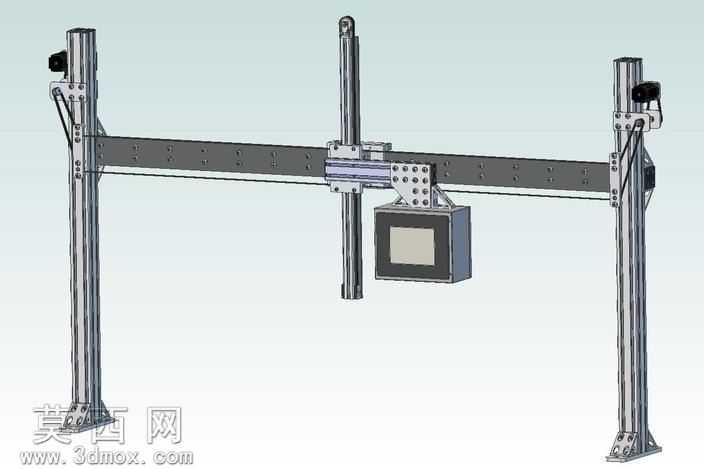

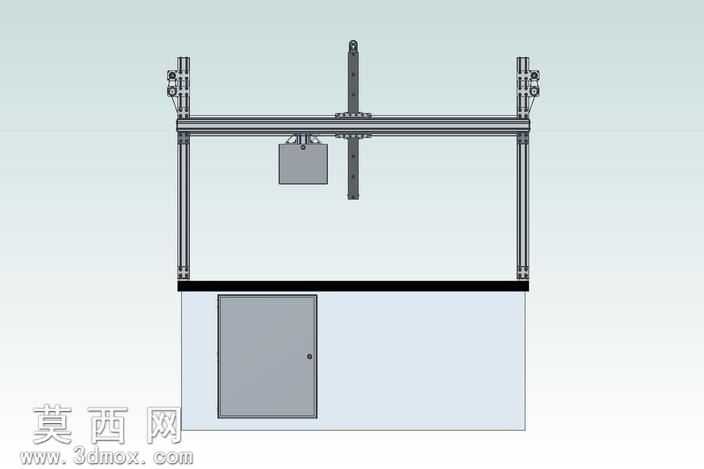

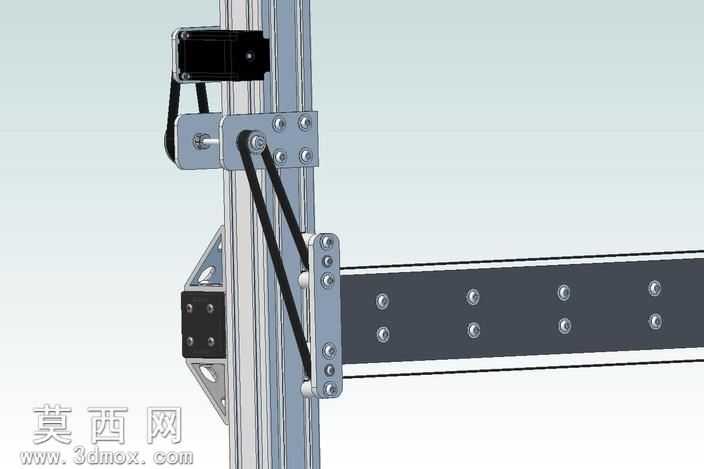

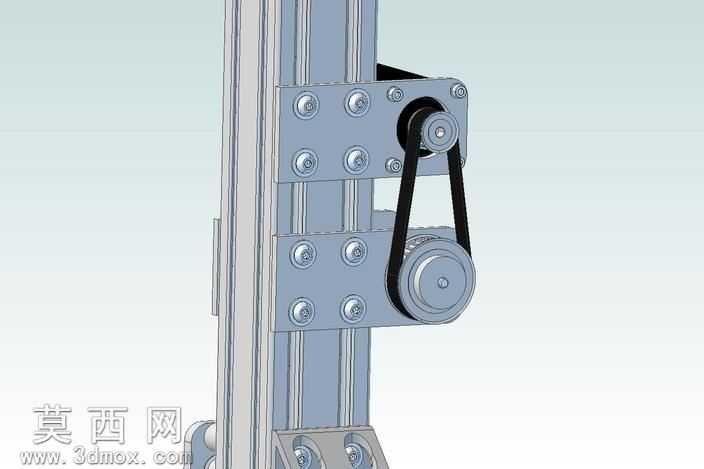

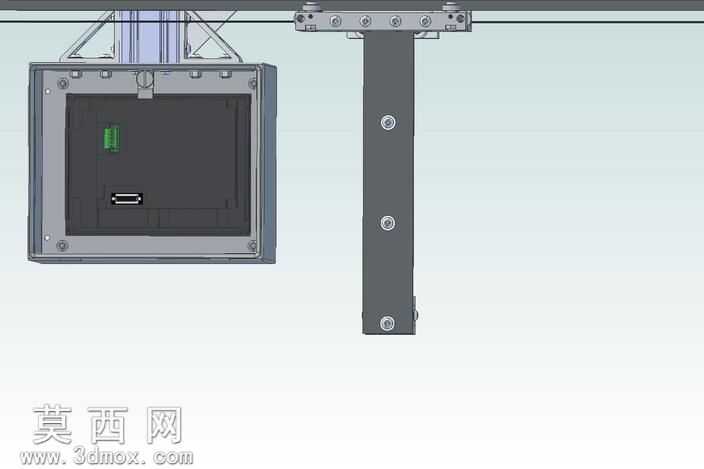

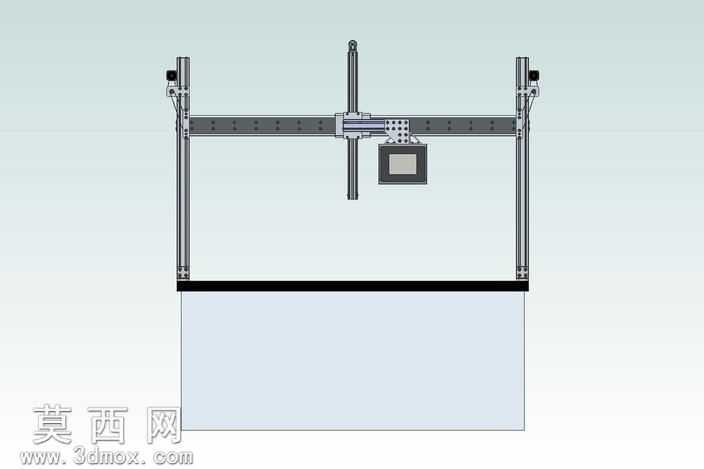

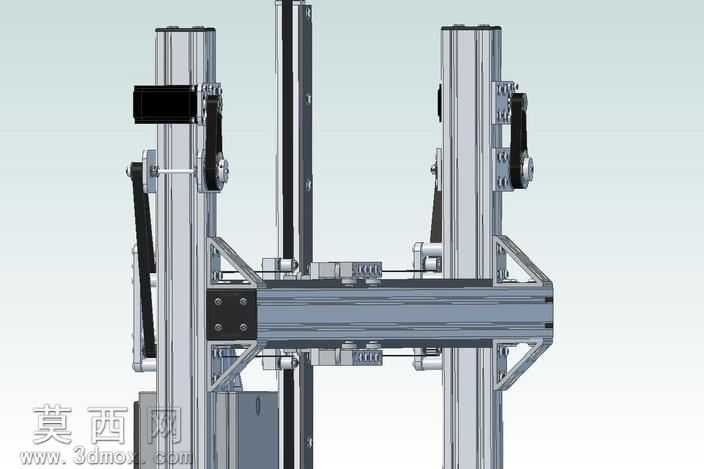

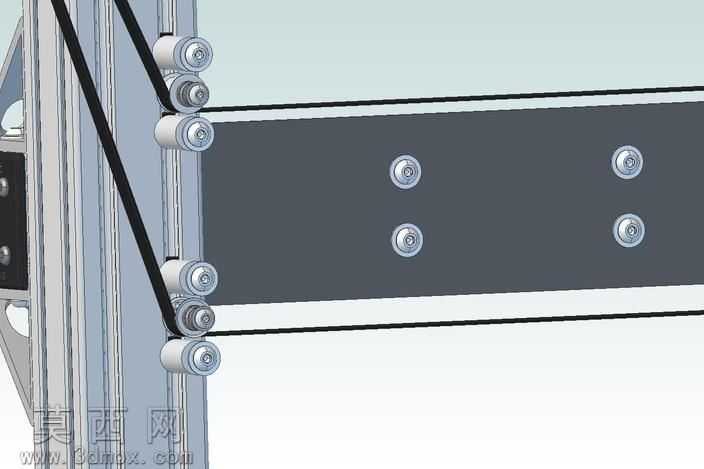

本作品为实验室场景定制的龙门式TBot机器人三维模型，整体采用双立柱支撑的龙门架构设计，建模过程严格遵循机械装配逻辑完成各部件的参数化搭建。模型主体以工业铝型材作为基础承载框架，两根垂直立柱对称分布于横向长梁两端，立柱底部设置带安装孔的固定底座，保障整体结构的安装稳定性与承重能力；横向主梁上搭载可沿X轴滑动的移动滑座，滑座下方连接垂直布置的Z轴传动组件，末端挂载方形作业执行端安装盒，可根据实验需求搭载不同功能的作业终端。建模阶段对线性传动结构做了精细化还原，包含8020系列铝型材框架的槽道细节、SDP SI规格滑轮与同步皮带的啮合结构、线性导轨的滑块配合面特征，所有硬件连接件的安装位、螺栓孔位均按照麦克马斯特标准件库的参数1:1还原，确保模型可直接用于结构验证与装配干涉检查。模型渲染阶段采用工业机械常用的金属材质表现，铝型材部件赋予哑光银白阳极氧化质感，传动部件做金属光泽处理，同步皮带采用哑光黑色橡胶材质，挂载的控制盒部分搭配深灰壳体与浅灰操作面板，通过材质区分清晰呈现各部件的功能分区，整体渲染效果贴合真实工业设备的视觉特征。设计思路围绕实验室数控作业需求展开，采用步进电机搭配驱动程序的运动控制方案，预留了PLC与人机交互界面的直接对接接口，可实现X、Z双轴的精准点位运动与轨迹运动，能够满足实验室场景下的物料搬运、点位作业、简易加工等多样化定制需求，双立柱龙门的结构形式相比单臂结构拥有更大的作业覆盖范围与更高的结构刚性，适配实验室桌面或固定工位的安装使用场景。
