双轴直角坐标工业机械手结构设计

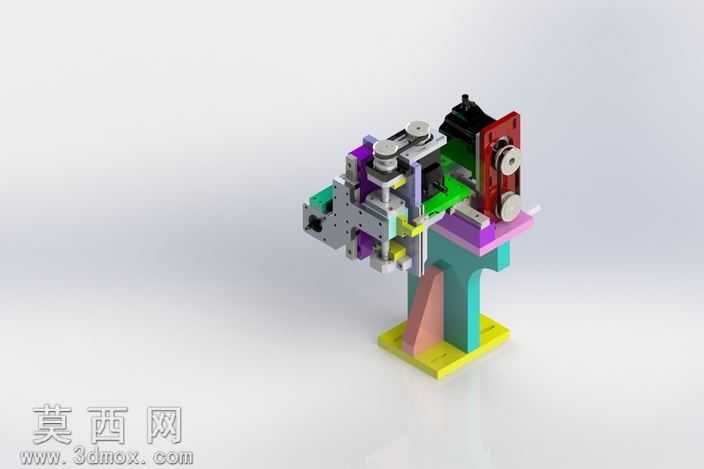

本作品为双轴直角坐标执行机构的三维建模设计，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸进行精准约束，确保各运动部件之间无干涉、装配逻辑符合实际生产加工要求。建模阶段从基座的支撑结构开始搭建，首先完成底部多色拼接的安装基座建模，基座采用阶梯式支撑结构，分别预留Y轴与Z轴运动模组的安装定位孔位，确保整体机构的安装基准统一，降低后续装配的累计误差。完成基座建模后，依次搭建两个轴向的运动传动结构，传动部分采用同步带传动搭配线性导轨的组合方案，建模时精准还原同步轮的齿形结构、同步带的张紧调节机构、线性导轨的滑块安装槽位，同时对驱动电机的安装法兰、电机与同步轮的连接轴结构进行精细化建模，还原真实的传动连接逻辑。在执行末端的结构设计上，搭载了可适配不同工装夹具的安装面板，面板上预留标准化的安装螺孔阵列，可根据实际作业需求更换夹爪、吸盘等不同执行元件，拓展机构的应用场景。材质渲染阶段，针对不同零部件的实际材质属性赋予对应的材质参数：结构支撑件采用硬质阳极氧化铝材质，呈现细腻的磨砂金属质感；传动同步轮、安装螺丝等标准件采用不锈钢材质，还原金属高光反射效果；同步带采用聚氨酯橡胶材质，表现出哑光带细微颗粒的橡胶质感；基座的支撑立柱部分分别赋予不同的彩色工程塑料材质，既区分不同的结构模块，也让整体模型的视觉层次更加清晰。设计思路上，该双轴直角坐标机构主打小行程高精度的点位移栽作业，整体结构紧凑占用空间小，两个轴向的运动相互独立，可通过控制系统编程实现平面内任意点位的精准定位，适用于电子元器件分拣、小零件上下料、精密点胶等自动化作业场景。建模过程中对所有运动副添加了合理的装配约束，可直接用于运动仿真模拟，验证机构的行程范围、运动速度以及极限位置的干涉情况，为后续的实物加工制作提供完整的三维数据支撑，减少实物打样的试错成本。
