可拼接单部件立方星框架结构设计

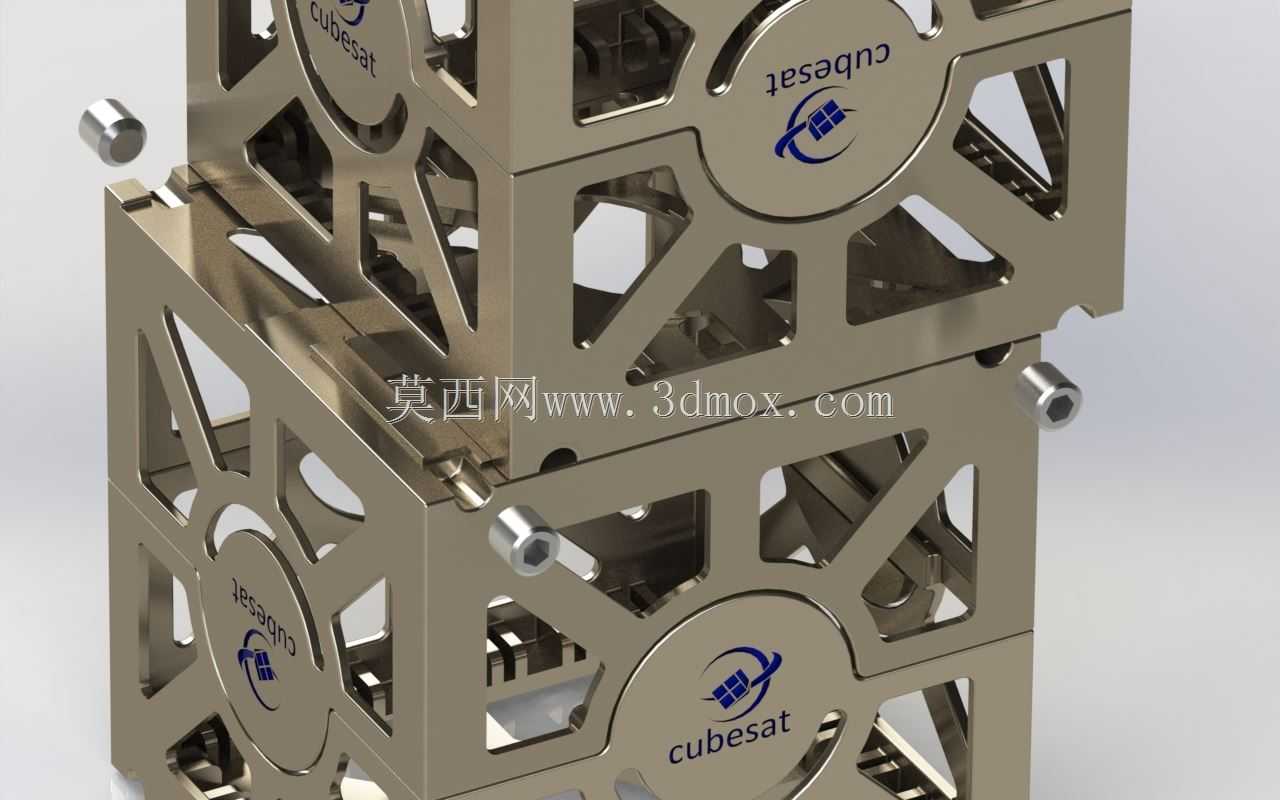

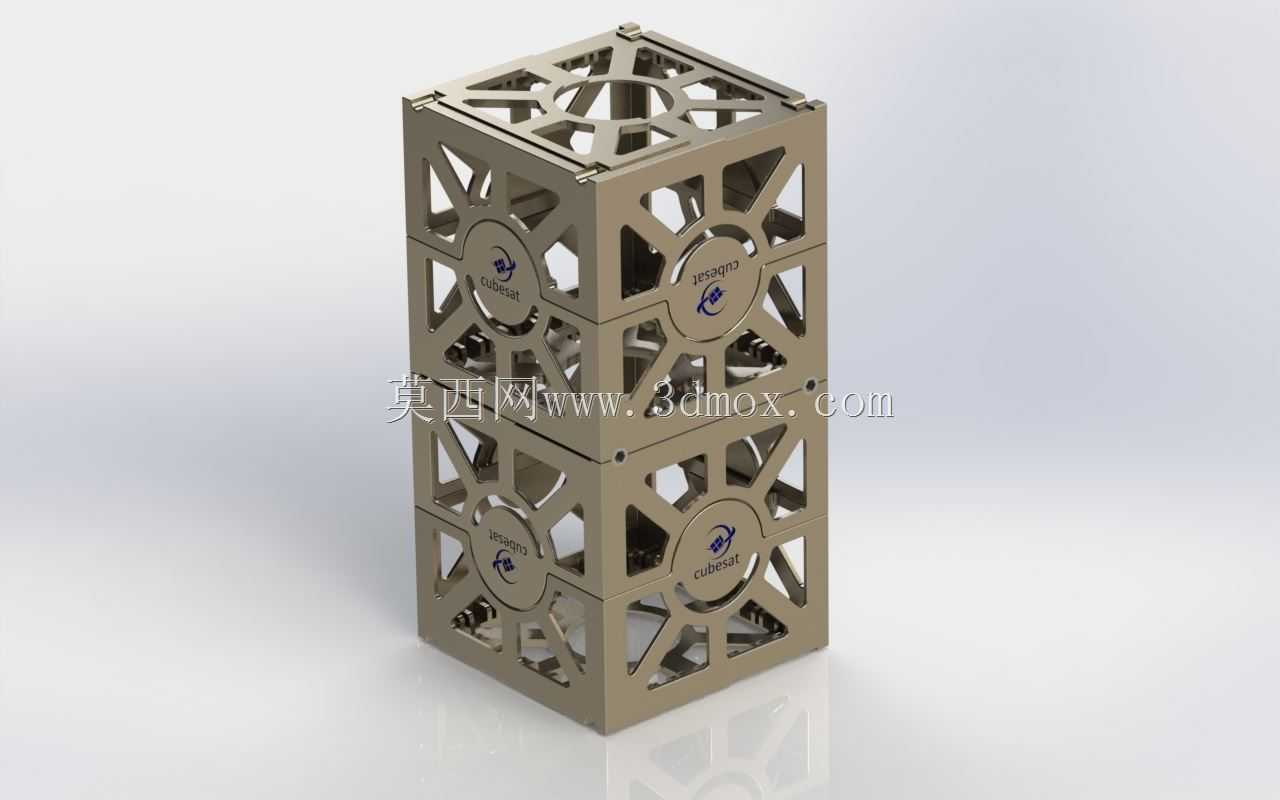

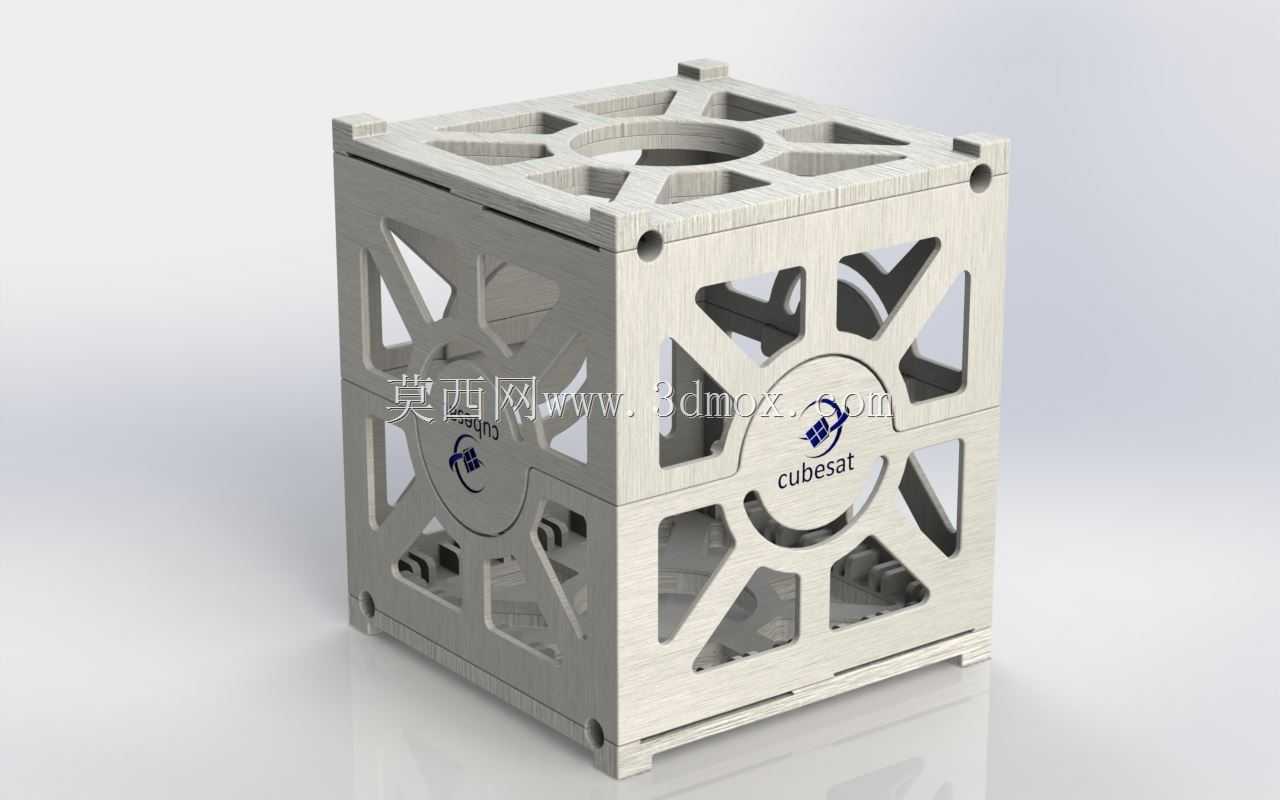

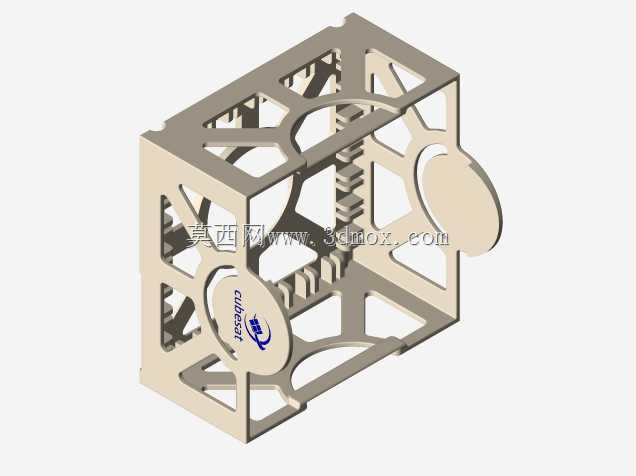

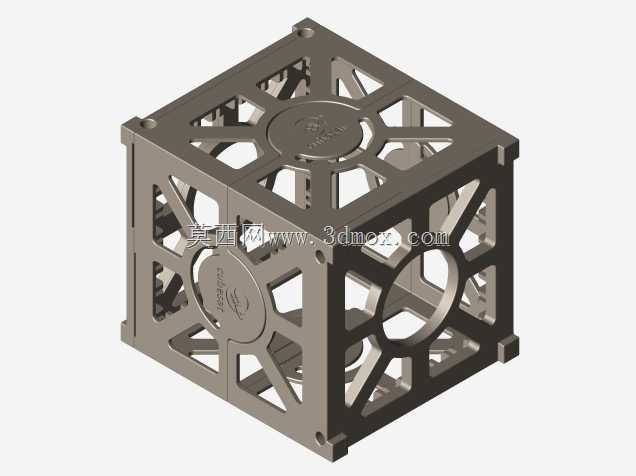

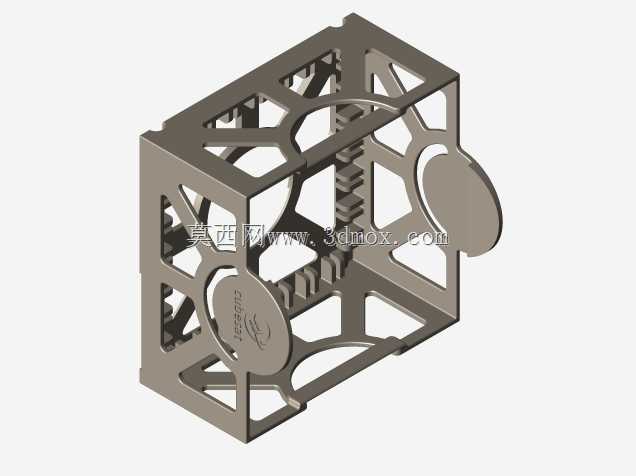

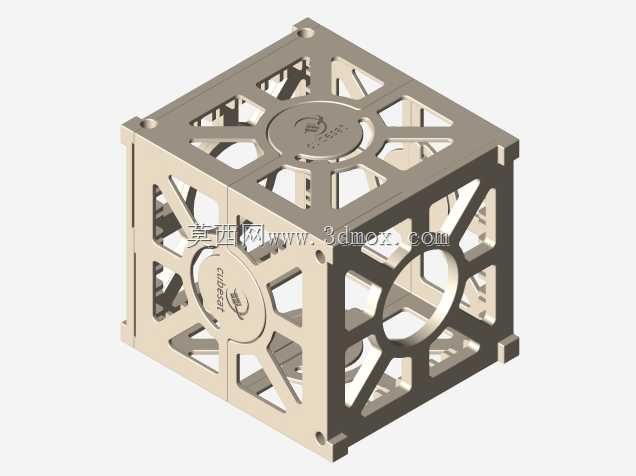

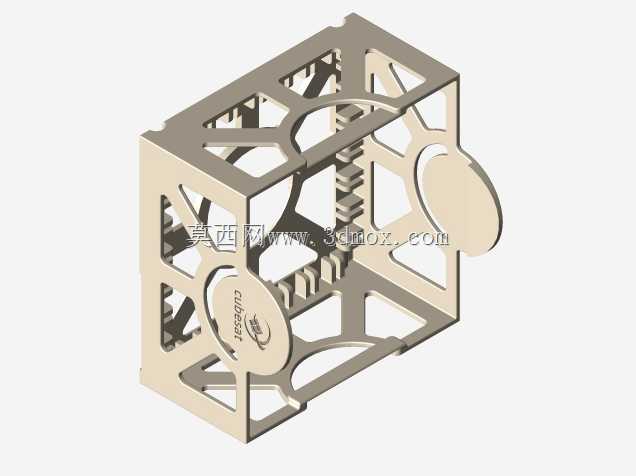

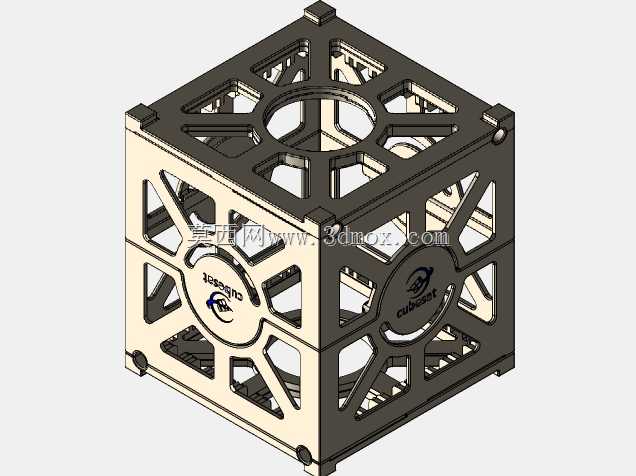

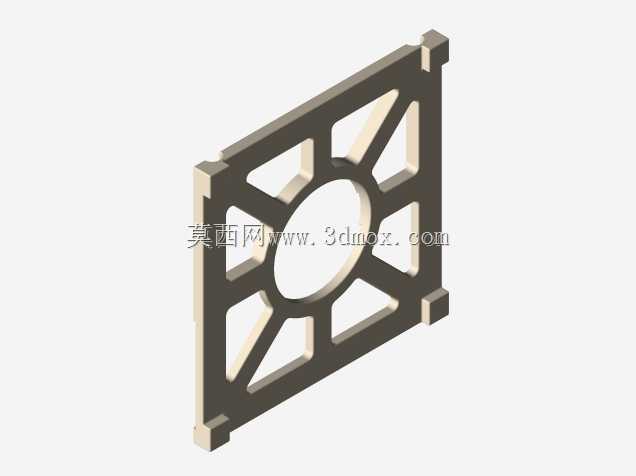

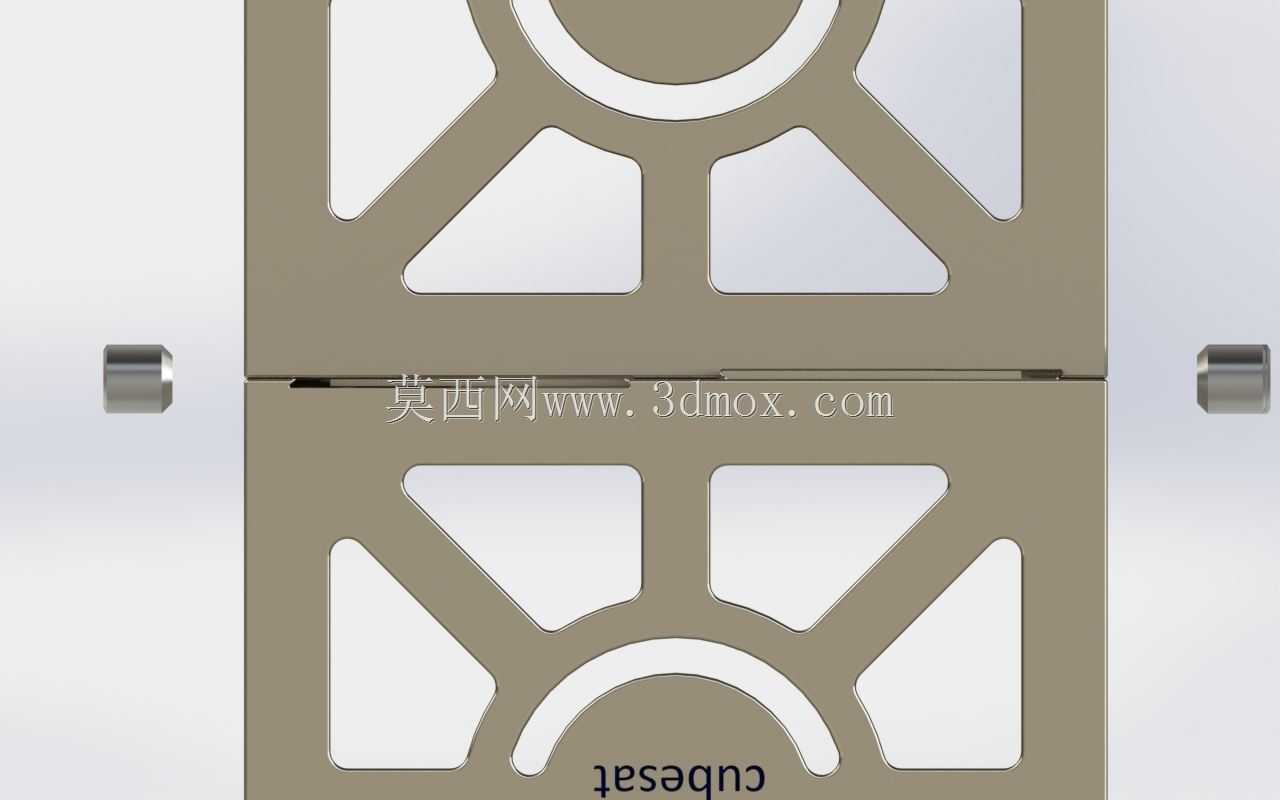

在微小卫星快速迭代研发的当下，立方星作为低成本航天载荷载体，其结构件的标准化、快速制备能力直接影响整星的研发与验证周期。这款单部件式的立方星主体框架，核心面向1U及以上规格立方星的快速组装需求，适配高校航天载荷验证、商业微小卫星批量部署等实际场景，解决传统立方星框架零件数量多、装配工序繁琐、定制加工周期长的痛点。从结构设计逻辑来看，整个框架采用一体化单零件构型，所有安装位、拼接导向结构都集成在单个零件上，不需要额外加工定制连接件，使用者仅需制备两个及以上相同的该零件，将对应拼接面朝向对齐后，即可通过零件自带的V型导向槽完成滑动拼合，拼合到位后仅需四个套筒固定螺钉即可完成相邻框架段的锁固，大幅压缩整星结构的装配工时，同时减少多零件装配带来的累积误差，提升框架整体的形位精度。框架主体采用镂空桁架式构型，在保证整体结构刚度满足航天发射阶段力学载荷要求的前提下，尽可能去除非承载区域的材料冗余，有效降低结构件自身重量，为星上载荷、电源、姿控组件预留更多的重量配额。框架表面预留了标准化的载荷安装凸台，凸台上带有标识定位区，可直接粘贴太阳能电池片、星载传感器标识，同时凸台的平面度经过结构优化，能够满足星载敏感器、天线组件的安装基准要求，不需要额外对安装面进行二次加工。在安装边界层面，单段框架的拼接导向槽采用对称式设计，相邻零件拼合后无突出结构，整体外轮廓严格遵循立方星的标准尺寸规范，能够适配通用的立方星分离机构，不需要对分离装置进行定制改造。框架上预留的螺钉安装孔采用沉头设计，锁固后螺钉头完全沉入结构内部，不会突出外表面干扰太阳能电池片的铺贴或是分离机构的适配。这种单零件可拼接的设计思路，同时适配增材制造的工艺特性，不需要额外设计支撑结构即可完成制备，无论是研发阶段的小批量样件快速打样，还是后续批量生产阶段的工艺适配，都具备极强的实用性，能够帮助研发团队快速完成结构件的迭代验证，缩短整星的研发流程。框架的镂空结构同时兼顾了星上设备的散热需求，星载电子设备工作产生的热量可以通过镂空区域直接完成热辐射交换，不需要额外设计复杂的导热路径，进一步简化整星的热控设计难度。
