Trex450直升机金属机架结构设计

这套Trex450机架是专为450级遥控直升机设计的主体承载结构，作为航模直升机的核心安装基体，所有机载部件都需要依托该框架完成定位装配，直接决定整机的飞行稳定性与部件维护便捷性。在航模运动、小型无人机试验、航拍载机改装等场景中，这类金属机架相比早期塑料机架拥有更高的结构强度与抗形变能力，在做特技飞行动作、承受交变载荷时不会出现框架蠕变导致的舵机中立点偏移问题。

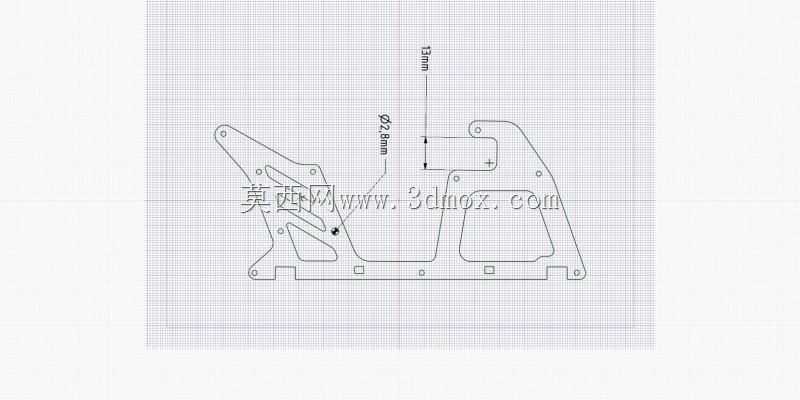

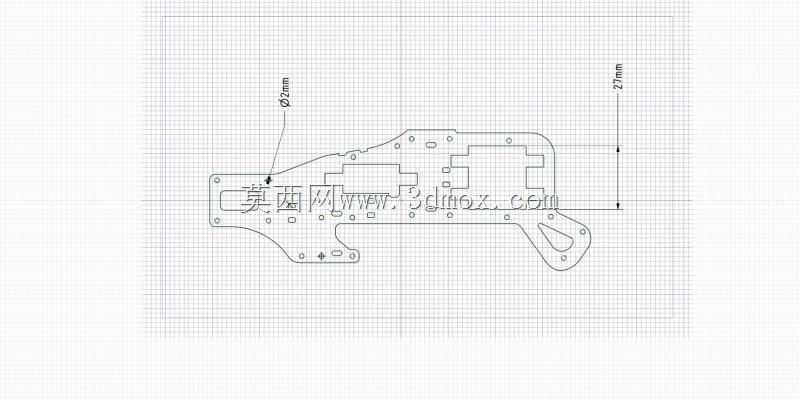

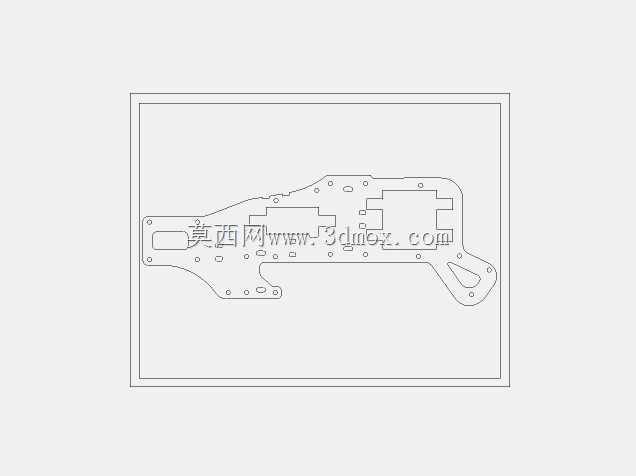

从结构设计逻辑来看，框架采用上下双层铝板叠合的分体式布局，上层板预留了主旋翼主轴安装座、倾斜盘舵机的固定孔位，孔位公差控制在0.1mm以内，保证舵机输出臂与拉杆的运动垂直度，避免飞行过程中出现舵量虚位。下层板主要负责承载电池、电调、接收机等电子部件，镂空区域一方面是为了降低整机自重，将机架整体重量控制在合理区间，避免动力冗余被无效结构重量消耗，另一方面是为电子设备留出散热通道，大电流工作时电调与电机的热量可以通过镂空区域快速流通散出，不会在密闭舱内堆积导致电子元件过热失效。

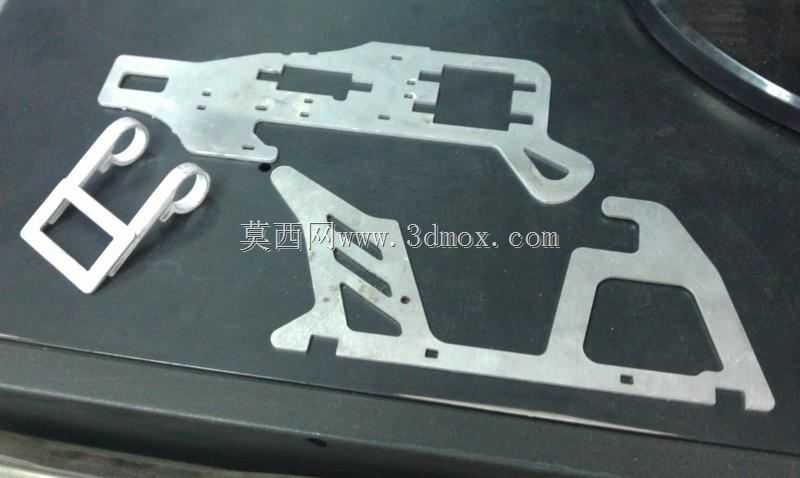

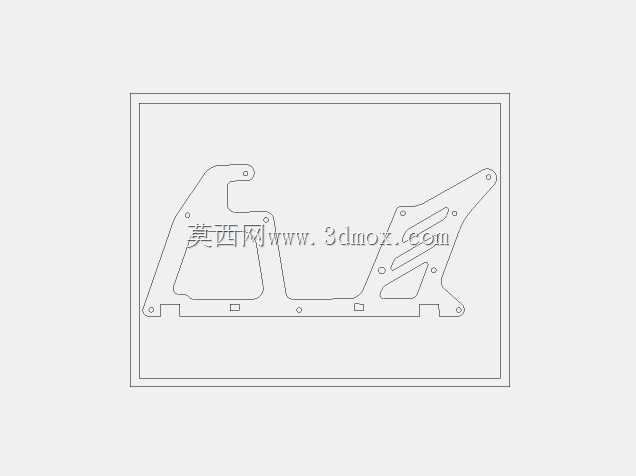

框架两侧的侧板采用弯折加强结构，在起落架安装位、尾管固定座位置做了局部加厚与翻边处理，应对硬着陆时的冲击载荷，不会出现侧板弯折断裂的问题。安装边界上，框架适配标准450级直升机的25mm直径尾管固定座，舵机安装孔位兼容主流9g微型舵机的安装尺寸，电池仓预留的绑带过孔可以适配2200mAh 3S规格航模锂电池的固定需求，主旋翼轴安装孔同轴度经过结构校核，保证主轴转动时不会出现偏摆带来的双桨问题。

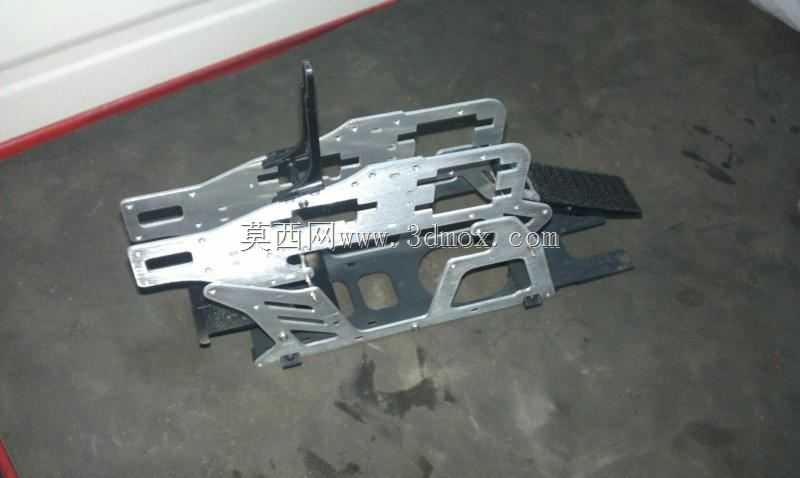

设计过程中特意将飞控安装位设置在框架的重心平衡点位置，减少飞控加速度计的安装误差，降低飞行调试时的参数修正难度。框架上的所有走线槽都做了圆角处理，避免尖锐边角割破舵机线、电调线的绝缘层，减少飞行中出现线路短路的风险。起落架安装孔位采用沉头设计，固定螺丝安装后不会突出框架表面，避免与舵机拉杆运动路径产生干涉。整个框架的装配逻辑采用模块化设计，更换损坏部件时不需要拆解全部结构，单独替换受损板件即可完成维护，大幅降低航模日常使用的维护成本。
