迷彩涂装垂直起降燃料电池无人机结构设计

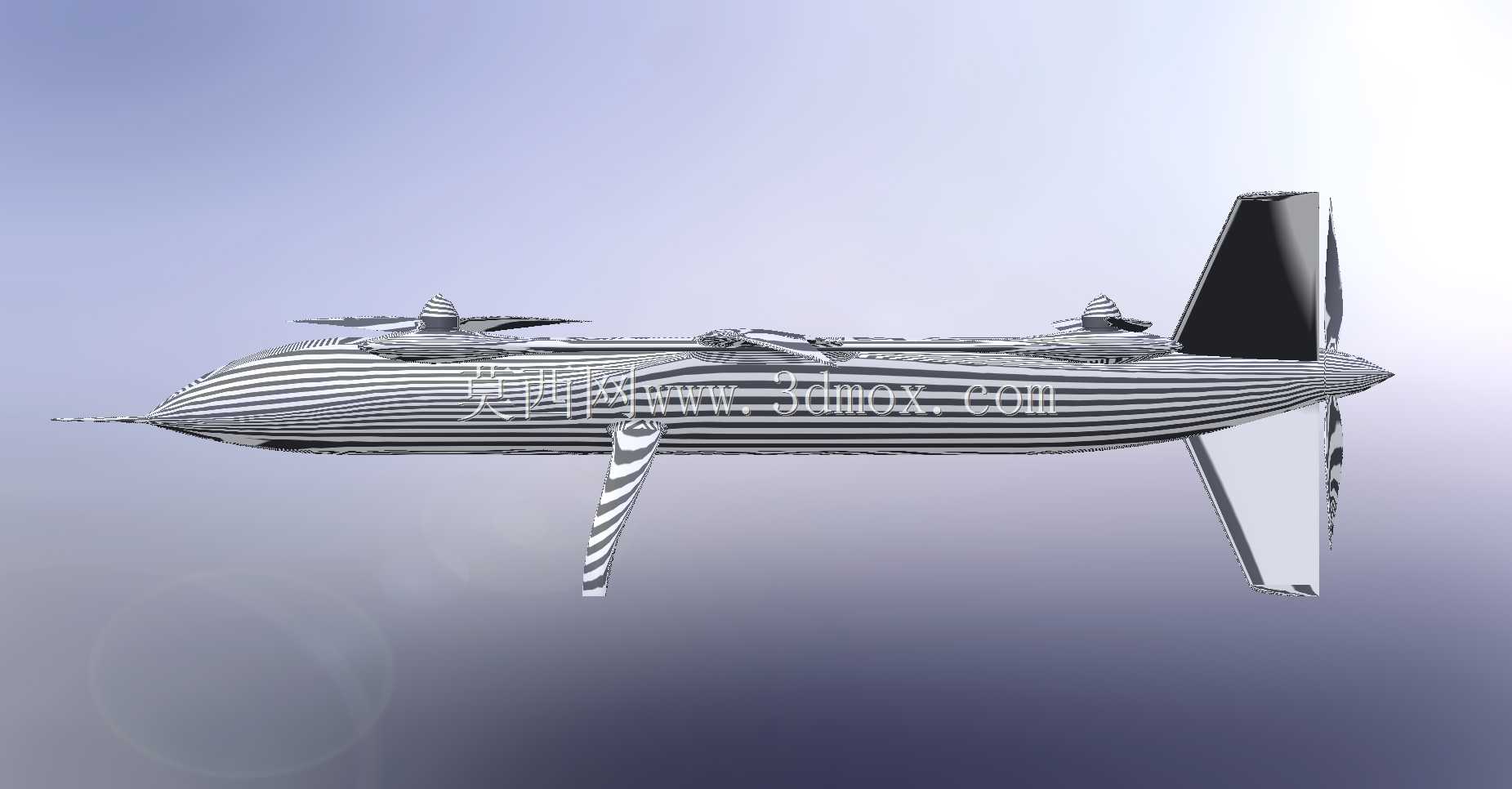

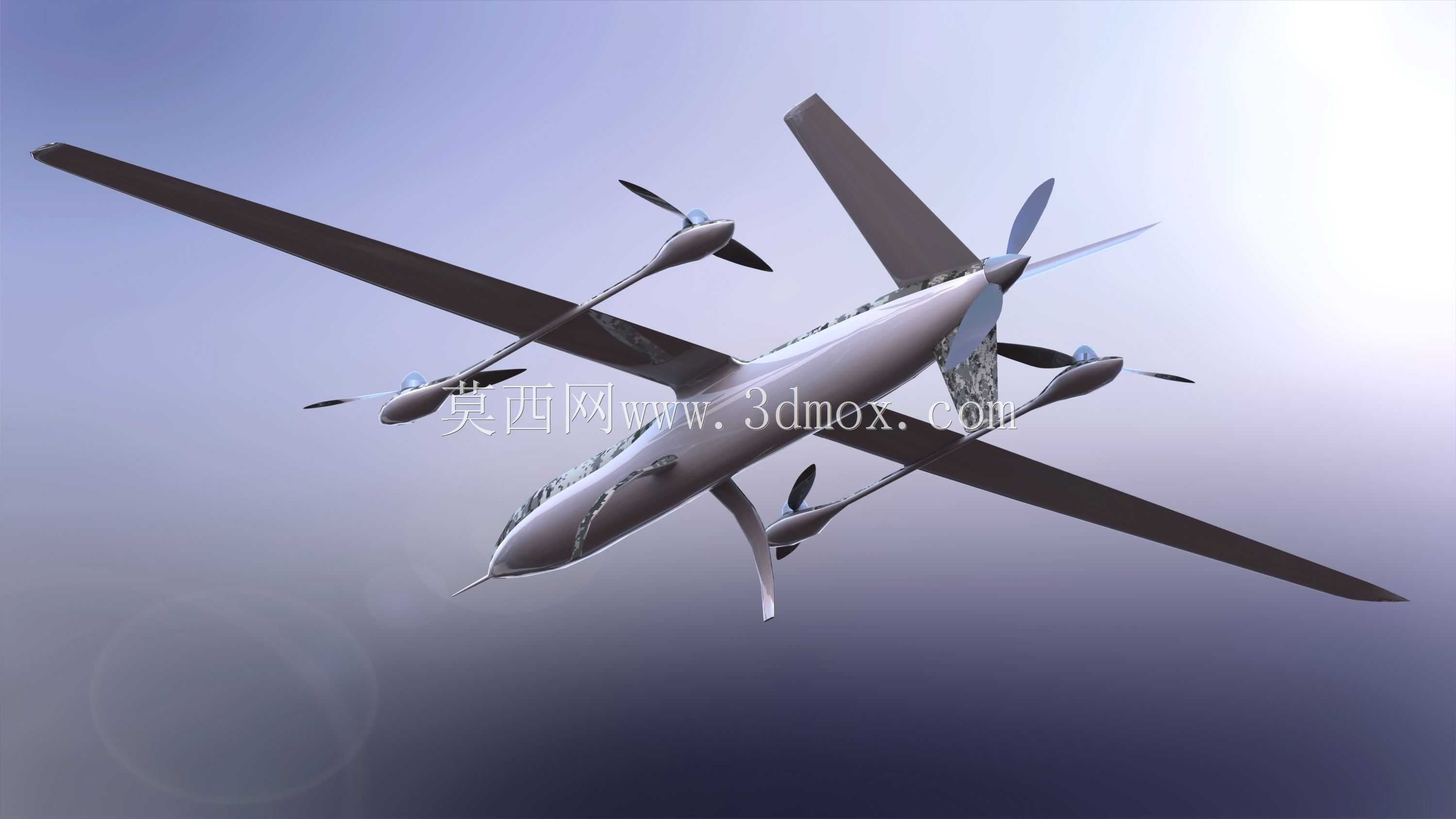

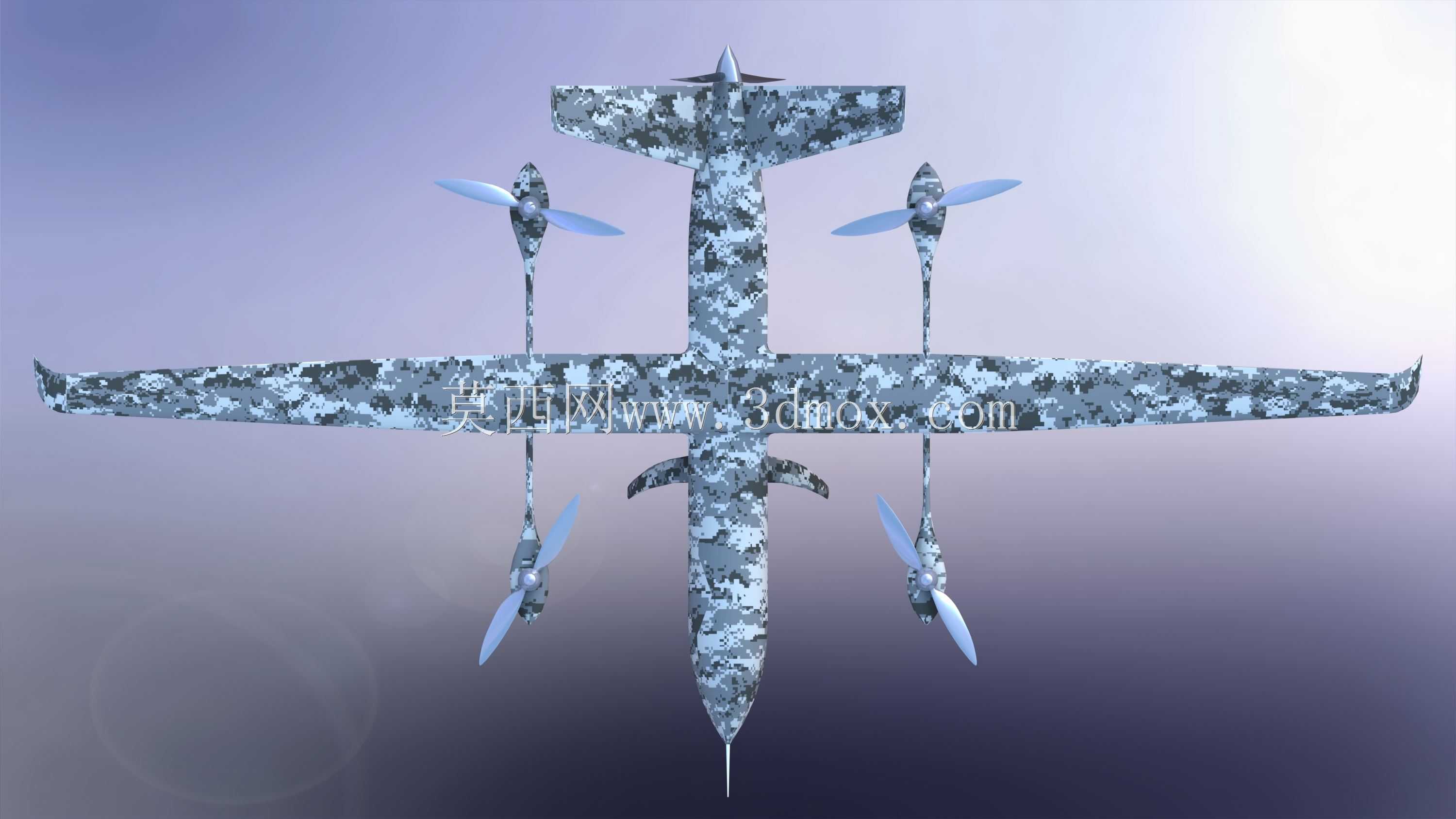

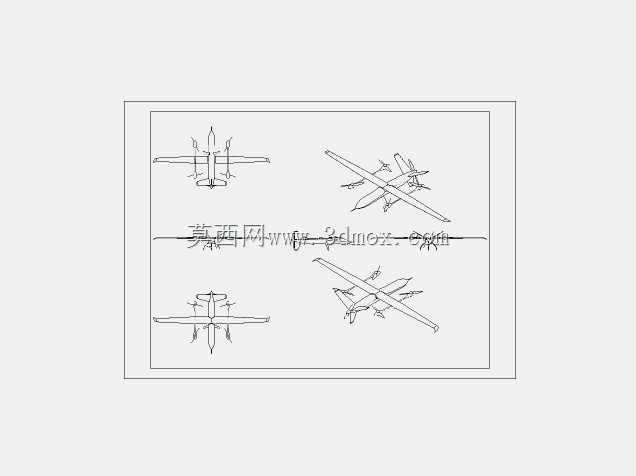

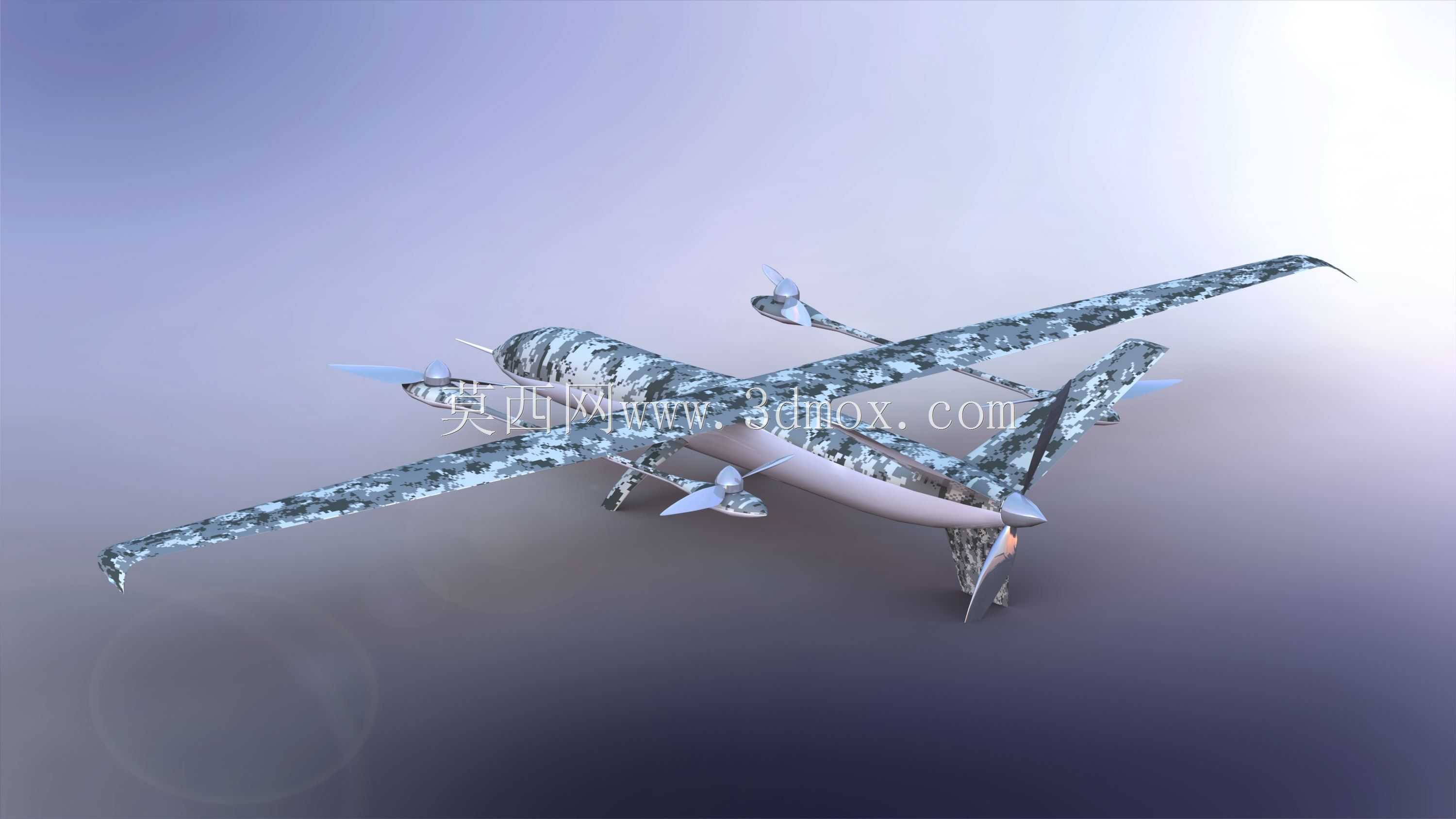

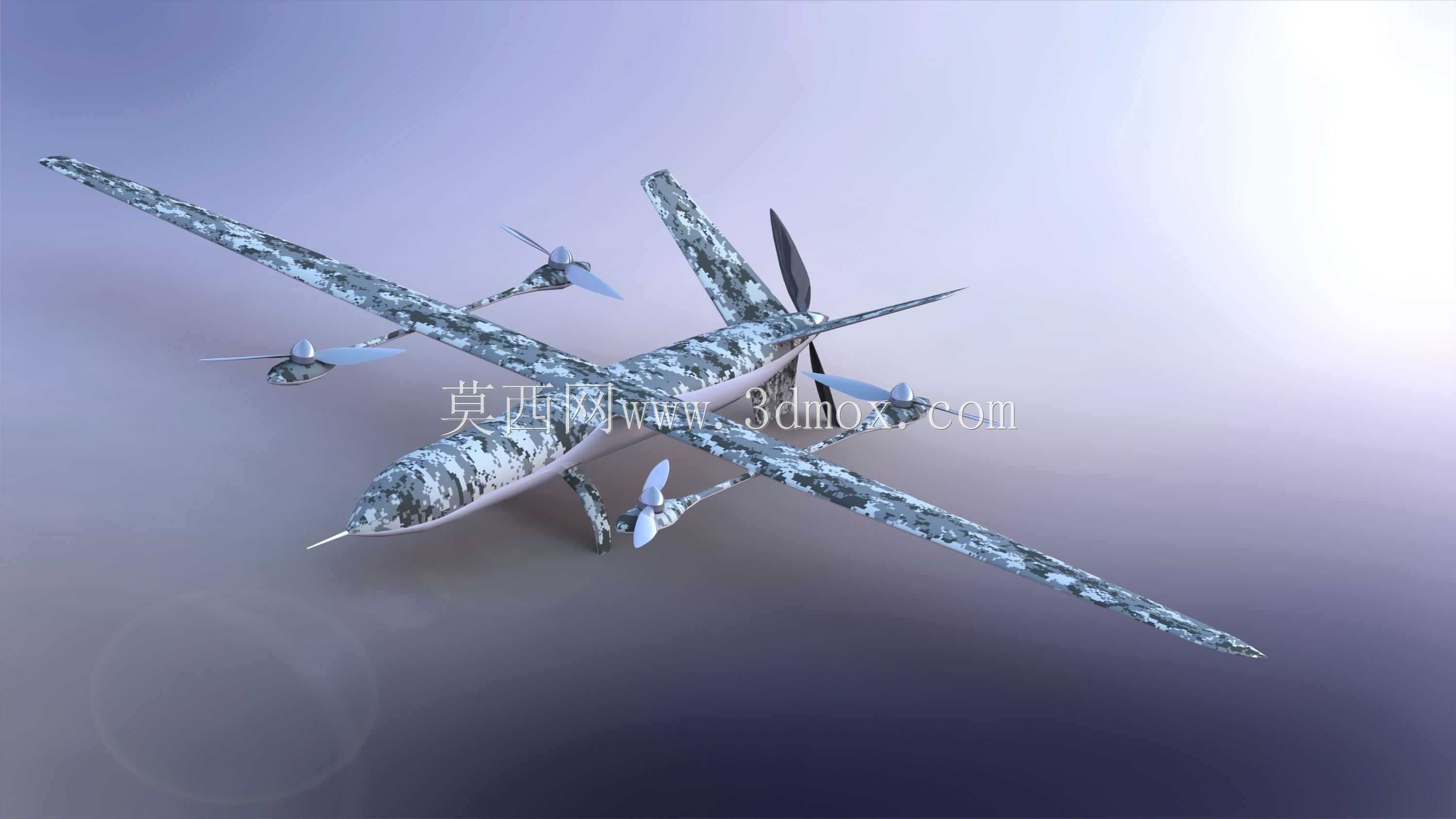

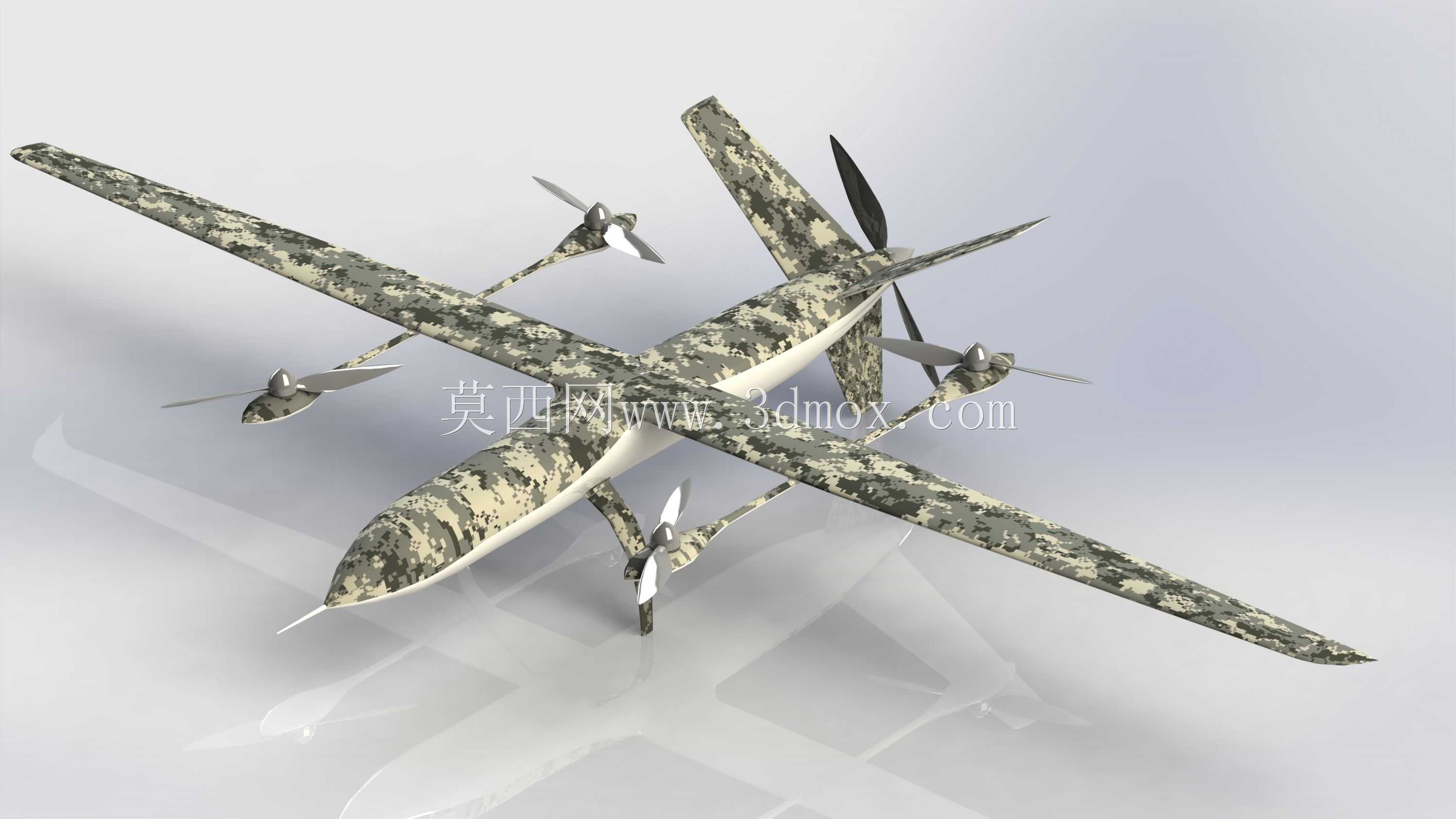

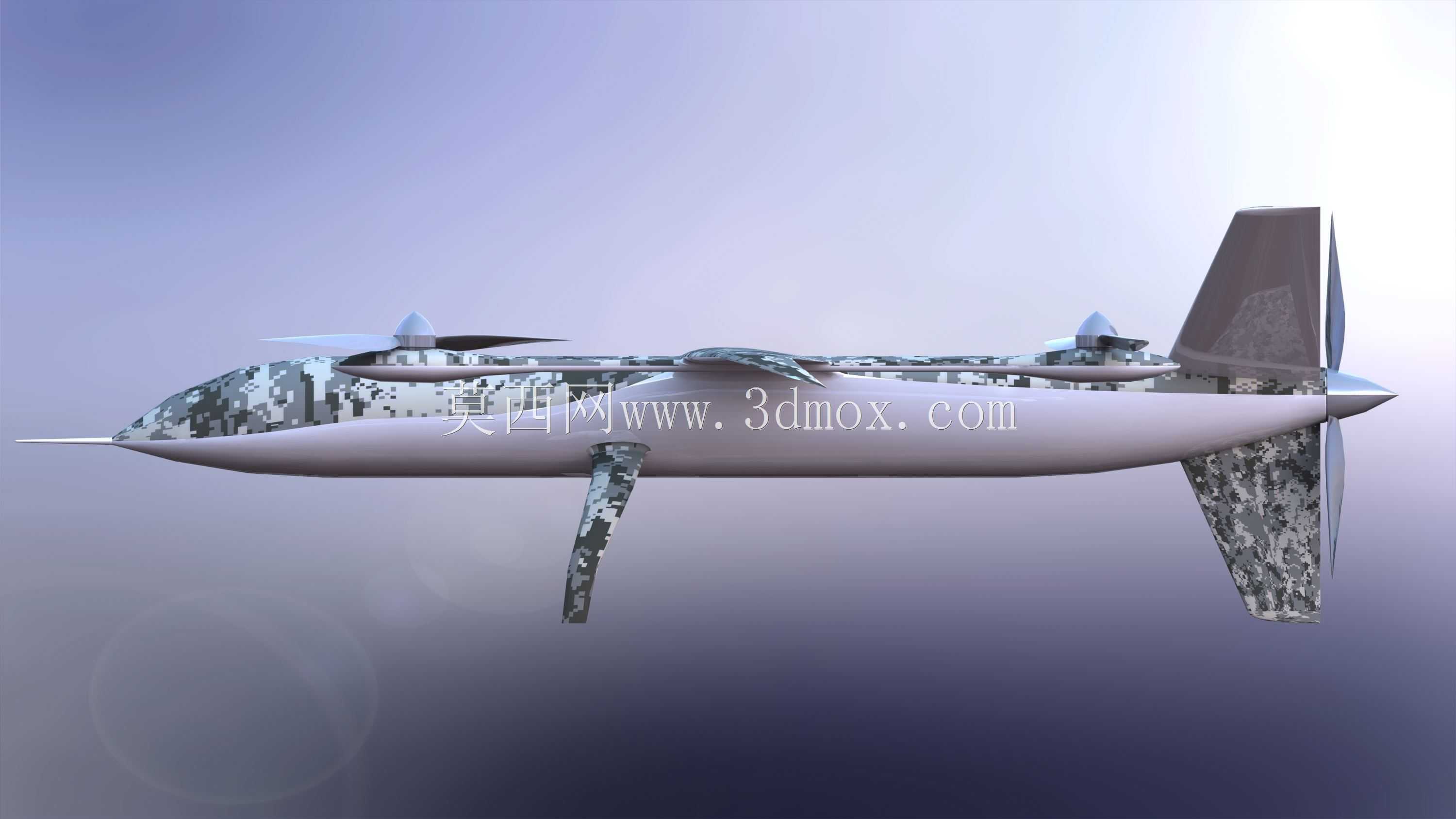

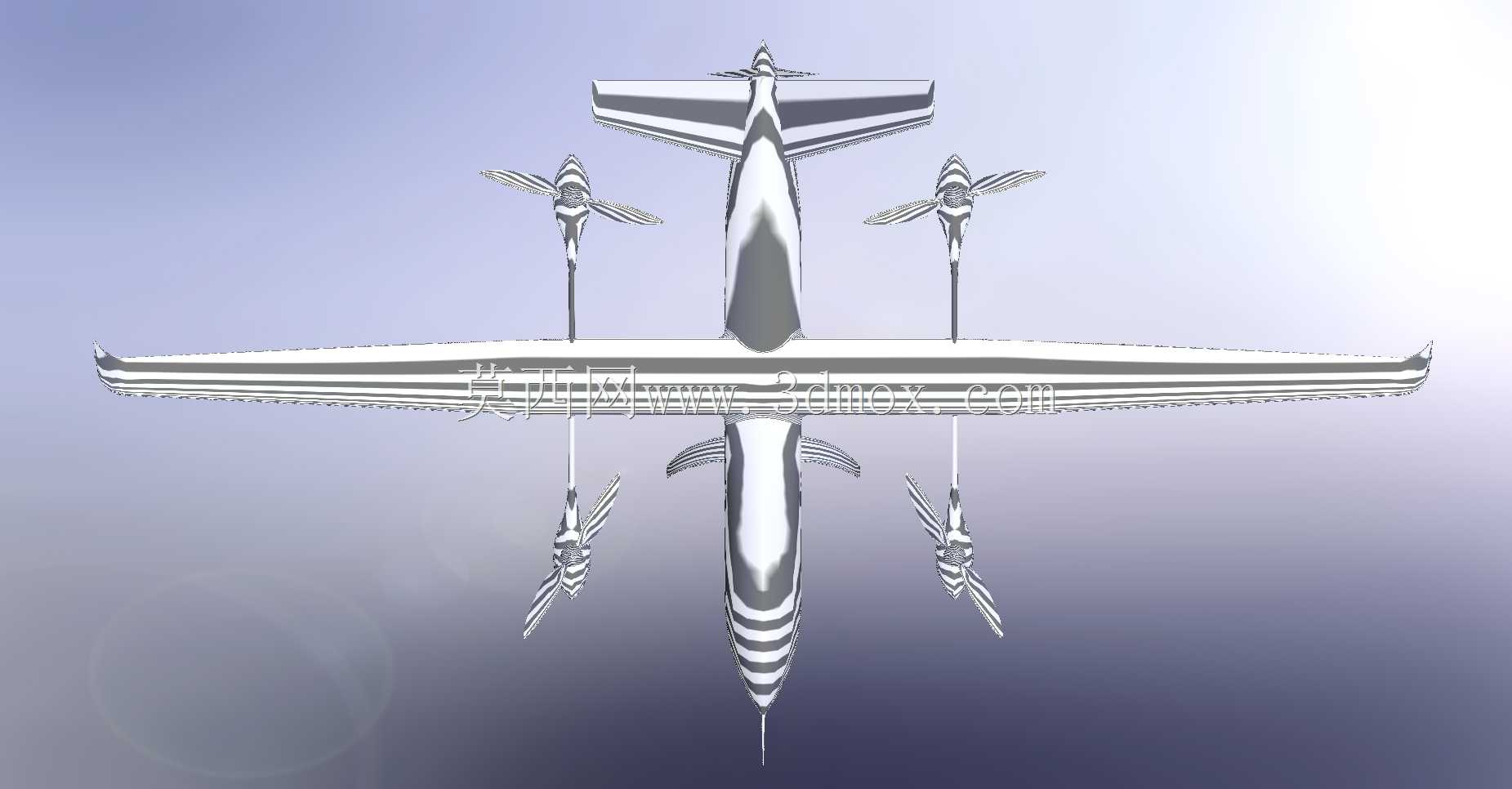

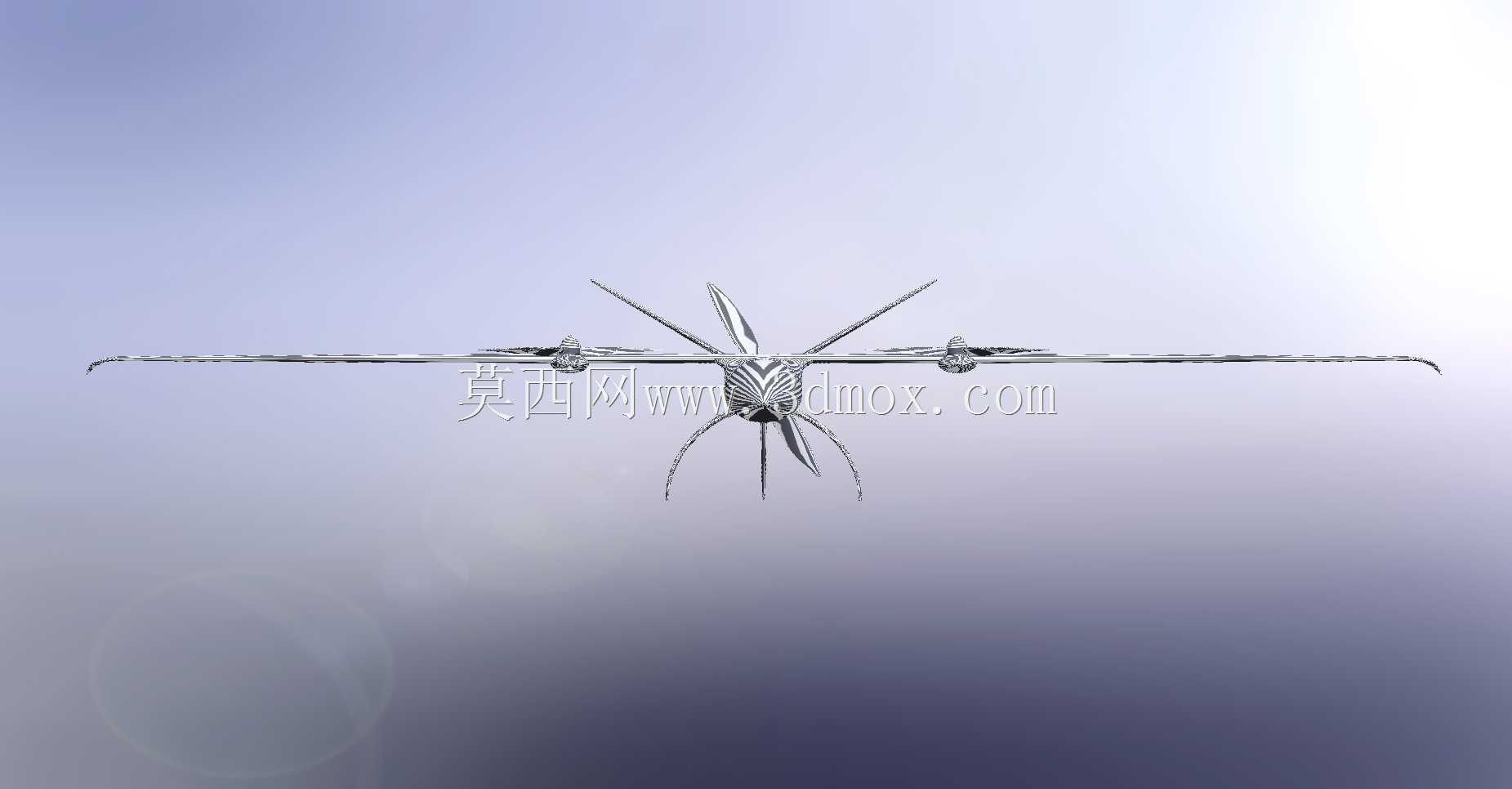

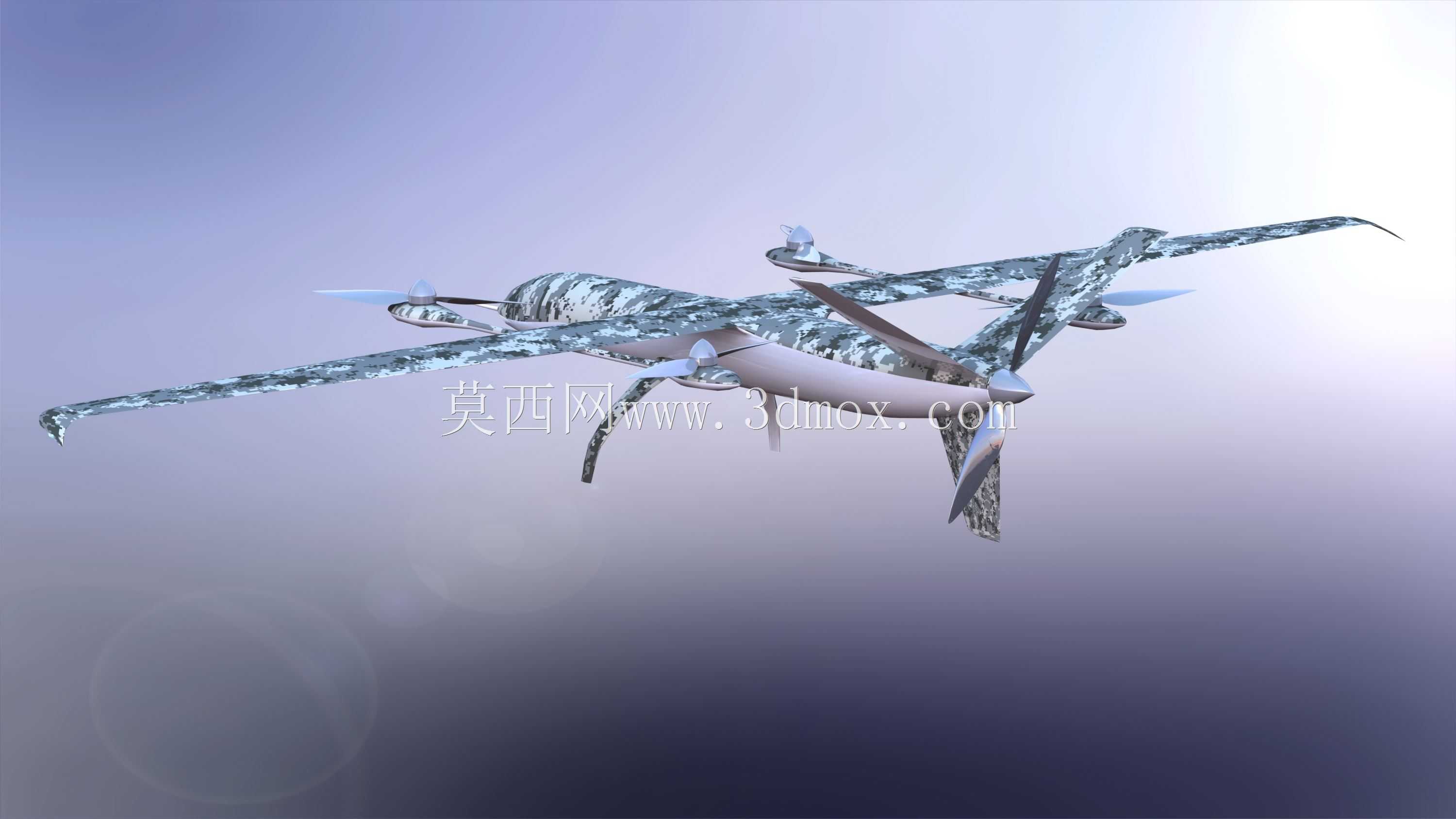

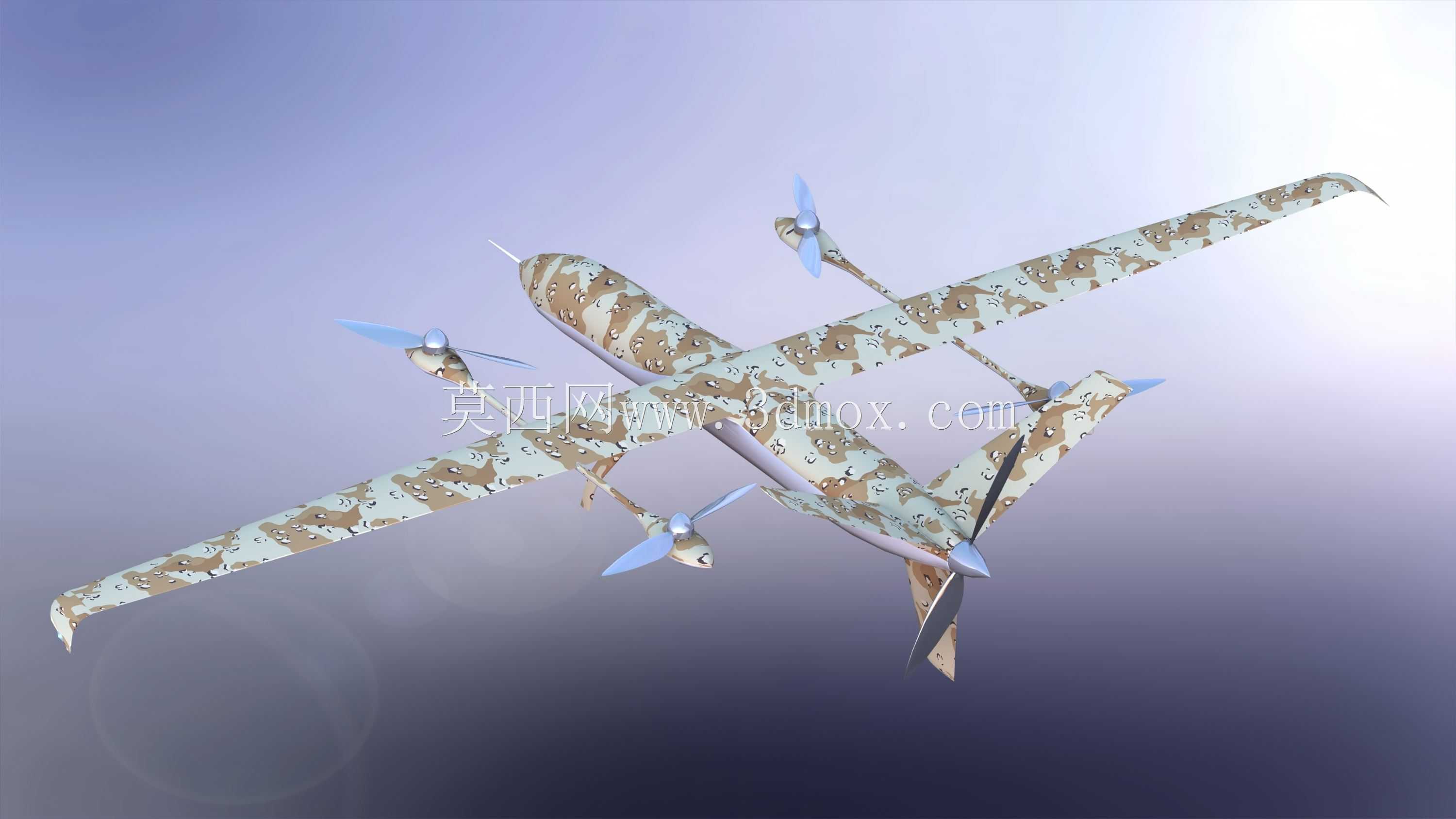

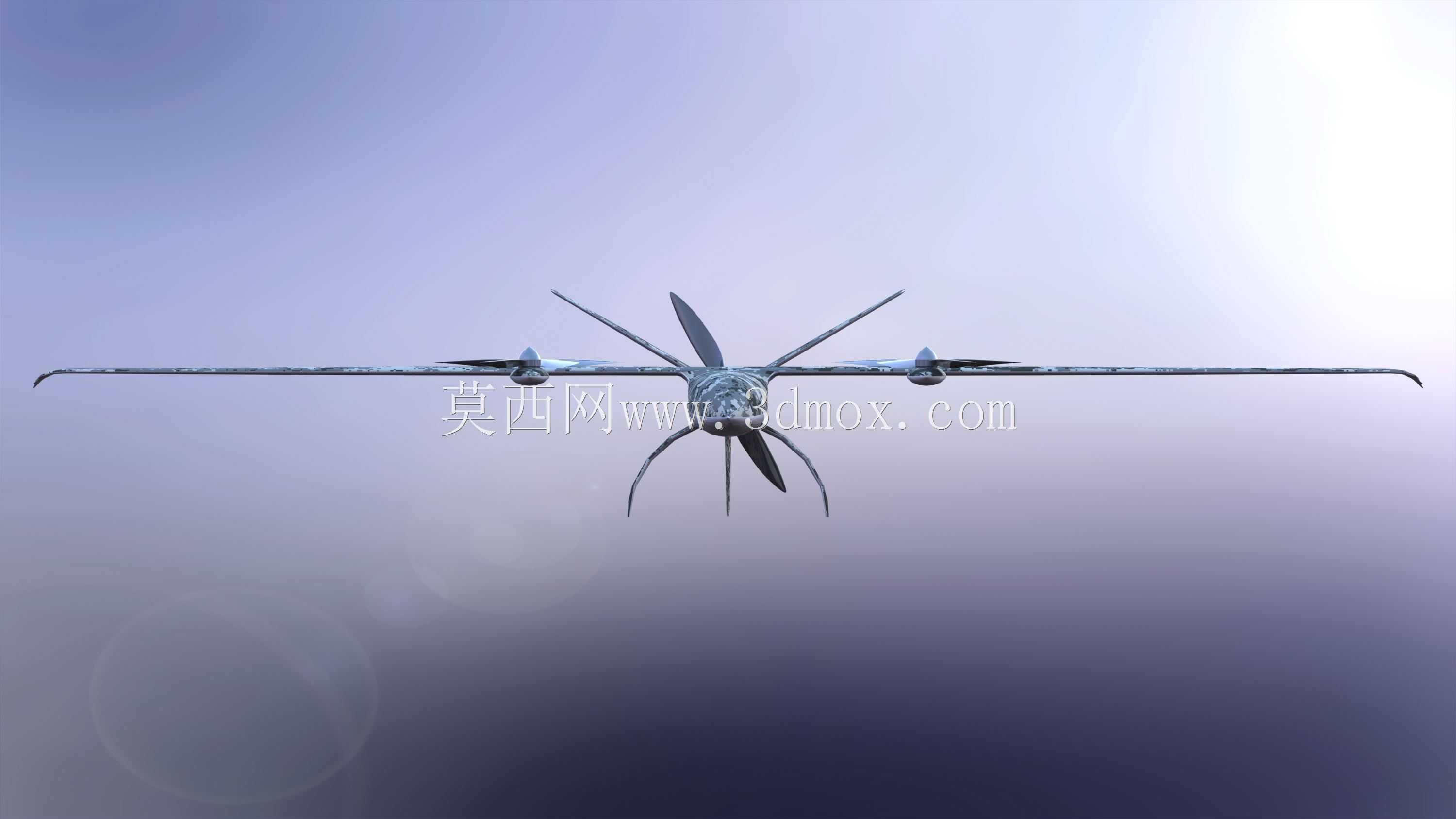

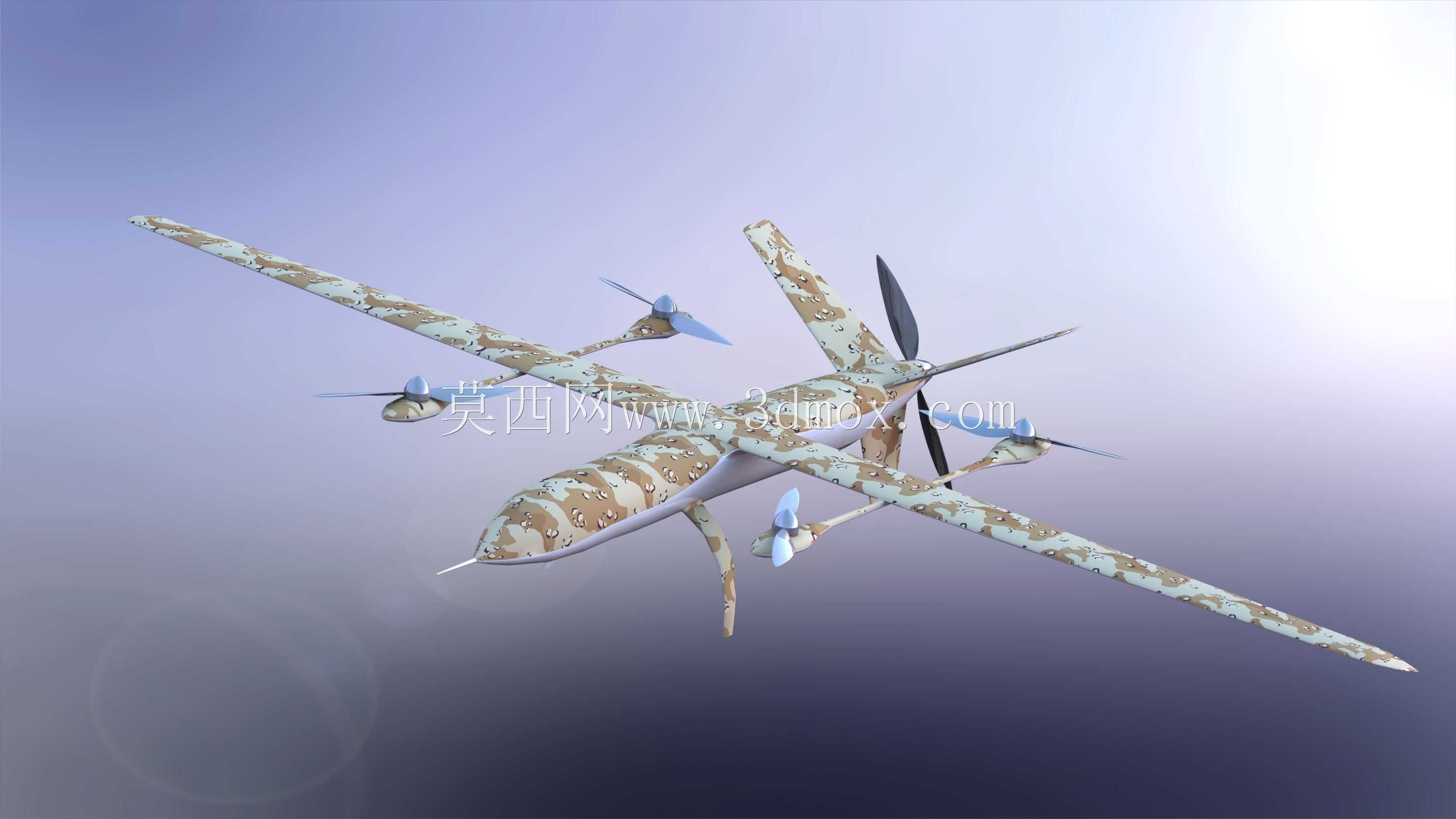

这款垂直起降无人机采用固定翼结合多旋翼的复合翼布局，在结构设计上兼顾了固定翼长航时巡航与多旋翼垂直起降的双重优势，无需依赖专用跑道即可在山地、舰船甲板、野外临时场地完成起降作业，适配边境巡逻、林区火情监测、应急通信中继、大范围地理测绘等多类作业场景。从结构布局来看，主机身采用流线型低阻设计，机头位置预留任务载荷安装空间，可根据作业需求搭载光电吊舱、测绘相机、通信中继模块等不同设备，机身内部沿纵向布置燃料电池储氢模块、飞控系统、供电模块与任务载荷舱，各舱段采用模块化快拆结构设计，便于外场作业时快速更换部件、调整载荷配置。机翼采用大展弦比上单翼布局，翼型选用低速高升阻比翼型，机翼内部设置整体式油箱兼做结构承力件，机翼与机身的连接采用快卸锁扣结构，可在无专用工具的情况下完成机翼拆装，满足外场转场时的便携运输需求。垂直起降动力系统布置于机翼前后缘的延伸臂上，共设置四组旋翼动力单元，每组动力单元均配备独立的电调与安装支座，支座与机翼延伸臂采用减震结构连接，降低旋翼振动对机身任务载荷的干扰；尾部布置巡航用推进螺旋桨，在无人机完成垂直起飞转入平飞阶段后，四组旋翼动力停止工作并锁定桨叶位置，减少巡航阶段的气动阻力，由尾部螺旋桨提供巡航动力，待作业完成后旋翼动力重新启动，完成垂直降落。整机外形采用迷彩哑光涂装，降低低空作业时的视觉辨识度，机身表面设置多处检修口盖，口盖与机身蒙皮采用密封快开结构，既保证飞行阶段的气动密封性，也便于地面维护时快速检查内部线路、管路连接状态。安装边界设计上，旋翼动力单元与机翼、尾翼的间距经过反复校核，避免旋翼下洗气流与固定翼面产生不利气动干扰，起落架采用轻量化滑橇式结构，布置于机身下部与旋翼臂下方，在垂直起降阶段可吸收着陆冲击，同时避免突出结构影响巡航阶段的气动效率。燃料电池动力系统的布置充分考虑了重心配平需求，储氢单元布置于机身重心附近，避免燃料消耗过程中整机重心偏移量超出飞控配平范围，供电线路与信号线路采用分舱布线设计，减少动力线路对飞控信号的电磁干扰，提升复杂电磁环境下的飞行稳定性。
