四旋翼多传感器集成航拍作业无人机

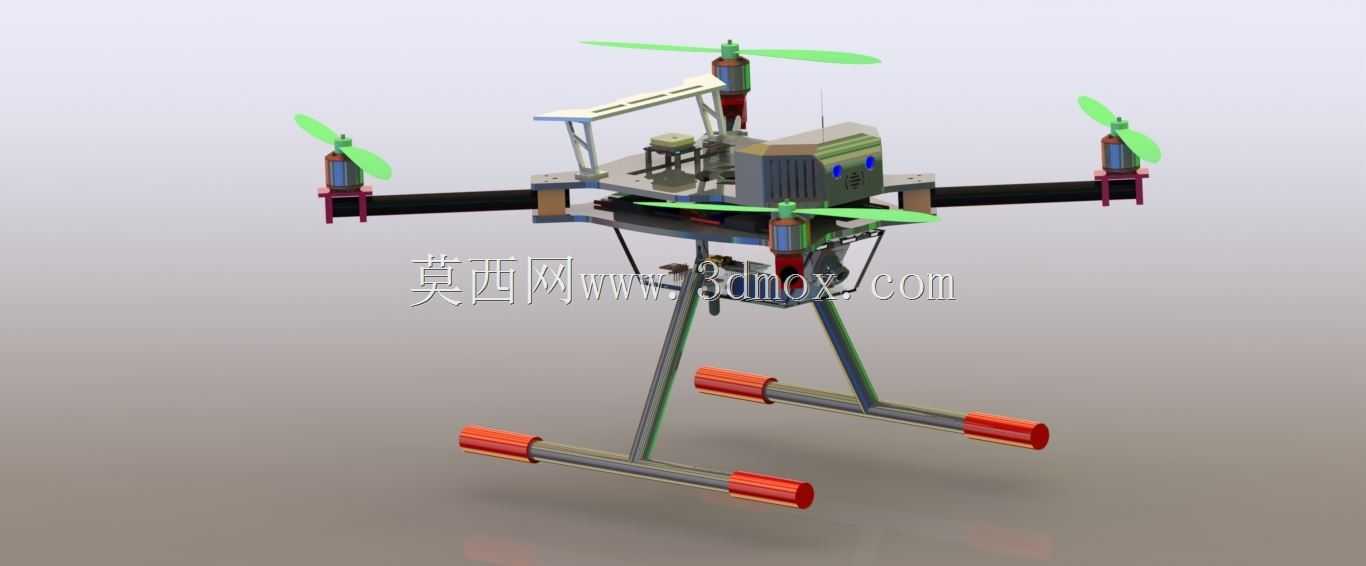

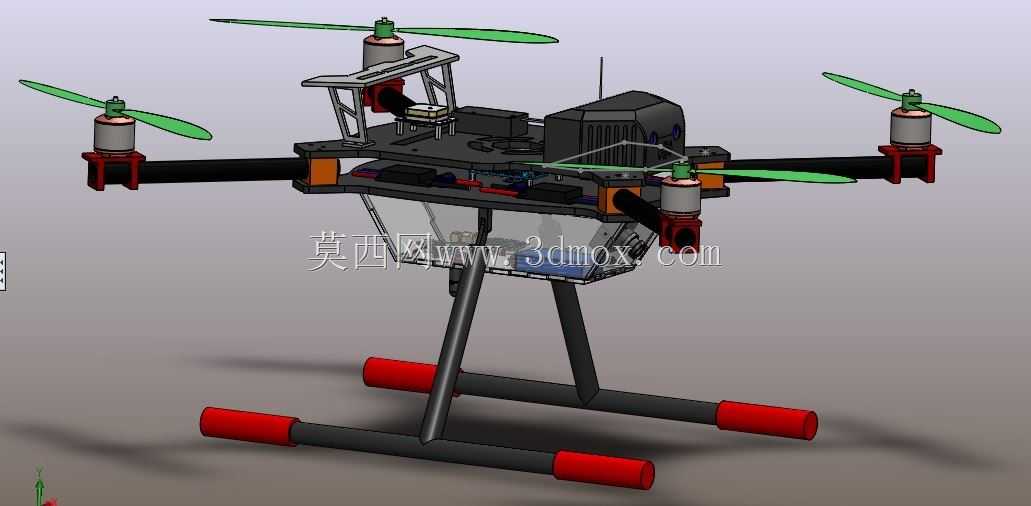

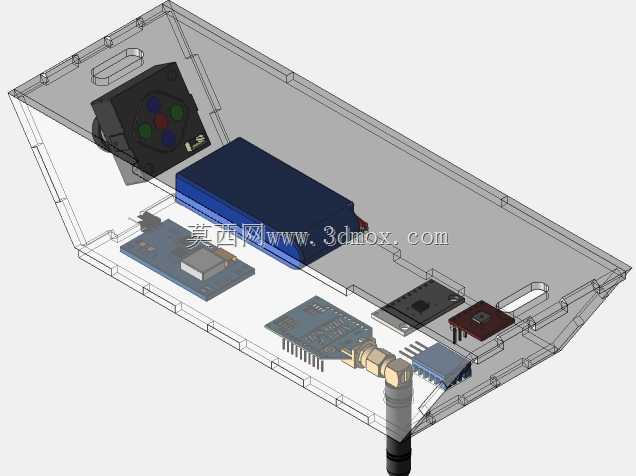

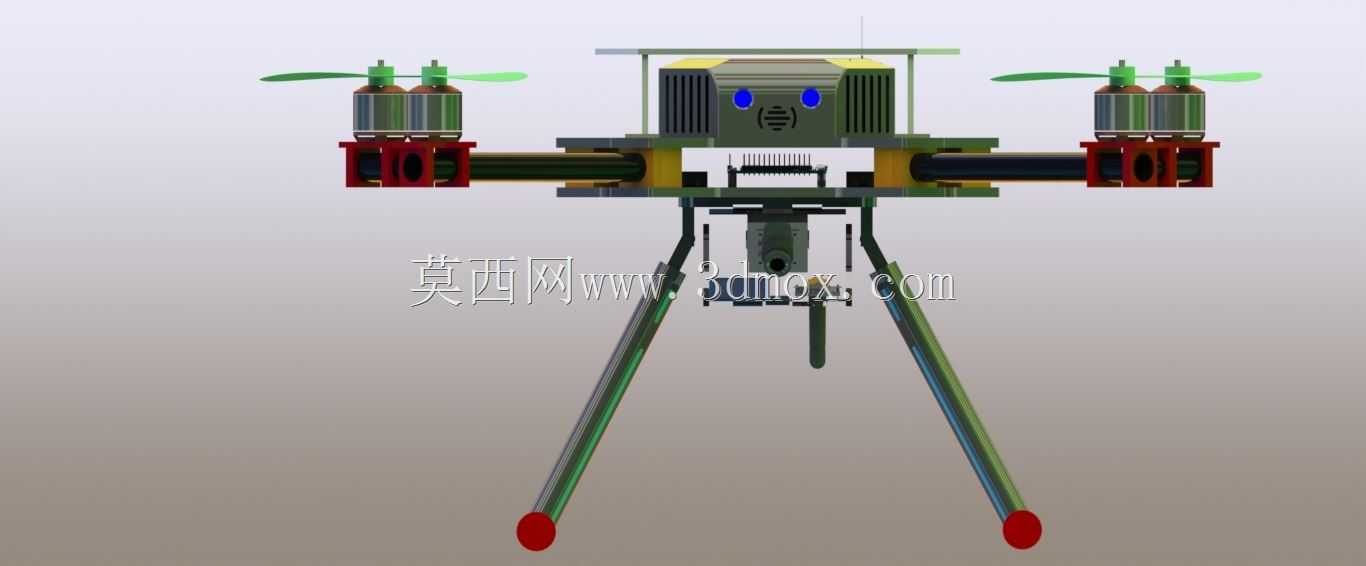

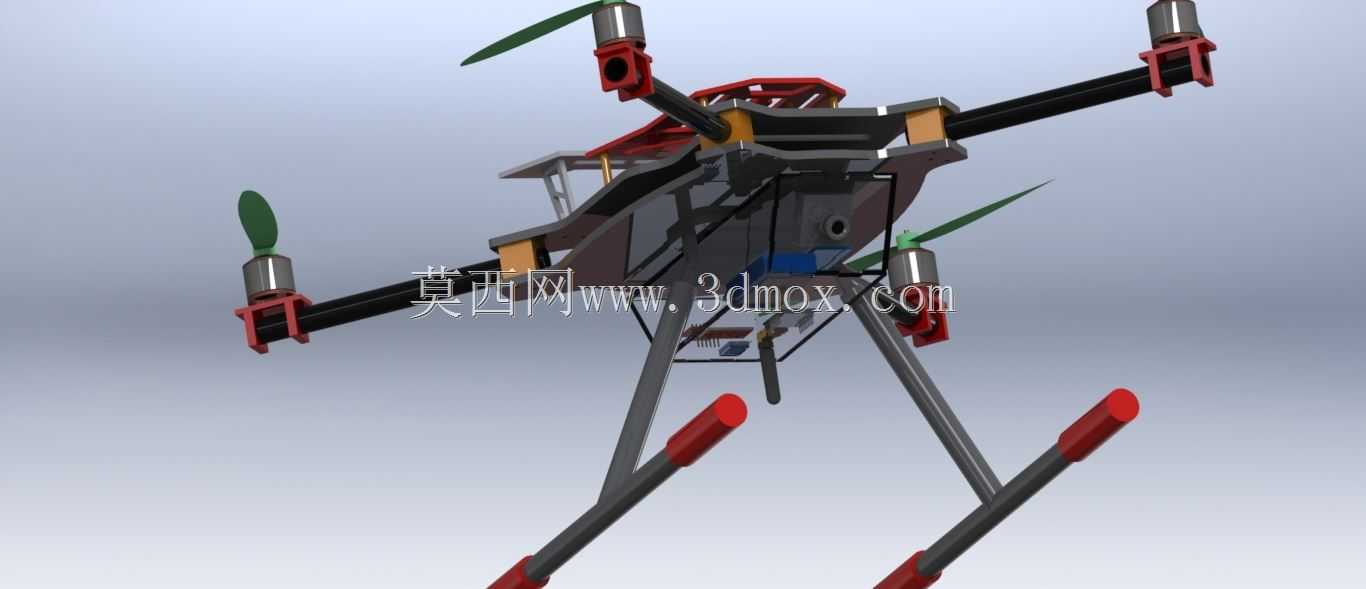

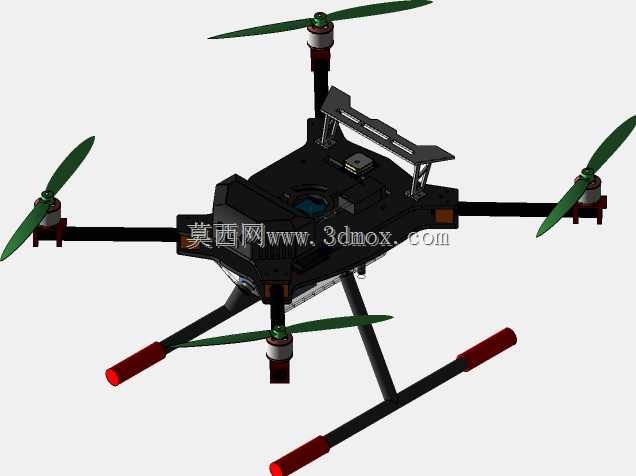

这款四旋翼飞行平台的设计，核心围绕低空多场景作业的实际需求展开，在机架布局阶段就充分考虑了多类感知模块的安装兼容性，没有采用消费级航拍无人机的紧凑一体化思路，反而预留了充足的扩展安装位，适配不同作业场景下的载荷更换需求。从实际应用场景来看，这类带多传感器配置的四旋翼平台，可覆盖小范围航测、林区火情巡查、电力线路廊道巡检、农田作物长势监测等多个作业场景，相比固定翼无人机，它对起降场地要求极低，单人即可完成外场作业部署，作业灵活性更强。机臂采用快拆式结构设计，日常转场运输时可快速将四根机臂拆下收纳，减少运输过程中的占用空间，机臂与中心板的连接位做了定位止口设计，重复拆装后机臂的安装角度偏差可控制在极小范围内，避免因装配误差带来的飞行姿态偏移问题。起落架采用高位支撑结构，预留了足够的底部载荷安装空间，可根据作业需求挂载可见光摄像头、小型气体检测模块或者微型抛投装置，起落架支腿末端做了防滑减震处理，在不平整的野外场地起降时，可缓冲落地冲击，保护机身搭载的精密传感器不受震动损坏。动力系统的布局上，四个旋翼的电机安装座预留了减震胶圈安装位，可过滤电机高速转动时产生的高频震动，避免震动传递到中心板上的传感器模块，影响GPS定位精度、惯性测量单元的数据采集准确性。中心板采用分层堆叠设计，上层预留了GPS模块、数传天线的安装位，避开下方电调、电池的电磁干扰区域，中层为飞控核心安装区，做了独立的减震悬挂结构，下层则为电池、电源管理模块的安装位，整体重心控制在机架几何中心偏下位置，提升飞行过程中的姿态稳定性。传感器配置上，集成的MPU6050惯性测量单元可实时采集飞行姿态的角速度、加速度数据，配合GPS模块实现定点悬停、航线自动飞行功能，DHT22温湿度传感器、BMP180气压传感器则可在飞行过程中同步采集作业区域的环境参数，配合航拍摄像头获取的影像数据，可完成多维度的作业数据采集，不需要额外搭载独立的环境检测设备，减少单次作业的载荷重量，提升续航表现。机架的所有外露走线都设计了专用的走线槽，避免飞行过程中线缆晃动干扰旋翼转动，同时也减少野外作业时树枝、杂物勾挂线缆的风险，电调安装位设计在机臂靠近电机的位置，缩短动力线长度，减少供电线路的功率损耗，同时利用旋翼转动产生的下行气流为电调散热，避免长时间大负荷作业时电调过热触发保护。
