仿生飞鸟造型单双旋翼无人飞行器结构

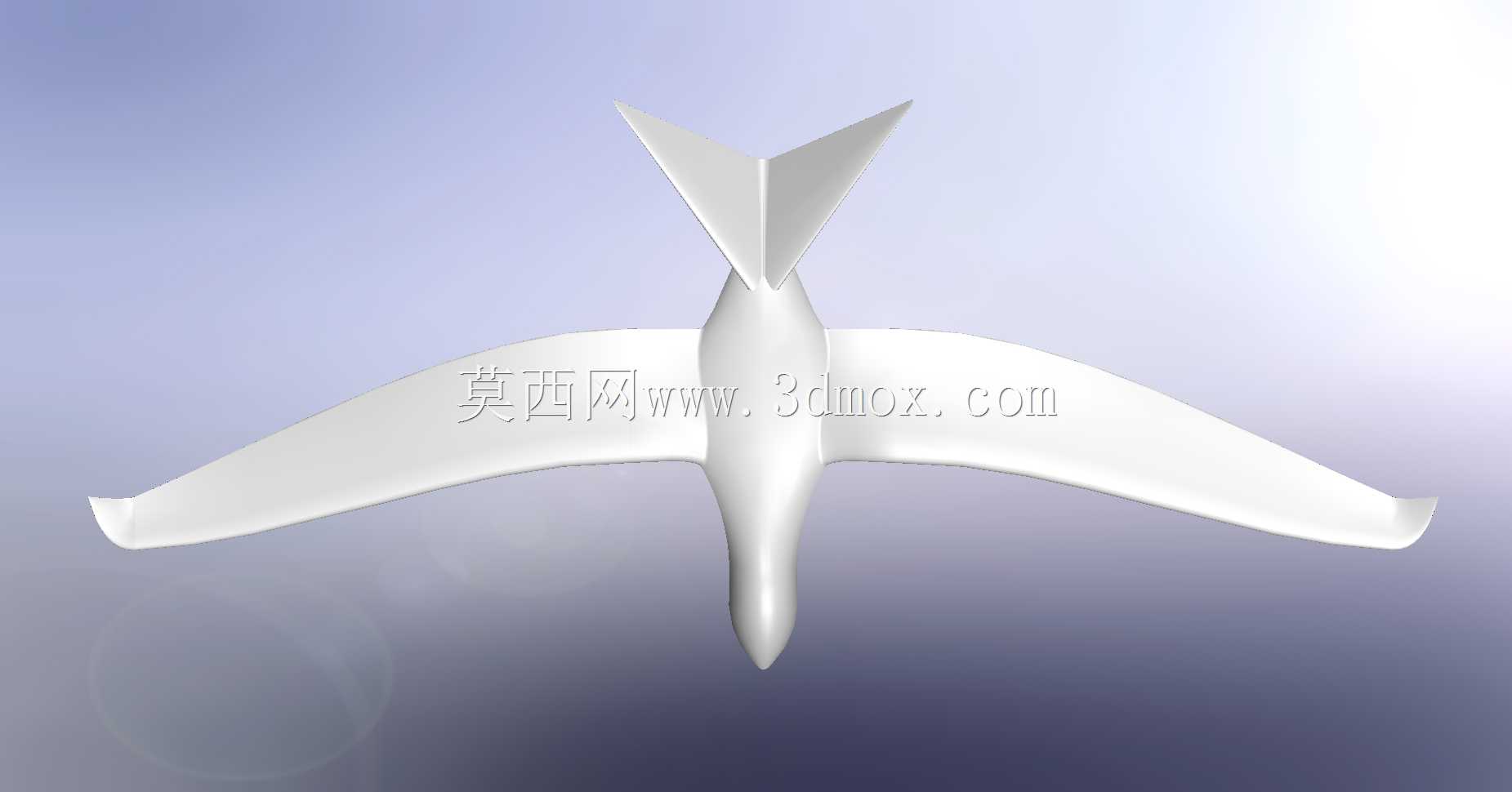

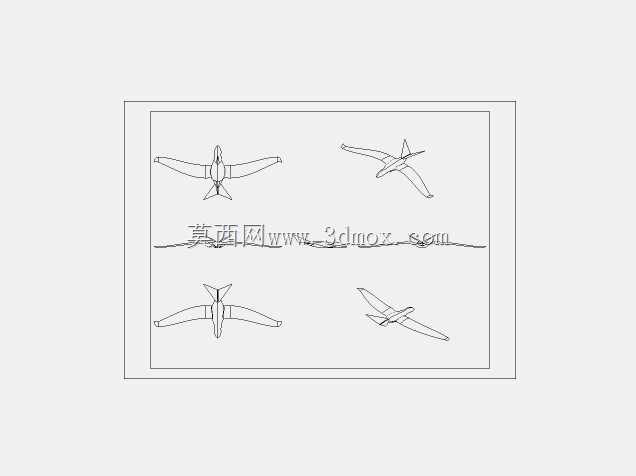

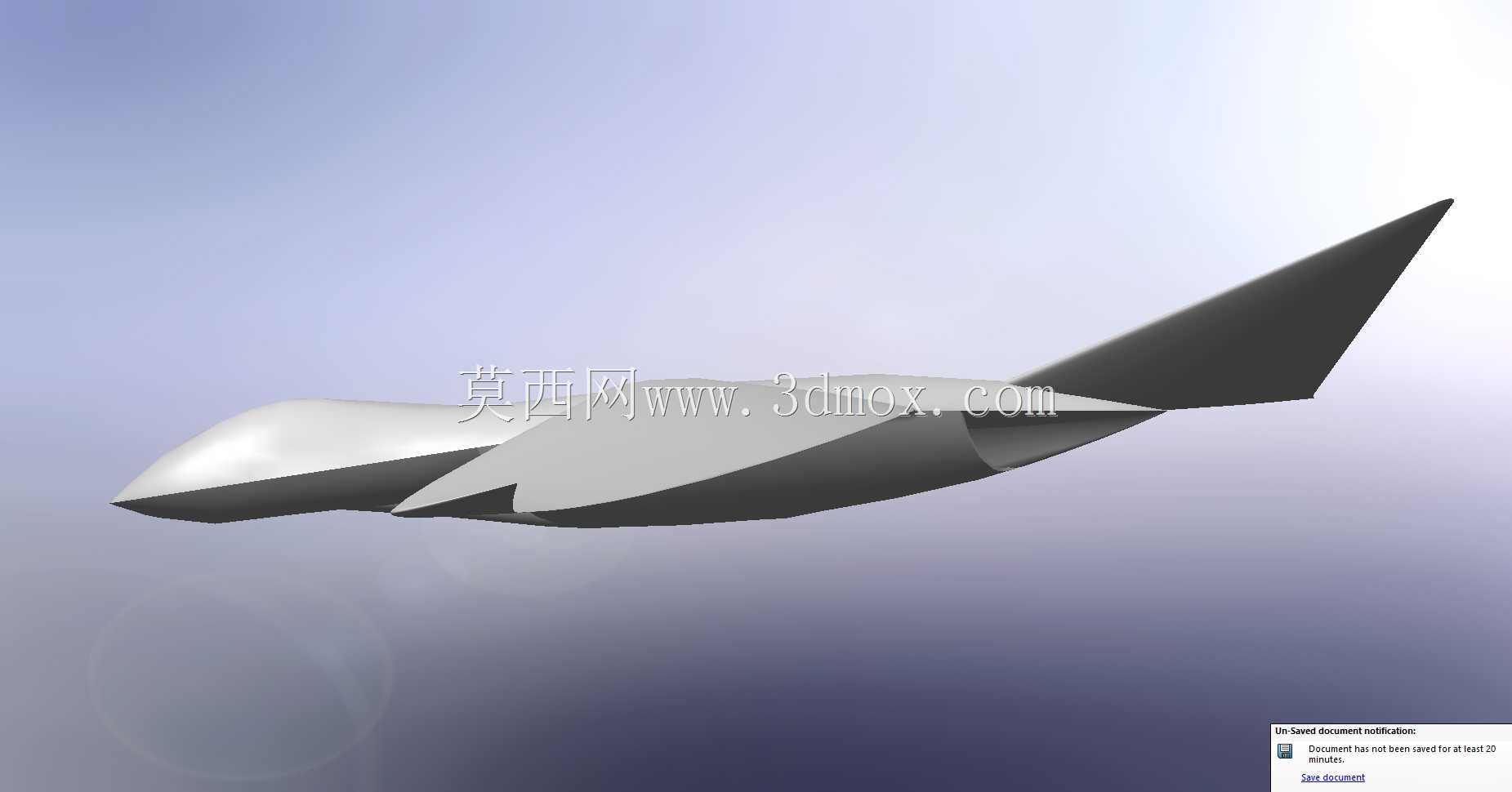

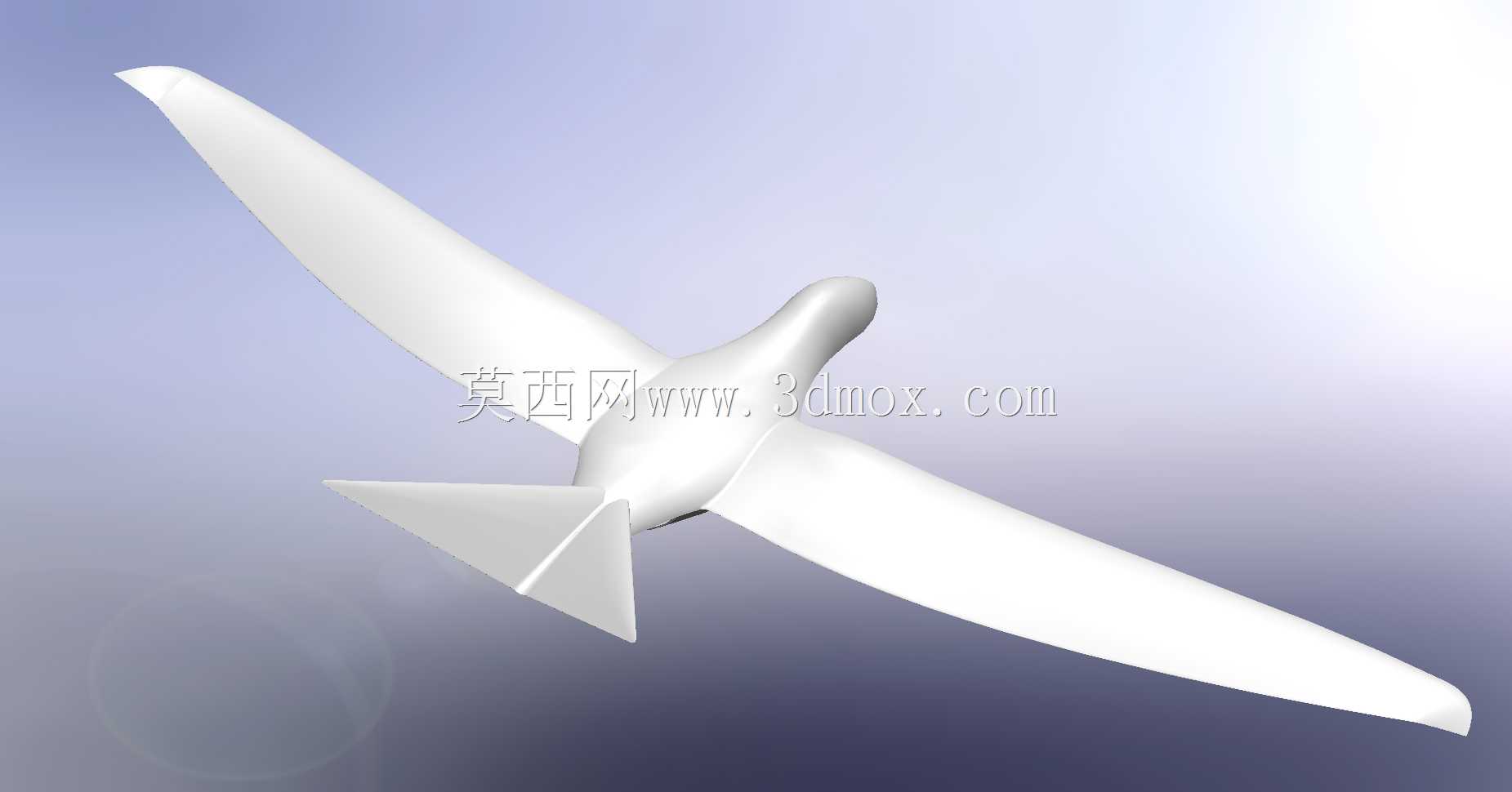

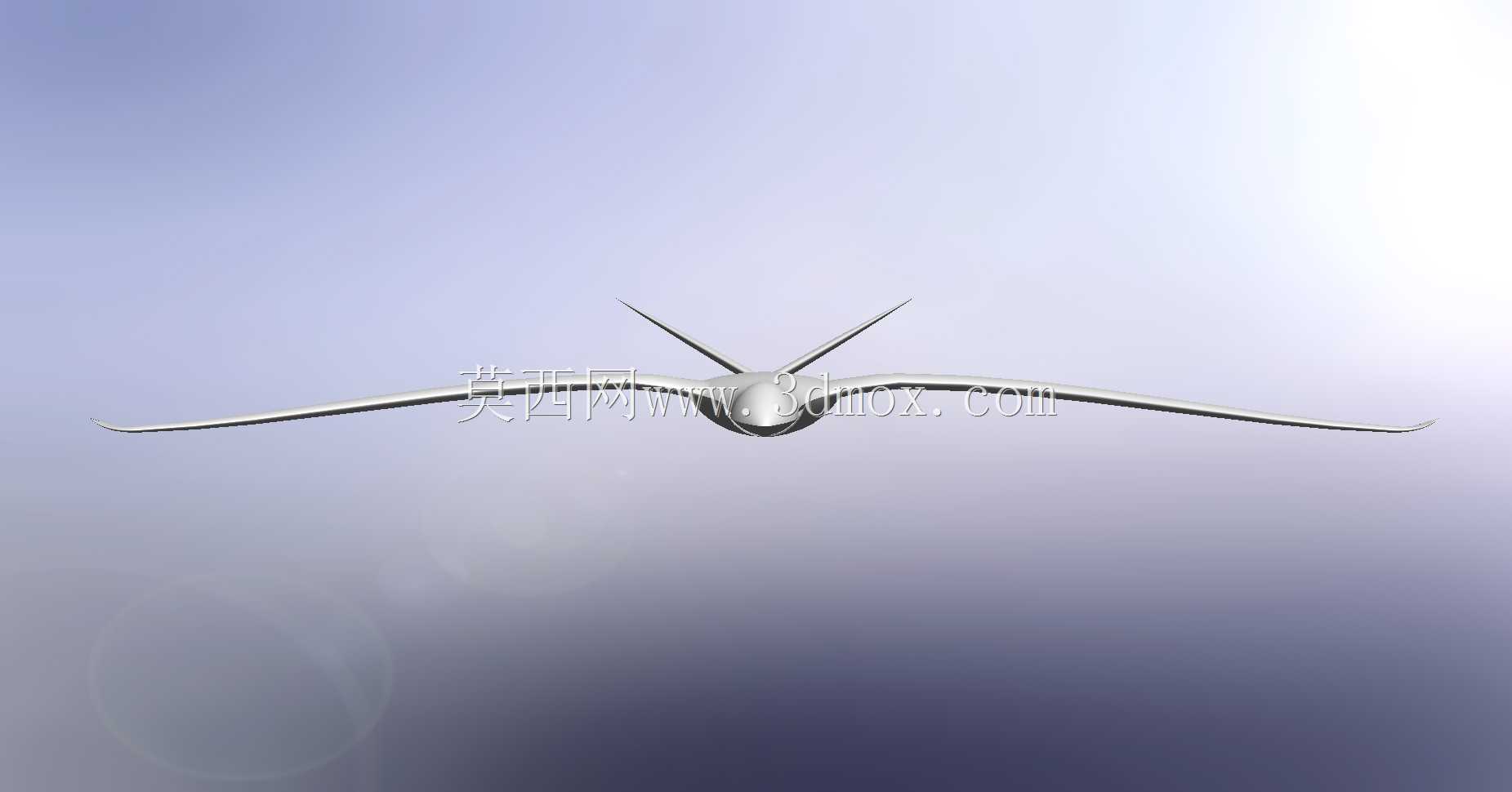

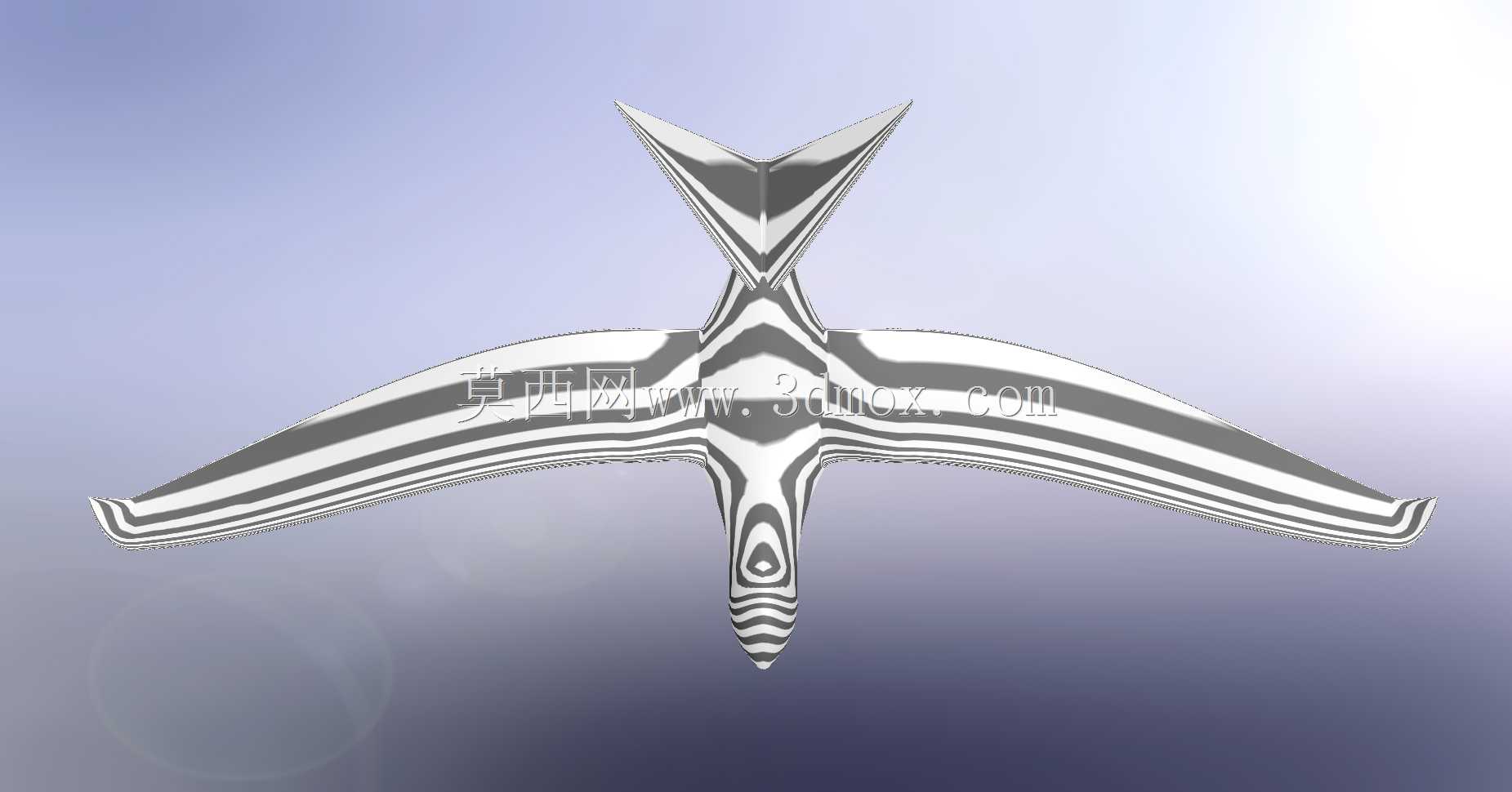

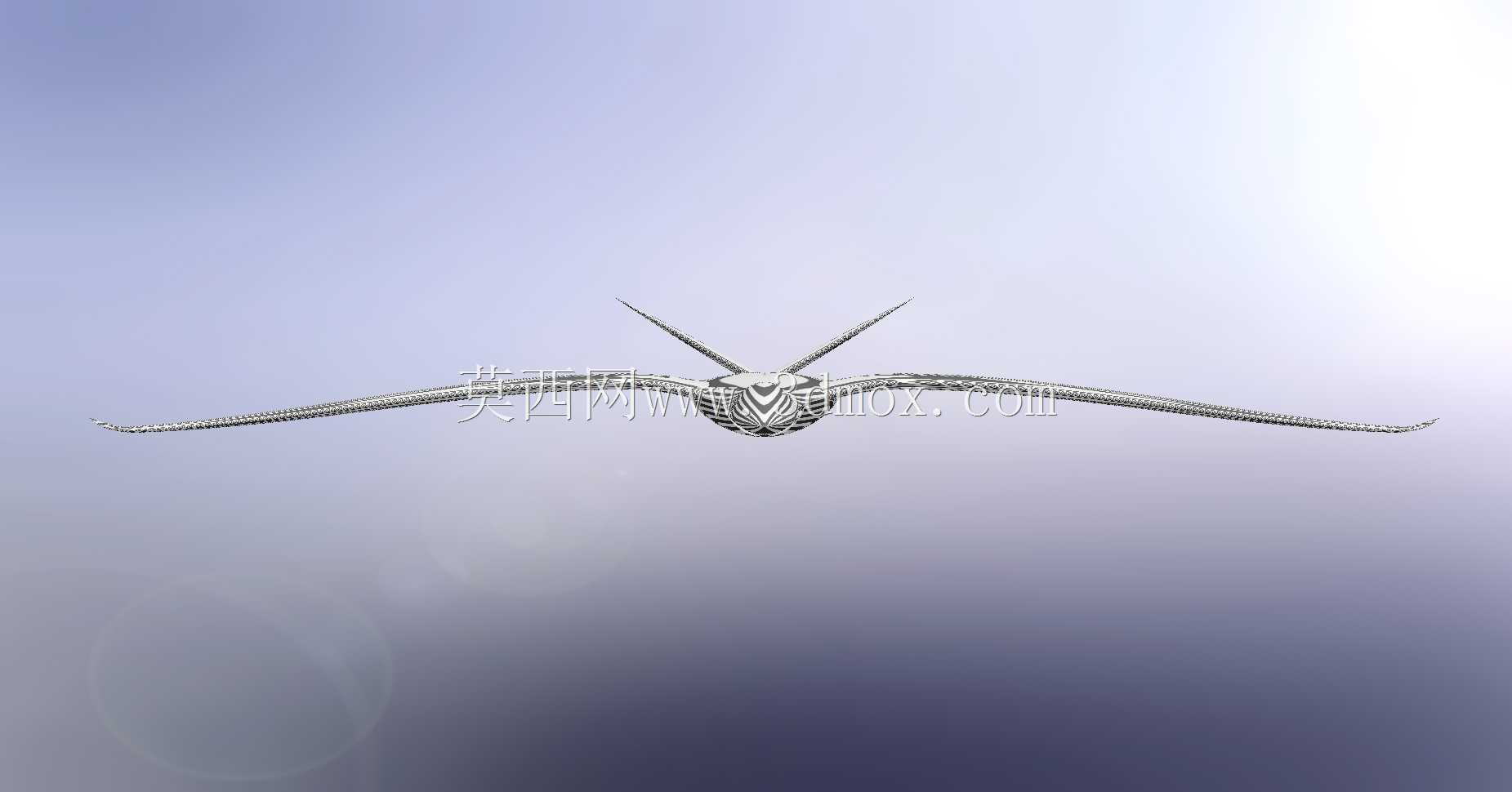

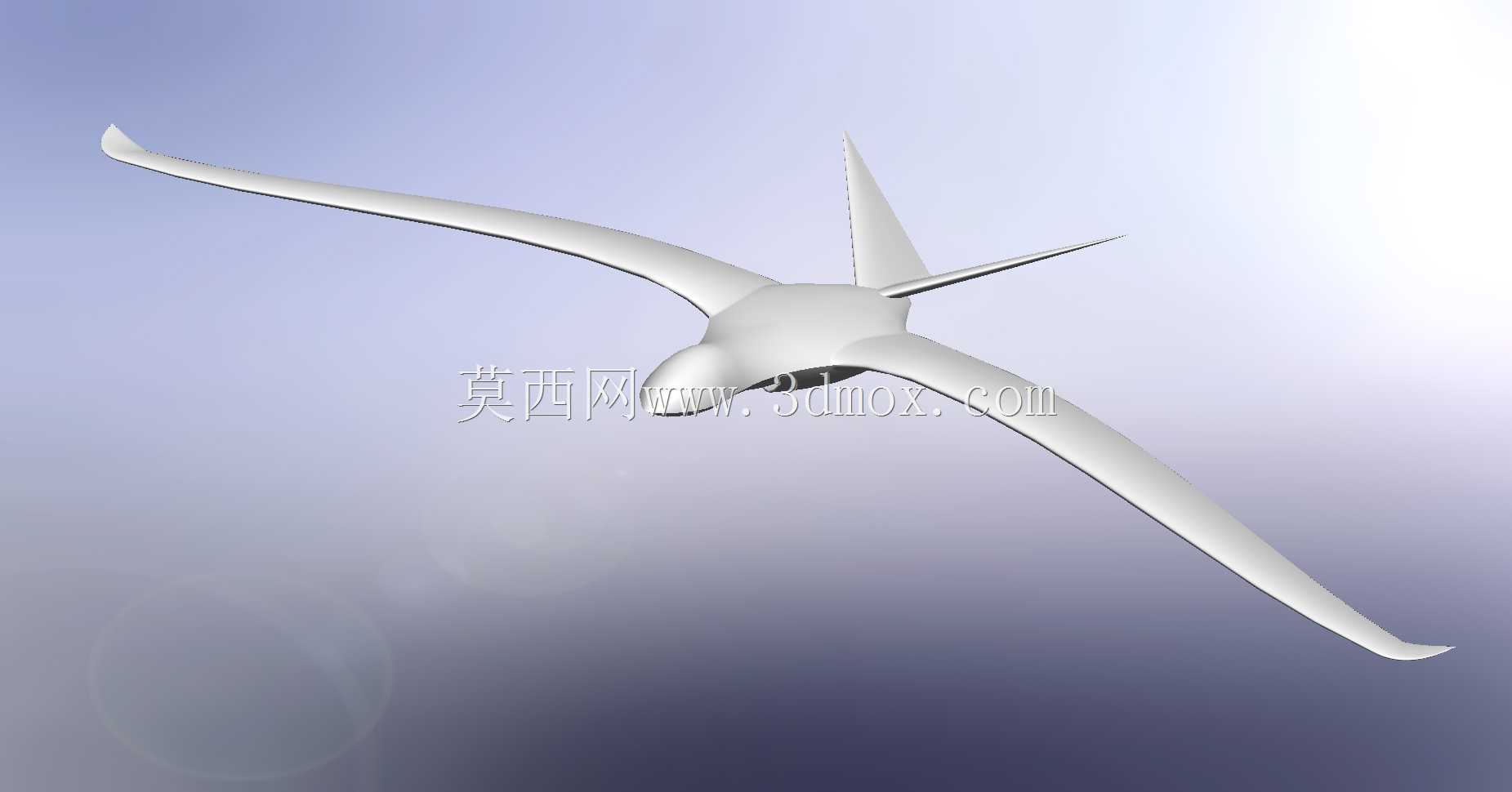

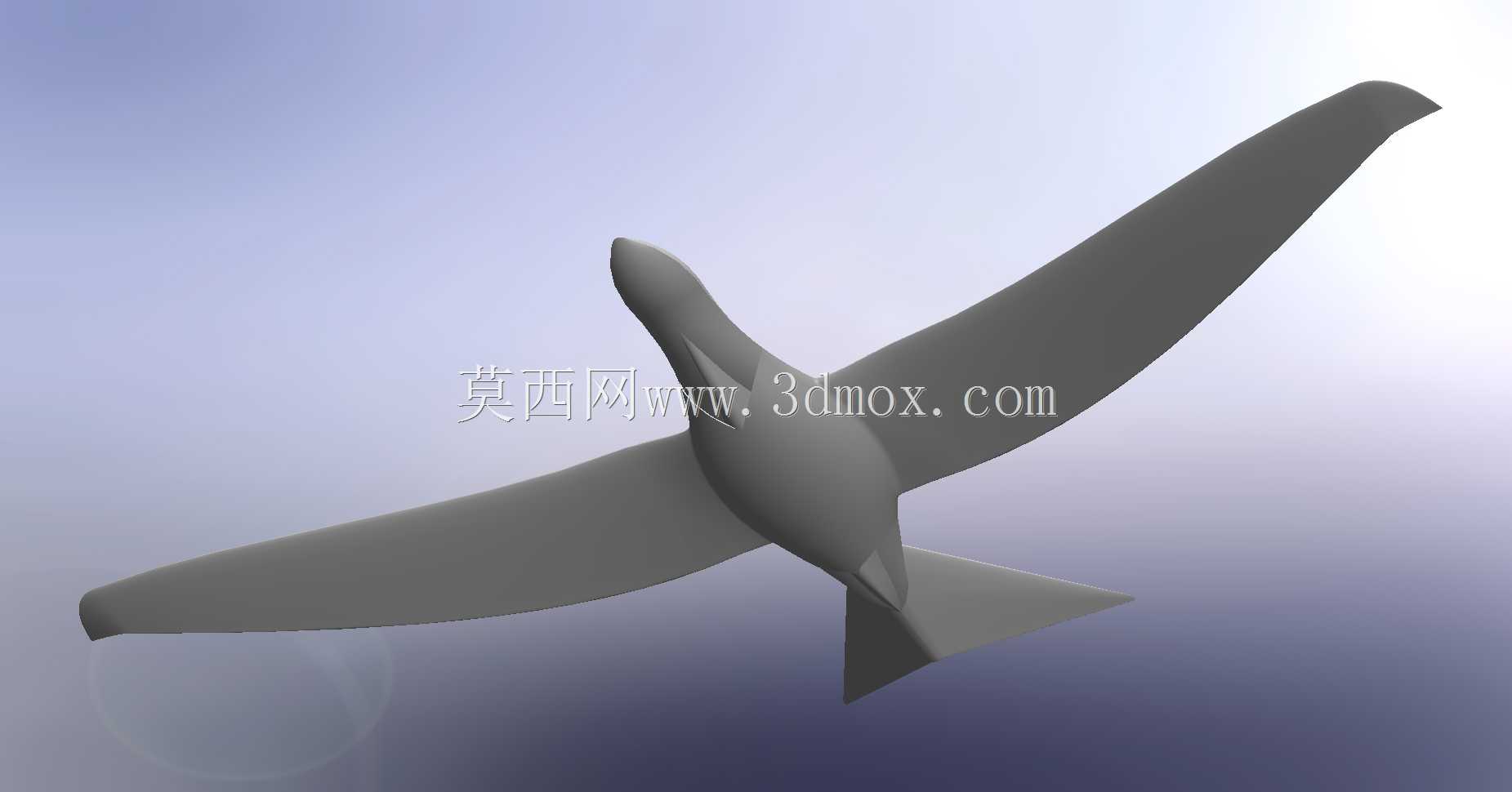

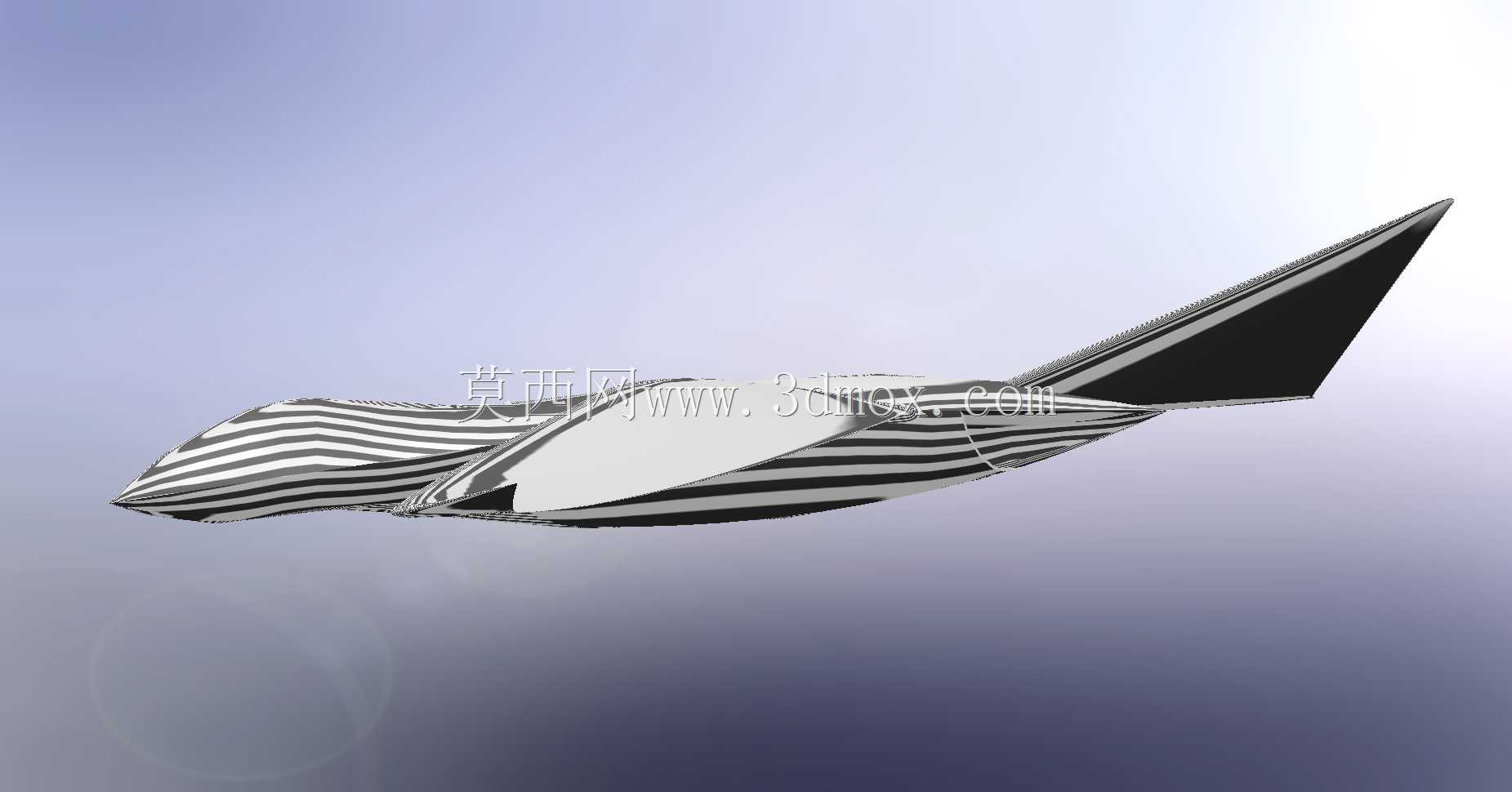

这款仿生飞鸟构型的无人飞行器，在设计之初就瞄准了城市低空巡检、生态科考、狭小空间抵近侦察这类对飞行器隐蔽性、机动性要求较高的应用场景，区别于常规多旋翼无人机方正的机架结构，整体采用流线型仿生海鸥的曲面外形，整机曲面过渡全程遵循低雷诺数气动特性做曲率优化，机翼前缘做了小角度上反处理，能够在低速飞行时获得更稳定的升力表现，即便在3-5级的城市阵风环境下，也能保持飞行姿态平稳，不会出现常规多旋翼容易出现的姿态漂移问题。动力布局上预留了单旋翼、双旋翼两种安装接口，单旋翼配置时整机重量更轻，续航时间更长，适合开阔区域的长距离巡飞任务；双旋翼配置时动力冗余度更高，抗风性能提升约40%，可搭载轻量化可见光摄像头、微型气体传感器等任务载荷，完成林区防火巡查、河道排污排查、城市楼宇外立面巡检这类作业任务。从结构设计细节来看，整机机身采用一体化曲面蒙皮设计，内部预留了标准的20mm间距设备安装导轨，飞控、电池、通信模块的安装位置都做了重心配平优化，整机重心严格控制在机翼气动中心前方3%的区间内，避免飞行过程中出现俯仰姿态失控的问题。机翼采用大展弦比设计，翼展与机身长度的比例控制在4.2:1，机翼后缘预留了微型舵面的安装槽位，可搭配舵机实现滚转、俯仰姿态的微调，不需要像常规固定翼无人机那样依赖大尺寸尾翼做姿态控制，进一步降低了整机的雷达反射截面积与视觉辨识度，在生态科考场景下，能够近距离靠近野生鸟类种群完成观测任务，不会因为外形突兀惊扰观测对象。尾翼采用单垂尾加平尾的简化构型，在保证航向稳定性的前提下，尽可能减少结构重量与飞行阻力，尾撑杆采用中空结构设计，内部可走通信天线的馈线，将通信天线布置在尾翼末端，能够有效避开机身、机翼的碳纤维结构对信号的遮挡，提升复杂城市环境下的通信链路稳定性。安装边界方面，整机最大外廓尺寸控制在翼展1.2米、机身长度0.32米的范围内，收纳时可将机翼沿机身转轴折叠，折叠后整机尺寸仅为0.35米*0.2米，可放入普通双肩背包携带，不需要专门的设备储运箱，适合外场科考、巡检作业人员单人携带作业。机身底部预留了通用的1/4英寸标准安装螺孔，可快速切换搭载不同的任务载荷，不需要对机身结构做二次改装，载荷安装位置的重心也经过预先配平，更换载荷后只需要对飞控做简单的重心校准即可起飞作业，大幅降低了外场作业的准备时间。
