可旋转式软管端直通液压管接头

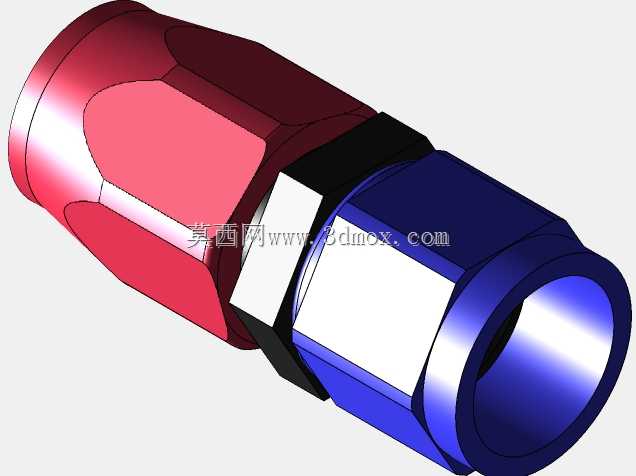

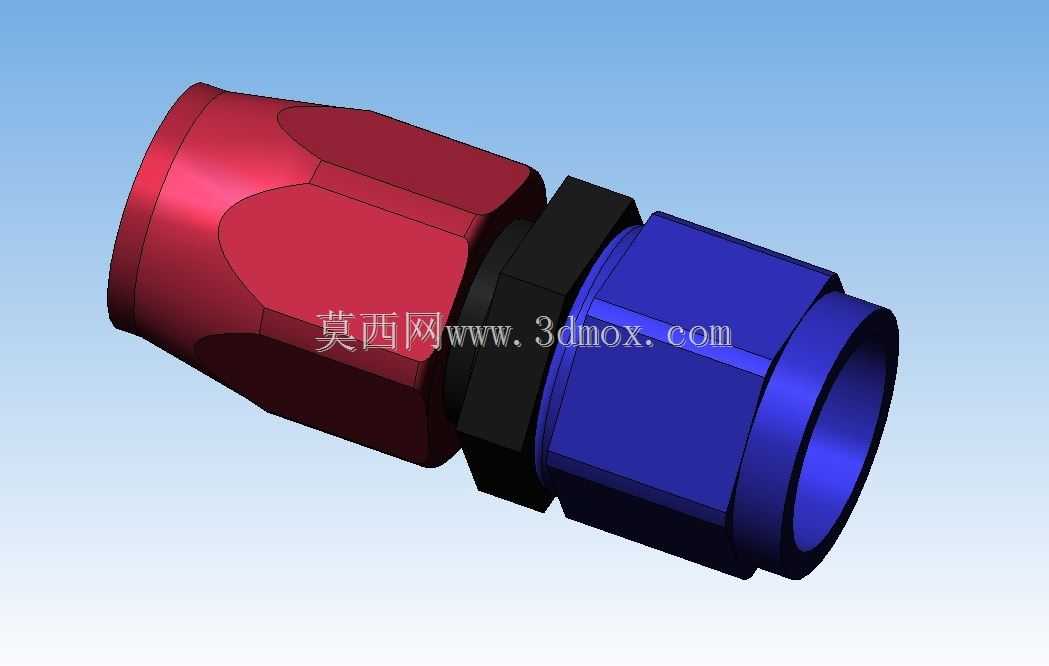

这类旋转式软管端直通接头，在液压系统、气动传输管路、流体输送设备的布管场景中应用十分广泛，主要用于软管段与硬管端、设备油口端的过渡连接，核心作用是在管路装配完成后允许接头本体产生相对周向旋转，抵消软管安装过程中产生的扭转应力，避免软管长期处于扭转变形状态导致的内层开裂、外层鼓包、接头拔脱等失效问题，大幅提升软管总成的使用寿命。从结构设计来看，接头两端分别设置适配软管扣压的连接段与适配设备油口的外螺纹/内螺纹连接段，中间设置旋转密封副，采用径向密封+端面限位的结构形式，保证旋转过程中流体不会出现泄漏，同时限制旋转副的轴向窜动量，避免高压工况下接头脱开。外形上，接头两端都设计了六角拧动面，方便装配时使用扳手施加扭矩，中间旋转段做了等径过渡处理，没有突兀的凸缘结构，能在狭小的设备安装空间内完成布置，不会和周边的管路、结构件产生干涉。做三维建模的时候，需要重点把控几个关键尺寸边界：首先是两端六角的对边尺寸，必须符合标准扳手的开口规格，避免出现扳手无法卡入或者卡入后打滑的问题；其次是旋转副的配合间隙，既要保证转动灵活无卡滞，又要控制间隙量避免密封件被高压流体挤入间隙造成剪切损坏；还有软管扣压段的外径与长度，要匹配对应规格软管的内径与扣压量，保证扣压后连接强度满足系统额定压力的要求，不会在脉冲压力工况下出现拔脱。实际选型使用时，要注意接头的额定工作压力必须匹配所在管路的最高工作压力，旋转副的允许旋转角度虽然是360度，但实际布管时要避免让接头长期承受连续周向转动的工况，它的核心作用是补偿安装误差、消除装配扭转，而不是作为回转密封件使用。安装过程中，先将软管端与接头的扣压段通过扣压机完成压接，再将螺纹端对准设备油口拧入，此时不需要转动已经接好软管的一端，只需要旋转中间的接头本体就能完成螺纹拧紧，完全避免了拧紧过程中软管跟着扭转的问题，这也是这类接头相比普通直通接头最核心的优势，尤其在管路布置密集、操作空间狭小的设备内部，能大幅降低装配难度，减少软管因为安装不当导致的早期失效。建模时还要注意密封槽的尺寸精度，槽宽、槽深、槽口倒角都要符合密封件的安装要求，倒角处不能有锐边，避免装配时割伤密封件导致泄漏，六角面的边角要做合理的倒角处理，既符合加工工艺要求，也能避免装配时划伤操作人员或者周边的软管表层。
