无人机配套无刷电机结构设计方案

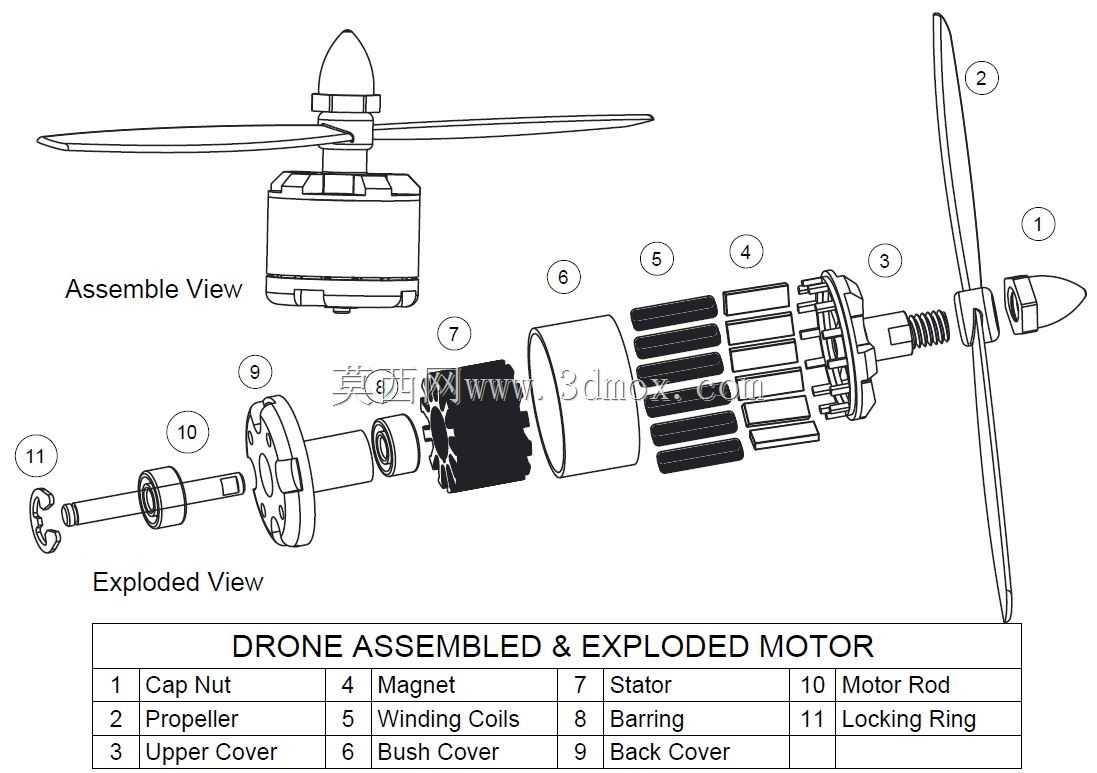

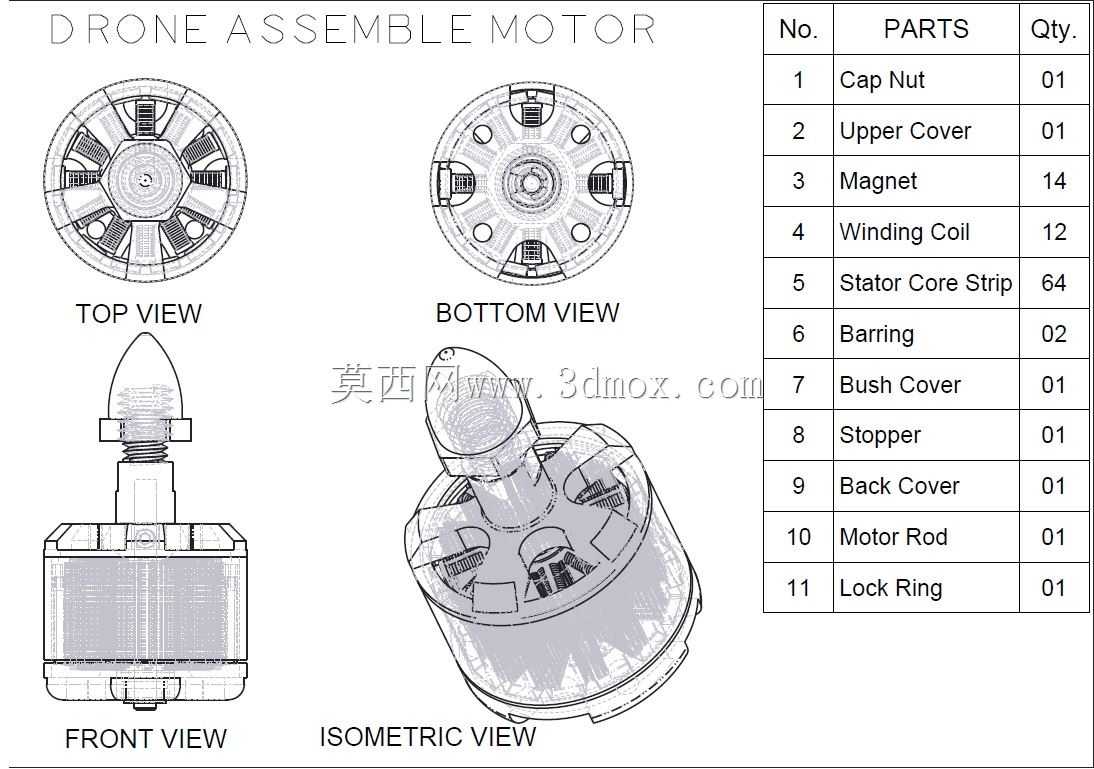

这款动力部件主要适配多旋翼无人机的螺旋桨驱动场景，是航飞平台动力输出的核心执行单元，直接决定旋翼的转速响应、拉力输出稳定性以及整机续航表现。从结构拆解来看，整套组件共包含11类核心零件，各部件的配合公差经过反复校核，能够适配高速旋转工况下的动平衡要求。顶部的盖形螺母主要承担螺旋桨的轴向锁紧功能，设计时预留了标准桨座的安装配合面，可兼容市面上主流的多旋翼桨叶安装孔距，锁紧后能避免高速旋转时桨叶出现径向窜动。上盖与后盖采用轻量化的薄壁结构设计，在保证结构强度的前提下尽可能降低自重，减少动力单元的无效负载，外壳表面预留的散热槽道能够在旋翼旋转时引导气流穿过绕组区域，带走持续工作产生的热量，避免磁钢高温退磁。磁钢沿定子周向均匀排布14块，采用径向充磁方案，能够形成稳定的交变磁场，配合12组绕线线圈实现扭矩的平稳输出，定子铁芯冲片采用叠压结构，可有效降低高频工作时的铁损，提升电能转换效率。64片定子铁芯条的排布角度经过磁路仿真优化，能够减少齿槽转矩，让电机在低速启动与高速运转时都能保持顺滑的输出特性，避免旋翼转动时出现卡顿抖动，影响飞行姿态稳定性。轴承部件嵌入上下盖的定位槽内，为电机转轴提供径向与轴向的支撑，设计时选用了适配高转速工况的轴承型号，能够承受螺旋桨旋转时产生的轴向拉力与径向振动，延长动力单元的维护周期。轴套与止动环配合实现转轴的轴向定位，避免电机在急加速、急减速工况下出现转轴窜动，锁环则用于固定定子组件与外壳的相对位置，保证整机装配后的同轴度，降低高速旋转时的振动量。从安装边界来看，电机底部的后盖预留了标准的安装孔位，可直接固定在无人机机臂末端的电机座上，转轴输出端的螺纹规格适配常用的快拆桨座，无需额外加工转接件即可完成装配。整体结构设计充分考虑了航飞场景的轻量化、高可靠性要求，所有外露部件都做了圆角处理，避免装配时划伤线材或者桨叶，各零件的拆分逻辑也符合批量生产的装配工艺要求，能够在保证性能的前提下控制生产制造成本。
