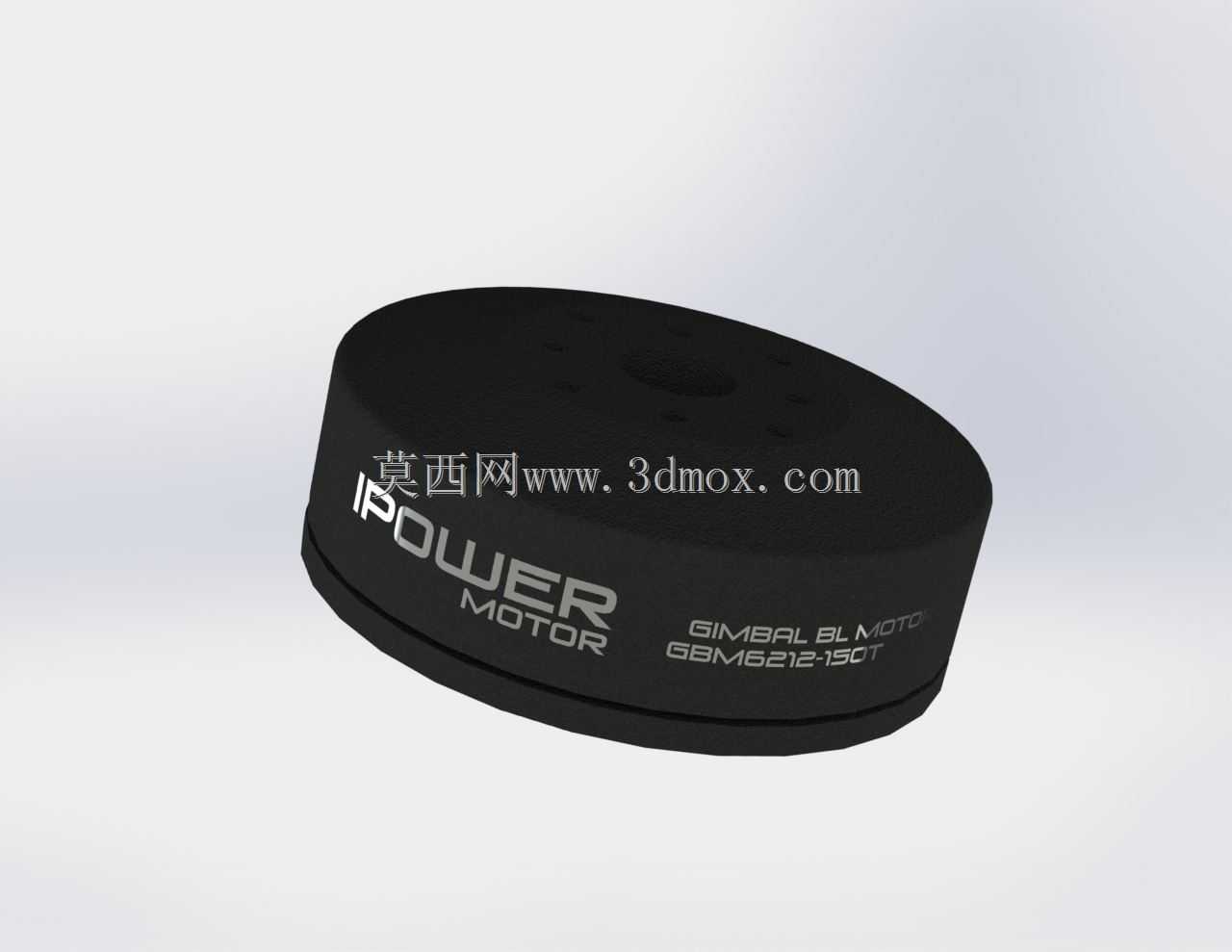

无人机云台用中空无刷万向节电机结构

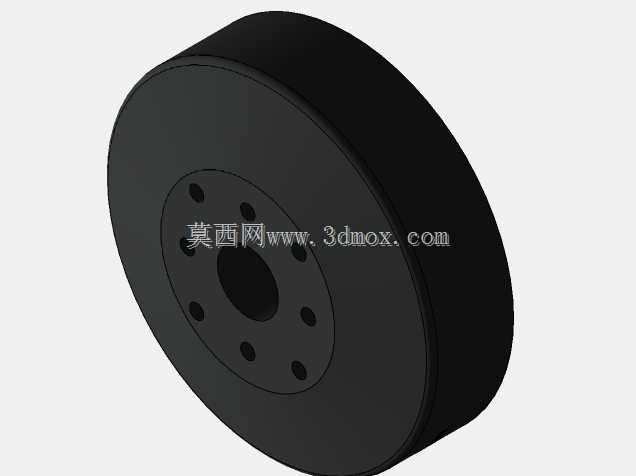

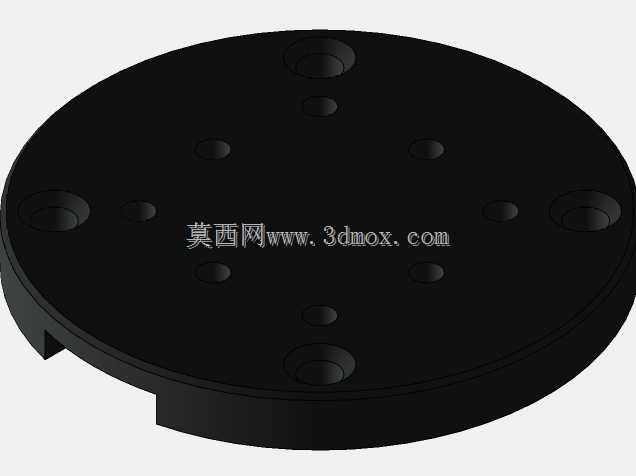

这款中空结构的万向节电机，核心应用场景集中在多旋翼无人机的云台增稳系统，同时也可适配小型光电吊舱、手持云台稳定器这类需要多自由度姿态调整的设备上，作为俯仰、横滚、航向轴的驱动核心使用。从实际工况来看，这类电机需要在云台姿态调整时输出平滑扭矩，抵消载具飞行过程中产生的高频振动，保证搭载的成像设备画面稳定无抖动，因此设计上优先考量扭矩密度与转动平顺性，避免齿槽效应带来的运转卡顿。产品采用分体式双主体结构设计，定子与转子部分可在装配后实现相对旋转，中空的轴芯设计是该结构的核心亮点，能够让供电线、信号传输线直接从电机中心穿过，避免走线外露缠绕，同时也能简化云台整体的布线结构，压缩云台整体的轴向安装空间。设计阶段充分考虑了滑环兼容需求，转子与定子的配合间隙预留了滑环安装位，可直接集成导电滑环实现360度连续旋转供电与信号传输，无需额外设计走线避让结构。电机本体集成了霍尔传感器板安装位，可直接适配对应规格的磁编码器，实时反馈转子的转动角度与转速，配合云台的闭环控制算法实现高精度的姿态调整，角度控制精度可满足专业航拍、测绘类无人机的云台使用要求。从安装边界来看，电机上端面预留了均匀分布的安装螺孔，可直接与云台负载支架连接，下端面的安装位适配云台机架的固定结构，整体外形为扁圆柱状，径向尺寸紧凑，轴向厚度较薄，能够在有限的云台安装空间内完成布置，不会额外增加云台的整体体积与风阻。转子外壳采用一体化加工结构，既作为磁钢的承载基体，也起到防护内部绕组与传感器的作用，配合定子部分的密封设计，可适应户外飞行时的粉尘、小雨等复杂工况。绕组的排布经过优化，在低转速区间即可输出足够的保持扭矩，即使搭载一定重量的相机负载，也能在飞行姿态快速变化时保持云台角度稳定，不会出现负载下坠、角度偏移的问题。
