盘式无刷直流动力电机结构设计

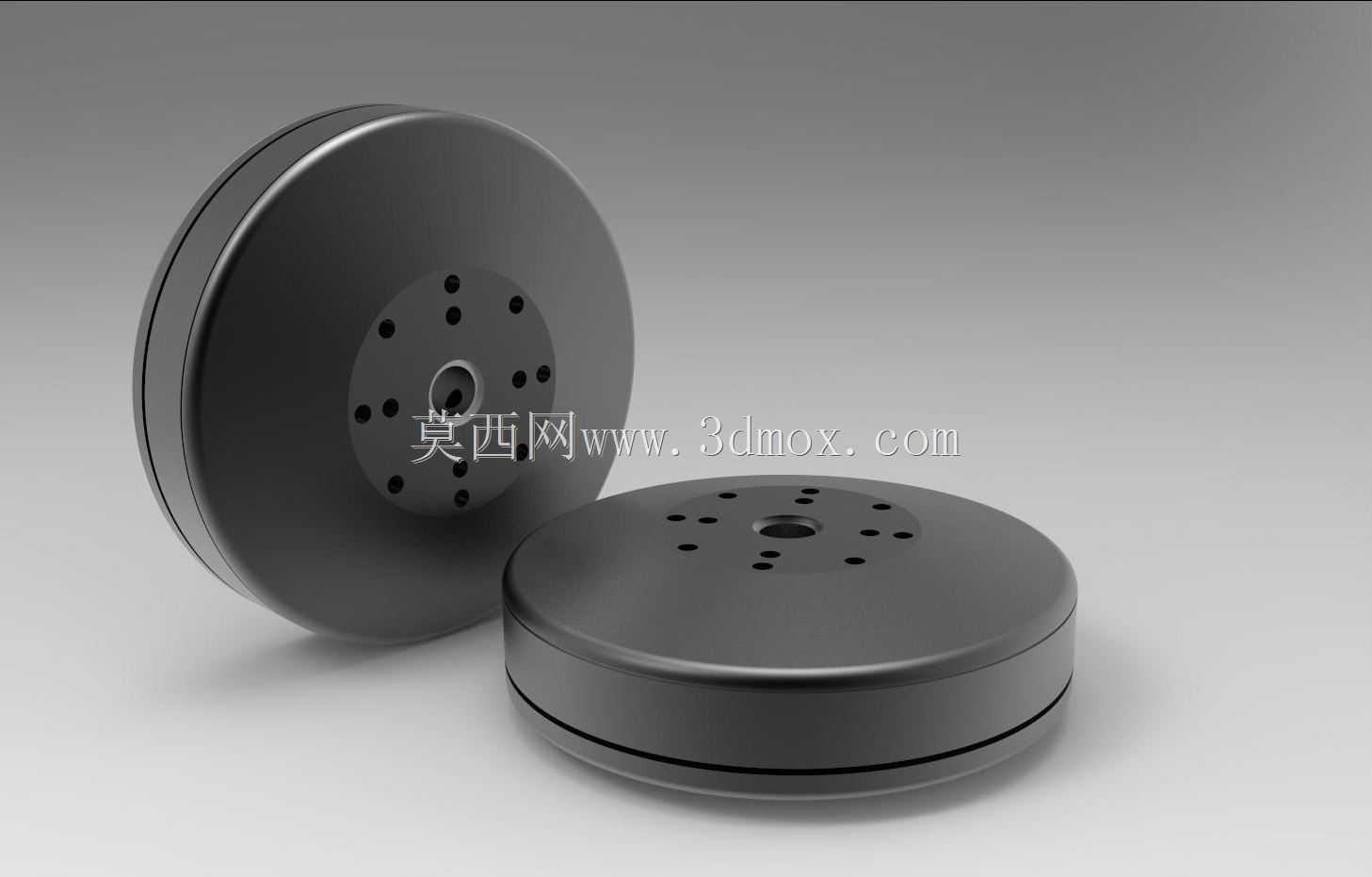

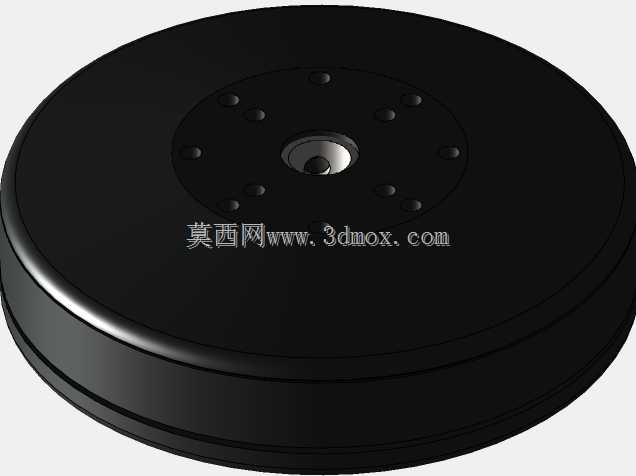

这款盘式结构的无刷直流动力单元，在多旋翼无人机、小型无人巡检设备、轻量化机器人关节驱动场景中有着极高的适配性，区别于传统柱状外转子无刷电机，扁平式的外形设计能够大幅压缩轴向安装空间，对于对设备整体厚度有严格限制的紧凑型动力总成来说，能够有效降低整体结构的凸起高度，优化设备的气动外形或者安装布局。从结构设计逻辑来看，该电机采用外转子直驱方案，转子外壳直接集成动力输出安装位，端面上预留的多组均匀分布的安装孔位，可直接适配螺旋桨、负载转盘等执行部件，省去了额外的传动连接结构，既减少了动力传递过程中的损耗，也降低了传动环节带来的振动与装配误差。定子部分采用集中绕组排布方案，配合高牌号磁钢的径向充磁设计，能够在低转速区间输出足够的扭矩，满足动力设备起飞、瞬时负载变化时的扭矩需求，同时无刷结构的设计省去了碳刷磨损的维护成本，长时间运行下的可靠性远高于有刷同级别动力单元。安装边界上，电机的定子底座预留了中心定位轴孔与周向固定孔位，安装时可通过中心孔与设备机架的定位凸台配合完成同轴度校准，周向螺丝孔可完成径向与轴向的锁紧固定，避免运行过程中出现转子偏心带来的动平衡问题。在实际选型适配过程中，需要注意该电机的轴向总厚度尺寸，在机架设计时预留足够的转子转动安全间隙，避免转子转动过程中与机架结构、走线发生剐蹭，同时端面上的负载安装孔位的孔距与孔径需要与配套执行部件的安装尺寸做匹配校验，若存在尺寸偏差可通过转接法兰完成适配，但转接法兰需要做动平衡校准，避免高转速下出现振动超标问题。该类盘式电机的绕组散热路径主要通过定子底座与安装机架的接触面完成传导，因此在机架设计时可适当增加安装位的散热接触面积，帮助电机在大负载运行时快速散出绕组产生的热量，避免持续高温导致的磁钢退磁、绕组绝缘层老化问题，提升动力单元的持续运行寿命。从结构细节来看，转子与定子之间的配合间隙控制在极小的公差范围内，既能够保证磁路的高效导通，也能避免异物进入气隙造成的卡滞问题，上下端盖的配合处采用了迷宫式密封结构，能够阻挡日常使用场景中的灰尘、少量溅水进入电机内部，适配户外作业的复杂使用环境。
