NACA0012翼型航空水平尾翼结构

在固定翼飞行器的气动布局设计中，水平尾翼承担着纵向俯仰稳定性维持、操纵力矩输出的核心作用，这款基于NACA0012对称翼型开发的水平尾翼结构，适配低速通用航空飞行器、小型无人机以及缩比验证机的尾段装配需求。从实际工程应用场景来看，这类对称翼型水平尾翼在零迎角状态下不会产生额外升力，能让飞行器在巡航阶段保持纵向力矩平衡，避免平飞过程中出现不必要的俯仰配平阻力，尤其适合对巡航效率有要求的轻型固定翼机型。

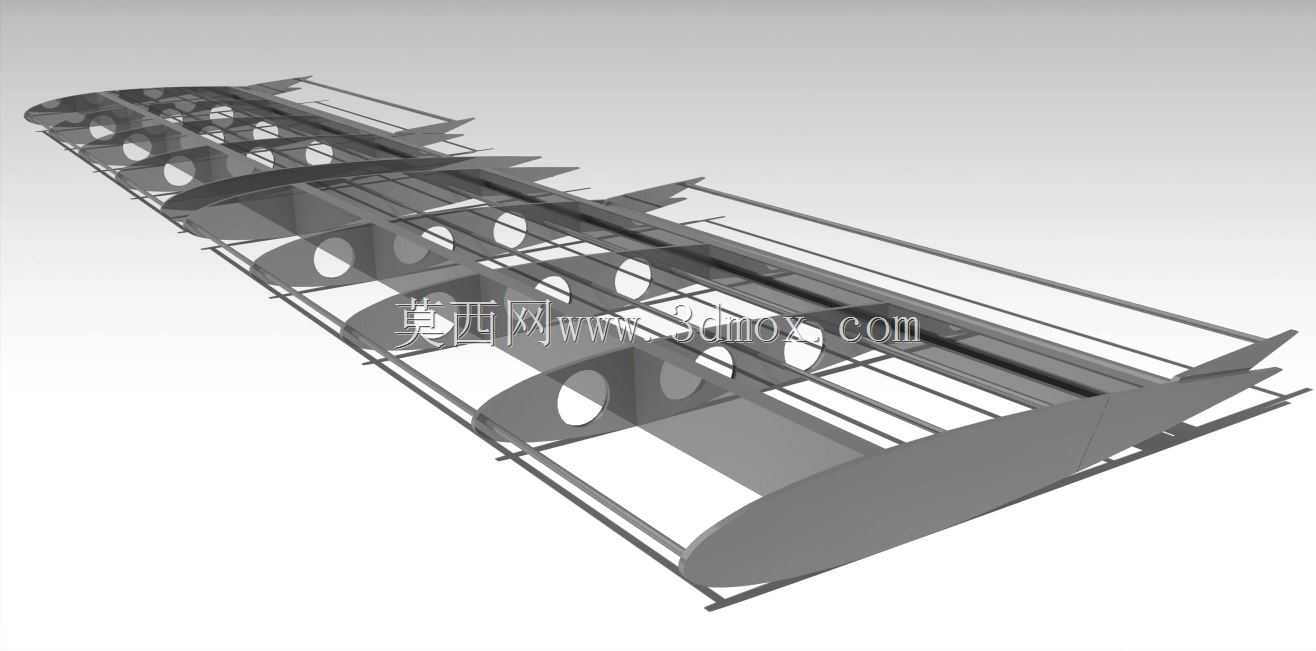

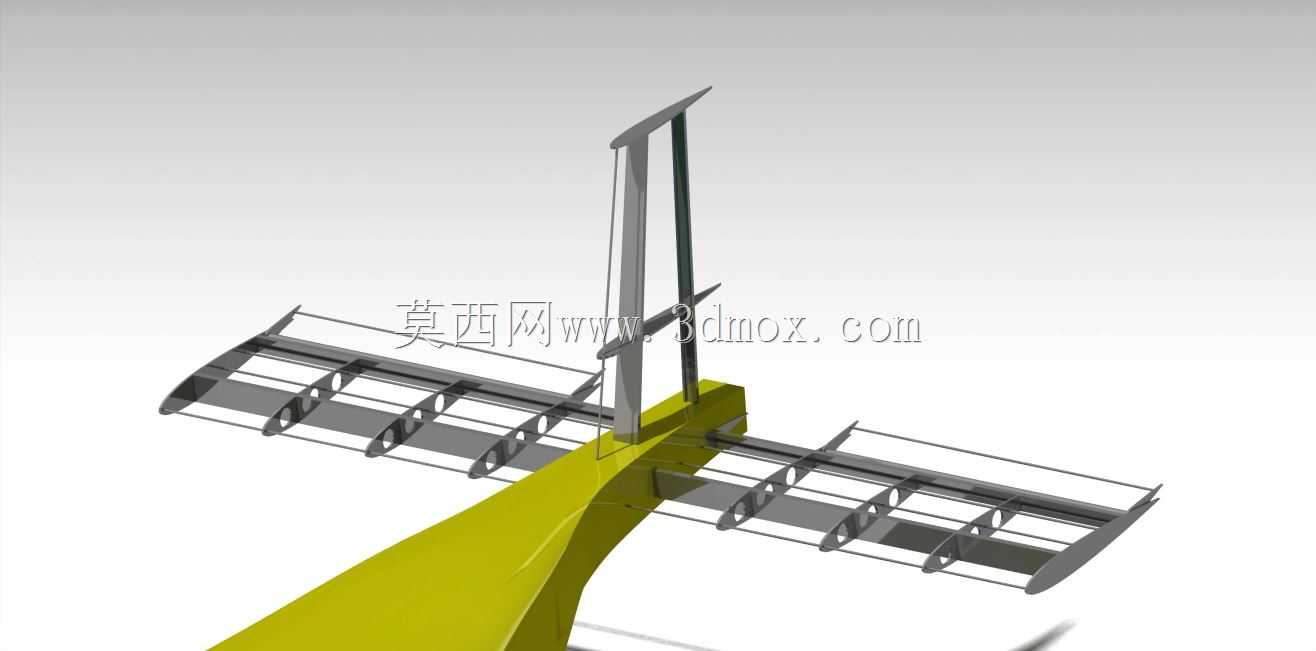

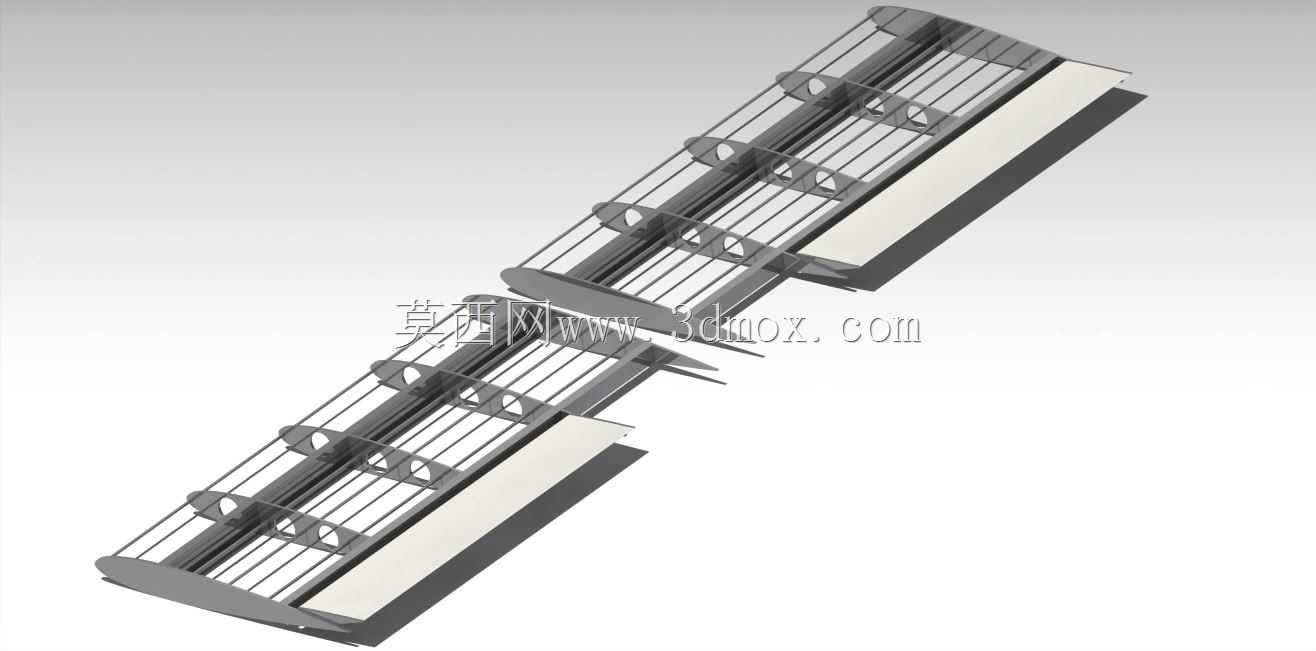

从结构设计思路来看，该尾翼采用骨架蒙皮的经典航空结构形式，内部沿翼展方向布置多组翼肋，翼肋严格遵循NACA0012翼型的坐标曲线加工，保证翼面的气动外形精度；纵向设置的翼梁作为主承力构件，承担飞行过程中产生的弯曲、剪切载荷，骨架之间的连接结构预留了与尾翼操纵摇臂、安定面连接座的装配接口，可直接匹配常规的平尾操纵传动路径。外露的骨架结构也方便设计阶段进行应力应变测试，在原型机验证阶段可快速调整局部结构的刚度分布，避免出现气动弹性发散问题。

尺寸参数上，该尾翼弦长为2英尺，翼展为8英尺，展弦比为4，这个尺寸区间适配最大起飞重量在100kg-300kg区间的轻型飞行器，安装边界上，尾翼根部预留的连接面可直接对接机身尾段的承力隔框，连接孔位的排布符合通用轻型飞机的尾段安装规范，不需要对机身尾段做额外的结构修改即可完成装配。翼型的最大厚度位置在弦长30%处，厚度为弦长的12%，这个厚度比例既保证了翼面内部有足够空间布置操纵拉杆、配重块等附件，也能让翼面在大迎角状态下的气流分离特性更平缓，避免尾翼失速导致的纵向操纵失效。

在实际使用中，这款水平尾翼可根据飞行需求调整安装角，通过改变平尾的配平角度适配不同巡航速度下的俯仰力矩平衡，对称翼型的特性也让飞行器在倒飞状态下依然能获得足够的操纵力矩，满足特技类轻型飞行器的动作需求。结构上的开敞式骨架设计，也方便后期维护过程中检查内部结构的疲劳损伤，不需要大面积拆除蒙皮即可完成关键承力部位的探伤检查，降低日常维护的工作量。
