小型固定翼长航时测绘无人机结构设计

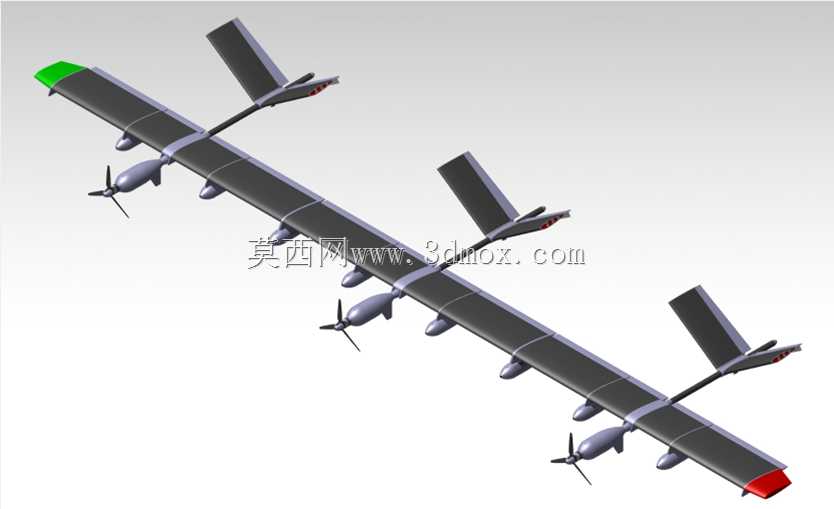

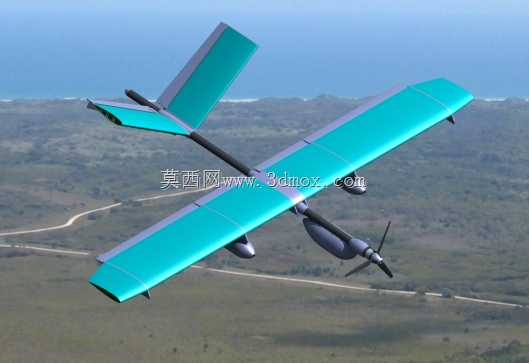

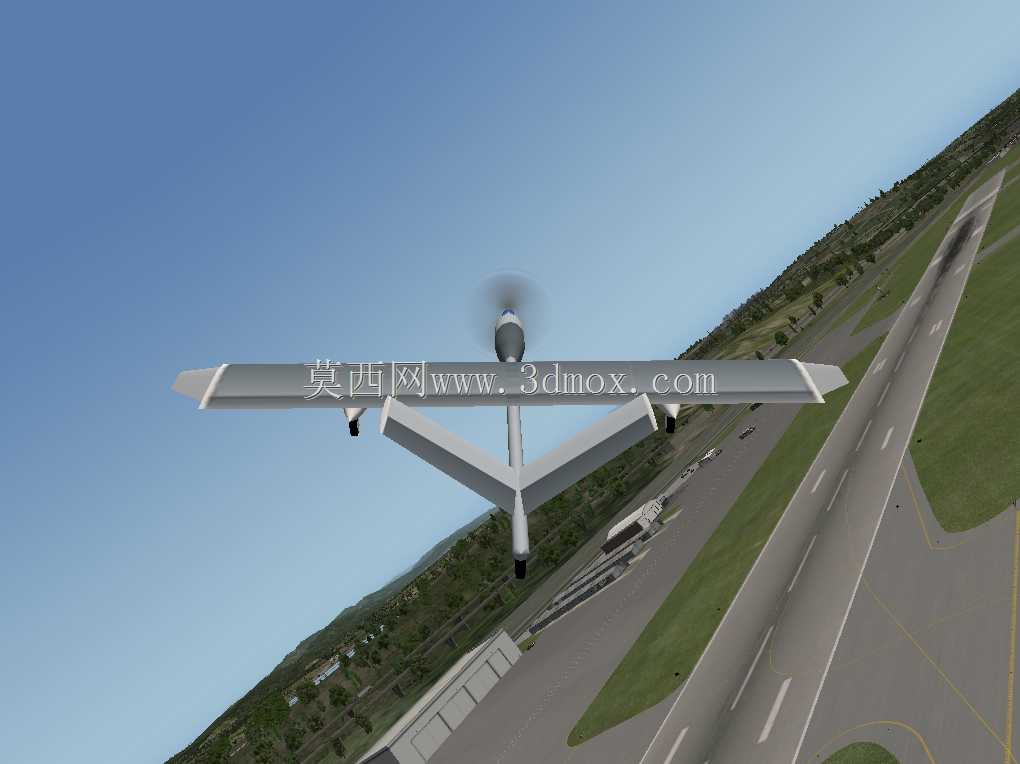

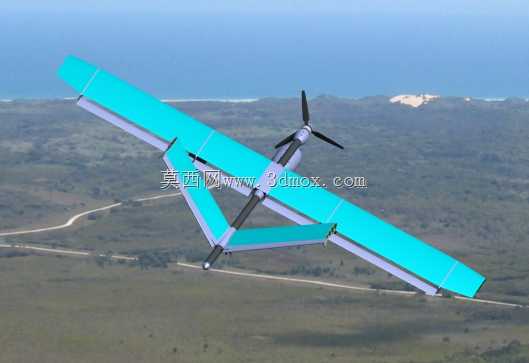

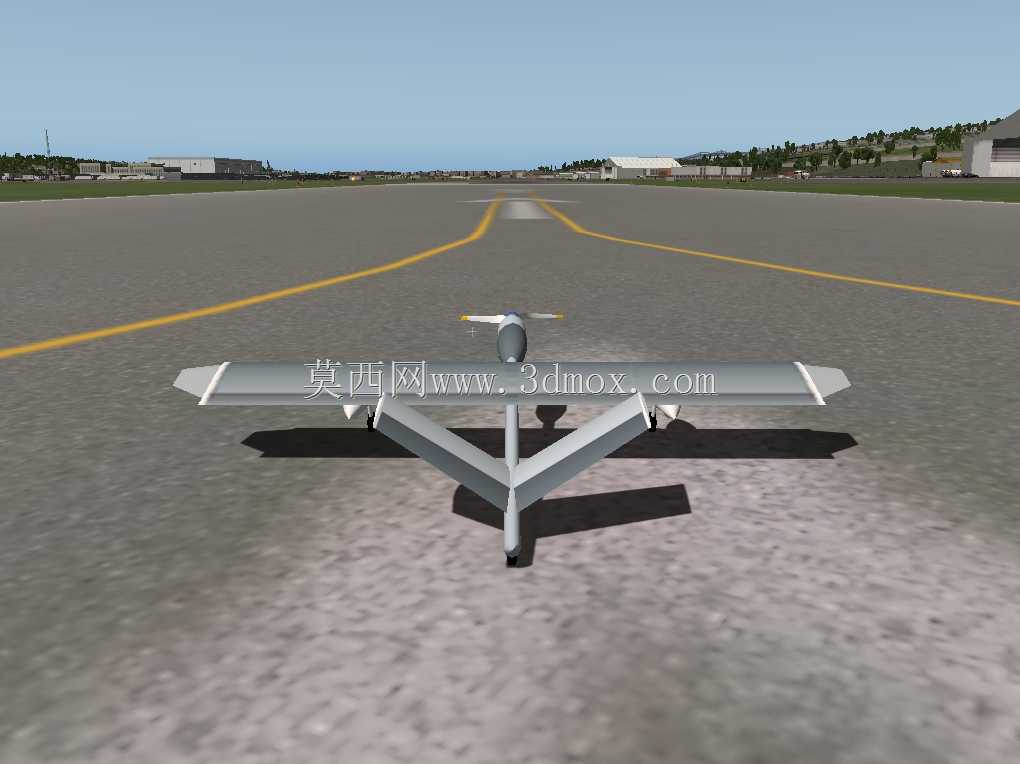

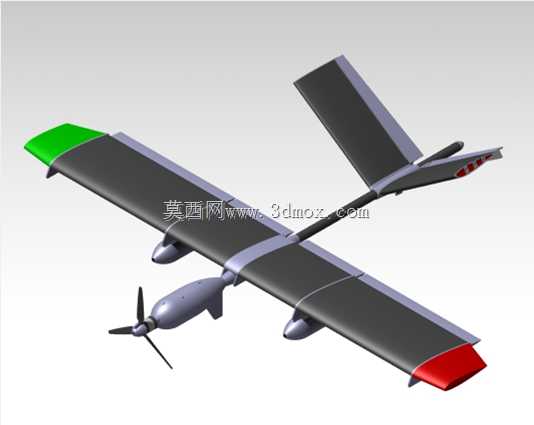

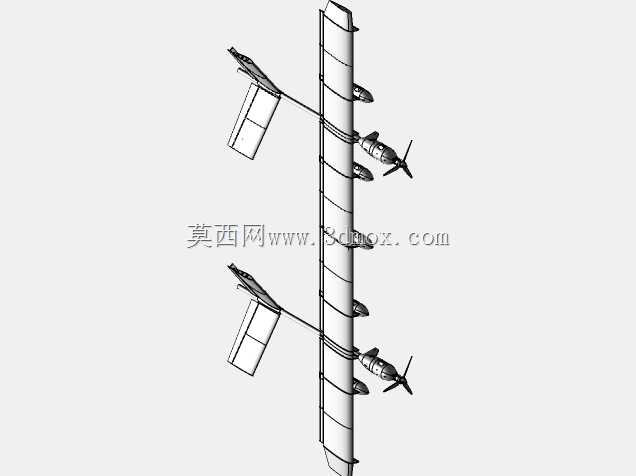

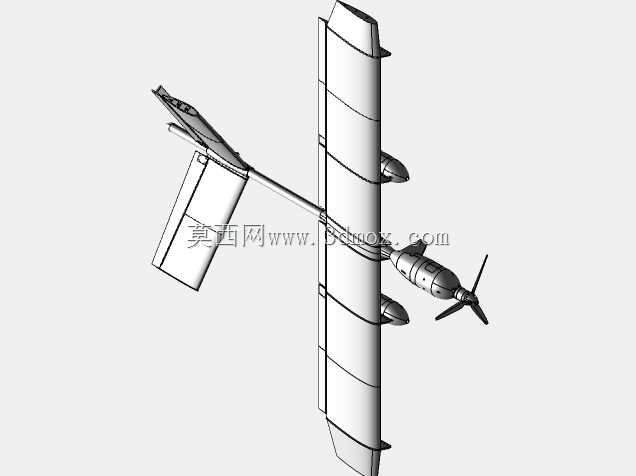

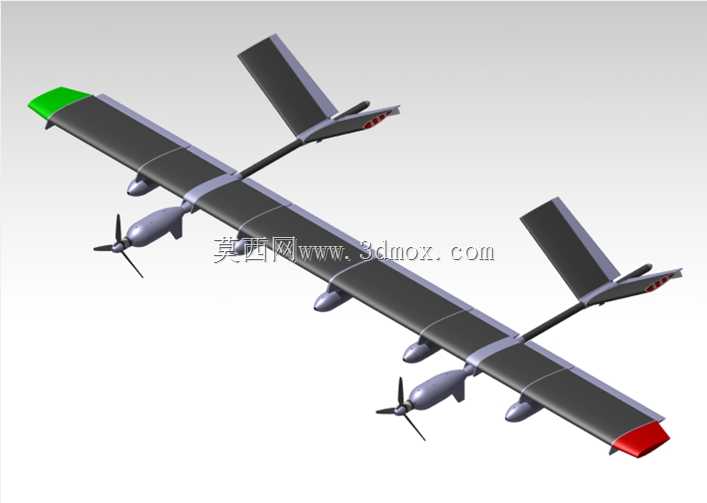

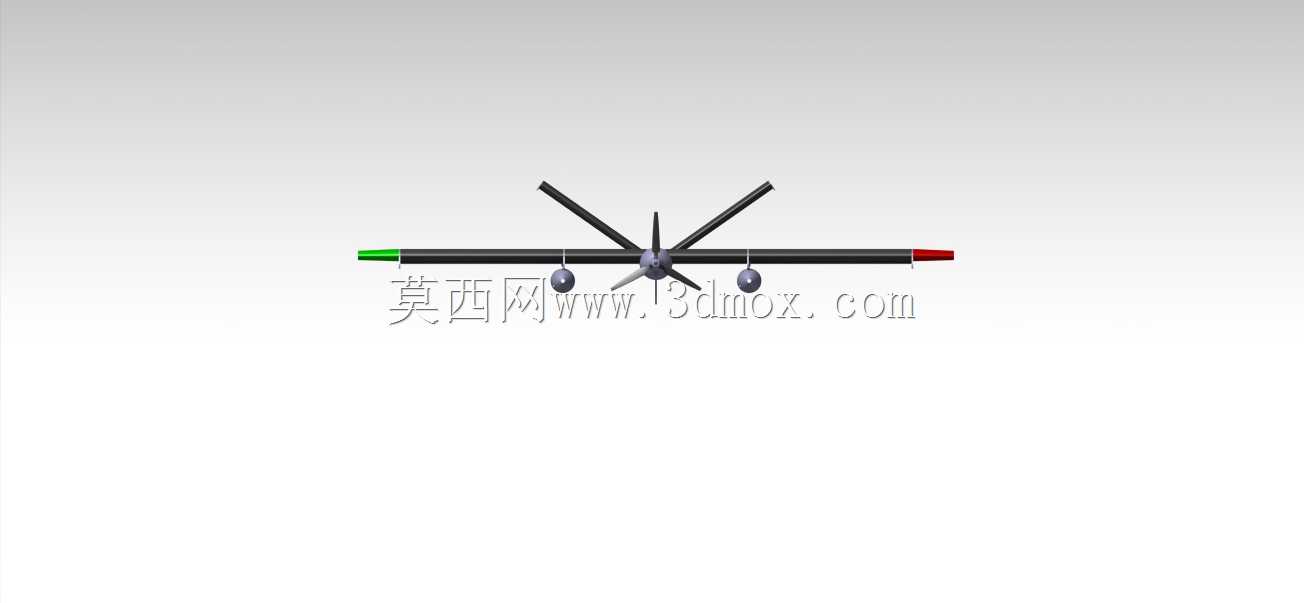

这款小型固定翼飞行器的设计定位面向小范围低空航测、管线巡检、应急场景快速侦察这类对起降场地要求低、作业半径适中的任务场景，整体最大起飞重量控制在2kg级别，单人手抛即可完成起飞，配合滑降或者伞降模块能在硬化路面、平整草地完成回收，不需要专用跑道支持，很适合基层作业单位快速部署使用。从气动布局来看，采用常规高单翼加尾撑式尾翼的构型，机翼设置了一定的上反角来提升横向静稳定性，作业过程中遇到紊流时能减少飞控的修正压力，降低飞控参数调试的难度；机翼两端分别做了差异化的翼尖修型，能在不增加过多结构重量的前提下削弱翼尖涡流影响，小幅提升巡航状态下的升阻比，延长单次作业的留空时间。动力系统布置在机头位置，采用前置拉力螺旋桨的布局，相比尾推式布局能让电机和螺旋桨处在机翼前方的干净来流区域，动力输出效率更稳定，同时前置动力的重量能更好地配平尾部尾撑、尾翼的重量，减少机身内部配重块的使用，进一步压缩整机空重。结构设计上充分考虑了小批量制作和快速维修的需求，机翼、尾撑、尾翼都采用模块化快拆接口，作业转场时可以快速拆解收纳进便携箱包，到达作业点后不需要复杂调试就能完成组装；机身主体承力结构兼顾了3D打印工艺的成型特性，复杂的设备安装座、翼身对接接头这类异形零件可以直接用PETG或者ABS类热塑性塑料打印制作，不需要额外开模，机翼主体采用刚性泡沫夹芯结构，外覆热缩膜保证翼型精度的同时，能把机翼单位面积重量控制在较低水平，即使作业中出现轻微擦碰也不会出现严重的结构损坏，维修时只需要更换局部受损的泡沫段或者补涂热缩膜即可。机身内部预留了充足的设备安装空间，可以按照任务需求搭载轻量化的正射影像相机、多光谱传感器或者小型气体检测模块，飞控、电池、数传电台的安装位置都设置了可调节的固定位，方便根据不同任务的载荷重量调整整机重心位置，保证重心始终处在机翼平均气动弦长的合理范围内，避免出现俯仰稳定性不足的问题。尾翼部分采用常规平尾加垂尾的布局，操纵舵面的舵角安装位预留了标准的航模舵机安装槽，能适配市面上绝大多数9g级微型舵机，降低后期备件的采购成本；整机的布线通道沿着尾撑内部和机翼翼梁旁预留，不会外露在机体表面破坏气动外形，也能减少飞行过程中气流对线路的冲刷损坏。
