单旋翼遥控航模直升机结构设计

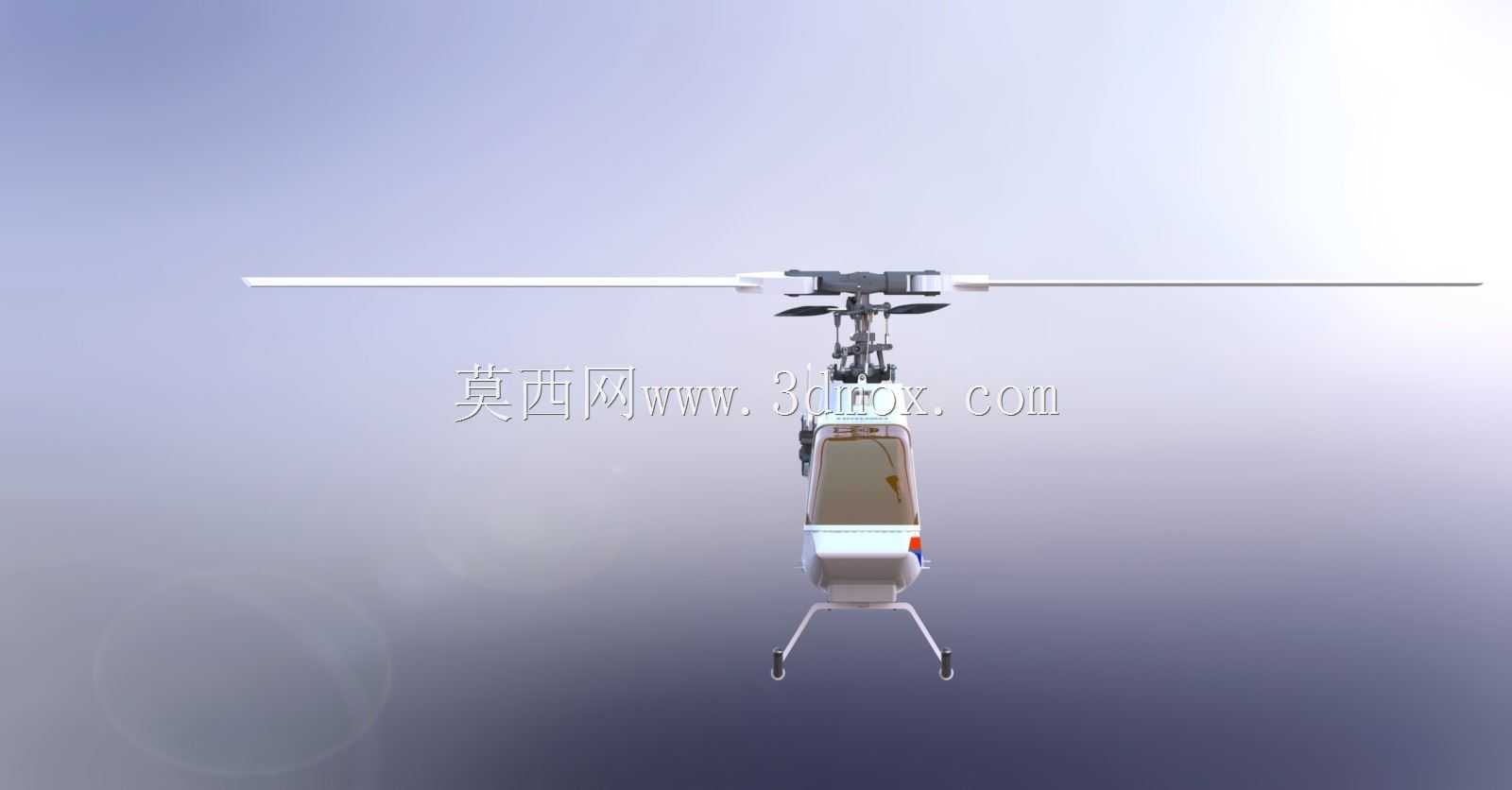

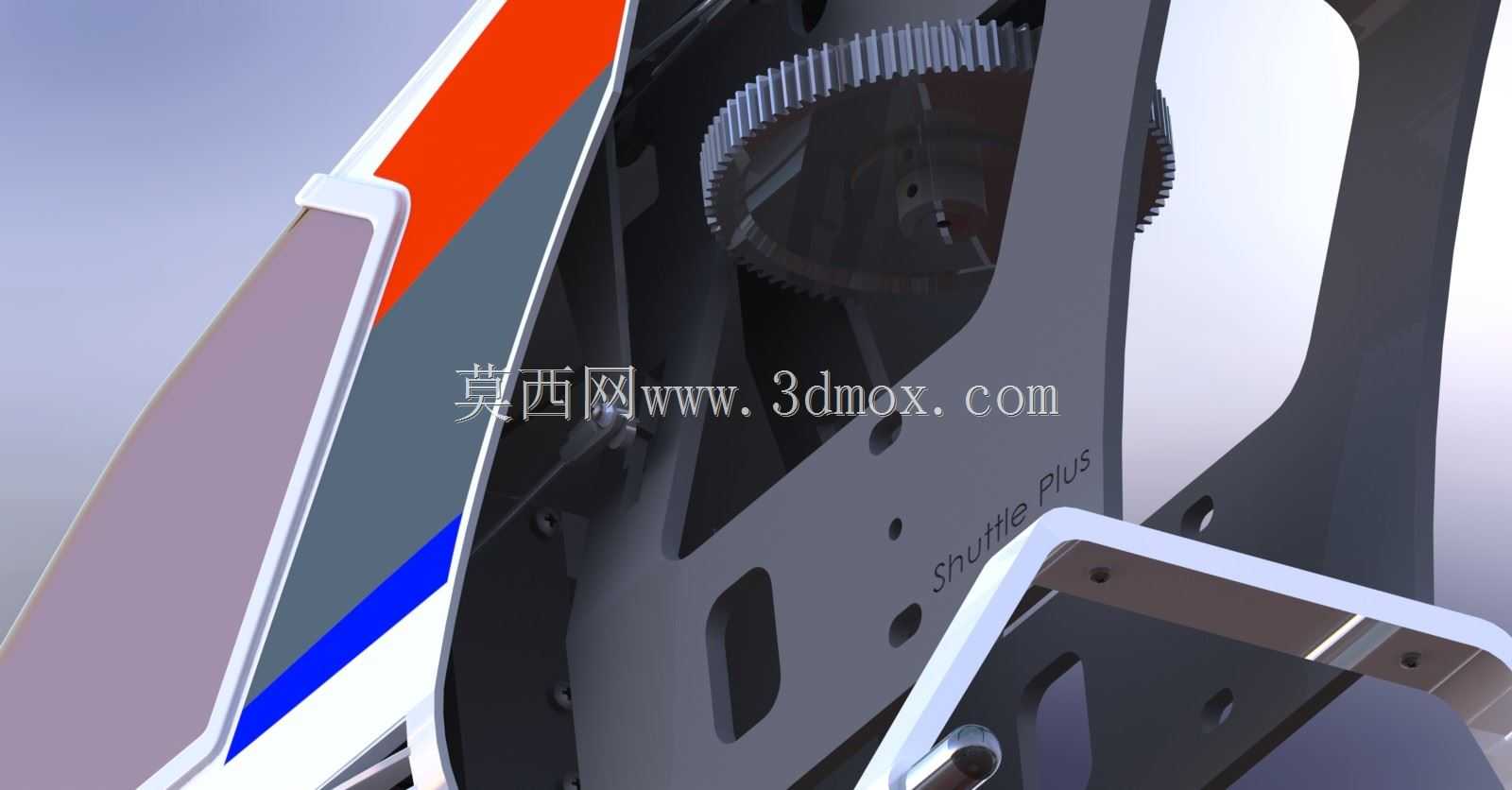

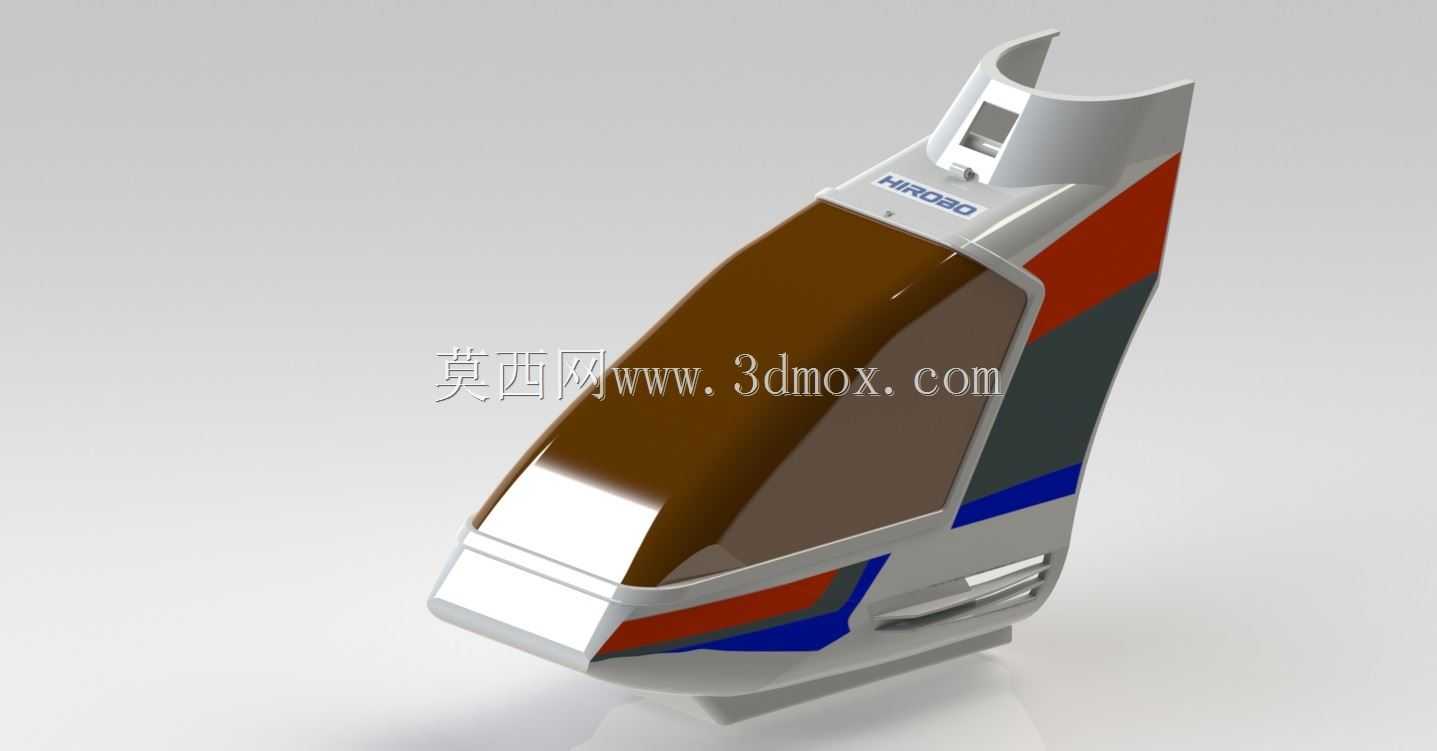

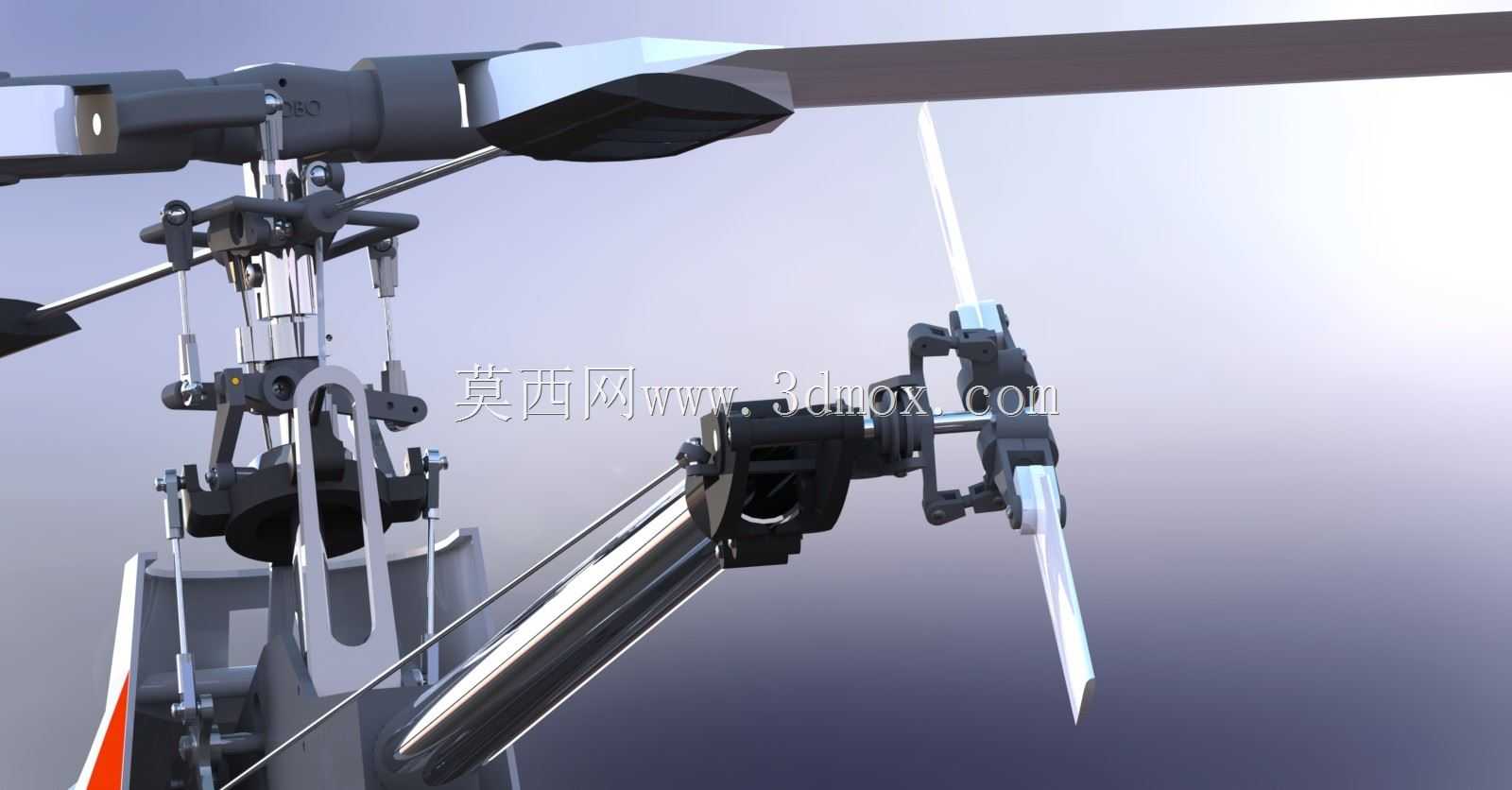

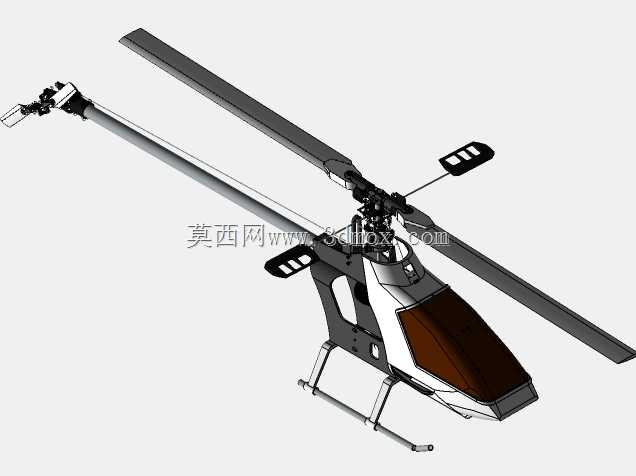

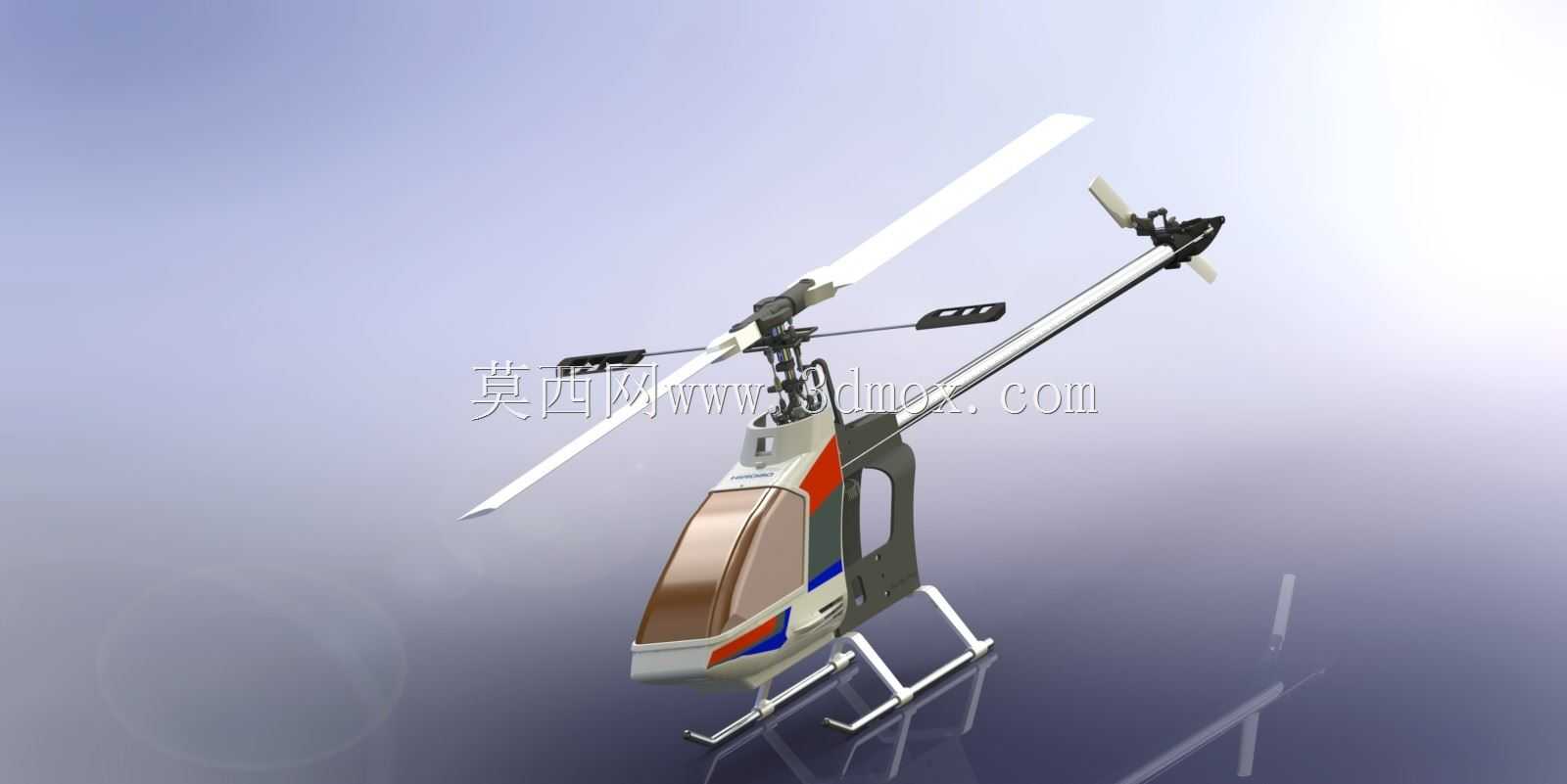

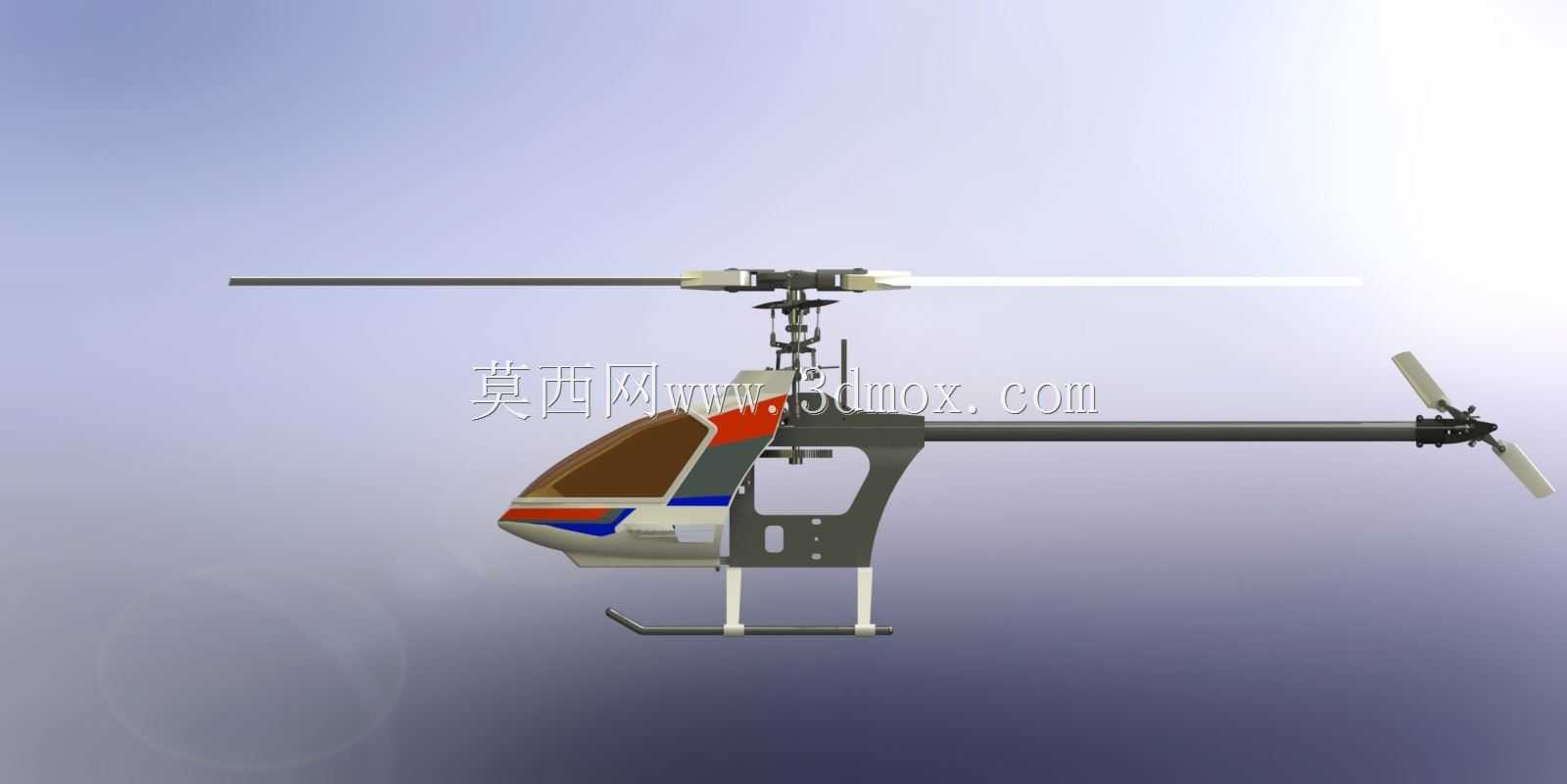

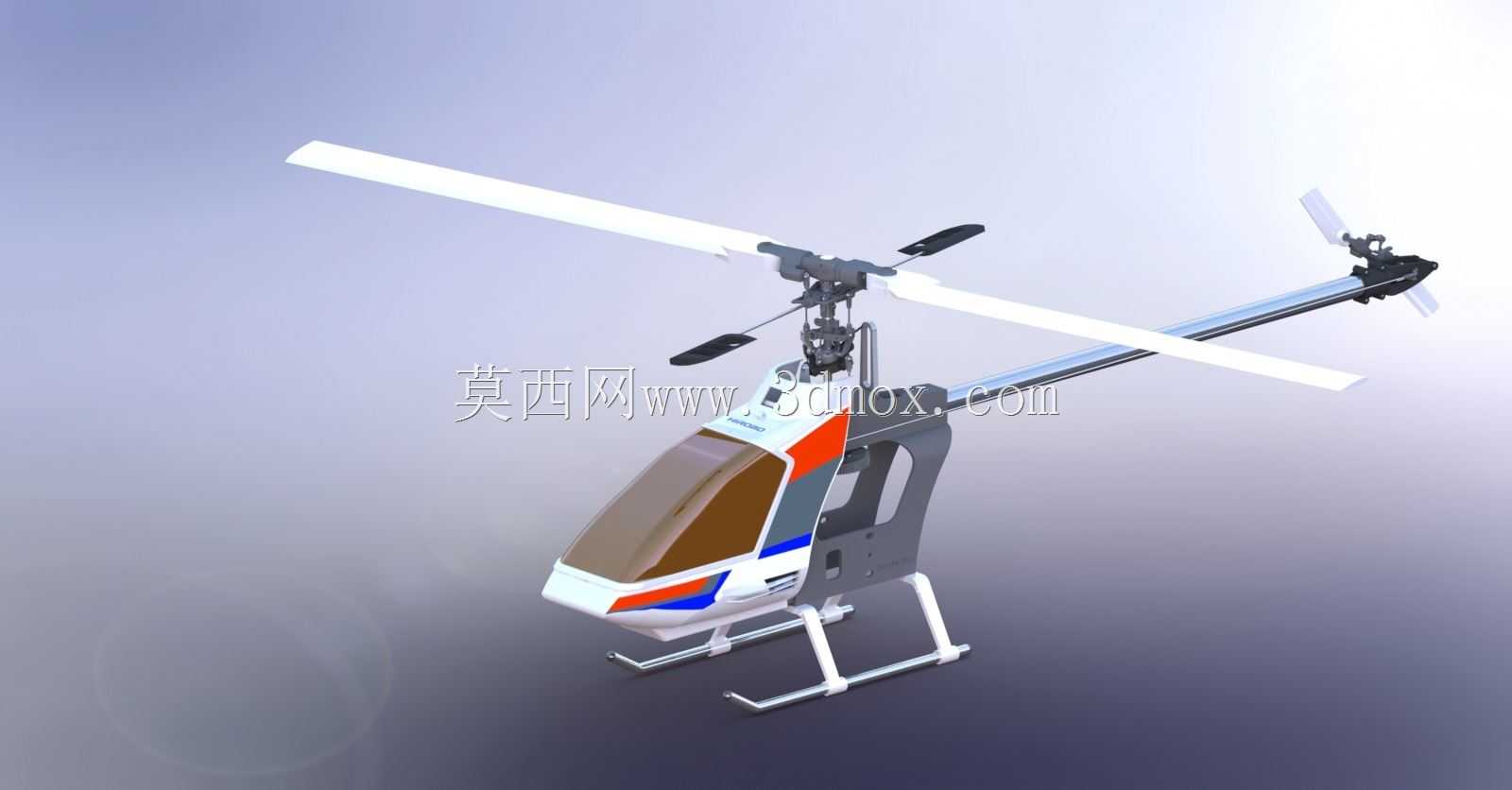

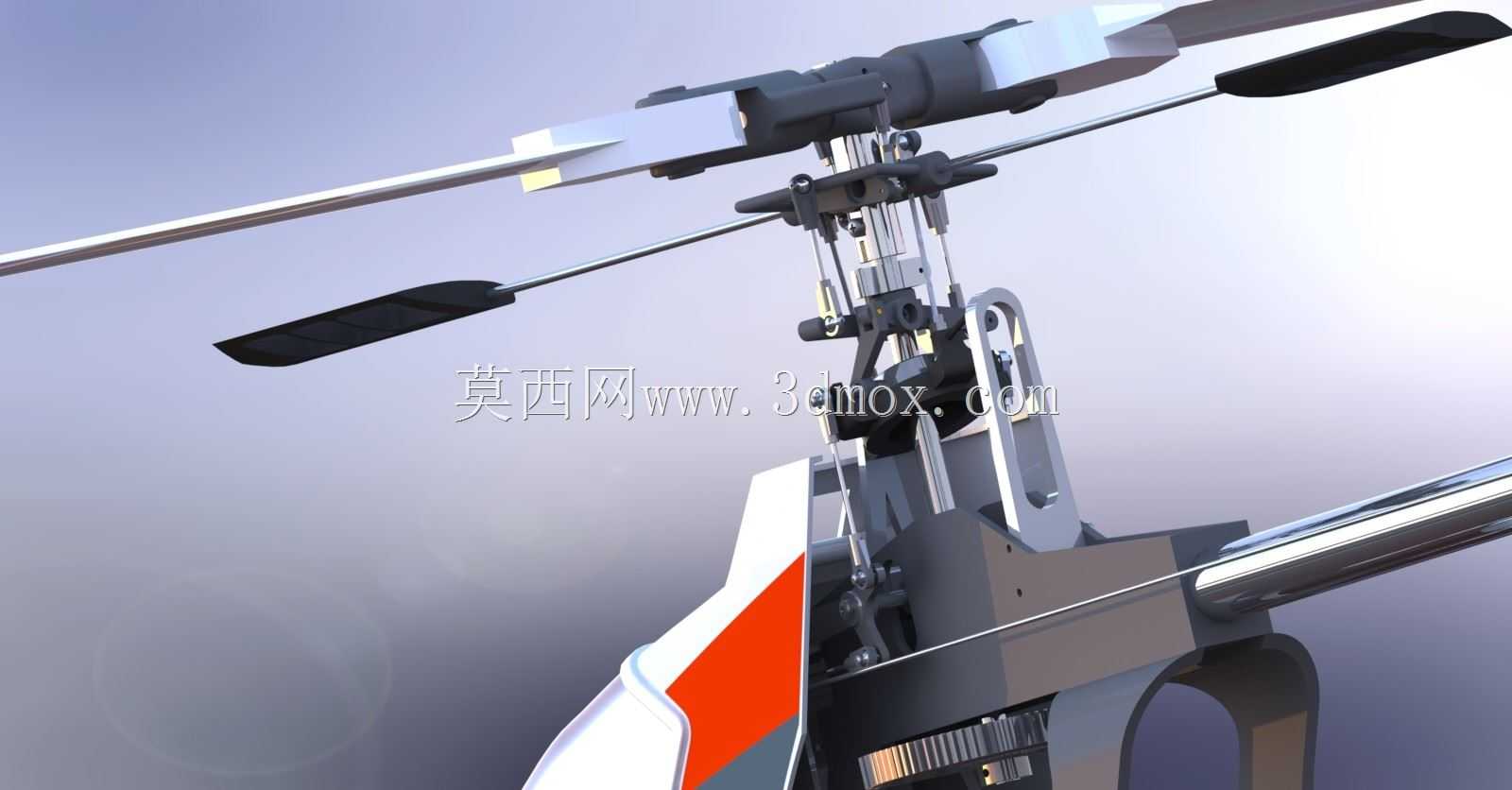

这款单旋翼带尾桨布局的遥控航模直升机，在航模运动、航空科普教学、小型航拍载荷搭载场景中都有广泛应用，其结构设计完全参照真实通航直升机的力学传递逻辑做等比例缩放，既保留了真机的操纵响应特性，又适配了航模级动力组件的安装边界。从结构设计思路来看，主旋翼采用跷跷板式双桨结构，桨夹与旋翼头的铰接位置预留了足够的挥舞铰活动间隙，能够抵消前飞时的升力不对称问题，避免飞行过程中出现机身侧倾；旋翼主轴采用阶梯轴设计，从上至下依次布置桨夹固定位、倾斜盘滑动位、主齿轮安装位，各轴段的同轴度公差控制在0.02mm以内，减少高速旋转时的振动传导。尾桨部分采用尾管后置布局，尾管采用薄壁空心铝管结构，既减轻了尾部重量，又为尾传动钢索预留了穿装空间，尾桨桨叶与主旋翼的转速比设置为4.2:1，能够提供足够的反扭矩抵消力矩，保证航向操纵的灵敏度。机身主体采用半硬壳式结构，机身侧板预留了电池仓、接收机、舵机的安装卡槽，各安装位的孔位完全匹配标准航模舵机的安装尺寸，电池仓的空间尺寸可适配3S 2200mAh至4S 3300mAh规格的锂聚合物电池，无需额外修改结构即可完成动力组件的装配。起落架采用滑橇式设计，两个滑橇通过轻质尼龙支架与机身底部连接，支架的形变行程预留了15mm的缓冲空间，能够吸收硬着陆时的冲击载荷，避免机身结构受冲击损坏；滑橇的横向跨度设置为120mm，能够保证地面静置及滑跑时的侧向稳定性，防止侧翻。操纵系统方面，倾斜盘采用CCPM十字盘结构，三个舵机呈120°均匀布置在机身中部舵机架上，舵机拉杆的长度可通过两端的鱼眼轴承调节，调整精度可达0.1mm，能够精准控制十字盘的倾斜角度，实现前后、左右、总距的操纵响应；尾舵机布置在尾管前端靠近机身重心位置，缩短了尾操纵拉杆的长度，减少了操纵延迟。整体外形的气动设计参考了轻型民用直升机的流线型轮廓，机头座舱罩采用曲面过渡设计，能够减少前飞时的空气阻力，机身侧面的装饰条位置预留了贴纸粘贴的平整面，尾翼的垂直安定面面积经过测算，能够在前飞时提供足够的航向稳定性，减少尾舵的操纵负荷。在安装边界上，主旋翼旋转直径为800mm，机身总长度（含尾桨）为920mm，整机高度（含起落架）为260mm，所有转动部件的活动范围内都没有结构干涉，主旋翼与尾桨的旋转平面保持12°的夹角，避免气流干扰导致的飞行姿态不稳定。
