RC航模3D打印动力舱螺旋桨组件

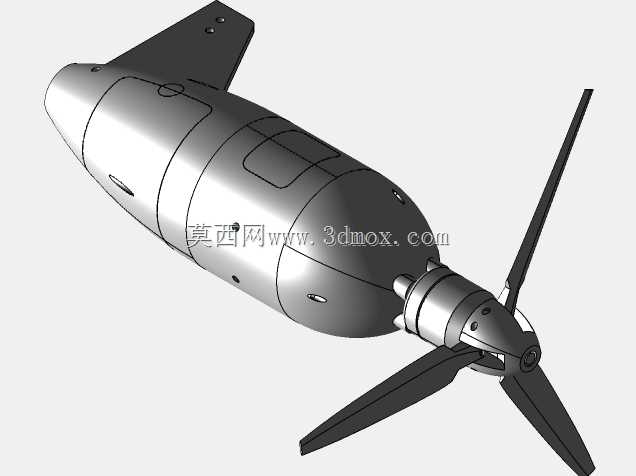

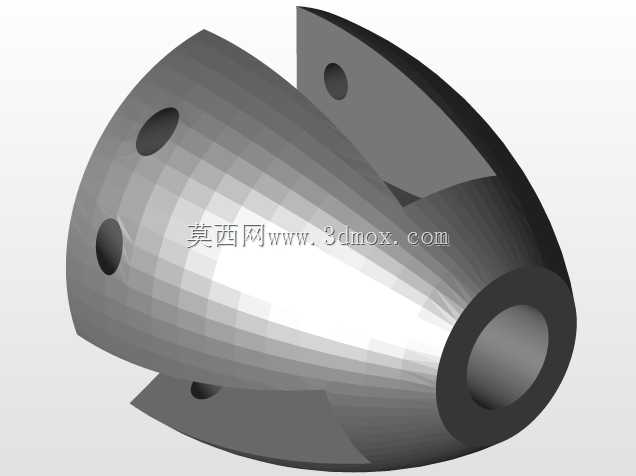

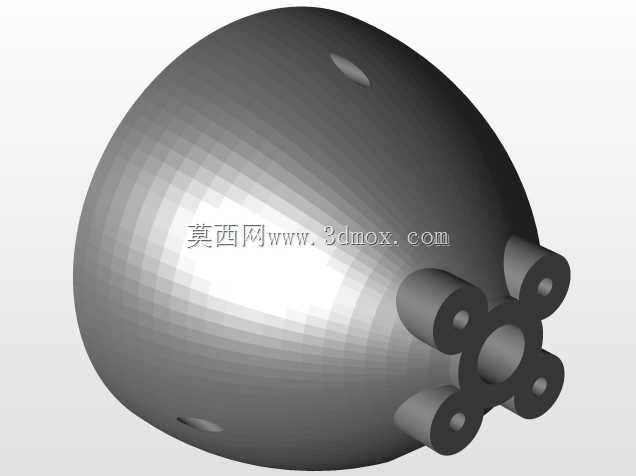

这套RC航空模型的3D打印部件，核心服务于小型固定翼航模的前端动力集成场景，适配翼展在1.2米至1.8米区间的电动遥控航模使用，可直接替换传统轻木或注塑成型的动力舱段，降低航模爱好者自制机型的零件加工门槛。从结构设计逻辑来看，整个部件采用流线型纺锤形舱体构型，前端预留标准无刷电机的安装座孔位，孔位间距适配22系列、28系列外转子无刷电机的通用安装尺寸，舱体内部预留了电调、接收机天线的走线空腔，侧壁开设的小型通孔既用于电机固定螺丝的穿装锁紧，也可作为飞行过程中的散热风道，避免动力系统长时间大油门运行时出现热量堆积。舱体尾部设计有与机翼主梁对接的插接定位结构，安装边界预留了3毫米的调节余量，可适配不同厚度的层板或碳纤机翼主梁，插接后仅需少量热熔胶或螺丝即可完成锁紧固定，无需额外制作复杂的连接转接件。前端配套的三叶螺旋桨采用等距翼型设计，桨根位置做了加厚处理，匹配3D打印耗材的层间受力特性，避免大拉力输出时出现桨根断裂的问题，桨叶的扭转角度经过适配调整，可匹配KV值在900至1400区间的外转子无刷电机，搭配3S至4S锂电池时可输出足够的静拉力，满足航模起飞与特技飞行的动力需求。在实际使用场景中，这类打印部件可直接通过桌面级FDM3D打印机制作，选用PLA或PETG耗材即可满足结构强度要求，舱体表面的光滑流线型曲面可有效降低飞行过程中的空气阻力，相比手工打磨的轻木舱体，外形一致性更好，装配时的同轴度精度更高，能减少螺旋桨转动时的震动传导，提升飞行过程中的机身稳定性。设计时还考虑到了日常炸机的维修替换需求，整个舱体为一体化打印结构，没有复杂的拼接装配环节，损坏后可直接重新打印替换，无需对其他机身部件做改动，大幅降低航模日常维护的成本与时间投入。舱体侧面的预留孔位还可拓展安装空速管、LED航灯等小型外设，满足不同玩家的改装需求，整体结构的壁厚控制在1.5毫米至2毫米区间，在保证结构强度的同时尽可能控制部件自重，避免增加不必要的飞行负载，影响航模的续航与机动性能。
