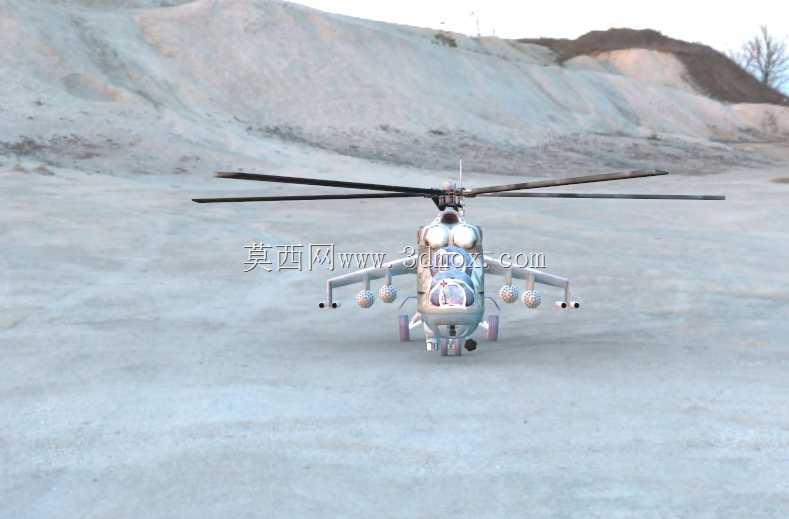

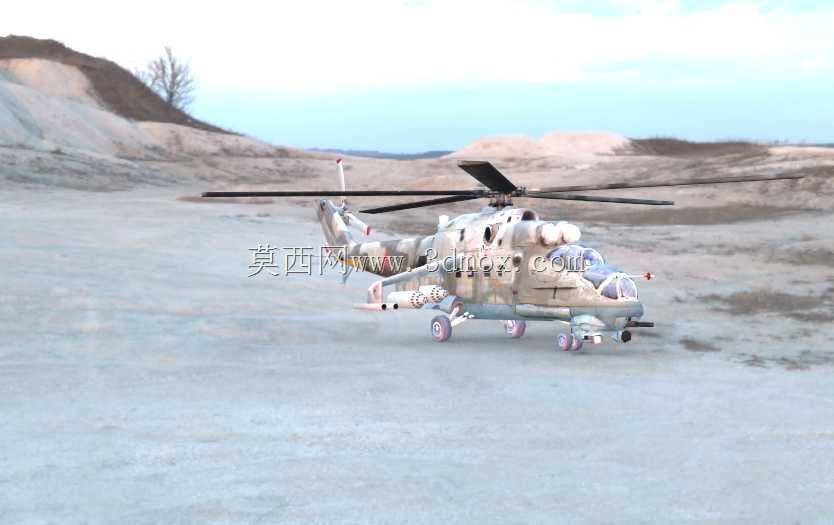

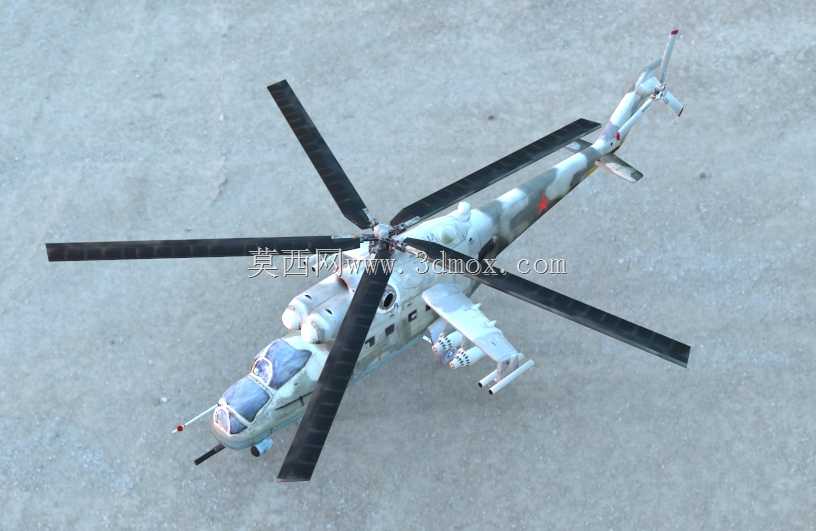

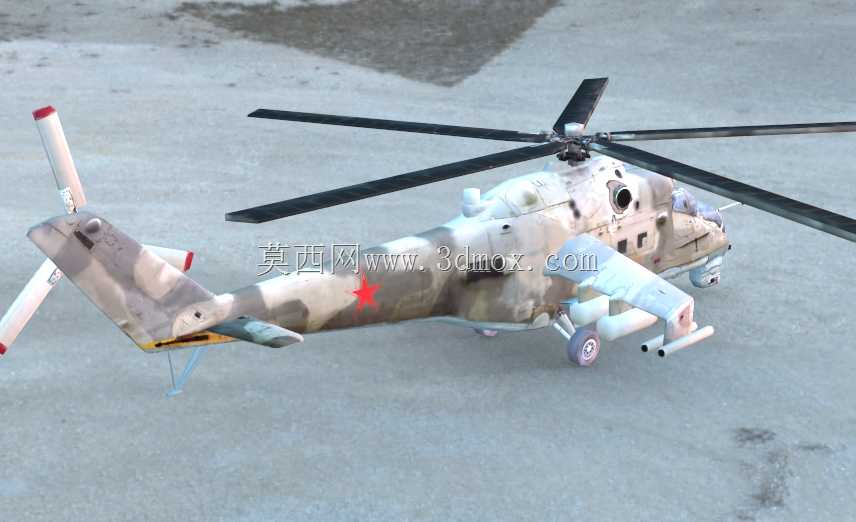

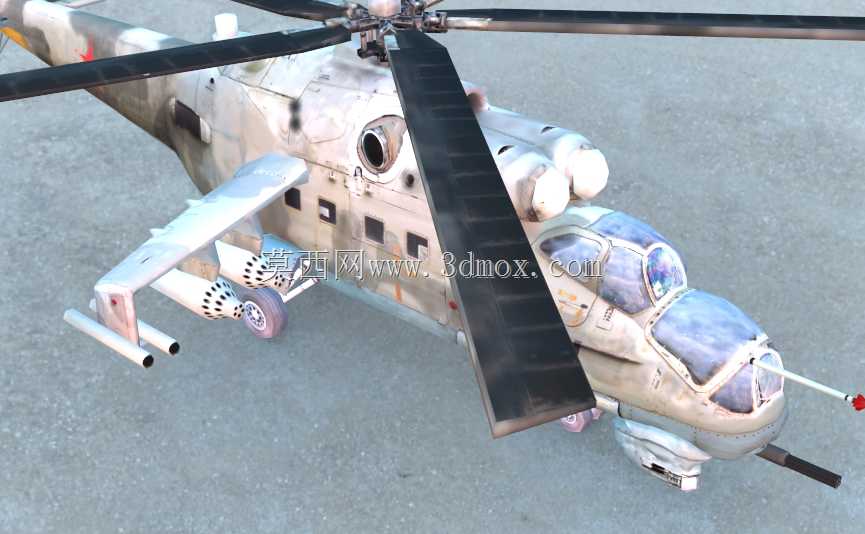

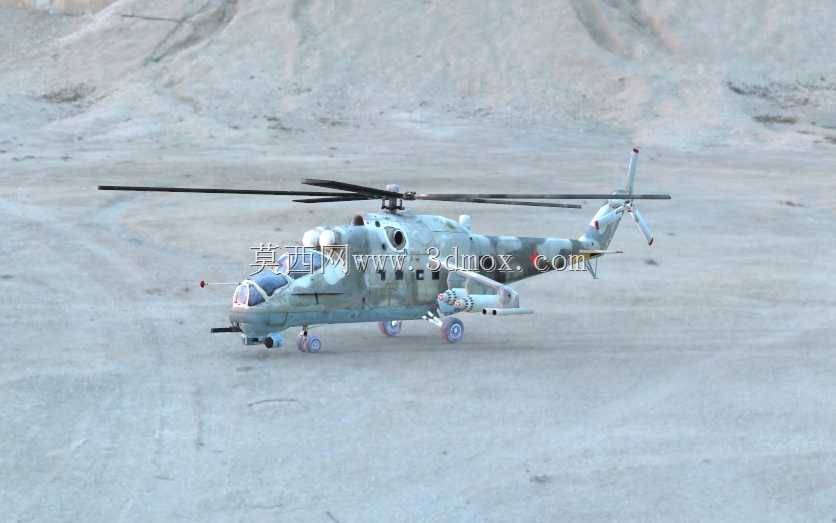

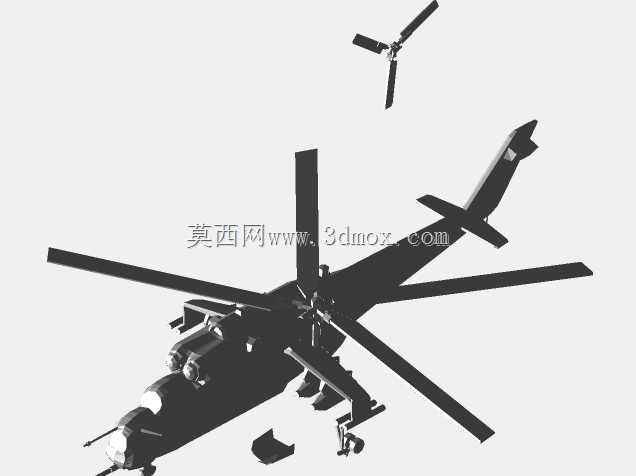

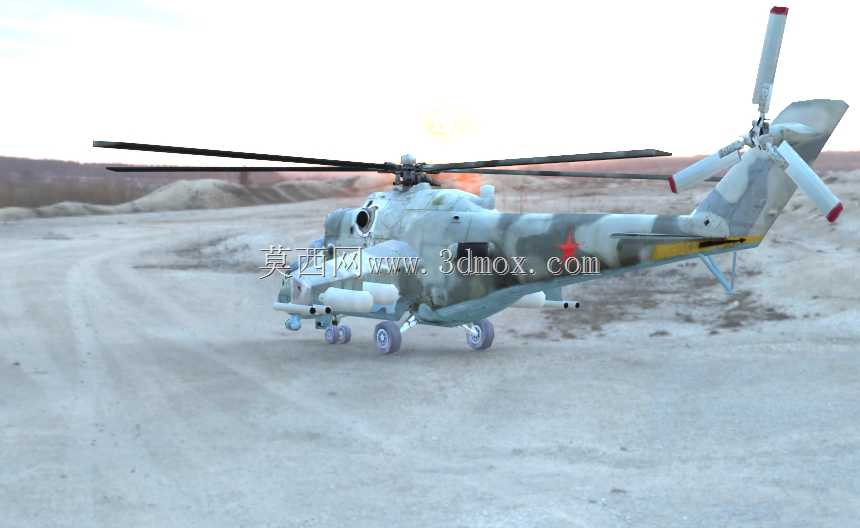

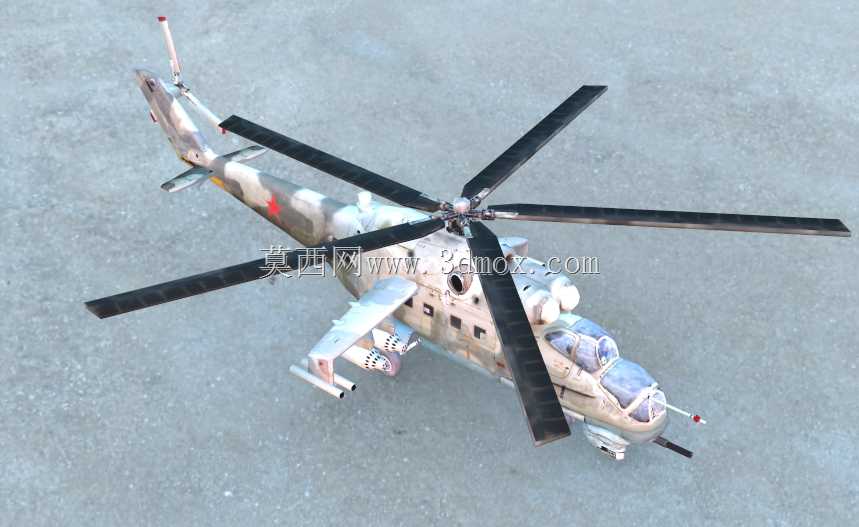

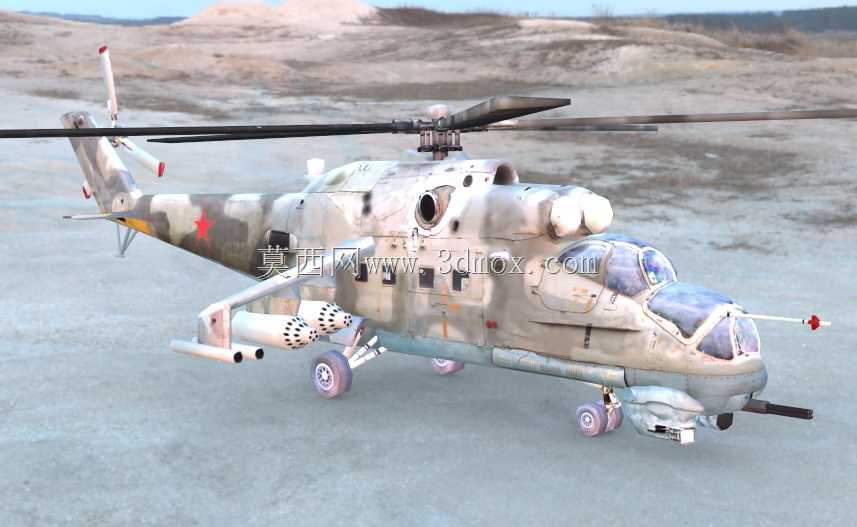

米24武装直升机外观结构三维建模

在军用旋翼装备的结构设计与仿真验证场景中，米24这类兼具对地攻击与兵员投送能力的武装直升机建模，需要兼顾气动外形还原、机载武器挂载边界、起落架收放空间等多维度的工程约束。从实际用途出发，该型直升机的设计核心围绕低空突防、近距火力支援展开，建模过程中首先要明确机身的整体轮廓边界：串列双座驾驶舱的风挡曲率需要匹配低空飞行时的视野需求，同时兼顾座舱装甲的安装厚度预留，机身中段的载员舱尺寸既要满足兵员搭载的内部空间要求，也要控制机身整体横截面积以降低飞行阻力。旋翼系统的建模需要还原主旋翼的桨叶扭转角度、尾旋翼的安装位置与倾角，这部分结构直接关联飞行状态下的升力计算与扭矩平衡仿真，主旋翼桨毂的结构细节要匹配实际的铰接结构，预留桨叶挥舞、摆振的运动空间，避免后续做飞行动画时出现结构干涉。机载武器部分的建模需要严格对应实际安装边界：机身两侧短翼的挂点位置要匹配火箭弹发射巢、反坦克导弹的安装尺寸，机头下方的机炮炮塔要还原旋转俯仰的活动范围，确保火力覆盖角度的仿真数据具备参考价值。机身表面的蒙皮接缝、检修口盖、天线布局都需要按照实机的位置还原，这些细节不仅影响外观还原度，在做雷达反射截面仿真、气动流场分析时也会直接影响计算结果。起落架部分采用前三点式布局，建模时要考虑减震支柱的行程范围，机轮的尺寸与安装位置要匹配地面停放、起降滑跑时的重心分布，尾撑部分的结构要兼顾尾桨传动路径的布置空间，垂尾与平尾的翼型角度需要匹配飞行时的航向稳定性要求。建模过程中对机身表面的迷彩涂装分区做了明确的结构拆分，方便后续做渲染或仿真时的材质赋值，发动机舱的散热口、排气口位置都按照实机的结构做了还原，预留了动力系统仿真时的气流通道空间，整体模型的结构拆分逻辑完全匹配实际装备的装配层级，可直接用于虚拟仿真训练、装备展示、结构教学等场景，也能作为同类型武装直升机改型设计的外形参考基准，在做总体方案论证时可快速调整局部结构验证不同设计方向的可行性。
