适配4mm有刷电机的13mm微型涵道动力装置

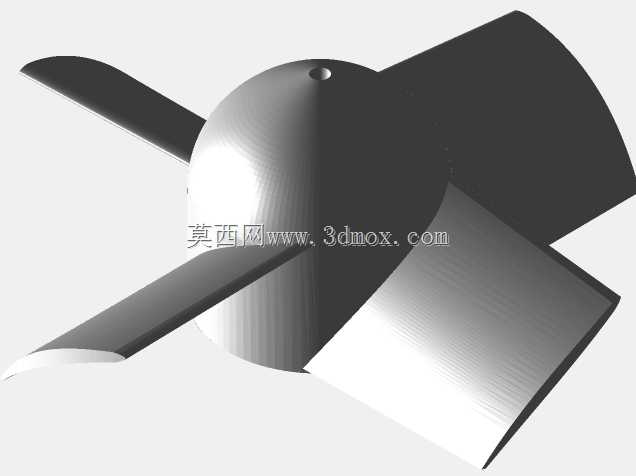

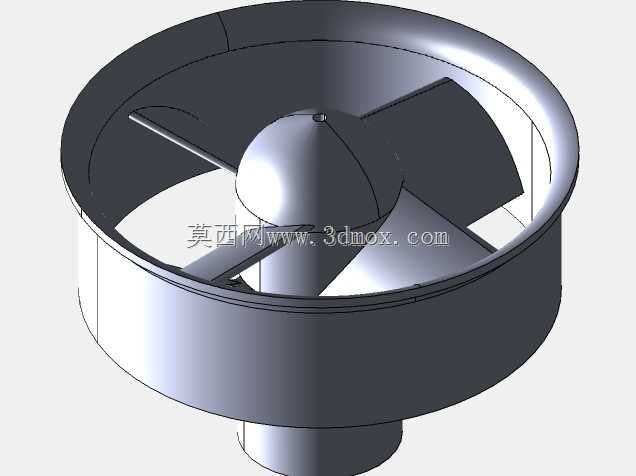

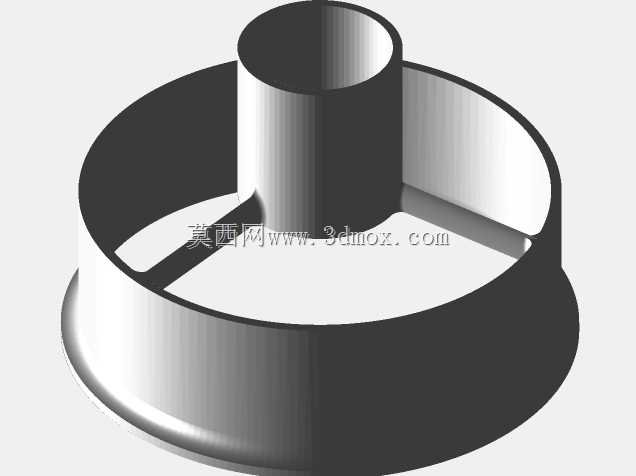

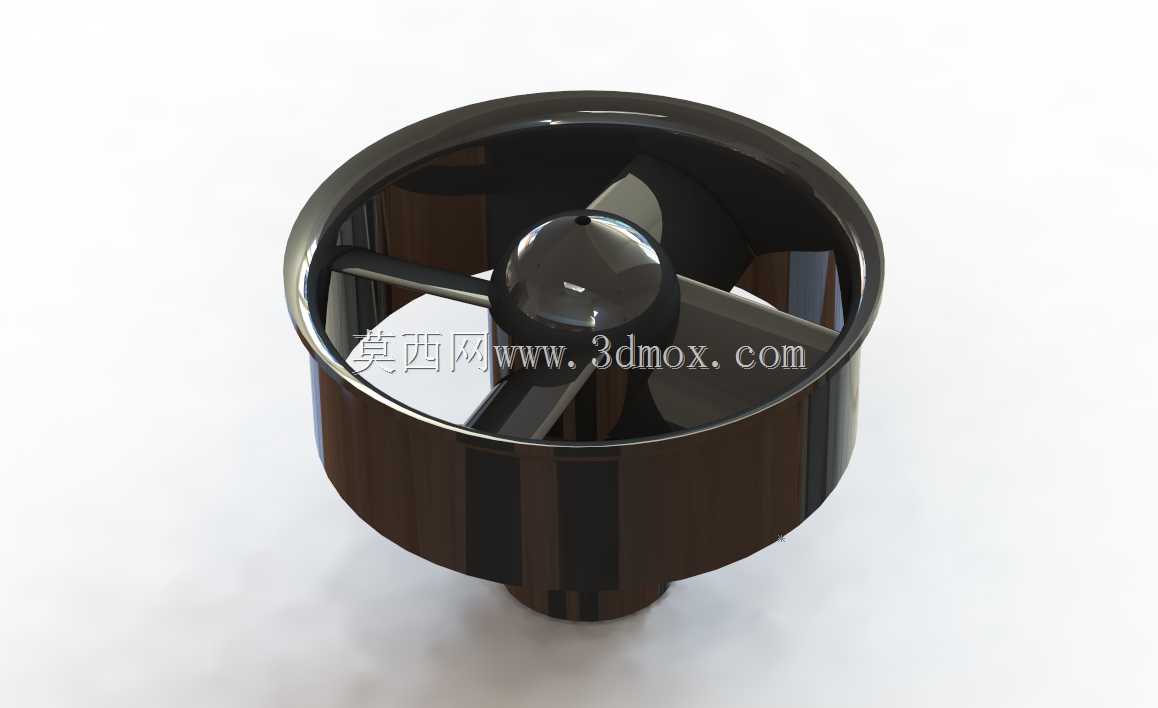

这款微型涵道动力单元的设计初衷，是为轻量小型模型飞行器提供紧凑高效的推力输出，整体外径控制在13mm，安装接口完全匹配4mm直径的有刷直流电机输出轴，不需要额外设计转接结构就能完成装配，对于追求极致空间利用率的微型航模设计场景来说，能够大幅压缩动力段的占用空间，给飞控、电池等其他组件留出更多布置余量。从结构设计逻辑来看，涵道外壳采用一体化筒型结构，内壁做了顺滑的导流曲面处理，能够减少叶轮高速旋转时的气流紊流损失，内置的多片式叶轮经过叶型角度优化，在小尺寸限制下尽可能提升气动效率，同时叶轮与涵道内壁的间隙控制在合理范围，既避免转动过程中出现剐蹭风险，也不会因为间隙过大导致气流回流损失推力。实际应用场景中，这类微型涵道除了适配室内迷你固定翼、微型涵道飞机之外，也可以用在小型桌面风洞实验装置、微型管道送风设备、小型气动演示教具上，只要安装空间的直径边界大于13mm，轴向预留出对应电机加涵道的总长度，就可以直接搭配4mm轴径的有刷电机使用。设计过程中重点考量了3D打印的工艺适配性，所有结构都没有设置大角度悬空面，不需要额外添加大量支撑就可以完成打印成型，叶轮的叶片厚度做了均匀化处理，避免打印过程中出现薄边翘曲、填充不足的问题，涵道外壳的壁厚经过受力校核，既能够承受叶轮高速旋转带来的气流震动，也不会因为壁厚过大增加不必要的整体重量。安装边界上，涵道底部的电机定位槽做了同轴度限位设计，装配时只要将电机轴插入叶轮中心的轴孔，推到定位面即可完成同轴定位，不需要反复调试对中，能够降低微型设备的装配调试难度，对于小批量制作微型航模或者小型气动装置的开发者来说，这种标准化的适配设计能够减少重复的结构修改工作，直接套用就能完成动力段的搭建。在气动性能层面，叶轮的进风侧做了圆弧导角处理，能够降低进气阻力，出风侧的叶型尾缘做了收窄设计，让气流可以更顺畅地从涵道尾部喷出，减少出口处的涡流噪音，实际运转时的气流平顺性相比同尺寸的开放式螺旋桨更好，推力输出也更加线性，适合对动力稳定性有一定要求的微型飞行器使用。
