双缸四冲程内燃动力装置结构设计

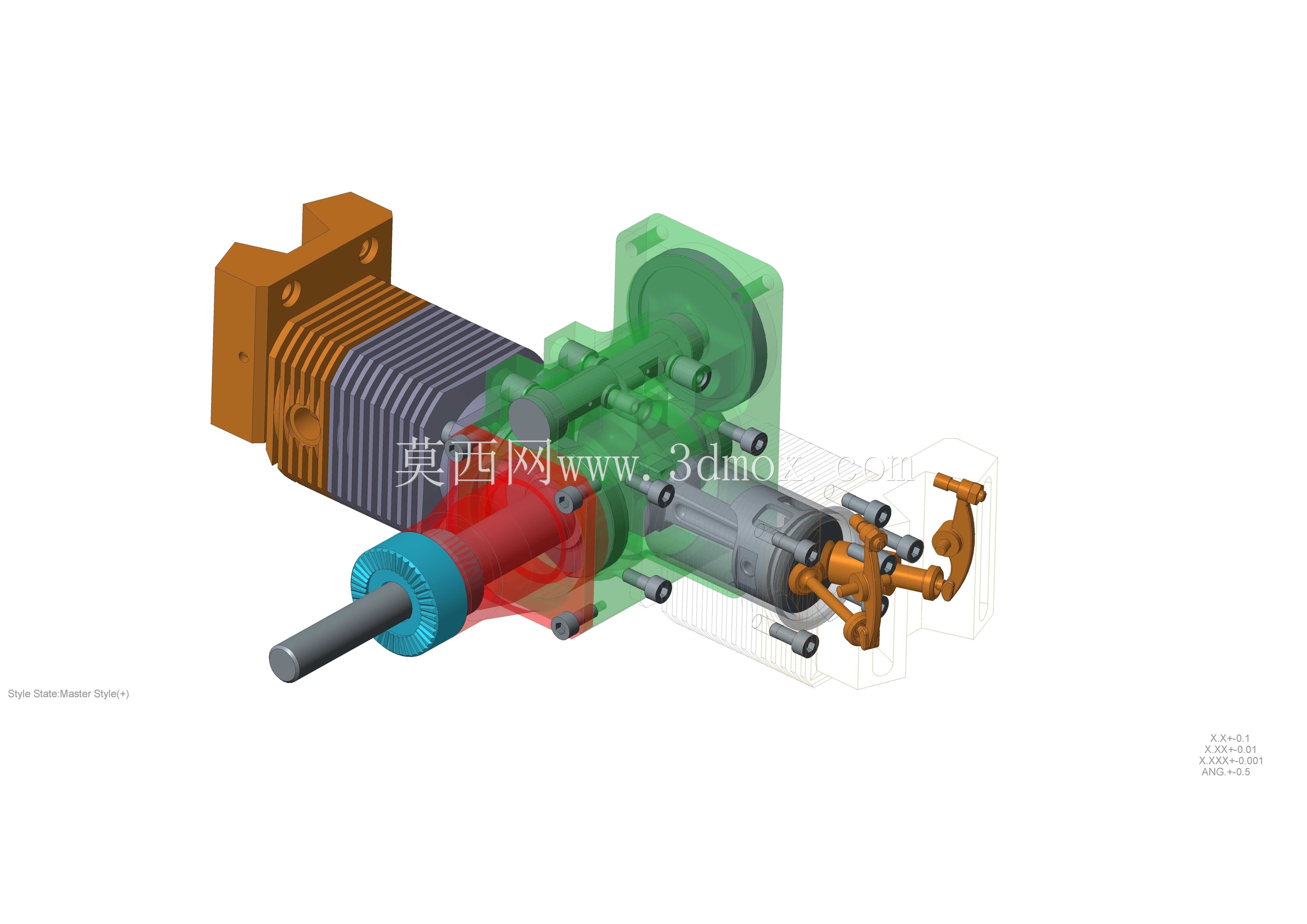

这款双缸四冲程动力结构，常应用于小型通用动力场景，覆盖小型农用机具、园林作业设备、便携发电机组以及轻型代步载具的动力配套，在小功率输出需求场景中，能在紧凑安装空间内实现稳定的动力供给，平衡运转平顺性与结构自重的矛盾。从功能实现逻辑来看，整套结构遵循奥托循环的四个工作冲程完成能量转换，两个气缸错相位布置，可抵消单缸结构往复运动产生的一阶惯性振动，降低整机运转时的抖动幅度，减少配套设备的减震结构设计压力。设计过程中优先考虑了缸体的散热需求，外露的缸体外壁设置了密集的散热鳍片，在风冷工况下即可保证连续运转时的缸体温度处于合理区间，无需额外配置复杂的水冷循环管路，简化整机配套的外围结构。曲柄连杆机构作为核心动力传递部件，在建模时严格匹配活塞行程与曲轴回转半径的比例关系，保证活塞在上止点、下止点位置时的配气相位精准，避免出现进排气门开闭时序错位导致的动力损失。曲轴输出端直接集成了启动摇柄安装位与动力输出接口，可直接连接负载端的传动结构，减少中间传动环节的功率损耗。缸盖部分集成了进排气道与气门安装座，透明视窗的设计可直观展示内部配气凸轮与气门挺柱的运动关系，方便理解配气机构的动作逻辑。安装边界上，整机的固定支座设置在缸体侧下方，安装孔位采用对称布局，可适配水平或小角度倾斜的安装姿态，满足不同配套设备的舱体布局需求。整体外形在保证结构强度的前提下尽可能压缩横向尺寸，两个气缸采用并列式布局，相比V型布局降低了加工装配的工艺难度，也方便后期的维护拆解。建模过程中对各运动部件的间隙做了合理预留，活塞与缸壁、曲轴与轴瓦、气门与导管之间的配合间隙符合小功率内燃机的常规设计公差，可直接用于结构原理演示、教学教具开发以及小型动力设备的前期方案验证，帮助设计人员快速评估动力单元的安装空间匹配度，缩短整机开发的方案迭代周期。
