适配3毫米轴径航模折叠螺旋桨结构

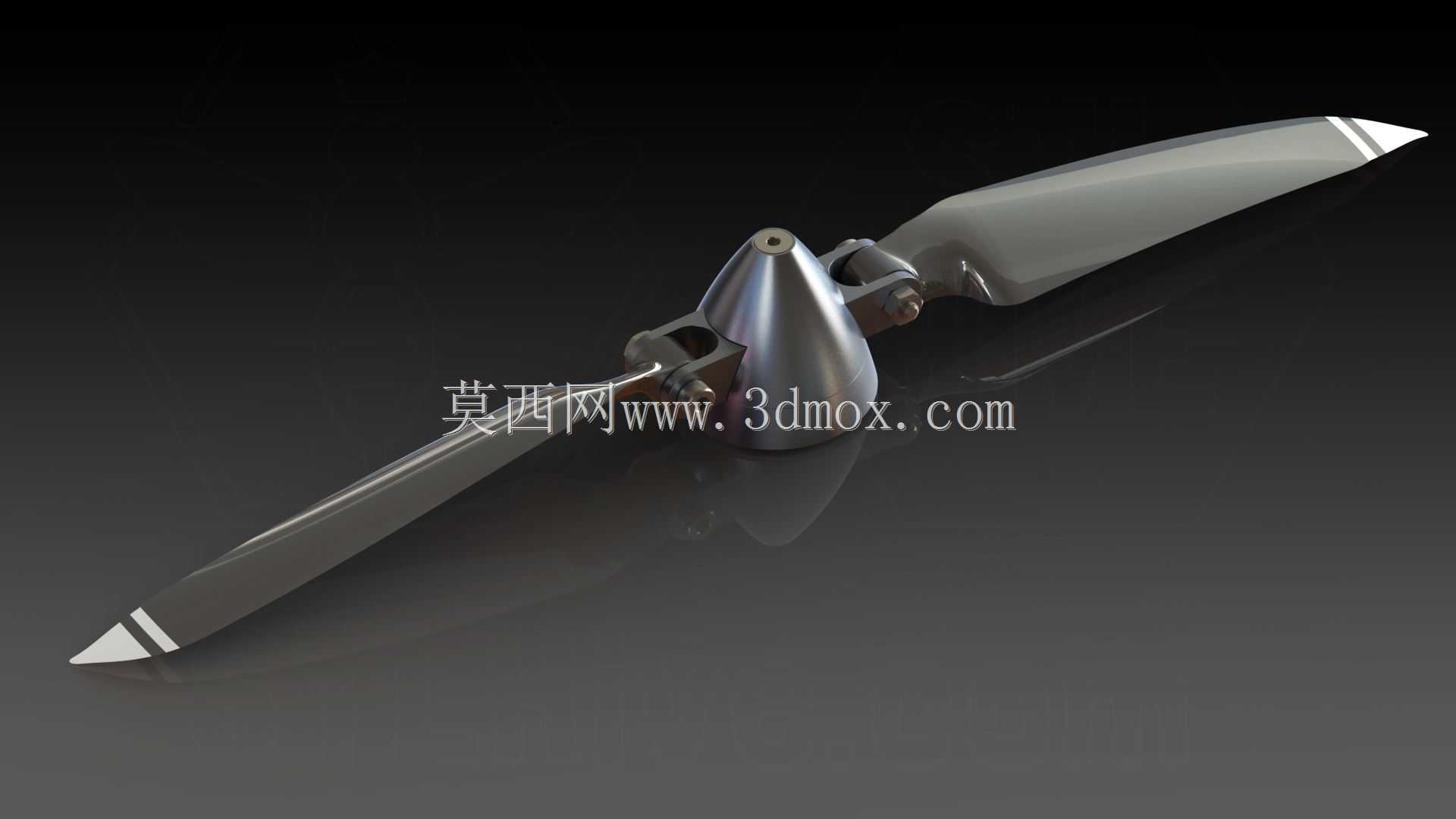

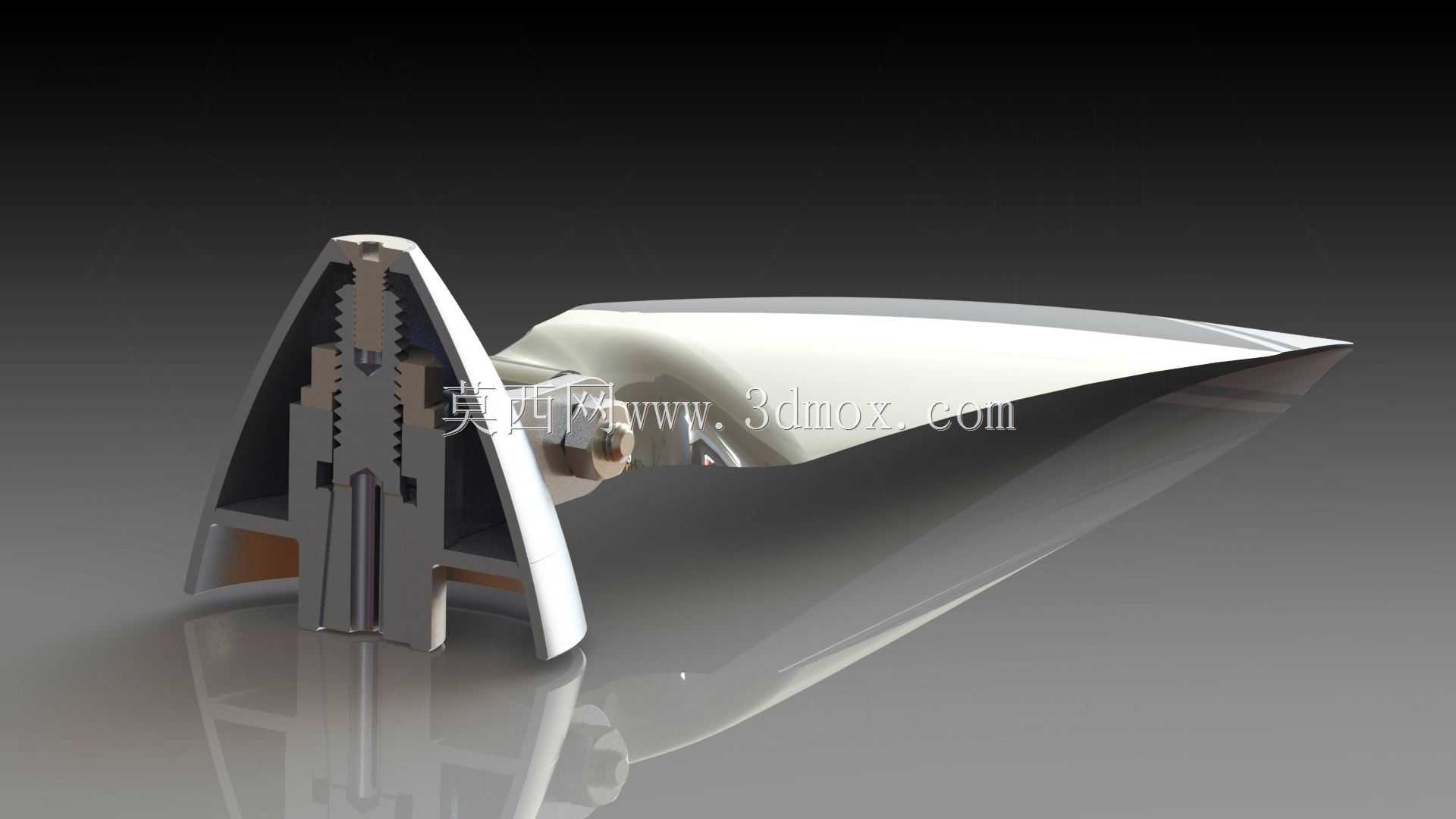

航模动力系统的推进部件选型中，折叠螺旋桨是固定翼滑翔类、小型电动航模常用的结构形式，这类螺旋桨在航模滑翔阶段可自动收拢，大幅降低飞行过程中的空气阻力，同时在降落触地时桨叶可向后弯折，避免硬质桨叶撞击地面出现断裂、崩边的损伤。这款适配3毫米轴径的折叠螺旋桨，整体采用两叶式对称布局，配套一体式锥形整流罩与桨夹铰接结构，安装时无需额外加工转接衬套，可直接适配输出轴直径为3毫米的航模无刷电机，安装边界需保证电机轴伸出长度不小于8毫米，桨夹锁紧后桨叶可绕铰接销轴自由转动，收拢状态下整体径向尺寸不超过桨毂直径的1.2倍，展开后桨叶有效直径为10英寸，螺距为6英寸，适配KV值在900-1400区间的外转子无刷电机使用。从结构设计逻辑来看，桨叶根部的铰接位采用间隙配合设计，销轴与桨叶安装孔之间预留0.1毫米的活动余量，既保证桨叶在离心力作用下可快速展开至工作位置，又能在受到侧向撞击时顺畅弯折卸力，避免冲击力直接传递到电机输出轴造成电机轴弯曲、轴承损坏的问题。配套的锥形整流罩采用流线型曲面设计，曲面过渡处与桨夹端面完全贴合，可减少桨毂位置的紊流产生，提升螺旋桨的推进效率，整流罩顶端预留的安装孔与电机轴同轴，安装后不会出现动平衡偏移的问题。实际应用场景中，这类折叠螺旋桨多用于小型电动固定翼航模、手抛滑翔机改动力款、小型FPV固定翼飞行器，相比同尺寸固定桨，折叠结构在航模无动力滑翔阶段的阻力可降低40%以上，能有效延长航模的滞空时间，同时在炸机、硬着陆等工况下，桨叶的可弯折特性能大幅降低配件损耗率，减少日常飞行的配件更换成本。设计过程中需重点关注桨叶的动平衡配平，两片桨叶的重量差需控制在0.1克以内，铰接销轴的安装位置需保证两片桨叶展开后的桨距角一致，避免高速旋转时出现振动、抖动的问题，桨叶的翼型采用平凸翼型设计，在低转速下即可产生足够的拉力，适配小型航模的低速飞行特性，桨叶前缘做了加厚处理，可抵御飞行过程中细小沙尘、草叶的撞击，提升结构耐用性。安装时需注意桨夹的锁紧力度，锁紧螺丝的扭矩需控制在0.3N·m左右，既要保证桨夹与电机轴之间无相对转动，又要避免锁紧力过大导致桨夹变形、桨叶转动卡滞的问题，日常使用中需定期检查铰接销轴的磨损情况，若出现桨叶旷量过大的问题需及时更换销轴，避免高速旋转时桨叶飞出造成安全隐患。
