航模用黑客A50-14L无刷电机结构设计

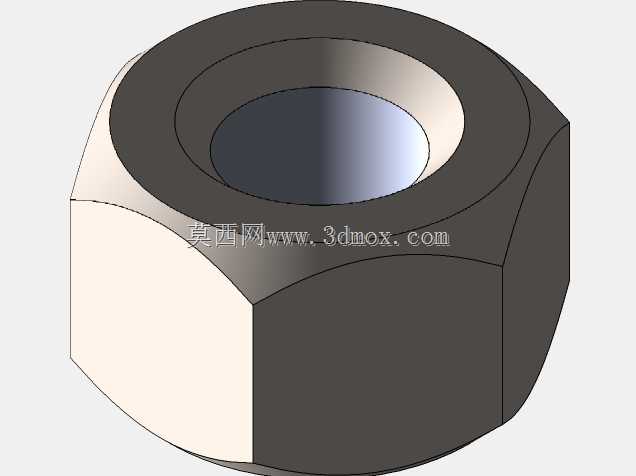

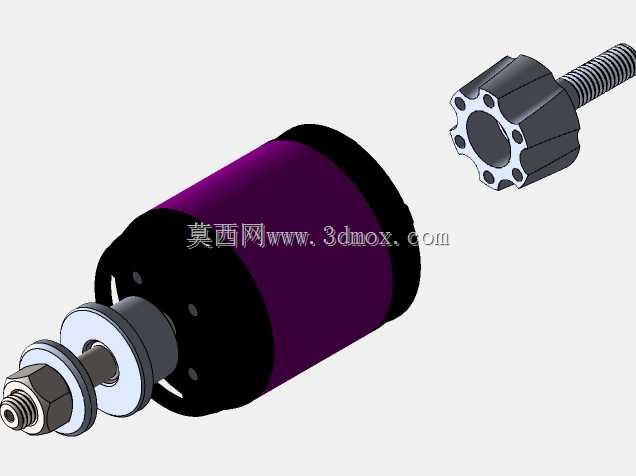

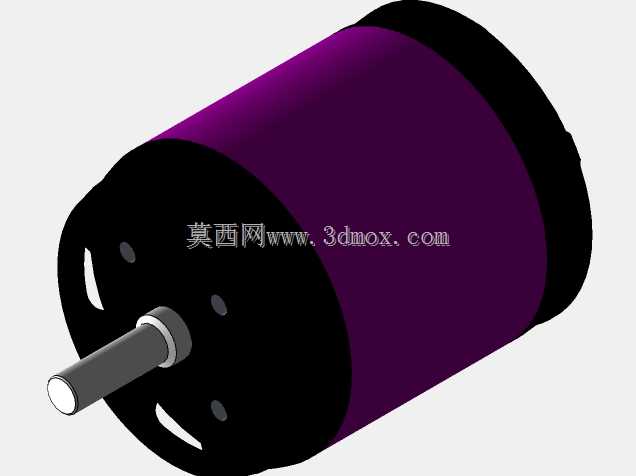

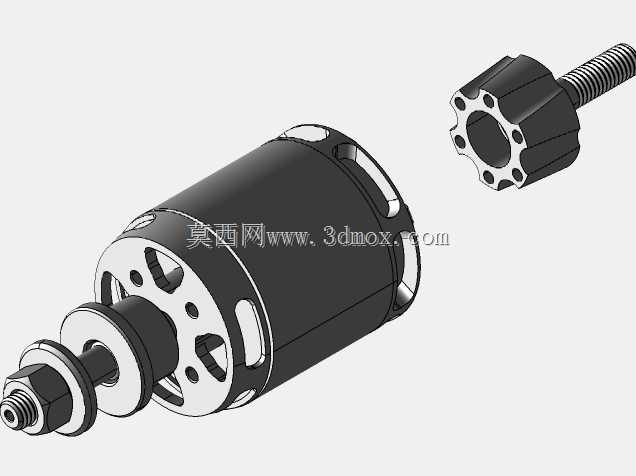

这款无刷电机主要面向固定翼航模的动力配套场景，作为航模动力系统的核心输出部件，其结构设计直接决定了航模的推力输出、续航表现与飞行稳定性。从结构拆解来看，电机采用外转子无刷架构，定子绕组内嵌于机壳内部，转子外壳集成磁钢，搭配输出端的安装轴系与锁紧螺母，可直接适配航模的螺旋桨安装需求，省去额外的传动转接结构，有效降低动力传输过程中的损耗。设计过程中优先考虑了航模安装的空间边界，电机主体采用圆柱型轮廓，外径控制适配常规50级航模的电机安装座尺寸，输出轴的轴径与螺纹规格匹配主流航模桨夹的安装标准，尾部的安装固定座预留了对应规格的安装孔位，可直接通过螺丝锁紧在航模的电机防火板上，无需额外定制转接件。从功能特性来看，该电机的转子外壳做了轻量化的镂空开槽设计，既能够降低转子整体的转动惯量，提升电机的油门响应速度，也能在高转速运转时引导气流穿过定子绕组间隙，带走绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。输出轴系采用双轴承支撑结构，前后轴承分别布置在定子基座的两端，可承受螺旋桨高速旋转时产生的径向载荷与轴向拉力，减少高转速下的轴系抖动，提升动力输出的平顺性。配套的桨锁紧旋钮采用滚花防滑结构设计，外轮廓做了多段切边处理，无需借助扳手即可徒手拧紧锁紧螺旋桨，日常外场飞行调试时拆装桨叶十分便捷，旋钮内部的螺纹与输出轴螺纹紧密配合，可避免飞行过程中因振动导致的桨叶松脱问题。在结构细节处理上，电机的定子基座与转子外壳之间预留了均匀的气隙，既保证磁钢与定子绕组之间的磁耦合效率，也避免转子高速旋转时出现扫膛故障，出线端的位置做了避让设计，不会与航模机身的安装结构产生干涉，布线时可直接沿电机防火板边缘走线，适配多数固定翼航模的机身内部布局。这类无刷电机除了适配固定翼航模之外，也可通过调整安装座结构，适配小型无人机、电动滑翔机等不同类型的航空模型动力需求，结构设计上充分考虑了航模使用场景下的轻量化、快拆装、高可靠性要求，所有配合尺寸均遵循航模动力配件的通用安装规范，能够直接替换同规格的其他型号无刷电机，降低航模组装时的配件适配成本。
