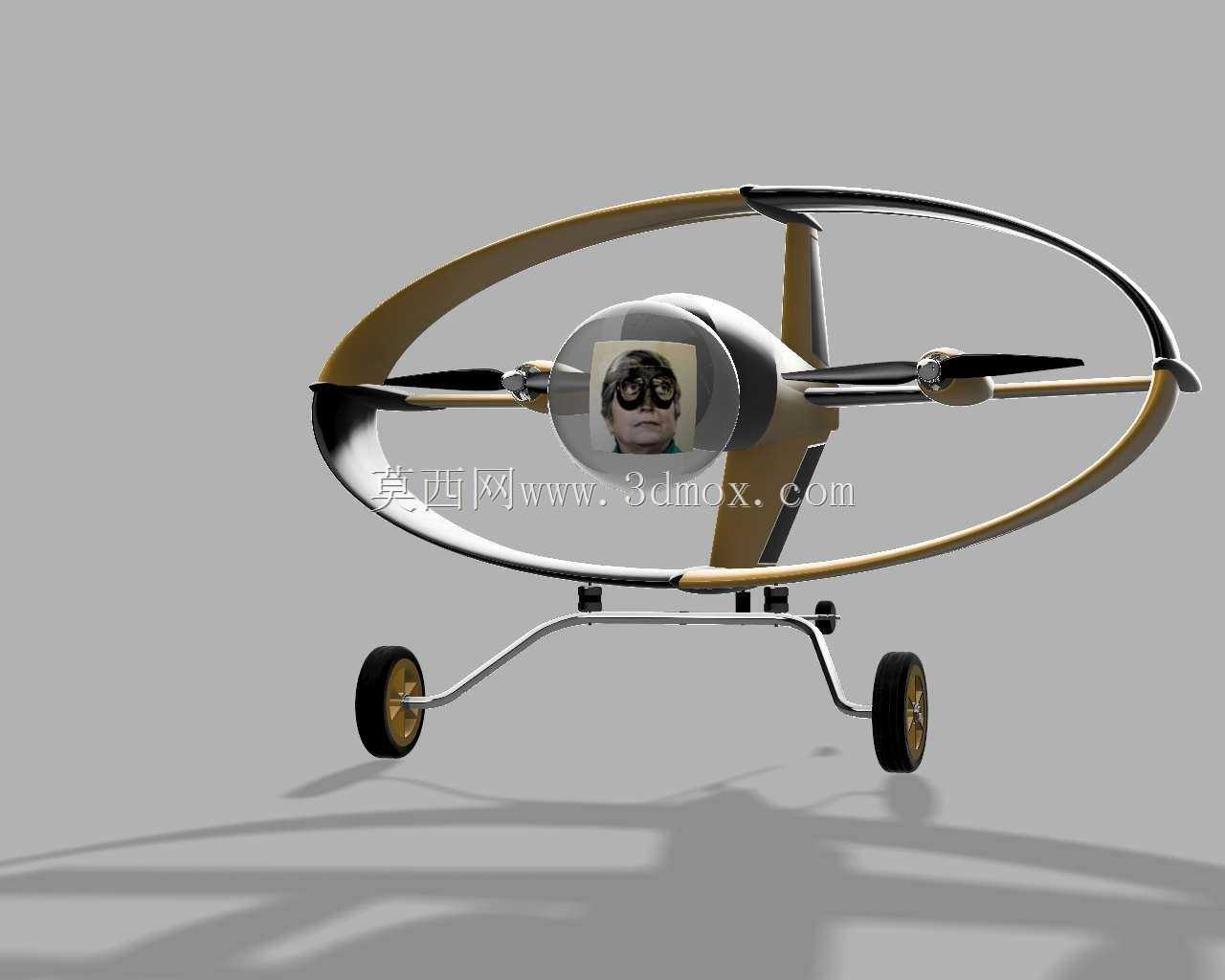

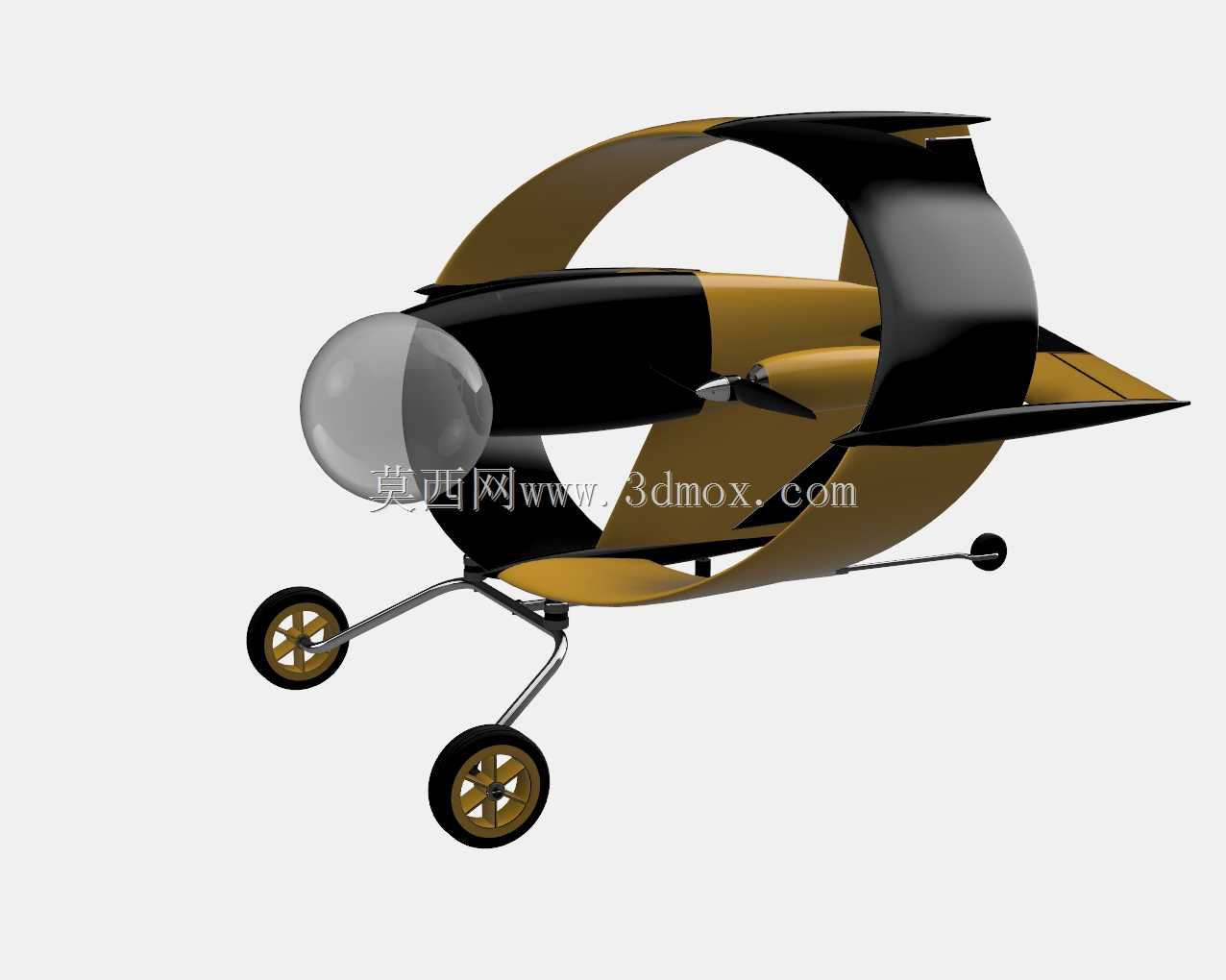

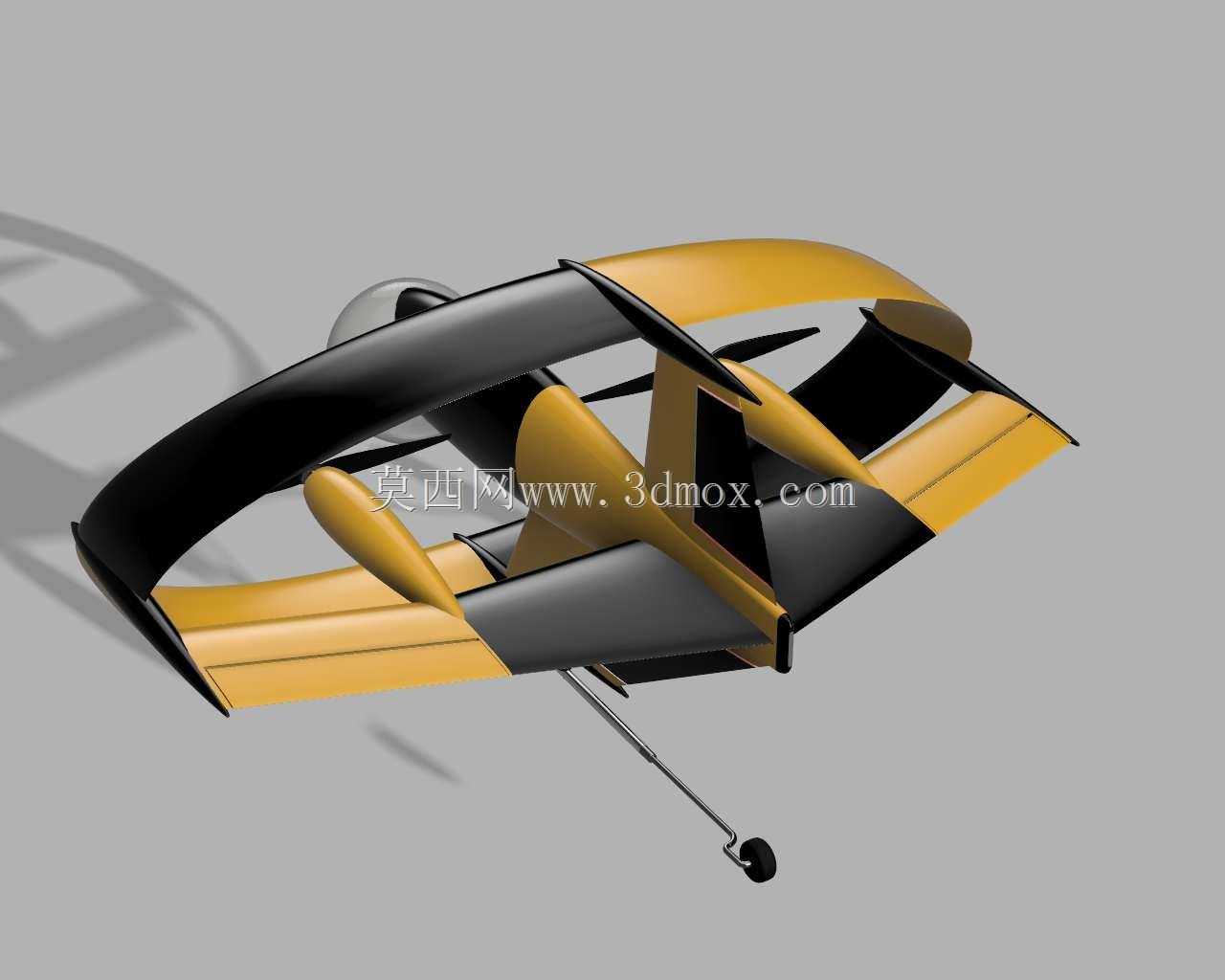

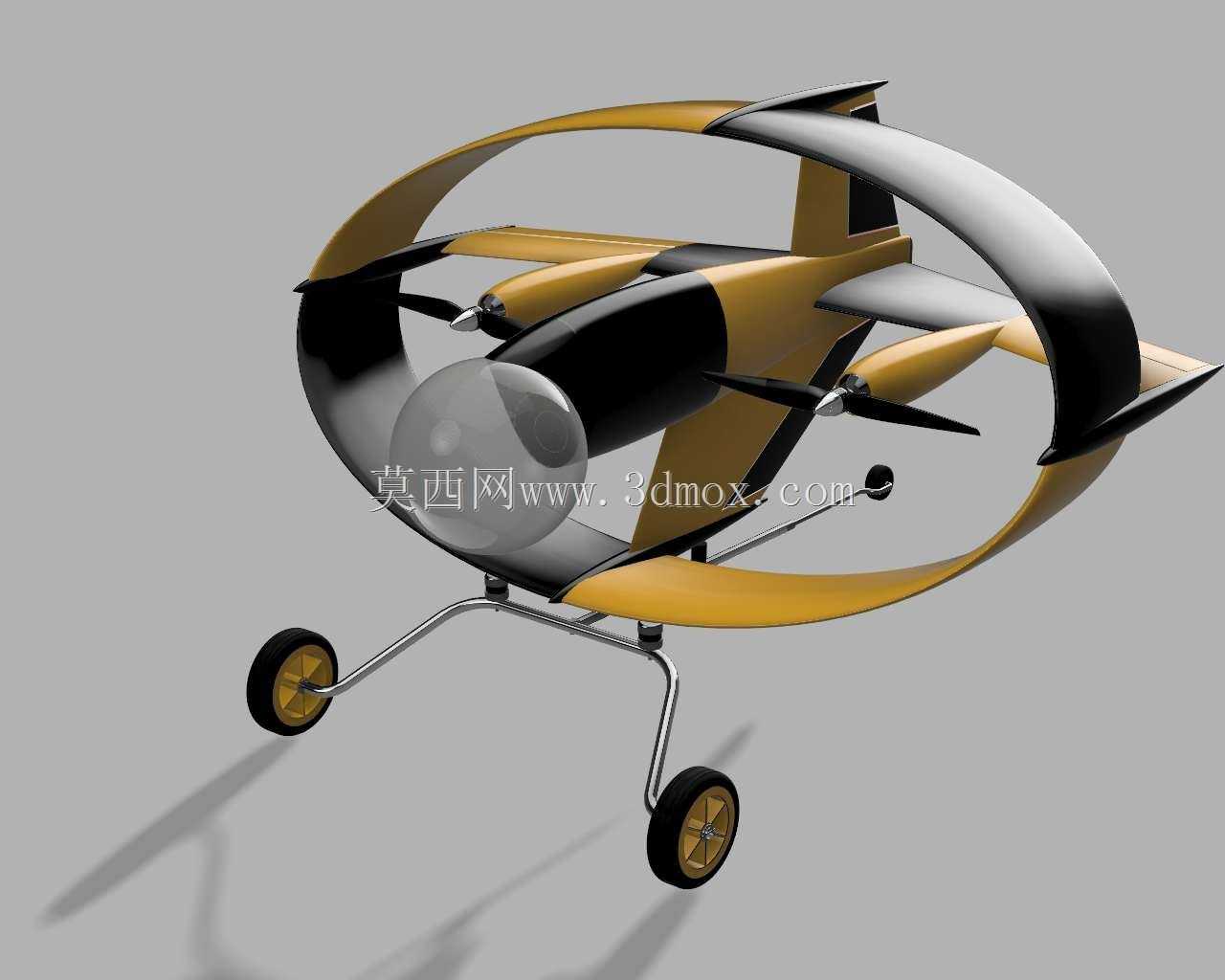

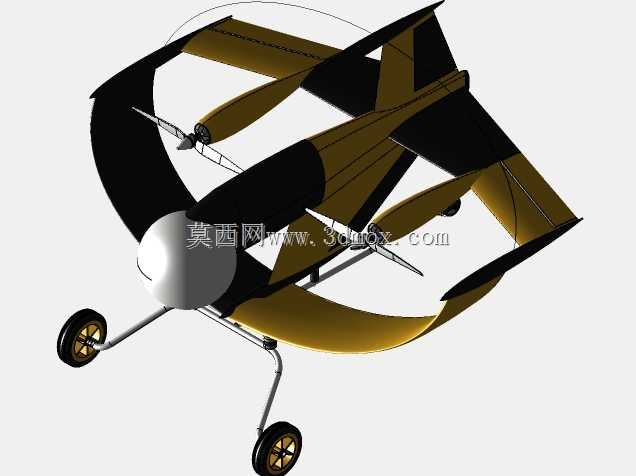

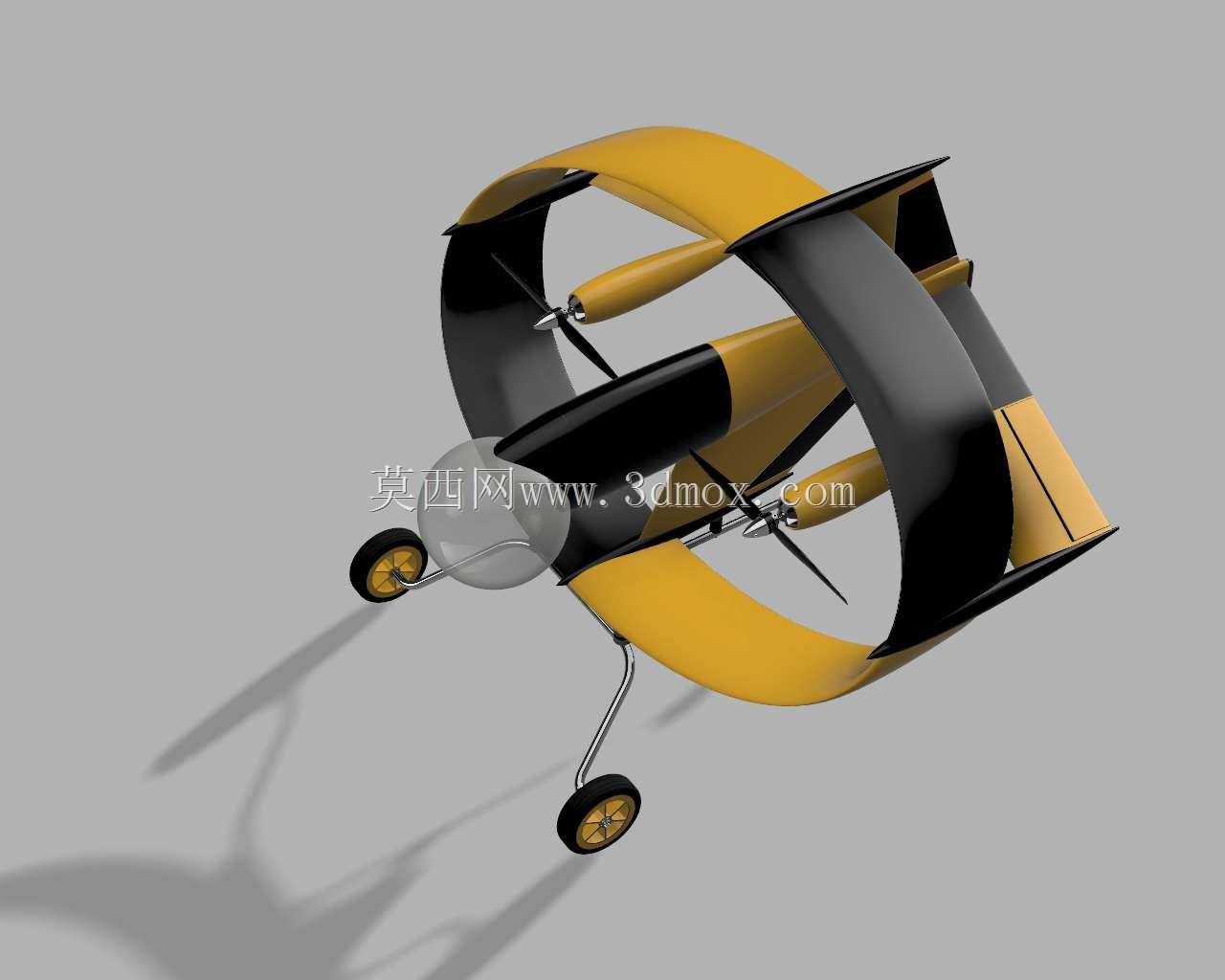

带起落架环形翼布局小型飞行器结构

这款环形翼布局的小型飞行器，在民用低空作业场景中具备独特的适配优势，不同于常规多旋翼或固定翼机型，其环形翼将主升力结构整合为闭合环体，既能够在城市楼宇间的狭窄空域作业时降低旋翼剐蹭障碍物的风险，也能在农林植保、低空巡检等贴近作业面的场景中，减少外露旋转部件对作业对象、周边人员的安全隐患。从结构设计逻辑来看，下部椭圆翼段选用NACA2412翼型，该翼型的升阻比特性适配低速飞行阶段的升力需求，在0-120km/h的飞行速度区间内能够保持稳定的升力输出，同时失速迎角范围较宽，在低空突遇紊流时具备更好的姿态恢复能力；上部翼段基于克拉克Y翼型做修型处理，主要平衡环形翼整体的俯仰力矩，抵消闭合翼段在大迎角飞行时容易产生的翼尖涡流干扰，降低整机的配平阻力。尾翼与腹鳍采用对称样条翼型，未做额外的修型处理，是因为环形翼本身已经具备较好的航向稳定性，简化尾段结构能够有效降低整机重量，同时减少尾段的装配工作量。起落架采用前三点式轮式结构，主起落架为单杆支撑加小型阻尼缓冲结构，适配硬地、平整草地等起降场景，轮距与轴距的比例经过匹配，能够在滑跑起降阶段保持横向稳定性，避免侧翻风险；前起落架具备转向功能，可配合地面滑行阶段的方向控制。整机的旋翼布置在环形翼内部的涵道空间中，涵道效应能够提升旋翼的升力效率，相比同尺寸外露旋翼，相同转速下可提升约15%的静升力，同时涵道壁能够阻隔旋翼旋转产生的部分气动噪音，在居民区附近作业时的噪音影响更小。水平尾翼与侧部整流段的连接结构做了简化处理，并未做复杂的过渡曲面优化，因为该区域处于整机气动流场的尾迹区，局部的结构突兀对整体气动效率的影响不足2%，简化处理能够缩短建模周期，同时降低后续结构件开模或3D打印的加工难度。从安装边界来看，环形翼的最大外径为10英寸量级，整机收纳后可放入常规双肩背包，单人即可完成转运与起降准备，机身前部的透明整流罩内部预留了任务载荷安装空间，可搭载轻量化的可见光摄像头、小型气体检测传感器等设备，适配不同的作业需求。机身中部的动力舱预留了电池、电调的安装位，重心位置设计在环形翼的几何中心偏前位置，能够在飞行过程中保持自然的低头力矩，配合平尾的配平作用，实现巡航阶段的姿态稳定。
