轻量化四旋翼多用途飞行载具结构设计

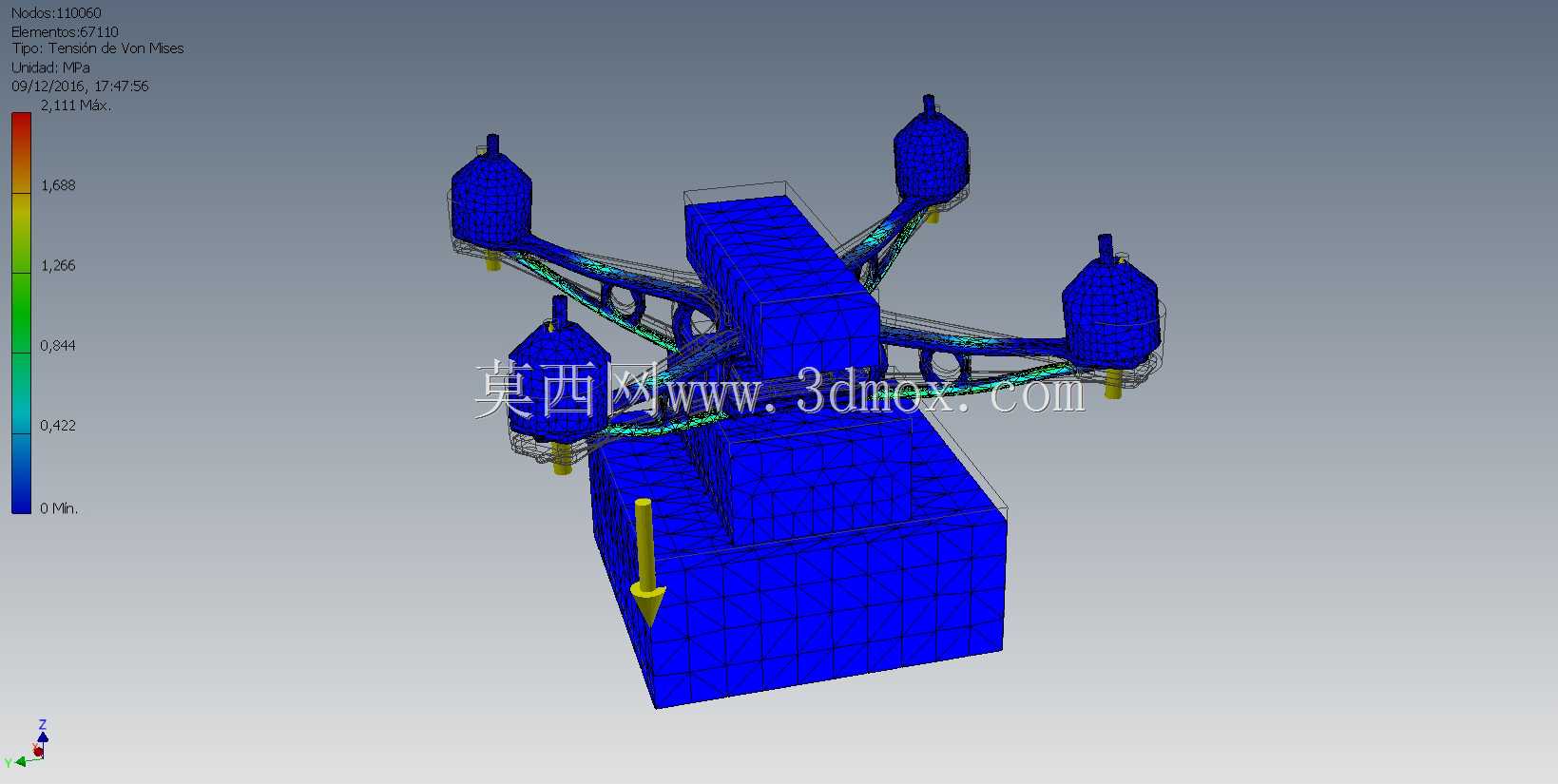

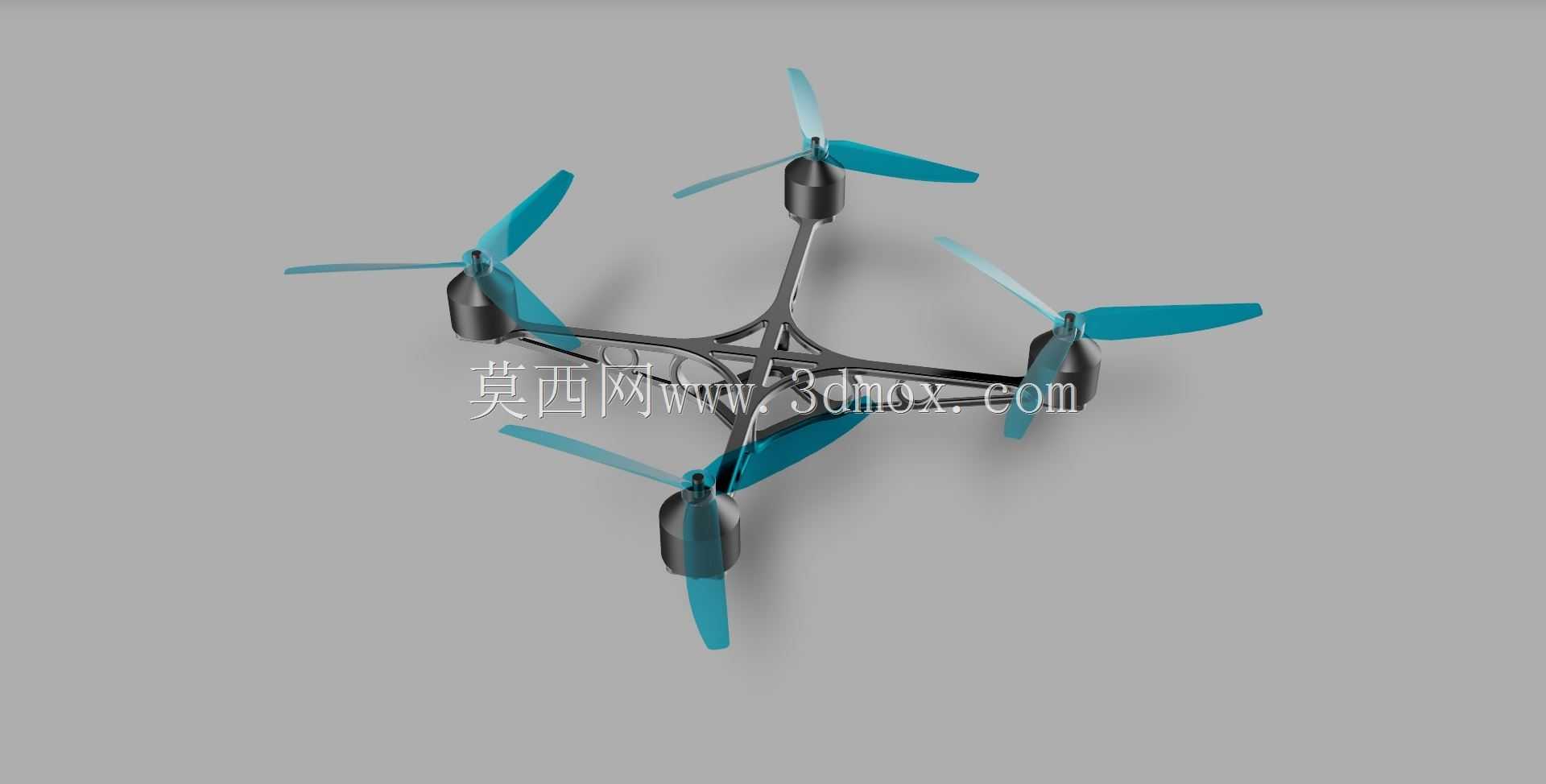

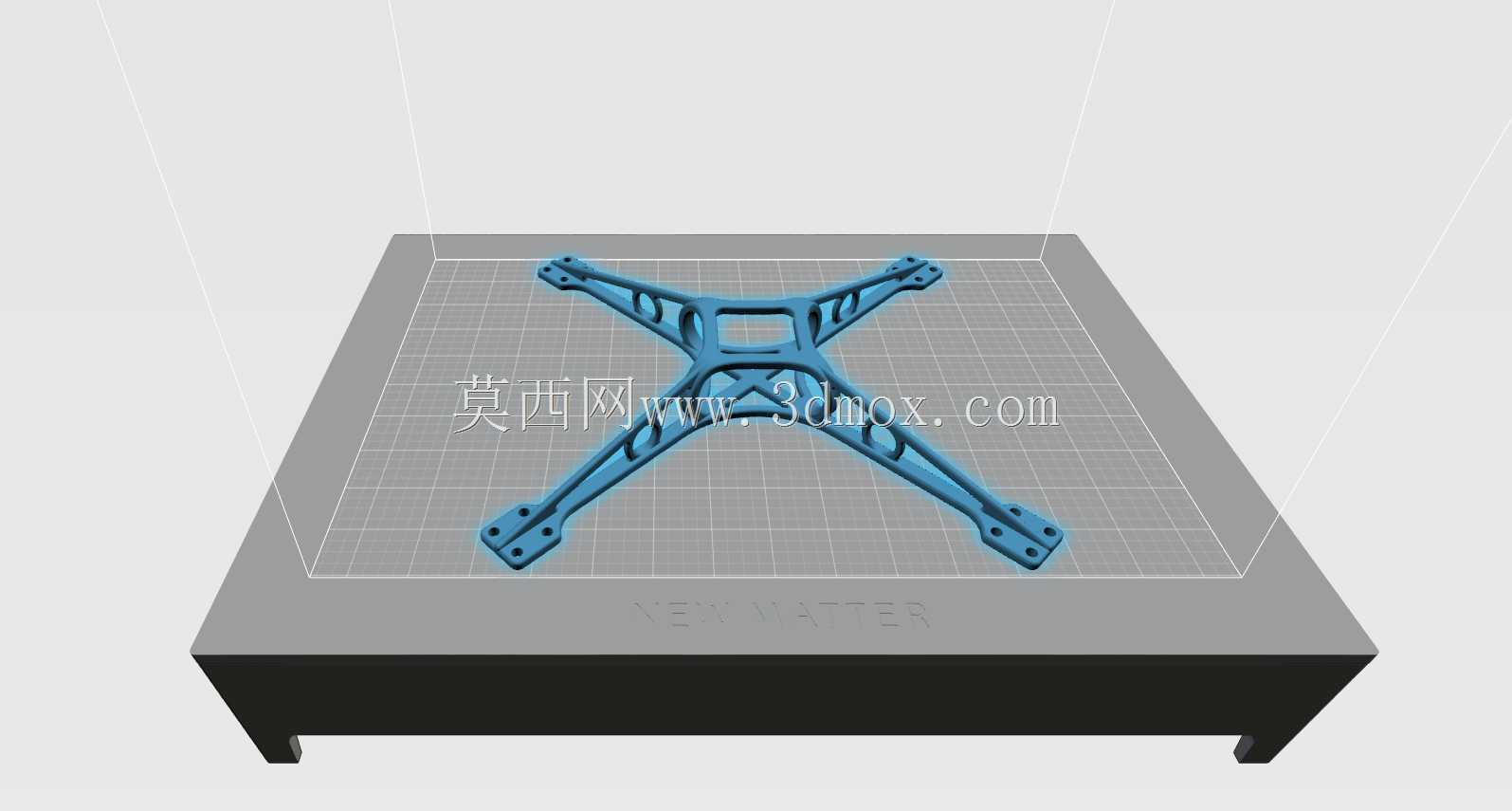

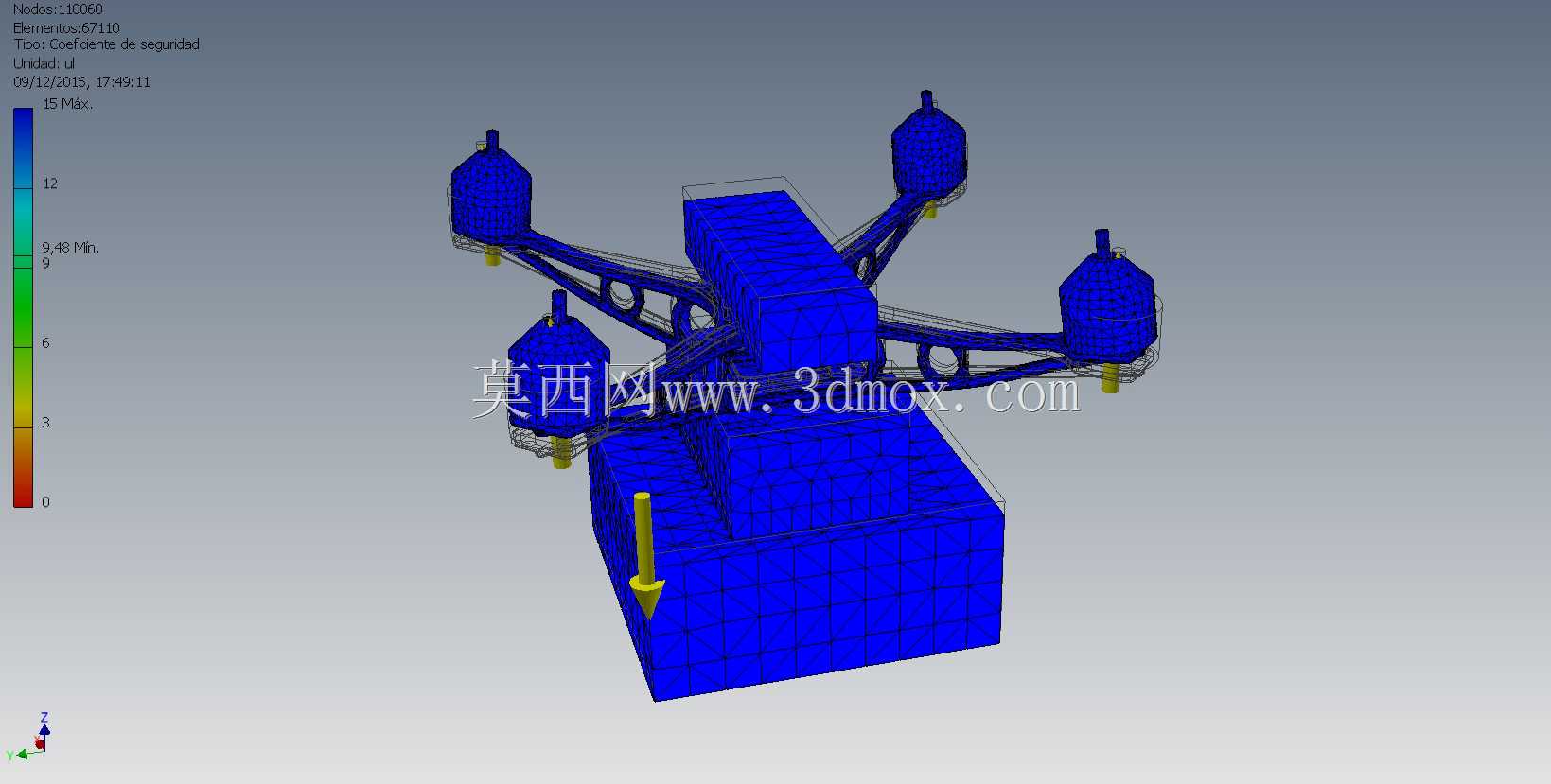

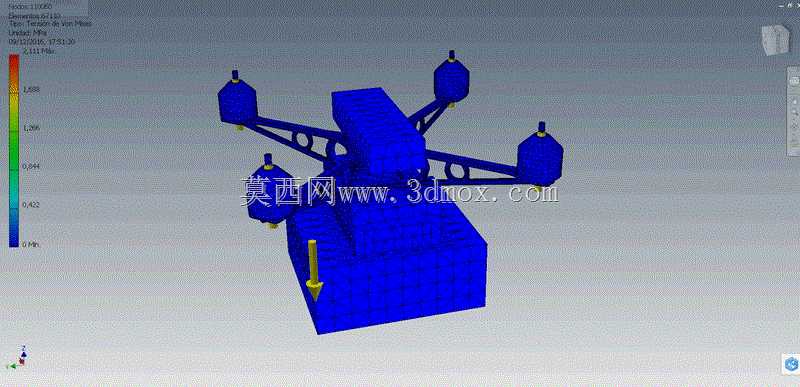

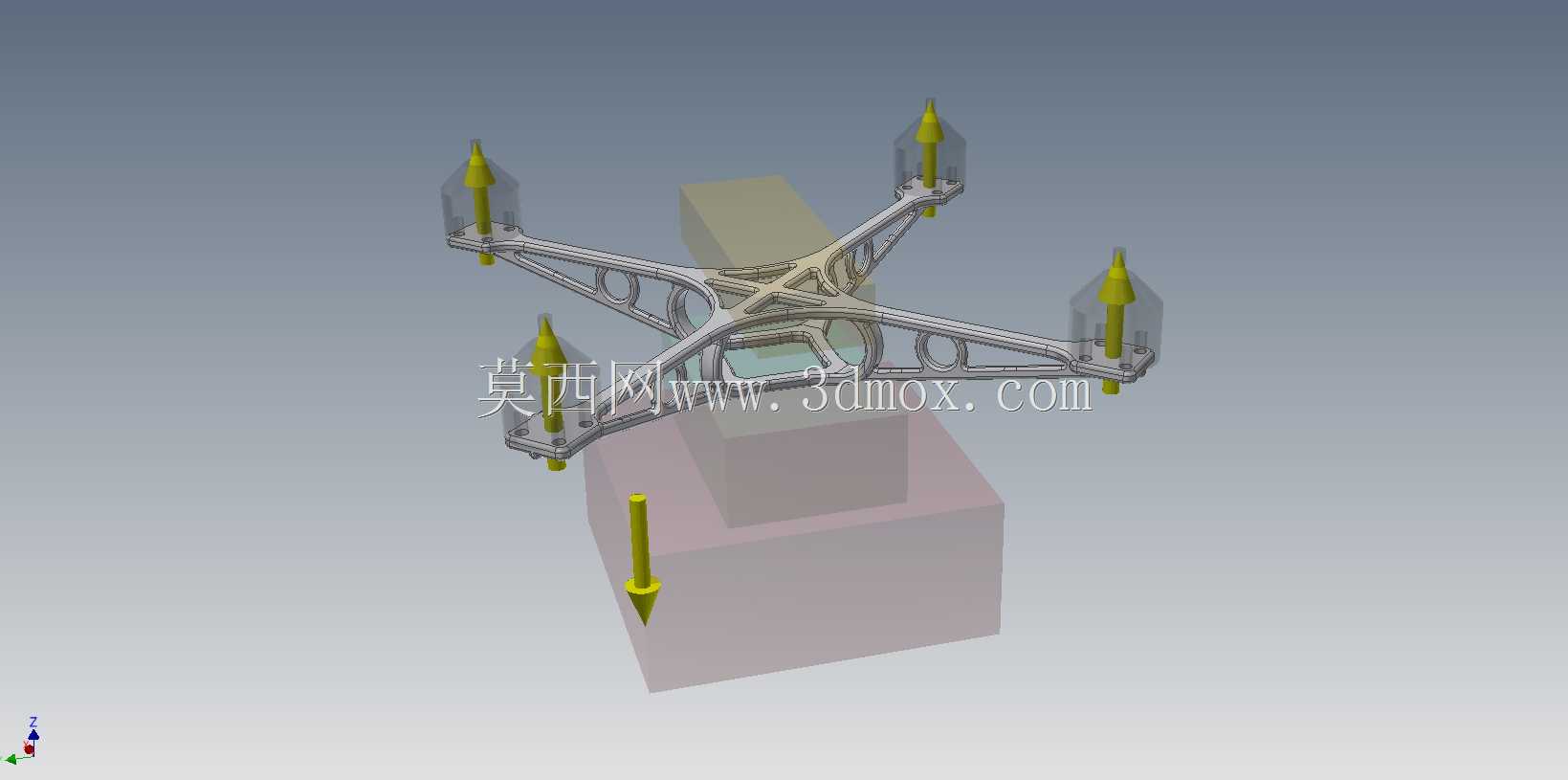

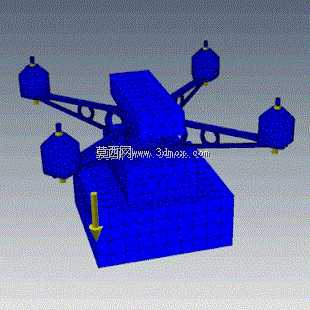

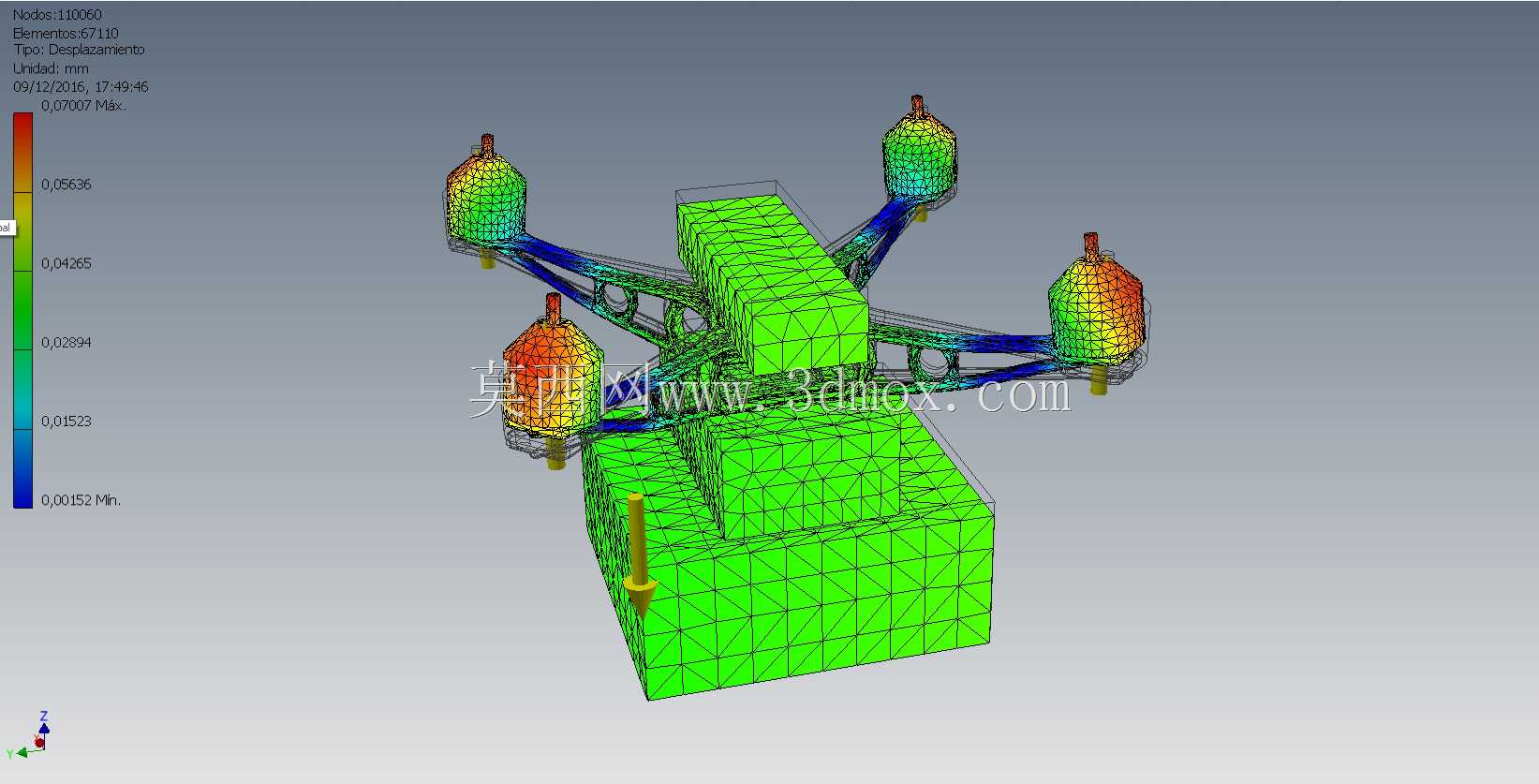

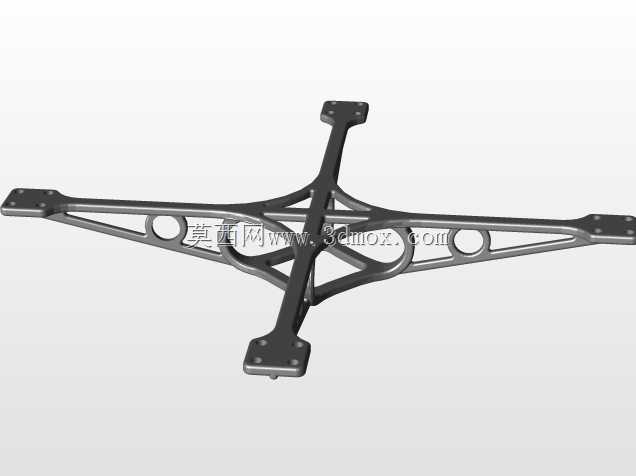

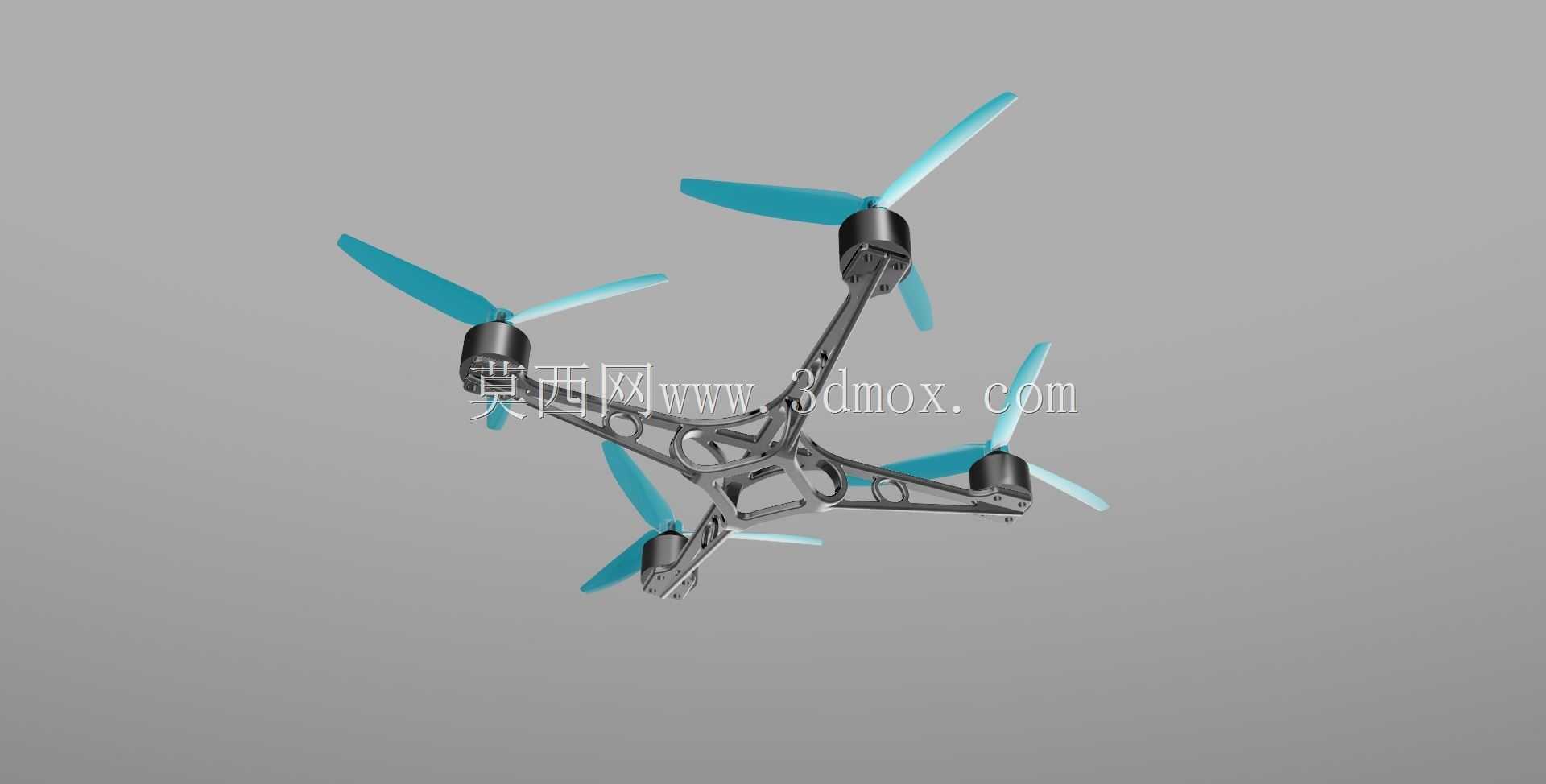

这款四旋翼飞行载具的结构设计，核心围绕低空近景作业场景的实际需求展开，区别于大载重工业级无人机的厚重设计，整体机架采用交叉式X型布局，四个机臂从中心舱体向外等角度延伸，机臂末端预留统一规格的动力安装位，可适配不同尺寸的旋翼动力组件，适配不同载荷量级的作业需求。从实际应用场景来看，这类结构的飞行载具可覆盖室内狭小空间巡检、近地航拍素材采集、小型轻量载荷投送等场景，相比六旋翼、八旋翼机型，四组动力的布局在保证基础飞行稳定性的前提下，能大幅降低自身结构重量，提升续航表现。设计过程中优先做了结构减重优化，机架主体采用镂空式筋条结构，在保证机臂抗扭刚度、抵消旋翼转动带来的振动形变的前提下，尽可能去除非受力区域的冗余材料，中心舱体预留了通用的载荷安装空间，可根据不同作业需求搭载摄像模块、小型传感组件或是轻量作业工具，安装边界做了统一的卡位设计，无需额外定制转接件即可完成常用配件的快速拆装。机臂与中心舱的连接位置做了应力分散处理，避免飞行过程中交变应力集中导致的结构疲劳，旋翼安装位预留了足够的安全间隙，相邻旋翼转动时不会出现干涉，同时保证下洗气流不会被机架结构过度遮挡，提升动力利用效率。从尺寸边界来看，该机型属于小型便携类飞行载具，机臂展开后整体尺寸可满足单人手持携带的需求，无需拆解即可放入常规尺寸的设备收纳包，机臂末端的动力座做了下沉式设计，降低整机重心高度，提升飞行过程中的姿态稳定性，即使在小幅阵风干扰下也能保持平稳的飞行姿态。机架的受力路径经过多轮迭代优化，旋翼产生的升力通过机臂筋条均匀传导至中心舱体，不会出现局部受力过大的问题，即使单组动力出现小幅出力偏差，整体结构也能承载姿态调整带来的额外载荷，不会出现结构形变影响飞行安全。中心舱的内部预留了飞控、电池等核心组件的安装位，各组件的安装位置做了重心配平设计，避免整机重心偏移导致的动力额外损耗，电池安装位采用快拆结构设计，可在作业间隙快速更换电池，提升连续作业效率。
