长距离穿越机用2806.5规格无刷电机

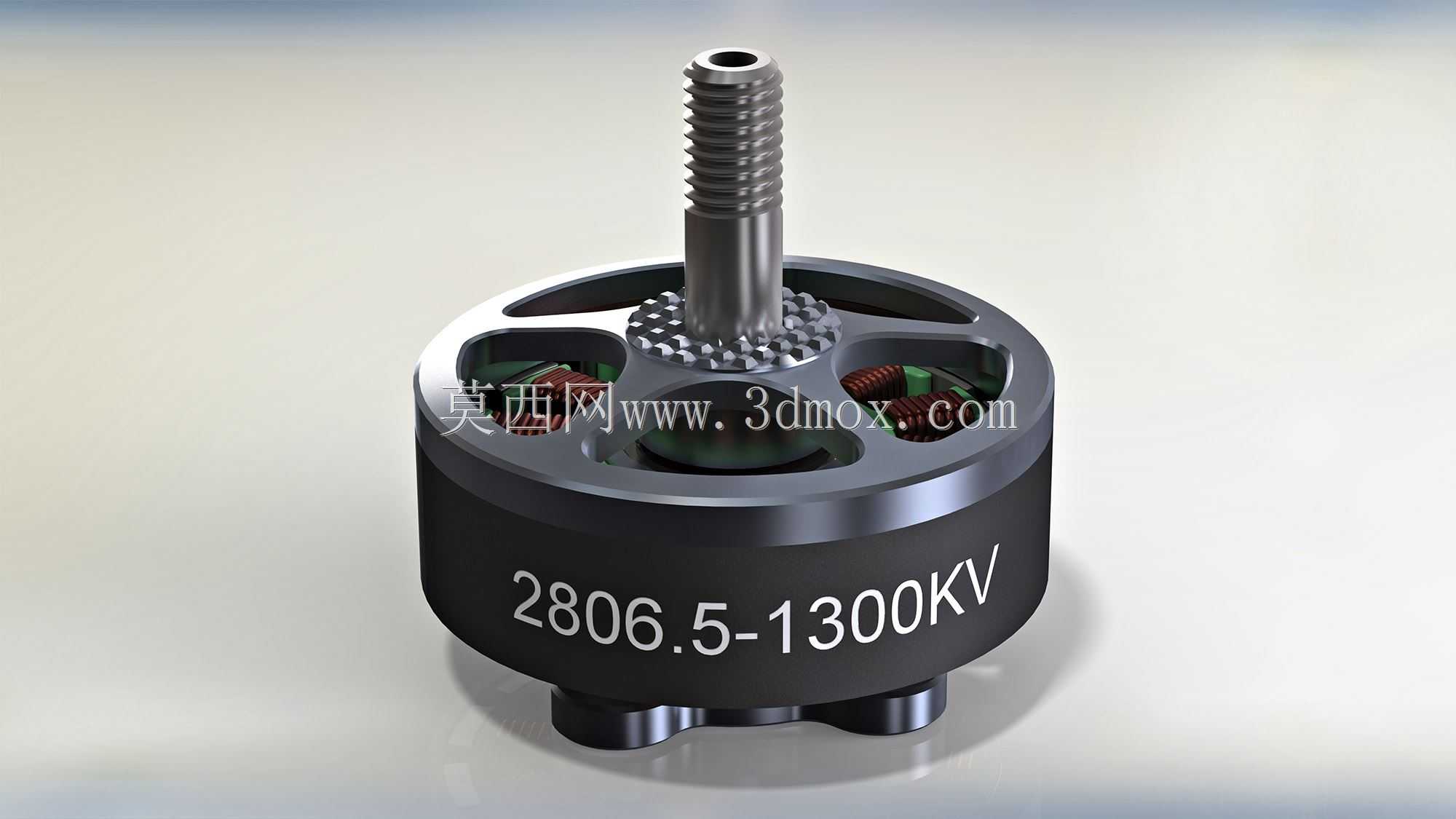

这款无刷电机主要适配7英寸自由式长距离穿越机的动力需求，在航模动力选型场景中，这类KV值的电机通常搭配4-6S锂电池使用，能够在续航与拉力之间找到合适的平衡点，既可以满足长距离巡航时的低电流高效输出，也能支撑特技动作瞬间的大扭矩响应。从结构设计来看，电机采用外转子结构，定子尺寸对应2806.5规格，也就是定子直径28mm、定子高度6.5mm，这个尺寸段的电机在7寸穿越机装机时，机臂安装孔位通常适配16*16mm或者19*19mm的标准安装距，输出轴采用M5螺纹规格，能够兼容市面上绝大多数7寸穿越机的螺旋桨安装孔径，不需要额外做轴套适配。

设计过程中，外壳采用镂空开窗结构，一方面是为了降低电机整体自重，减少飞行时的无效负载，另一方面是为飞行过程中的绕组散热提供空气流通通道，避免长时间大油门输出时绕组温度过高导致退磁或者效率下降。电机顶部的输出轴根部做了滚花防滑设计，能够在螺旋桨锁紧时增加接触面摩擦力，避免大机动飞行时螺旋桨出现打滑移位的问题，底部出线端做了三线分槽固定，装机时可以顺着机臂走线槽布线，减少线材与机臂的摩擦损耗。

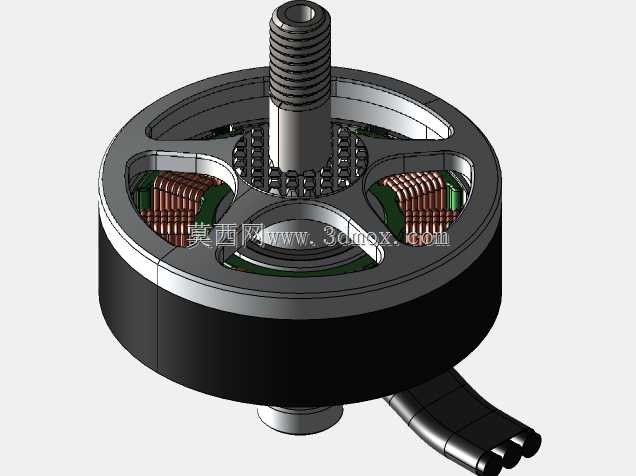

从实际使用的边界条件来看，这款电机的单颗自重控制在合理区间，搭配相应规格的电调使用时，单颗最大拉力可以支撑2kg左右的负载，整机组装后四电机总拉力能够满足全机重量（含电池、图传、机架等）3-4倍的推重比需求，符合长距离穿越机的动力冗余要求。建模过程中，外部结构尺寸完全参照实物测绘完成，外壳的弧度、安装孔的位置精度、输出轴的伸出长度都和实物保持一致，内部绕组部分做了适当简化，既能够满足整机装配时的干涉检查需求，也不会因为过于复杂的内部结构占用过多建模资源，在做整机数字样机装配时，可以直接调用该模型完成动力系统的匹配验证，检查电机与机臂、螺旋桨与机架之间的安全间隙，避免装机时出现尺寸不匹配的问题。
