70mm口径12叶涵道动力装置结构设计

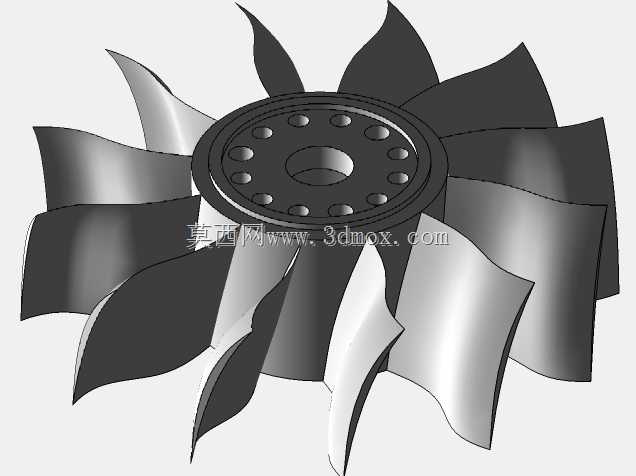

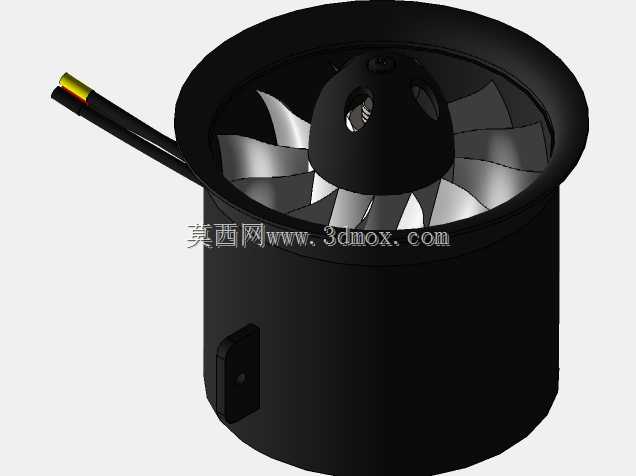

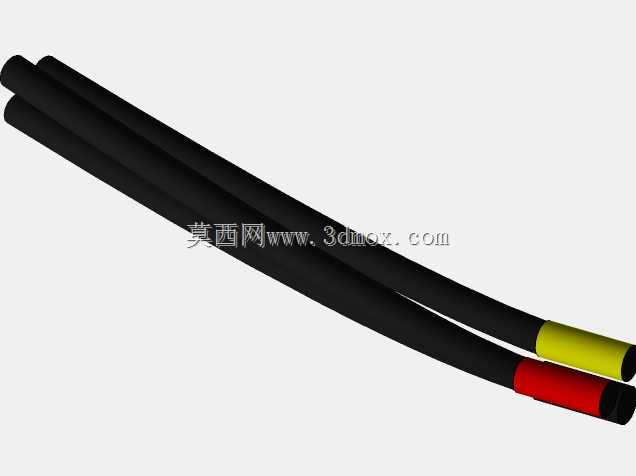

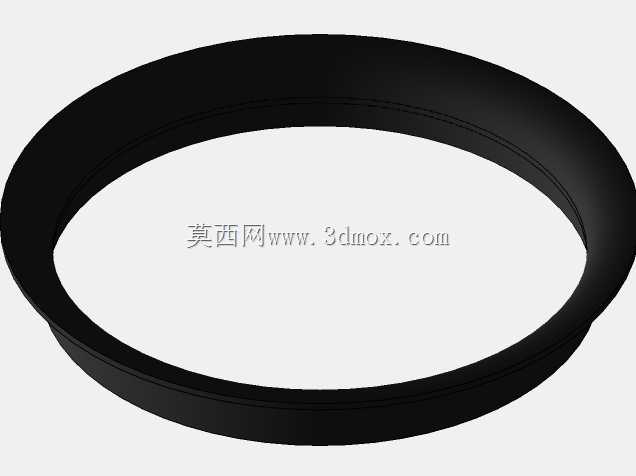

这款涵道动力单元的设计核心是适配固定翼航模、小型垂直起降飞行器的紧凑动力需求，整体采用筒式涵道包裹风叶的结构，70mm的标准外径可以直接匹配多数同级别航模机身的动力舱安装位，不需要额外做适配修型，安装时仅需在涵道筒身预留对应的走线缺口，将动力线从机身预设的穿线孔引出即可完成装配，筒身侧面预留的固定凸台可以直接用螺丝锁紧在机身隔框上，安装边界清晰，不会和机身内部的舵机、电调等部件产生干涉。从功能特性来看，12叶片的叶轮设计相比常规6叶、8叶同尺寸涵道，能在相同转速下输出更平顺的推力，气流经过涵道整流后不会出现明显的紊流，高速飞行时的气动噪音更低，适配的1850KV无刷内转子电机直接和叶轮同轴连接，没有额外的传动结构，动力传递损耗被控制在极低水平，搭配6S锂电供电时可以输出足够的推重比，满足中型航模的起飞、机动动作需求。设计过程中优先考虑了动平衡匹配，叶轮的每一片叶片的型线都做了等距偏移校准，轮毂位置预留了动平衡调整的配重槽，装配时不需要大幅度打磨调整就能达到高速运转的稳定性要求，涵道内壁和叶尖的间隙控制在0.3mm以内，既避免了叶尖擦碰涵道壁的风险，又能减少叶尖漏气带来的推力损失。涵道进气口做了小角度的圆弧导边，能在大迎角飞行状态下减少进气畸变，避免叶轮出现失速导致的推力骤降，尾部的涵道出口做了等径直段设计，气流排出时的扩散角度被约束在合理范围，不会因为气流过早扩散导致推力损失。电机安装座和涵道筒身采用一体化的筋条连接，三根支撑筋的位置做了翼型修型，减少支撑结构对气流的阻挡，同时保证电机在高转速下的安装刚性，不会出现共振抖动。出线位置做了圆角防护，避免动力线在长期震动下被外壳磨破绝缘层，筒身的散热缺口正对电机外壳，高速气流流过时可以直接带走电机运转产生的热量，连续大油门运转时也能把电机温度控制在合理区间，不会出现过热退磁的问题。这类涵道动力单元除了航模场景外，也可以适配小型风洞实验、桌面级气流演示装置的动力源，紧凑的结构不需要额外搭建风机支架，直接固定在风道入口就能提供稳定的轴向气流。
