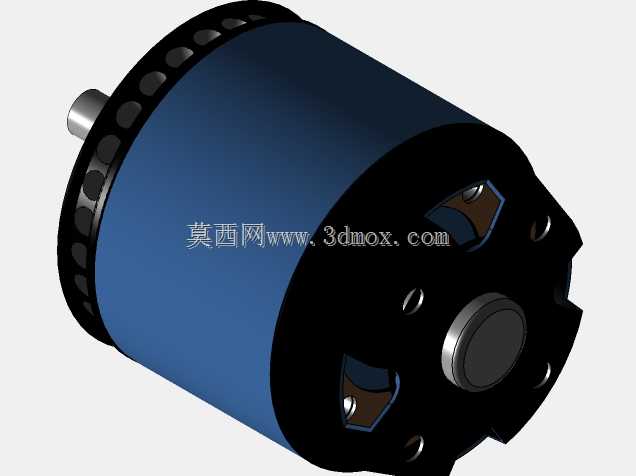

适配8x6螺旋桨的永磁无刷电机结构

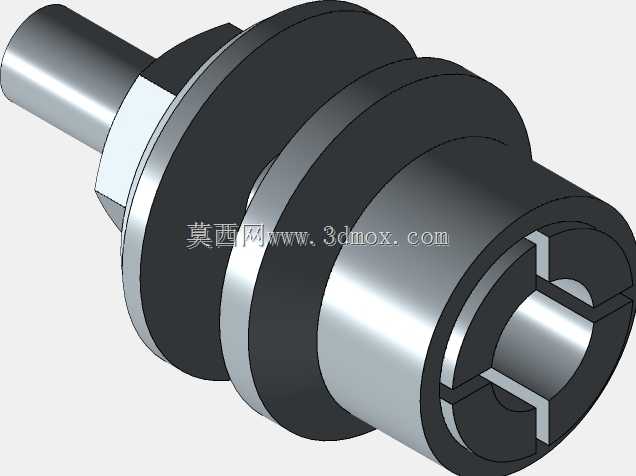

这款永磁无刷电机的三维结构，主要面向小型航模、微型无人飞行器的动力输出场景，核心是匹配8x6规格螺旋桨完成推力转化，在实际应用中可直接作为固定翼航模、小型多旋翼飞行器的核心动力单元，也可适配小型桌面传动装置、微型实验台的动力输入需求。从结构设计逻辑来看，建模时优先考虑了动力输出端的同轴度要求，输出轴采用台阶式定位结构，轴伸端的直径与长度严格匹配8x6螺旋桨的安装孔位公差，安装时无需额外加装转接衬套即可直接锁紧固定，避免了转接件带来的动平衡偏差问题。电机外壳采用筒式拉伸结构，外壳表面的周向散热凹槽并非装饰性设计，而是对应定子铁芯的安装位置，建模时预留了0.2mm的过盈配合余量，装配时定子铁芯可通过冷压工艺直接压入壳体内，既保证了定子与壳体的同轴度，也能通过壳体凹槽增大散热面积，在电机持续高功率输出时快速导出定子绕组产生的热量。电机端盖采用三瓣式镂空结构，这种设计一方面减轻了整体自重，适配航模类产品对重量的严苛要求，另一方面镂空位置正对内部转子磁钢的端面，高速运转时可形成轴向气流，带走转子与轴承位置的摩擦热量。端盖与壳体的连接采用周向均布的内六角螺钉定位，建模时螺钉孔的位置度公差控制在0.05mm以内，保证端盖装配后轴承室与输出轴的同轴度，减少高速运转时的轴承径向跳动。从安装边界来看，电机筒体的外径、总长度均做了标准化适配，可直接匹配常规航模的电机安装座尺寸，端盖侧的安装孔位间距符合小型动力电机的通用安装规范，选型替换时无需重新设计安装支架。内部结构建模还原了永磁无刷电机的核心组成，包括定子绕组的排布方式、转子磁钢的贴装位置、前后轴承的选型配合位，在做结构验证时可直接通过该模型检查转子与定子的气隙均匀性，确认绕组端部与端盖的安全间隙，避免实际生产中出现扫膛、绕组摩擦端盖的问题。输出轴的轴承位采用双轴承支撑设计，前后轴承的跨度经过优化，可承受螺旋桨旋转时产生的径向拉力与轴向反推力，长时间运转时不会出现轴窜动问题。
