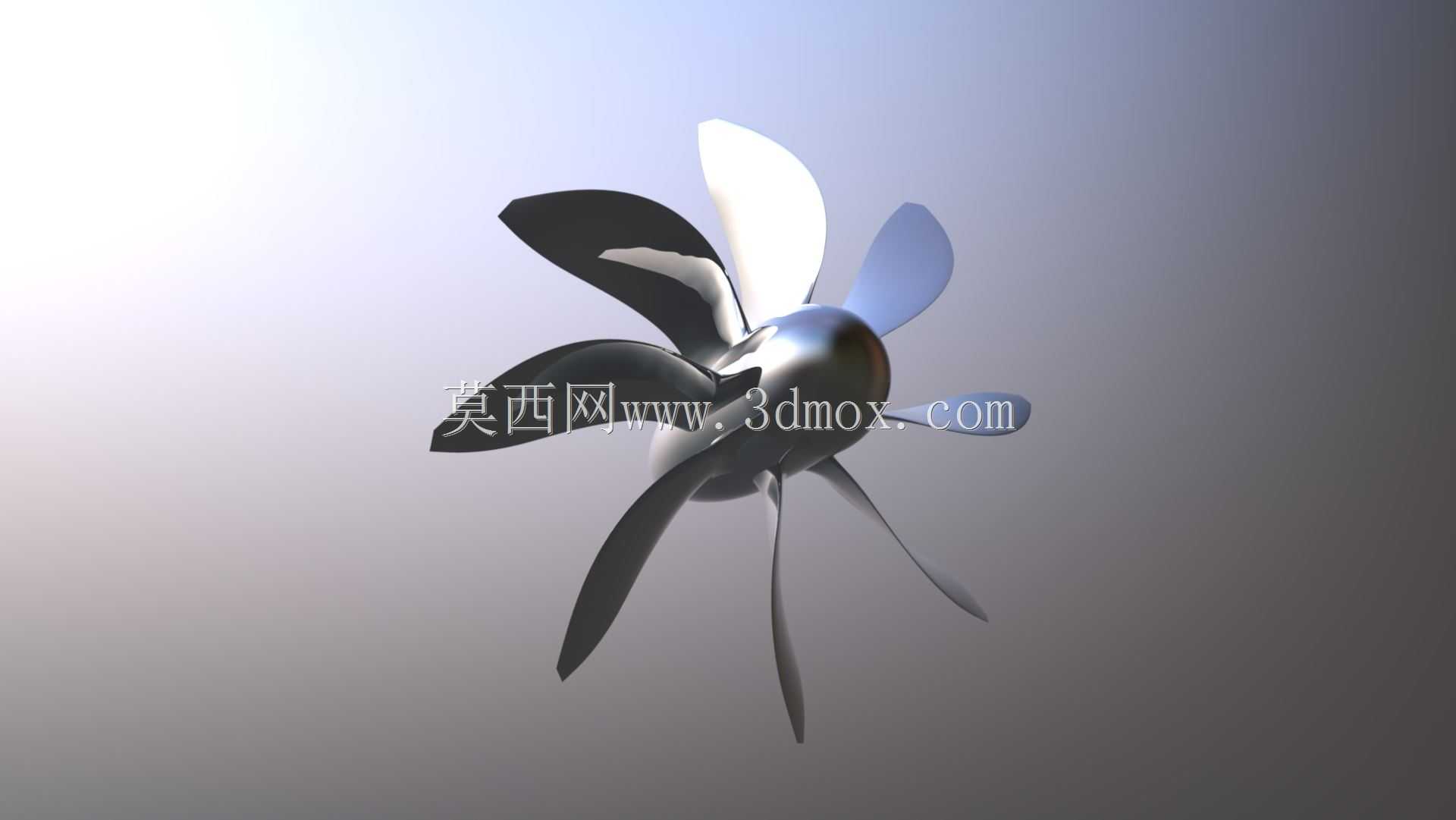

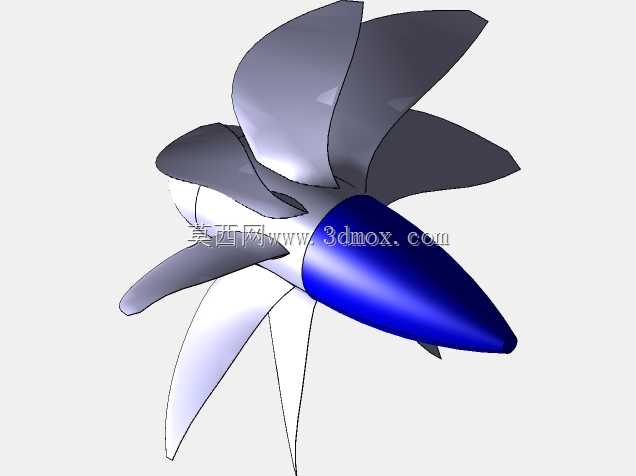

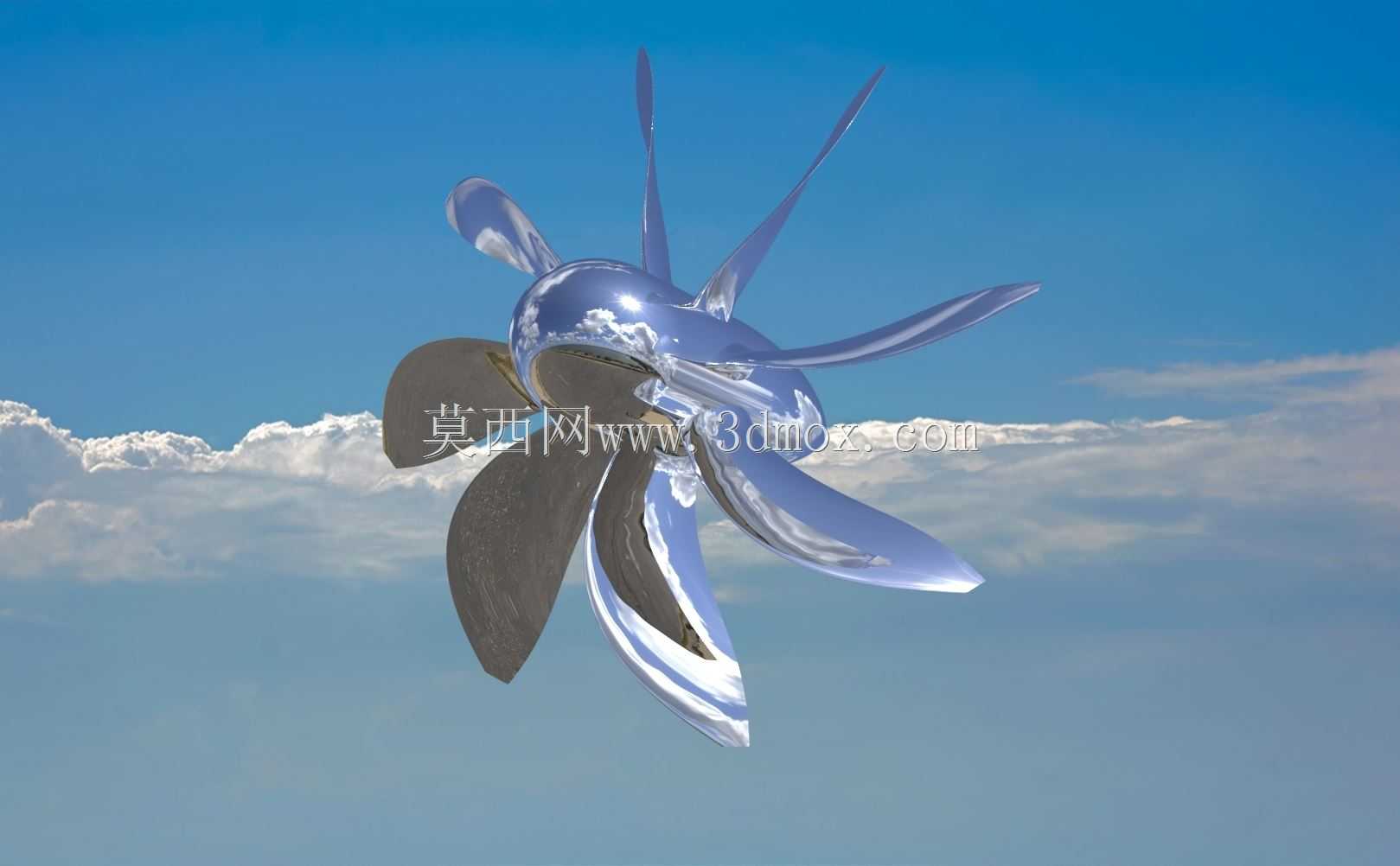

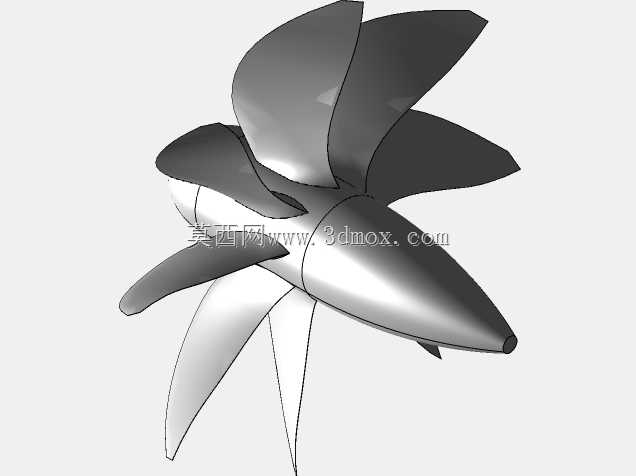

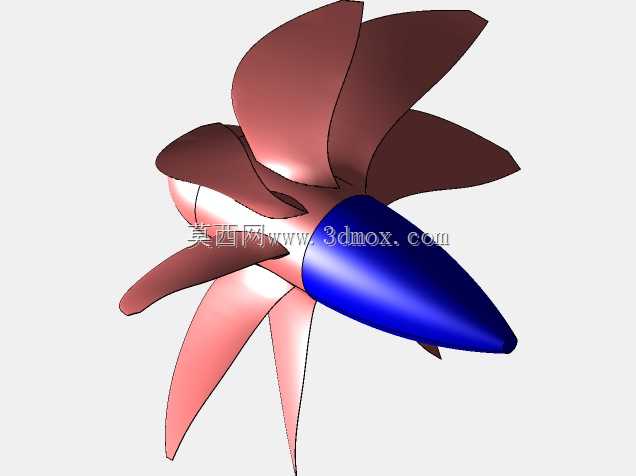

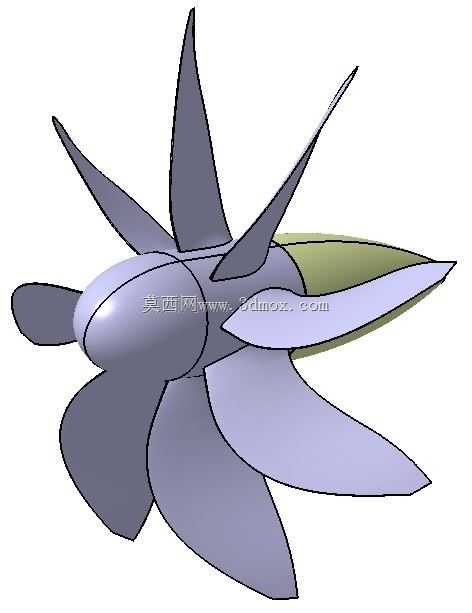

多叶片螺旋桨式风冷散热风扇结构

这类多叶片螺旋桨结构的风扇部件，核心应用场景覆盖工业设备风冷系统、小型动力装置散热单元、通风换气设备动力端，在电子设备机柜散热、小型航空器动力配套、工业管道送风场景中都能见到同构型设计的实际落地。从实际用途来看，该结构核心是通过叶片旋转带动轴向气流流动，在限定的安装空间内实现更高的送风效率，相比常规等距直叶片结构，螺旋扭转的叶型能在相同转速下降低气流紊流损耗，减少运行过程中的气动噪音，同时提升单位转速下的送风量。

在功能特性层面，该结构采用多叶片非对称排布设计，叶根位置做了加厚过渡处理，和中部轮毂的衔接区域做了圆弧顺滑过渡，能有效降低叶片旋转过程中的应力集中，避免长期高速运转下叶根位置出现疲劳断裂问题。叶片的扭转角度从叶根到叶尖做了连续渐变设计，匹配不同旋转半径下的线速度差异，让整个叶片工作面的气流推动效率保持均匀，不会出现叶尖区域气流滑脱、叶根区域做功不足的问题。前端的整流锥结构能引导来流顺滑进入叶片工作面，减少入口处的气流乱流，提升整体进气效率，降低运转阻力。

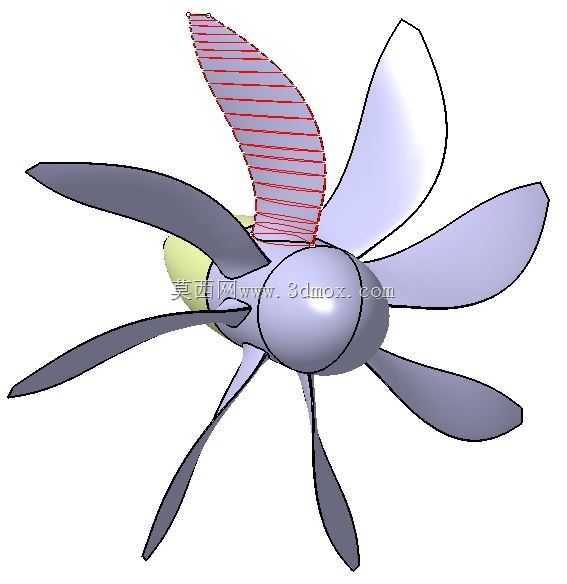

从设计思路来看，建模过程中先确定轮毂的基准直径与整体安装边界，再根据目标风量、额定转速参数计算不同半径位置的叶片安装角，通过曲面拟合构建连续的叶片型面，之后通过阵列方式完成多叶片的排布，最后对所有衔接位置做圆角过渡处理，消除结构应力集中点。安装边界上，轮毂中心预留了和驱动轴配合的安装定位面，可匹配常规的电机输出轴安装尺寸，整体外径尺寸适配常规的圆形风筒安装位，叶片外缘和风筒内壁预留了合理的安全间隙，避免运转过程中出现刮蹭问题，同时不会因为间隙过大导致气流回流损失。

实际选型应用中，这类叶型结构在低转速工况下就能实现不错的送风效果，适合对噪音控制有要求的密闭空间散热场景，叶片的曲面精度直接影响气动效率，建模过程中对叶型曲面的曲率连续性做了对应处理，能直接用于后续的结构仿真、气动模拟计算，也可作为同类型产品改型设计的基础参考，调整叶片数量、扭转角度即可适配不同风压、风量要求的使用场景。
