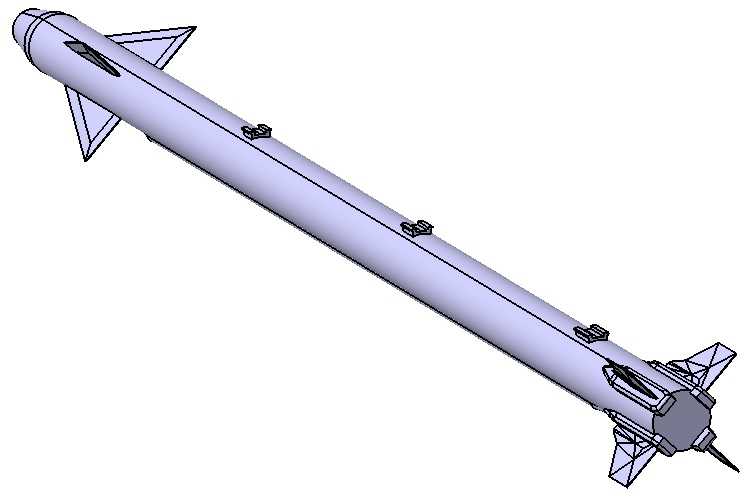

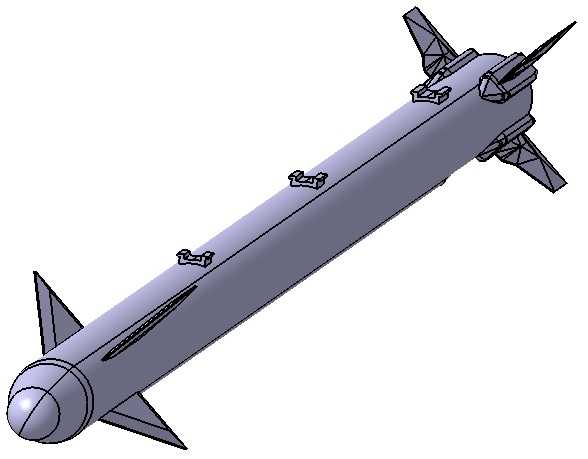

AIM-9X响尾蛇空空导弹结构三维数模

在近距空中对抗场景中，这类红外制导空空导弹是歼击机夺取制空权的核心挂载装备，主要用于视距内尾追、迎头拦截敌方固定翼战机、直升机及低空慢速目标，也可在近距格斗中完成大离轴角发射，配合头盔瞄准系统实现瞄准即锁定的作战需求。从结构设计逻辑来看，弹体采用细长圆柱构型，头部为半球形红外导引头整流罩，能够降低高速飞行时的空气阻力，同时保证红外探测单元的视场覆盖范围；弹身中部布置的四片切尖三角翼为主要升力面，翼面后缘与弹身轴线保持固定安装角，飞行过程中可提供稳定的法向升力，同时兼顾滚转方向的静稳定性。弹体尾部的四片小型全动舵面与中部弹翼呈X型交错布局，舵面通过内置的电动伺服机构驱动，响应速度快，可在大过载机动过程中快速调整弹体姿态，满足近距格斗时50G以上过载的机动需求。弹体表面布置的三处吊挂凸台为标准机载挂架接口，接口间距、凸台尺寸完全匹配现役战机的通用导弹发射滑轨，安装时可直接卡入滑轨锁止机构，无需额外转接结构，挂装后弹体与机翼、机身的间隙满足飞行包线内的振动、形变避让要求，不会与载机结构发生干涉。弹体尾部的尾喷口处设置了燃气舵结构，在导弹发射初速度较低、气动舵面效率不足的阶段，燃气舵可直接偏转发动机喷流方向，提供初始转弯力矩，让导弹在离架后极短时间内完成大角度转向，打击载机侧后方的目标。设计过程中对弹体各段的重量分配做了严格配平，导引头、战斗部、发动机、伺服舱段沿弹体轴线依次布置，重心位置控制在弹翼气动中心前方合适区间，保证全弹飞行过程中的纵向稳定性，避免出现发散式摆动。弹体各舱段之间采用径向销钉加轴向连接环的固定方式，既满足地面维护时的快速拆装需求，也能承受大过载机动时的轴向、径向载荷，不会出现舱段松脱问题。弹翼与舵面的翼型均采用薄对称翼型，厚度弦长比控制在较低水平，在跨音速飞行阶段可有效降低波阻，同时减少翼面颤振风险，翼根与弹体的连接位置做了局部加厚处理，分散机动时的集中应力，避免结构断裂。
