带导流防护结构的轴流排风扇结构设计

这款带导流防护结构的轴流排风扇，核心应用场景覆盖工业车间工位通风、设备机柜散热、小型密闭空间换气等工况，区别于常规民用排气扇，其结构设计优先考虑长期连续运行的可靠性与气流效率。从实际用途来看，该结构可直接适配设备舱体侧壁安装，也可通过外接风管组成局部排风系统，针对焊接工位、电气控制柜、小型设备机房这类需要定向排出热空气、粉尘或污浊气体的场景，能提供稳定的轴向气流输出，避免气流紊流导致的排风效率损失。

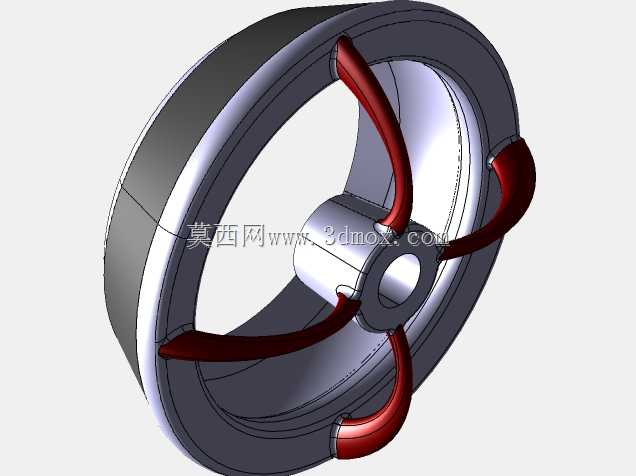

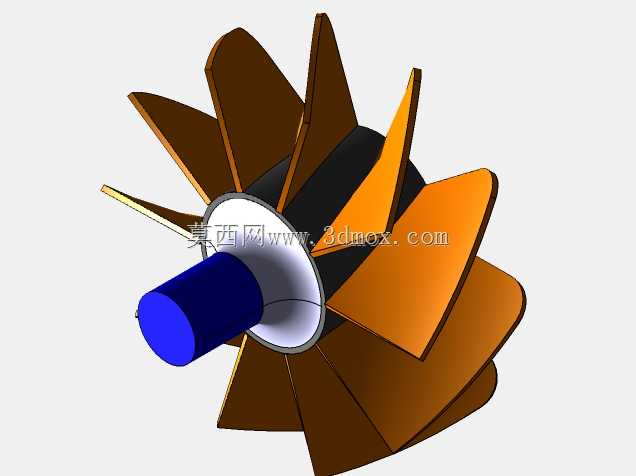

产品功能特性上，首先是集成式的导流防护支架，不同于普通排风扇单独加装防护网的设计，该结构将支撑筋与导流弧面整合为一体，四根弧形支撑筋沿轮毂径向均匀分布，曲面走向完全匹配叶轮出口的气流方向，既可以对前端电机安装位形成结构支撑，又能对流出叶轮的气流做顺向导流，减少气流撞击支撑结构产生的涡流噪音，同时外圈的厚壁筒状外壳可直接作为安装对接面，无需额外加装法兰转接件，安装时可直接嵌入预留的安装孔洞，或通过外圈的预留孔位做螺栓固定。叶轮部分采用多叶片后倾式设计，叶片根部与轮毂做圆弧过渡连接，避免应力集中，叶片表面的曲面弧度经过气流优化，在相同转速下能获得更高的风压，适合短距离风管排风场景，轮毂中心预留的轴孔可直接适配标准电机输出轴，轴孔旁的定位结构可保证叶轮与电机的同轴度，减少运行时的径向跳动。

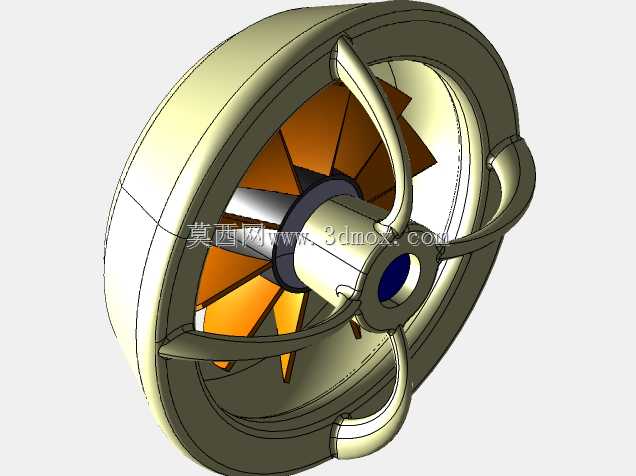

设计思路上，整体结构优先考虑装配便捷性与运行稳定性，外壳、导流支撑、轮毂、叶轮均为独立可拆分结构，方便后期维护更换易损件，不同部件的配合公差预留了合理的安装间隙，既不会因间隙过大产生振动异响，也不会因公差过小导致装配困难。外形尺寸与安装边界方面，整体为同轴圆筒结构，最大外径为外壳的外圆尺寸，安装时预留的孔洞直径只需略大于外壳外径即可，轴向总长度从外壳后端到导流支撑前端的距离为固定值，安装时需注意前端预留足够的进气空间，避免紧贴遮挡物导致进气阻力过大，后端可直接对接排风管道或直接通向室外，中心轴孔的尺寸适配常规小功率轴流电机，无需额外定制转接轴，安装孔位沿外壳外圈均匀分布，可适配不同方向的安装固定需求，不管是水平安装、垂直安装还是倾斜安装，结构强度都能满足长期运行的要求，不会因长期受力产生结构变形。
