可搭载GoPro的木质框架三旋翼航拍飞行器

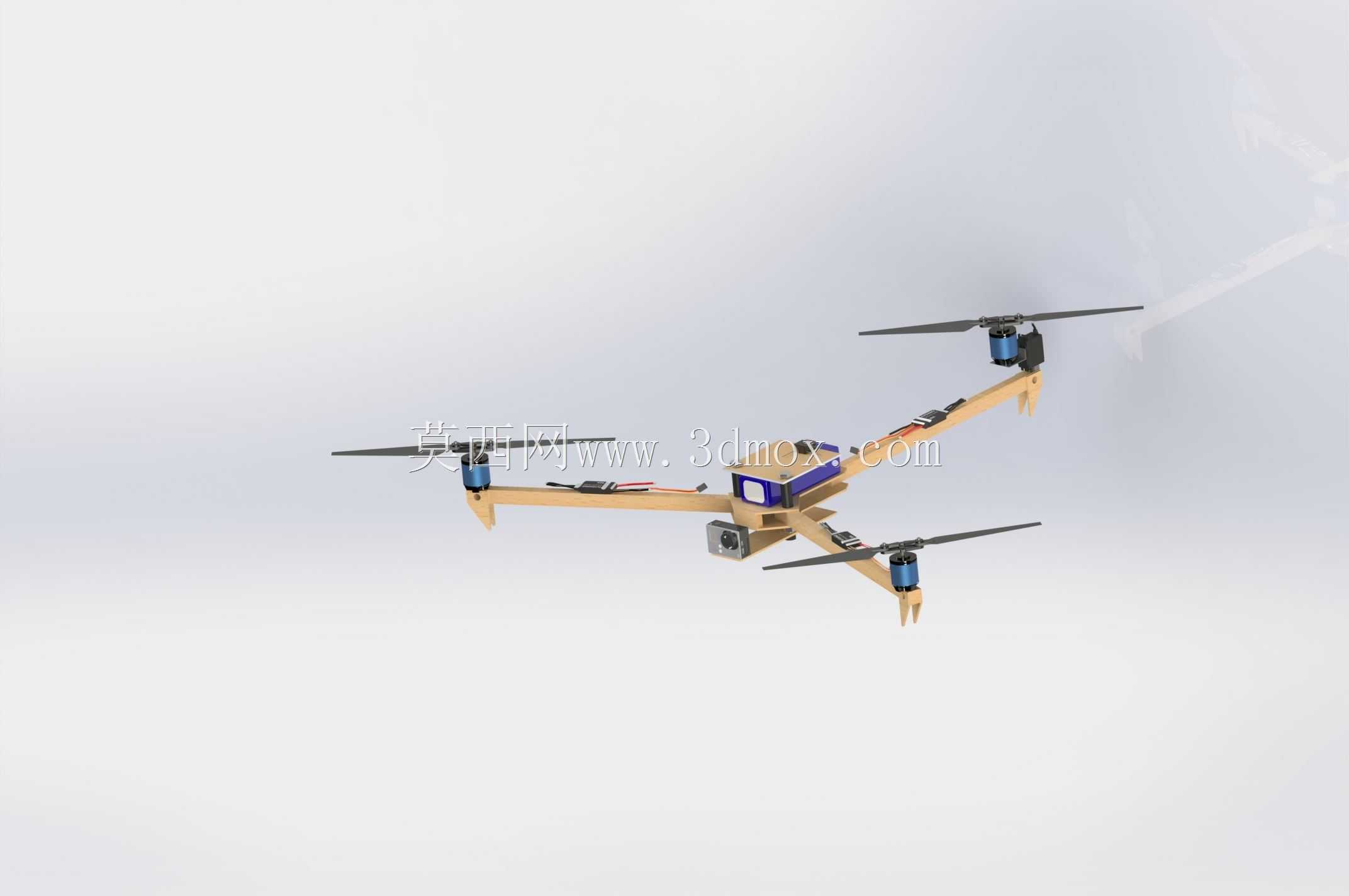

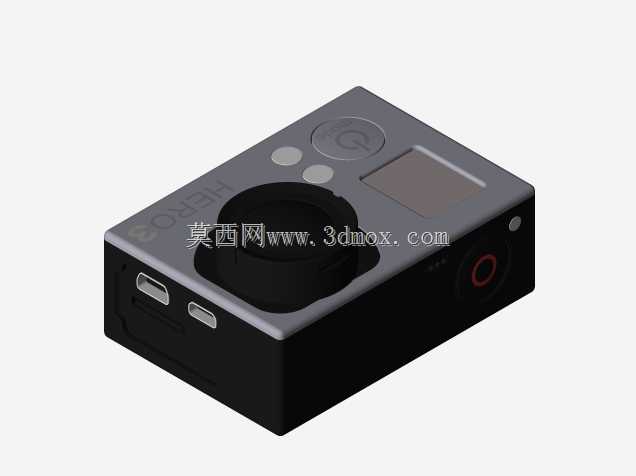

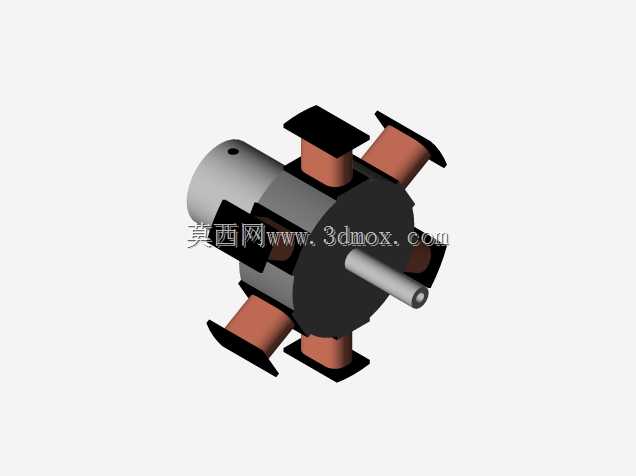

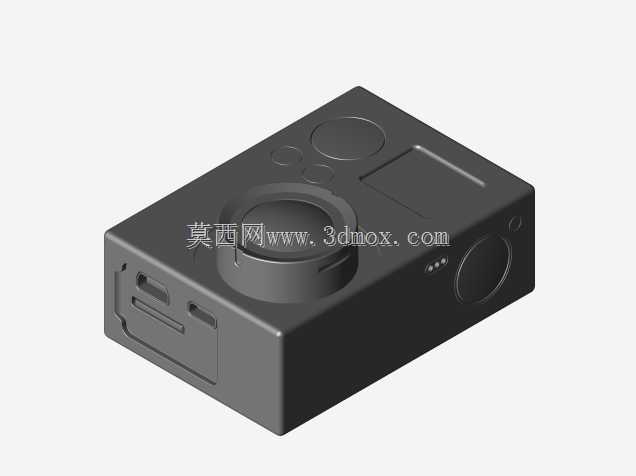

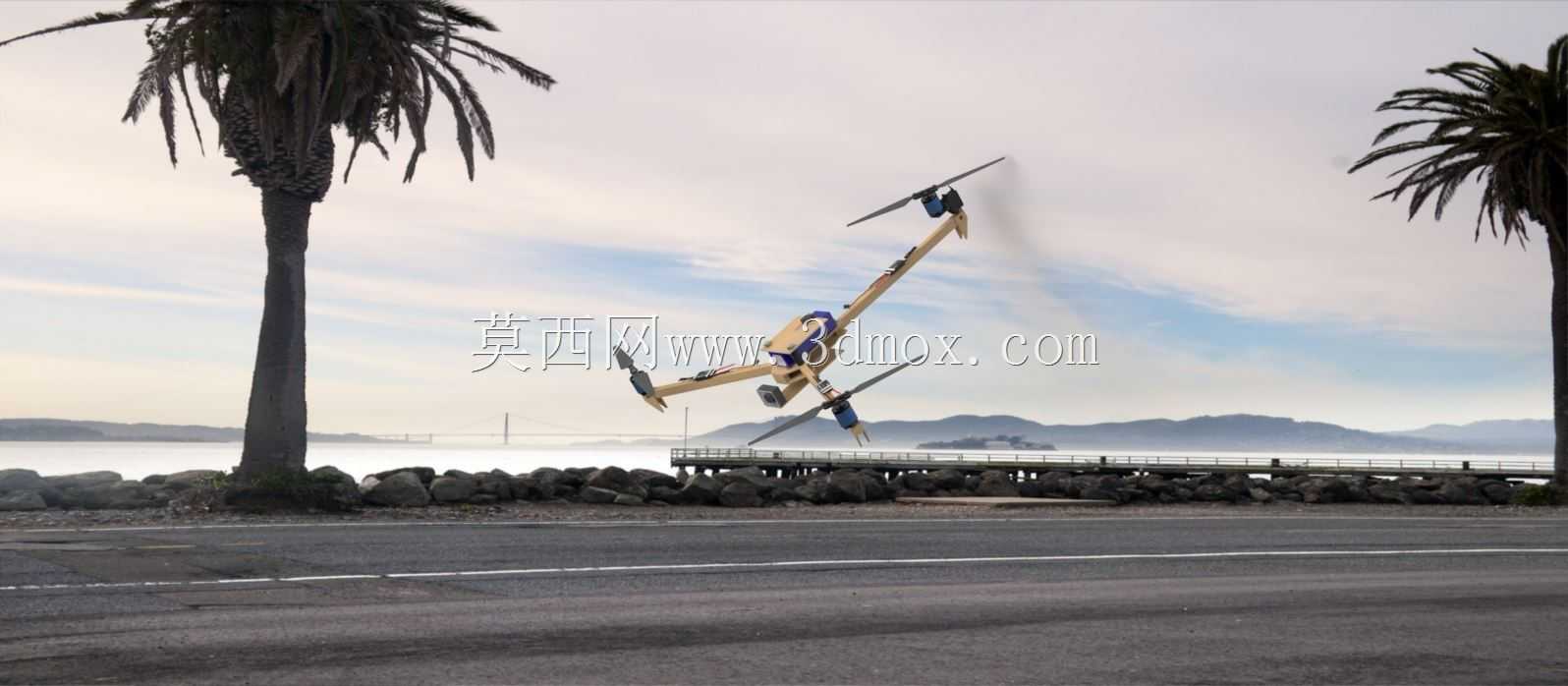

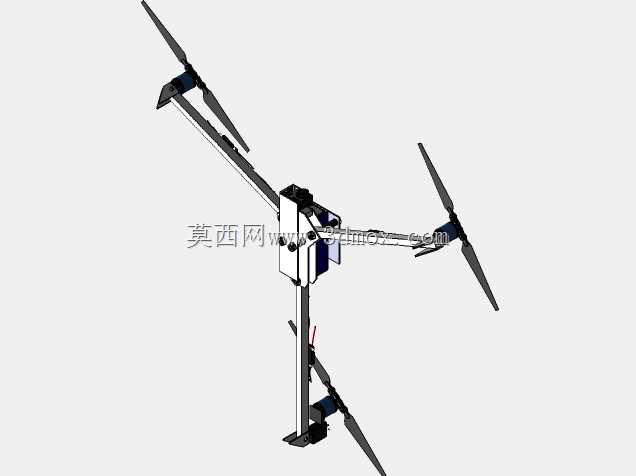

这款三旋翼飞行器采用木质材料搭建主体机架，核心定位面向低空航空摄影作业场景，可直接适配GoPro系列运动相机完成挂载安装，适配小范围低空取景、户外场景素材采集、近地地貌巡查等实际作业需求。从结构设计逻辑来看，三旋翼布局区别于常见的四旋翼构型，在保证基础升力冗余的前提下，减少了一套动力组件的整体负重，机架杆件采用直连拼接的结构形式，没有多余的冗余造型设计，尽可能压缩整机自重，提升单位动力下的有效载荷能力，预留的相机安装位处于机架前部重心平衡区域，挂载设备后不会出现整机重心过度偏移的问题，能降低飞行过程中的姿态调整补偿量。设计阶段优先考虑了安装边界的适配性，机臂长度经过匹配计算，三个旋翼的旋转平面完全错开，不会出现桨叶打碰的干涉问题，每个机臂末端的动力安装座预留了标准电机的安装孔位，可适配常规规格的无刷电机与配套螺旋桨，机架中心的设备舱预留了飞控、电调、电池的排布空间，走线槽沿木质杆件内侧开设，既可以避免飞行过程中线材晃动产生风阻，也能减少线材外露被桨叶剐蹭的风险。木质机架的选材偏向轻量化的层压板材，自身具备一定的结构韧性，日常起降的轻微冲击可以通过板材的微小形变吸收能量，不会像硬质塑料机架那样受冲击后直接出现脆裂问题，机臂与中心舱的连接位置做了加厚处理，抵消飞行过程中机臂产生的振动传导，保证前部挂载相机的成像稳定性。实际作业过程中，这款三旋翼的操控响应较为直接，三旋翼的姿态调整通过三个动力单元的转速差配合尾旋翼的倾角调整完成，相比同尺寸四旋翼机型，转向动作的响应速度更快，适合在林间、建筑间隙等狭窄空域完成机动飞行，适配小范围的精细化航拍作业需求。机架的安装尺寸经过校准，电池挂载位处于中心舱下方位置，更换不同容量电池时，可通过调整绑带位置微调整机重心，保证不同配重下的飞行姿态稳定，起落架部分采用与机架一体的木质支脚，高度预留足够的相机离地间隙，降落时不会磕碰前部挂载的拍摄设备，支脚底端做了圆弧过渡处理，硬着陆时可以分散接触冲击力，避免机架连接位置出现应力断裂。
