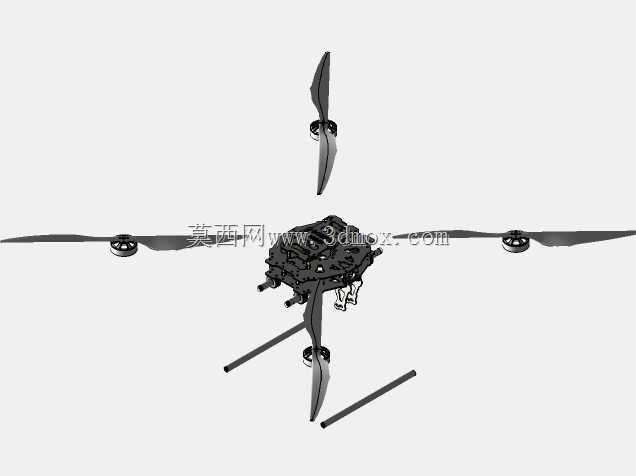

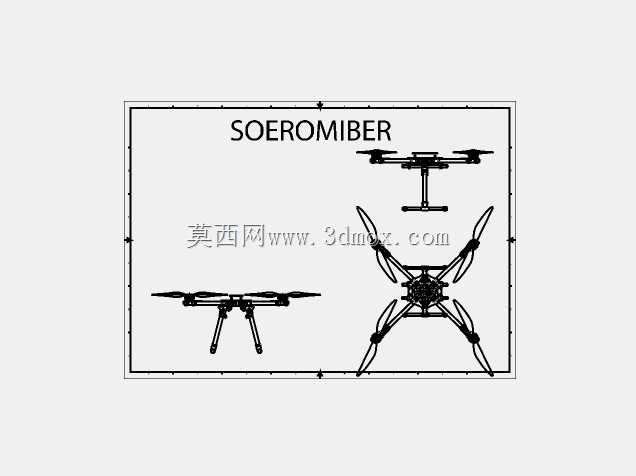

六旋翼碳纤维无人机机架结构设计

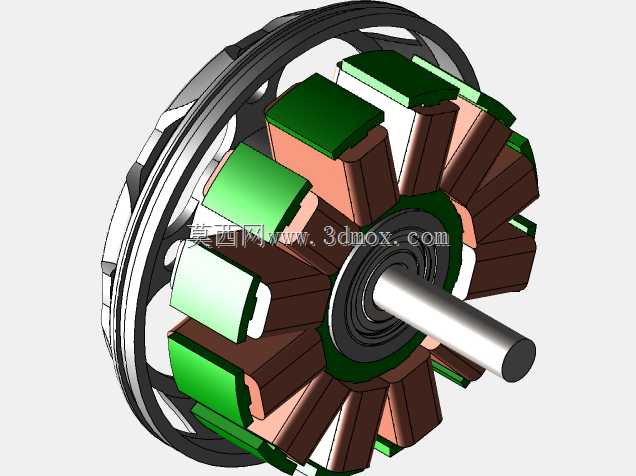

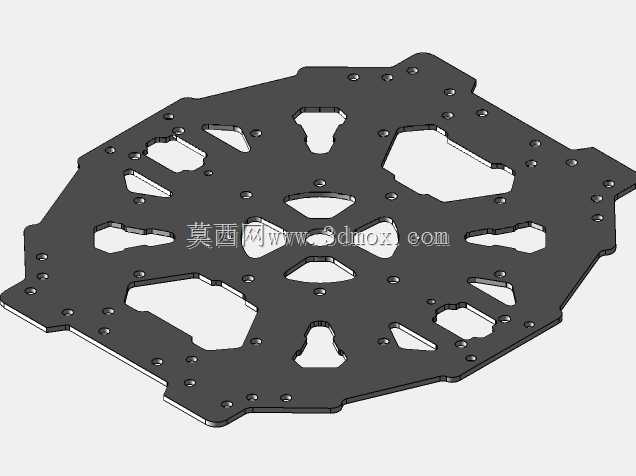

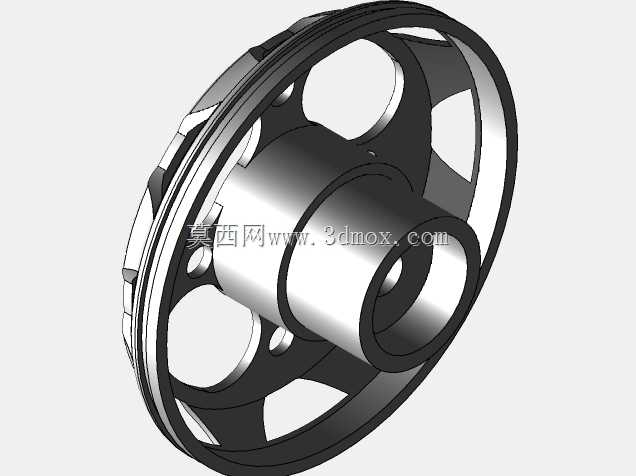

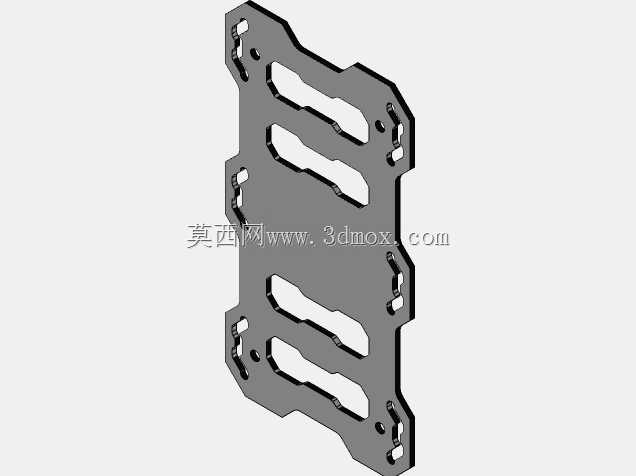

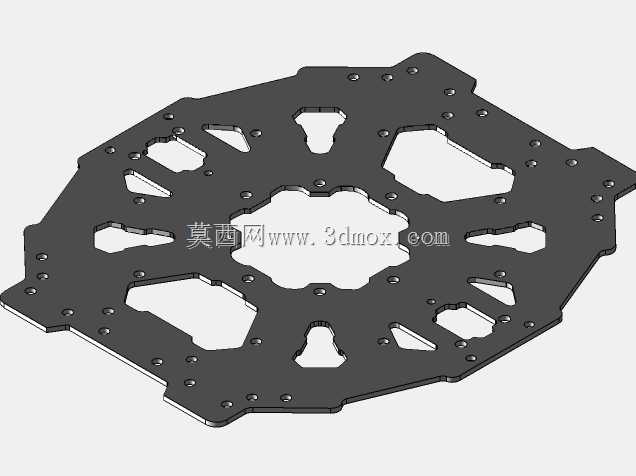

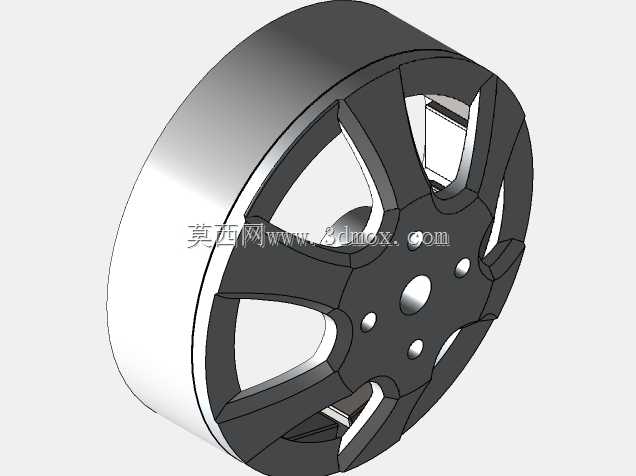

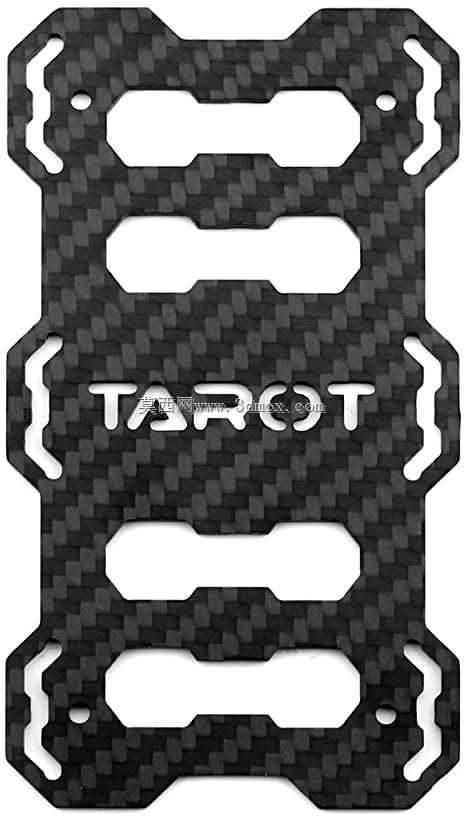

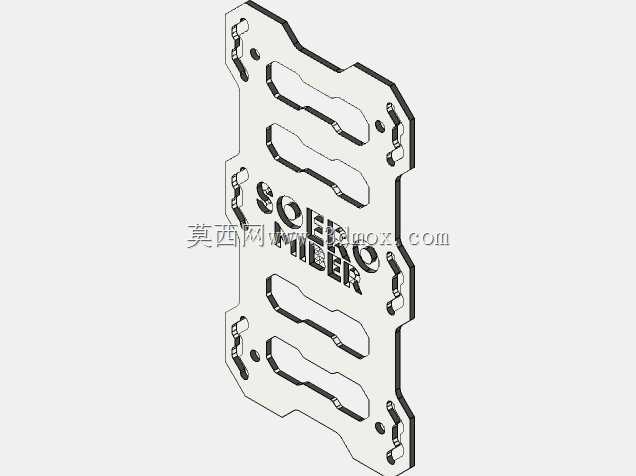

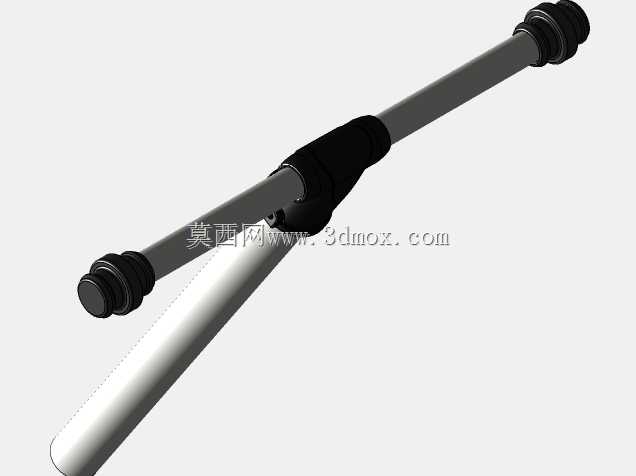

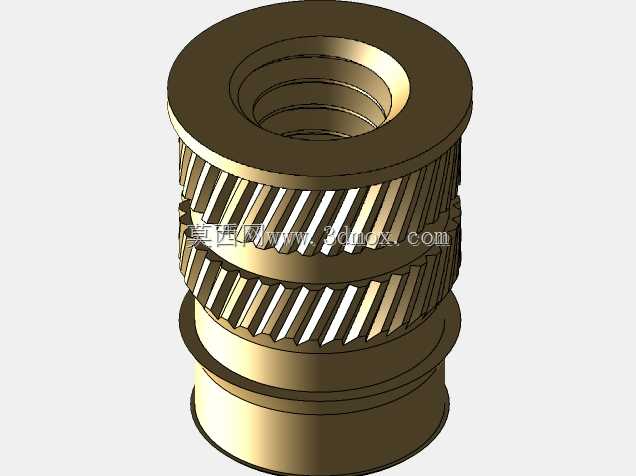

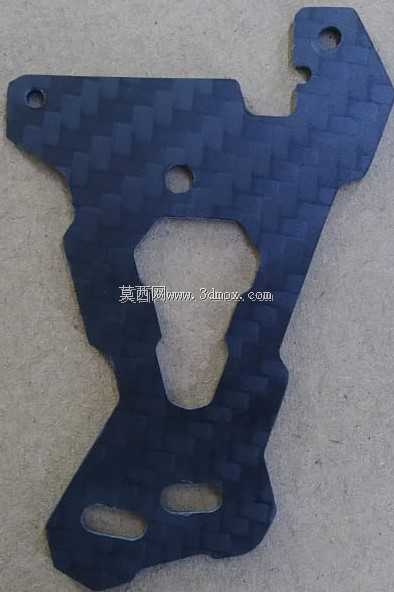

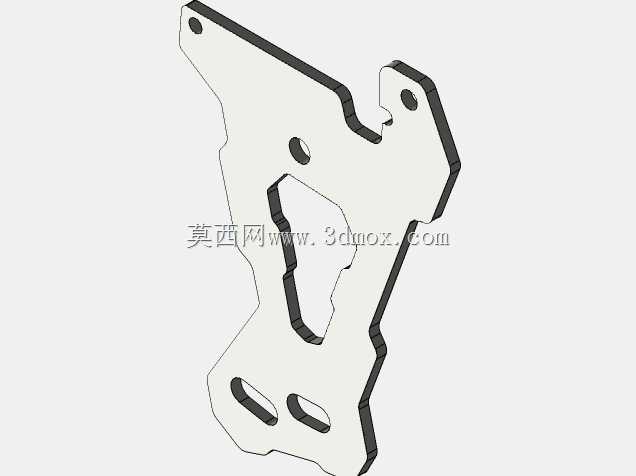

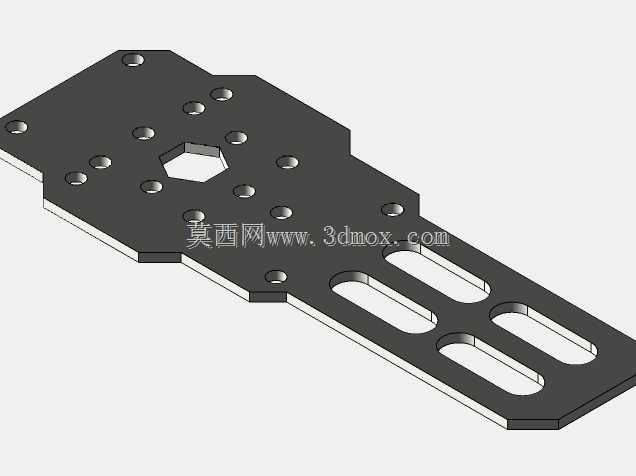

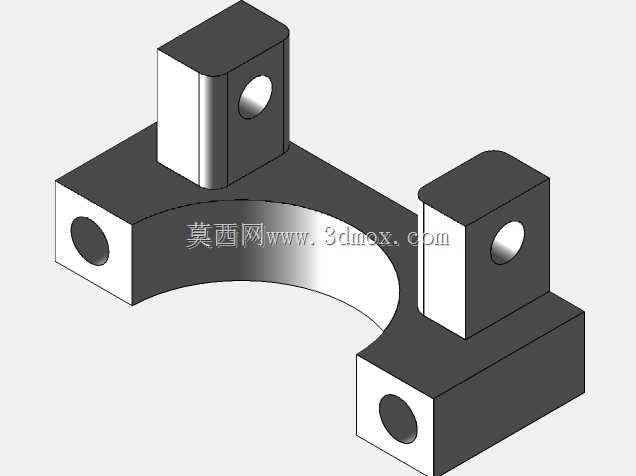

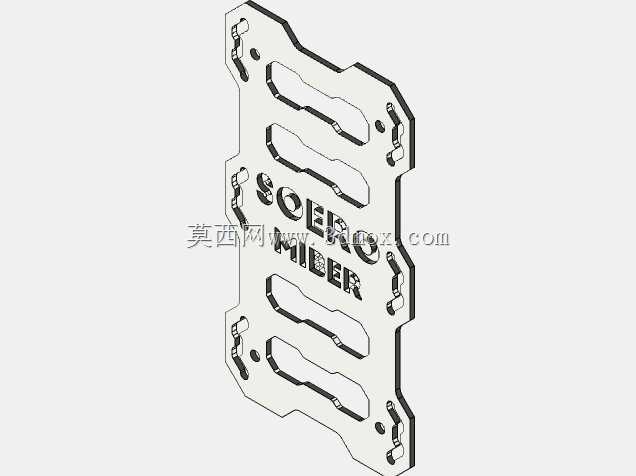

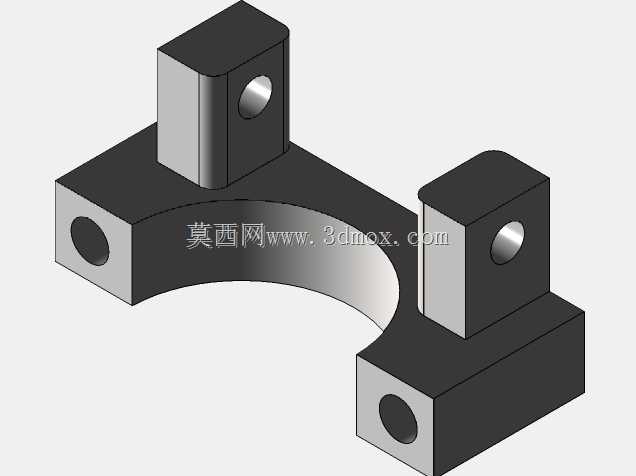

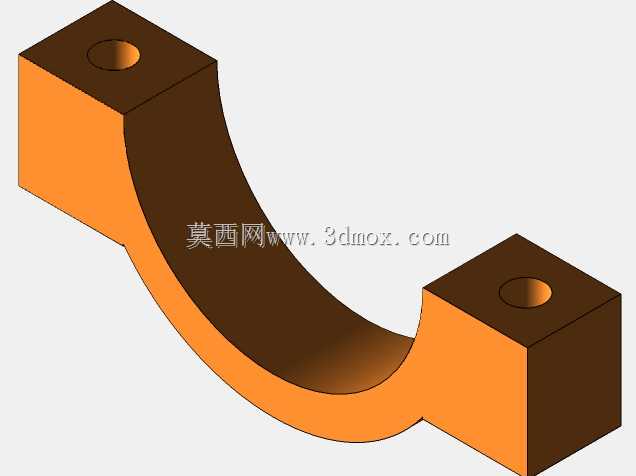

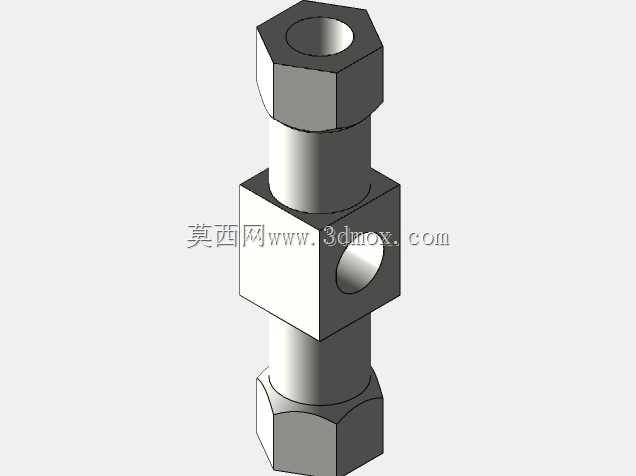

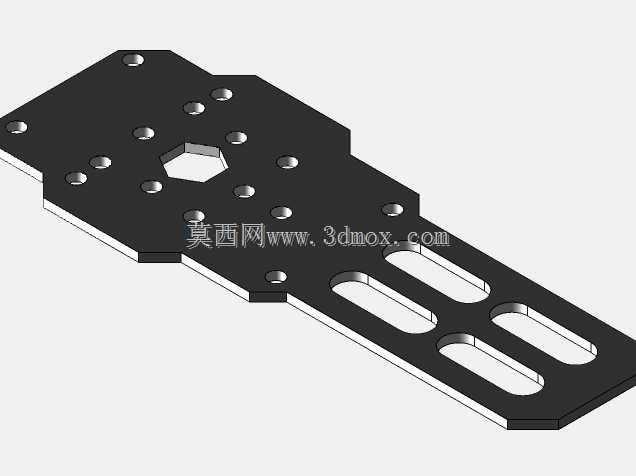

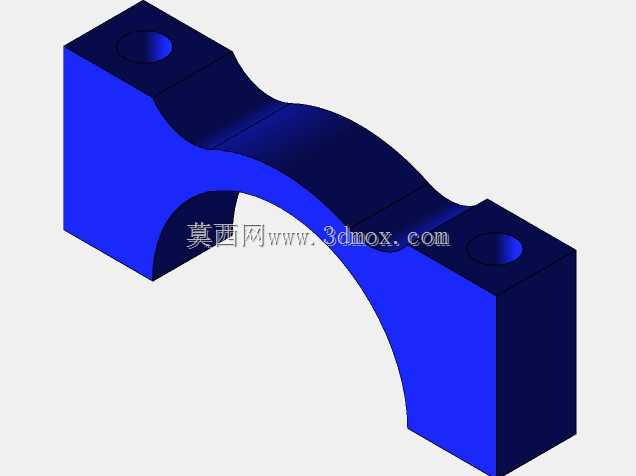

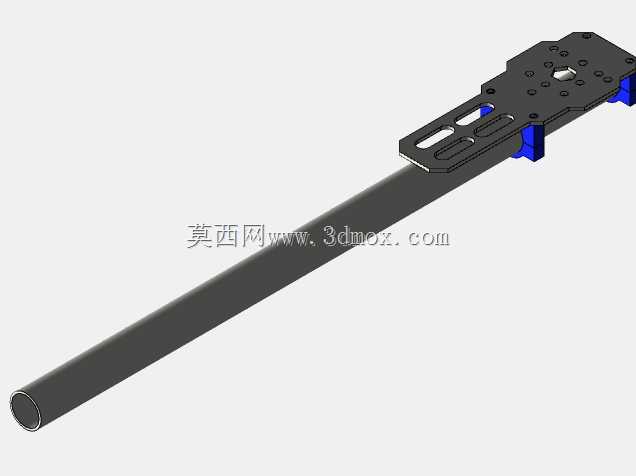

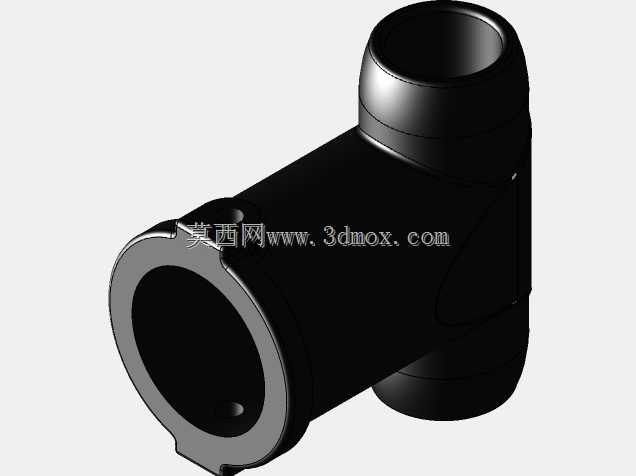

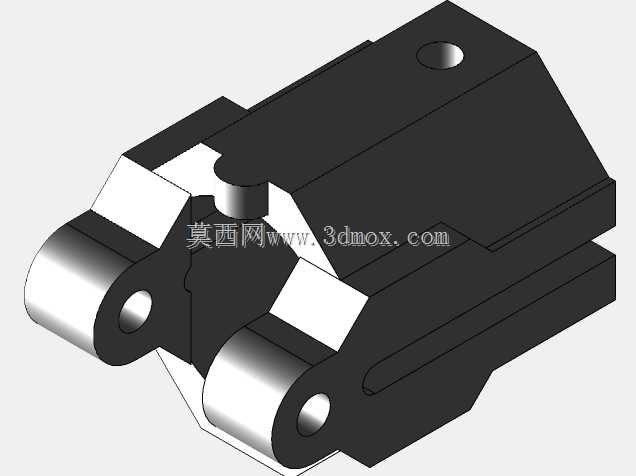

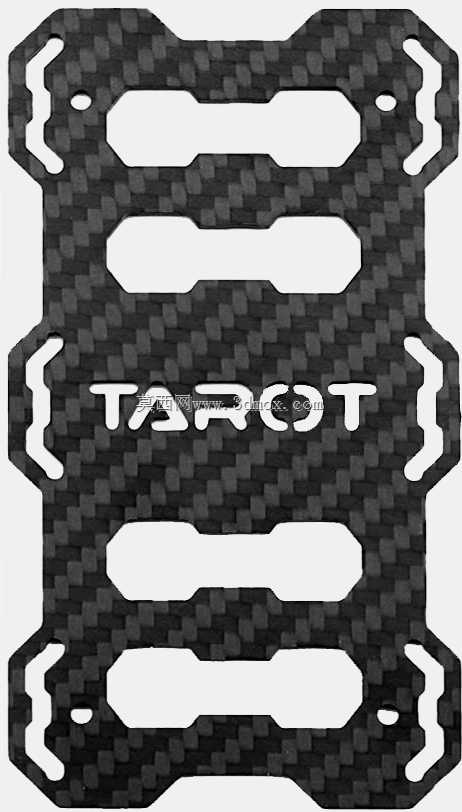

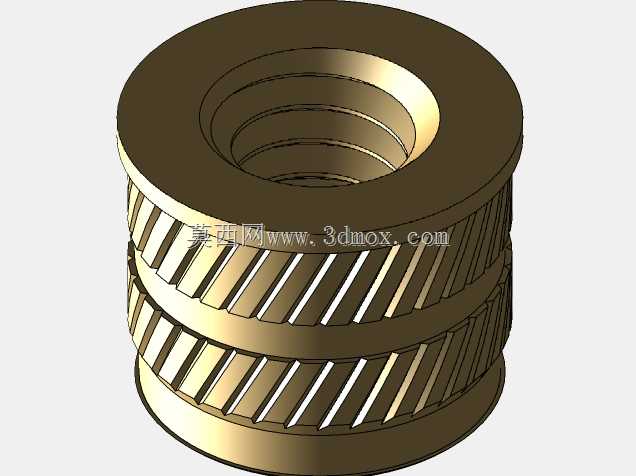

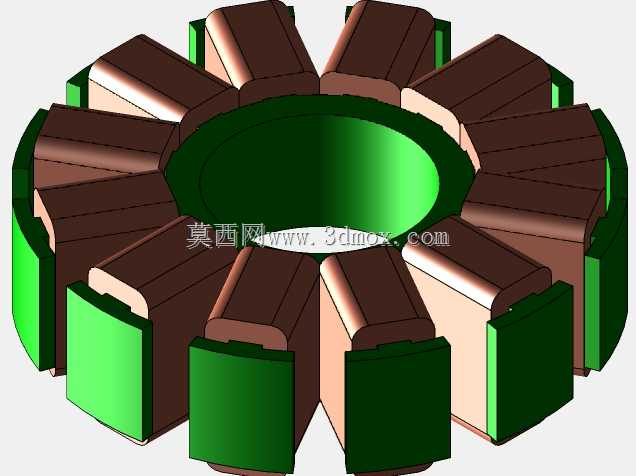

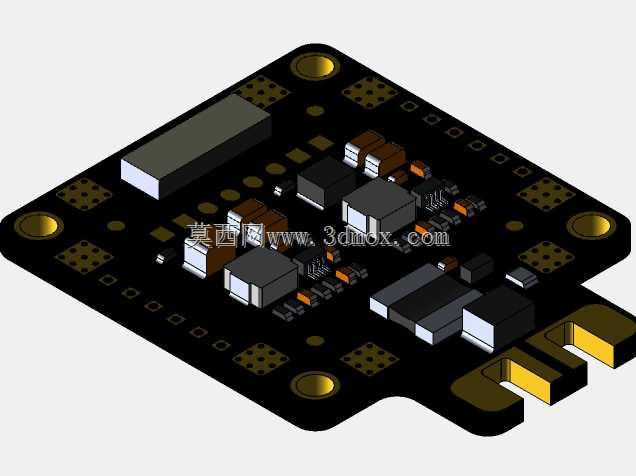

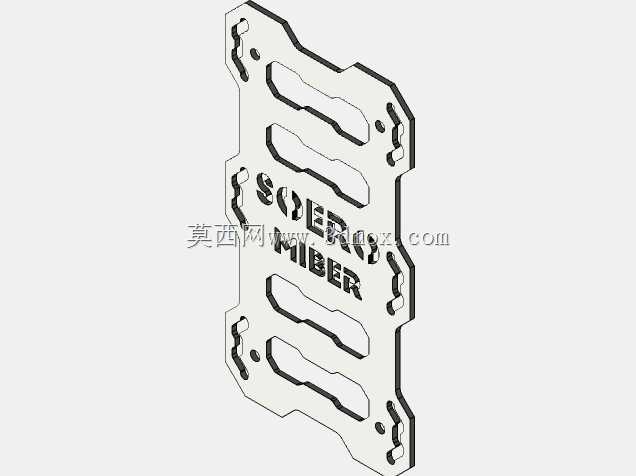

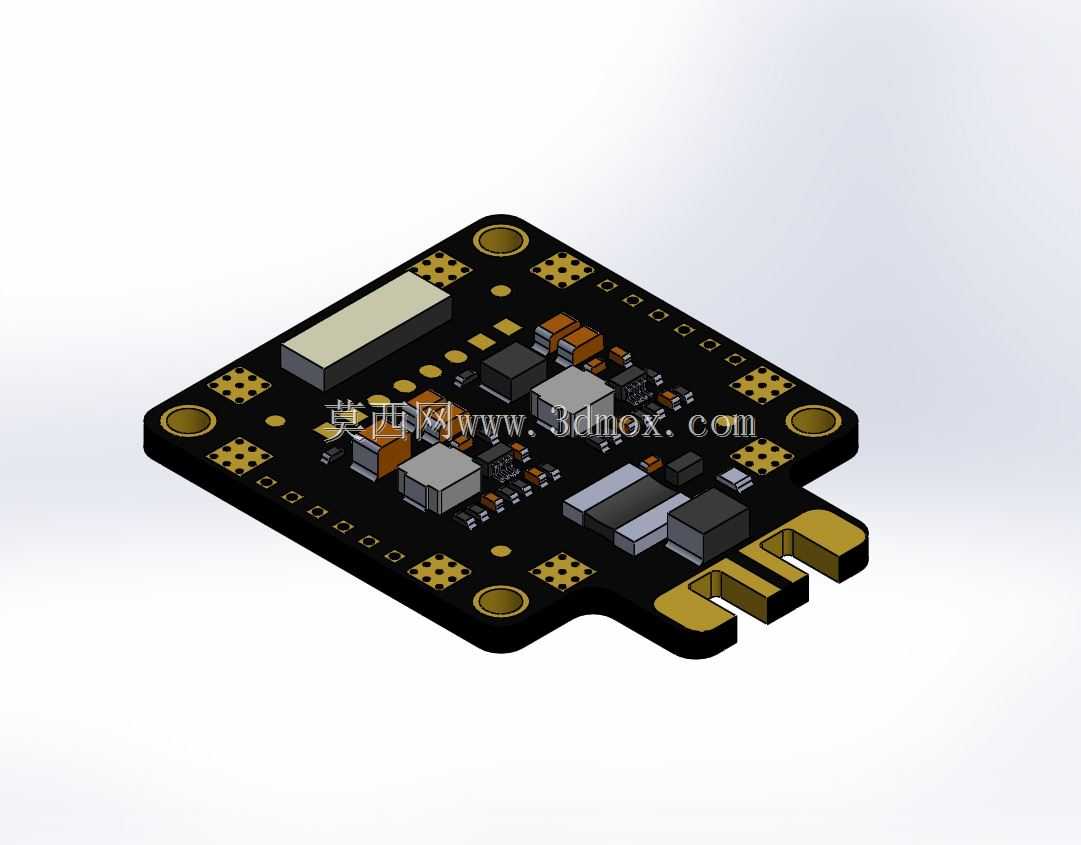

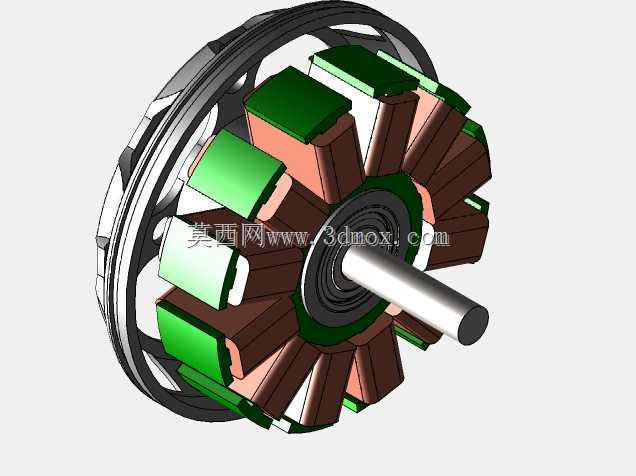

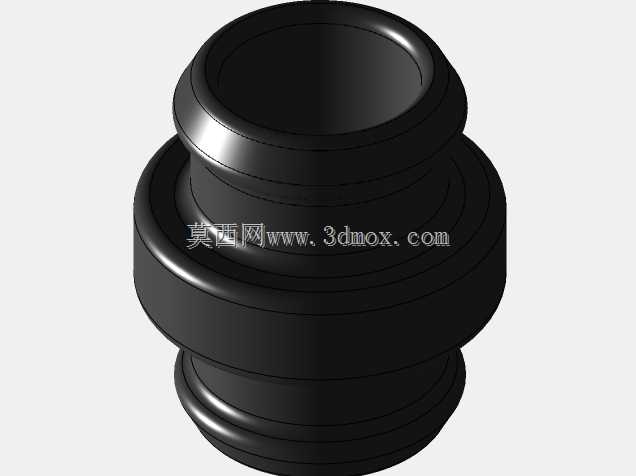

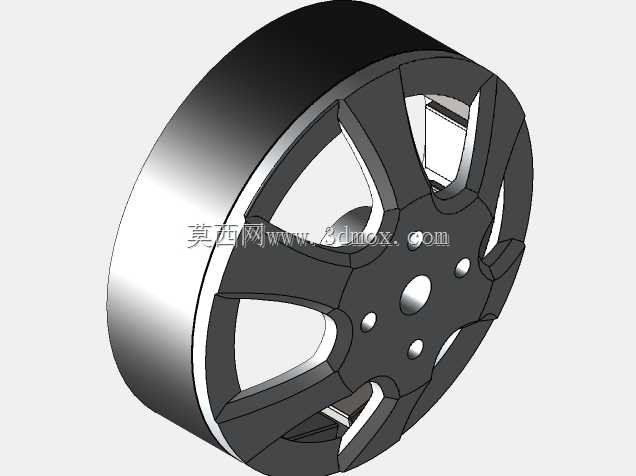

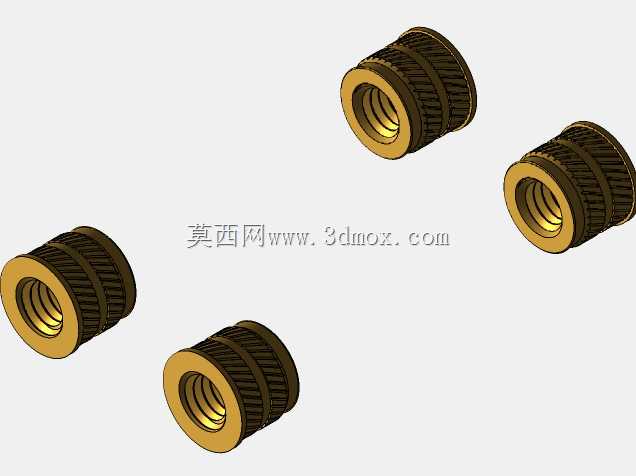

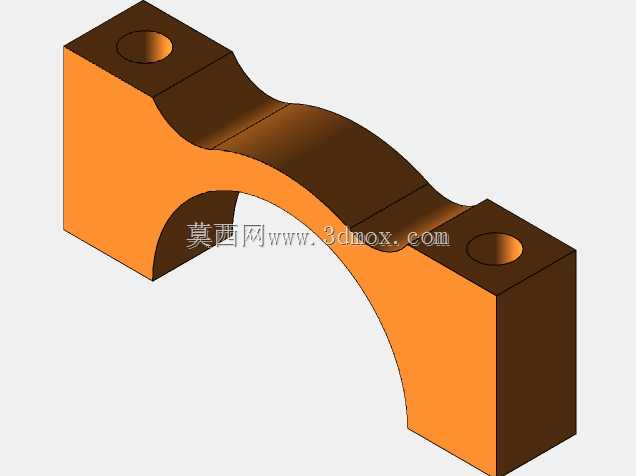

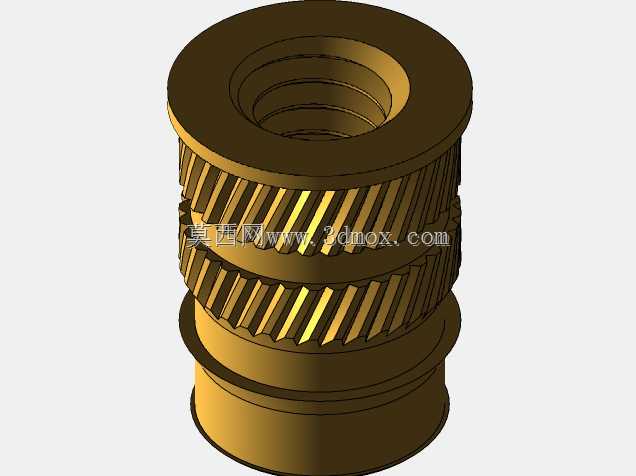

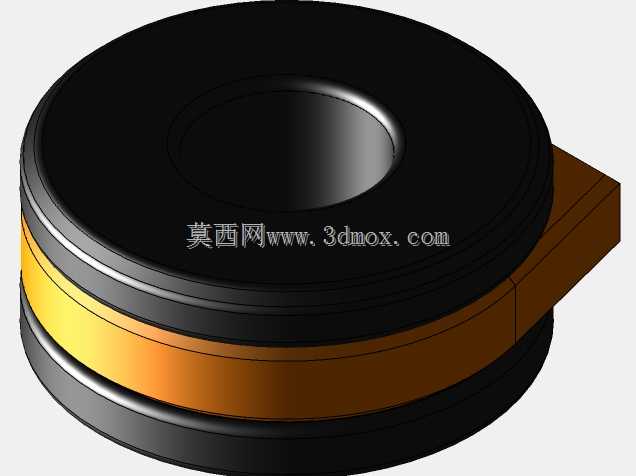

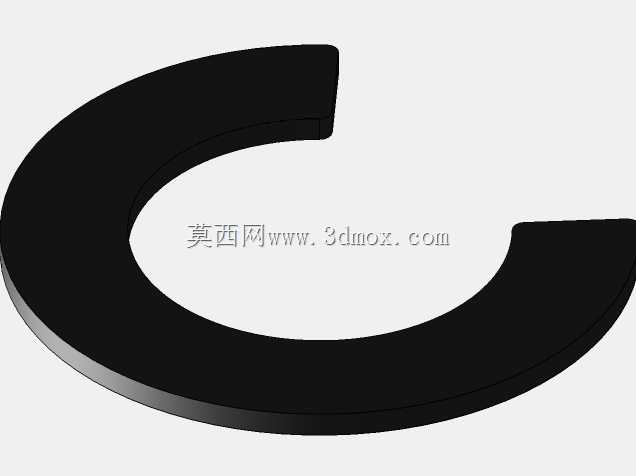

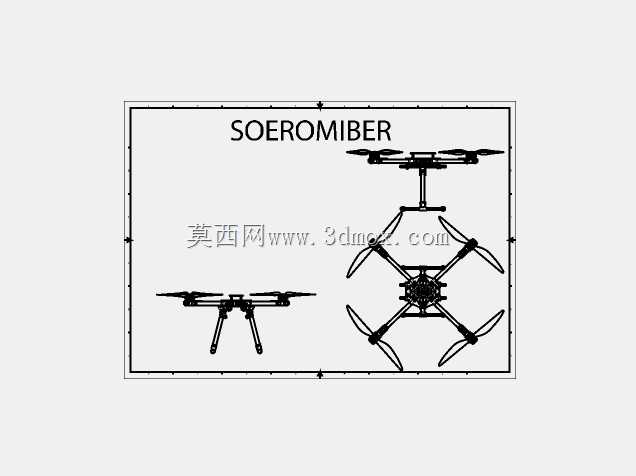

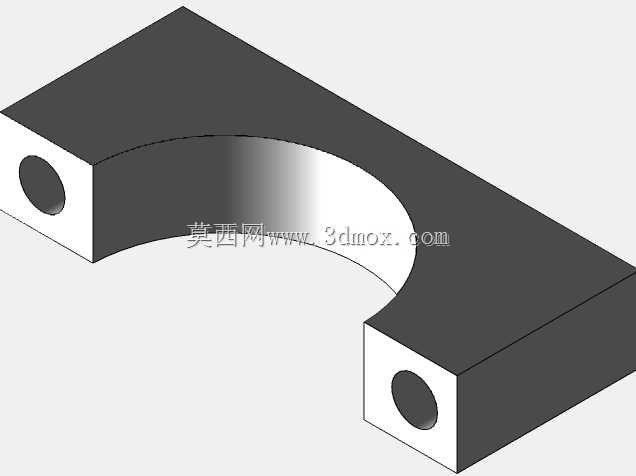

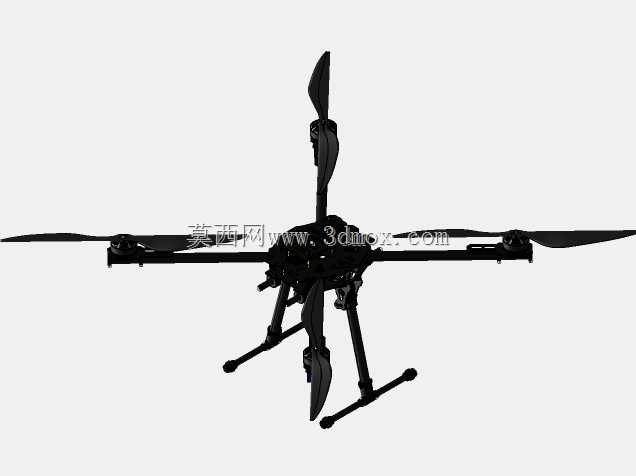

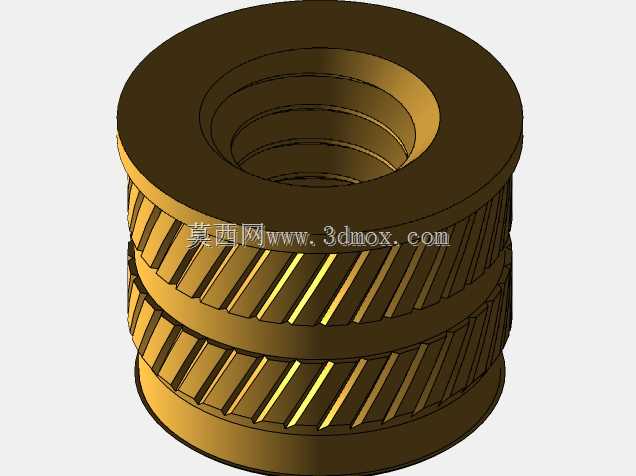

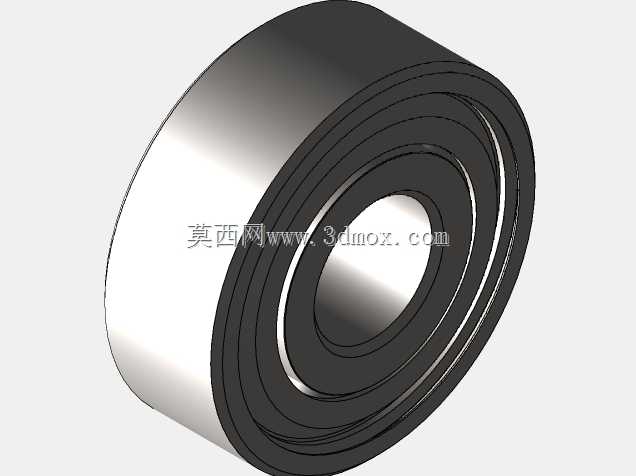

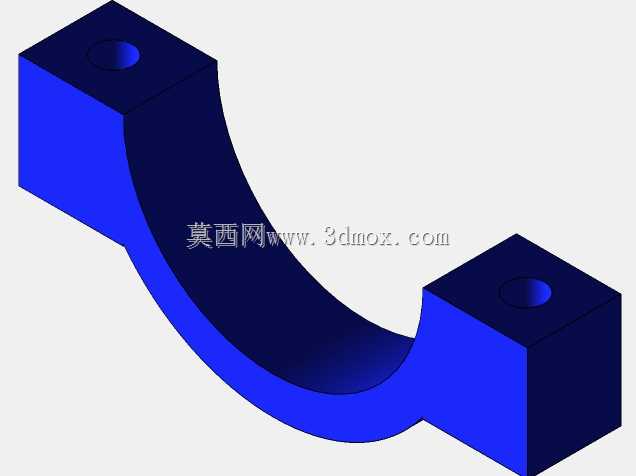

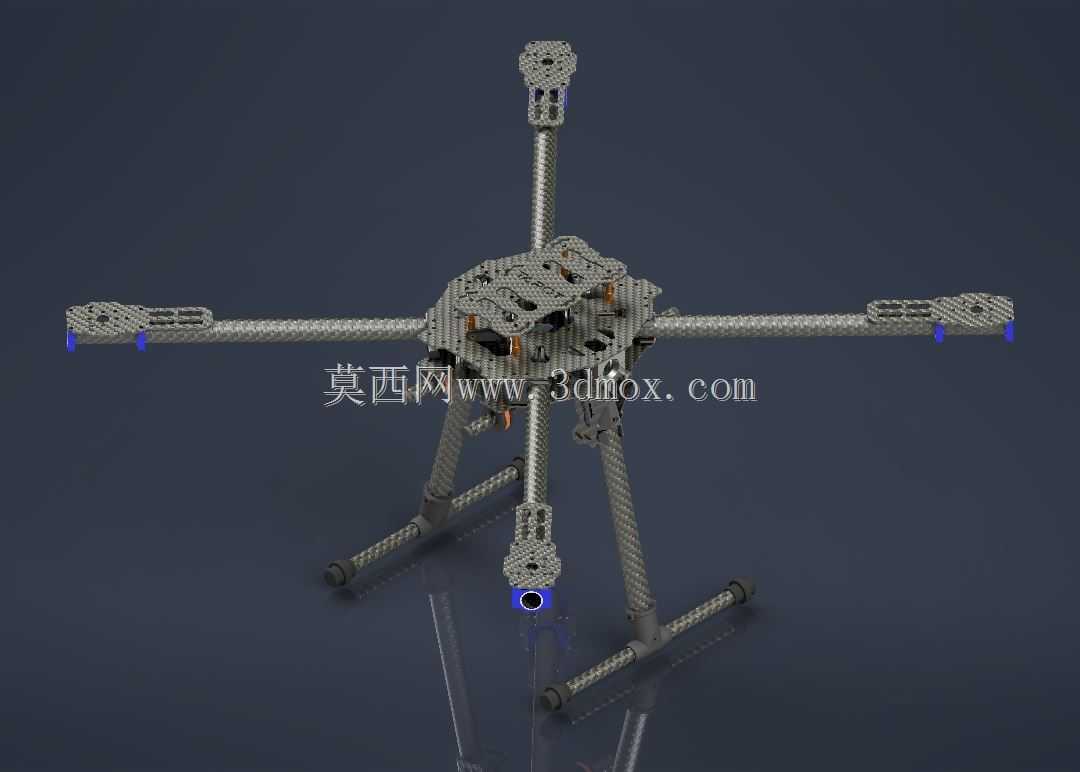

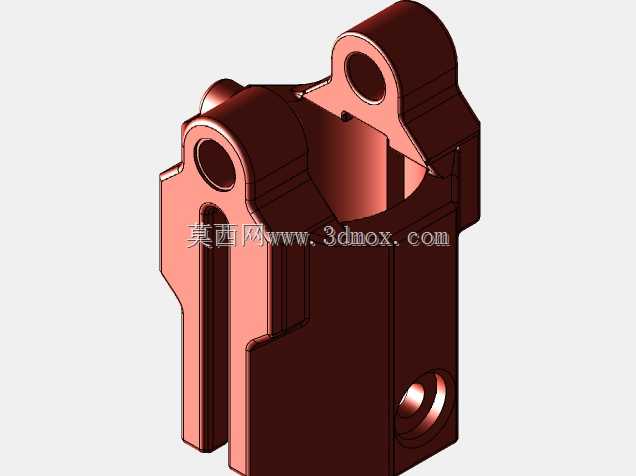

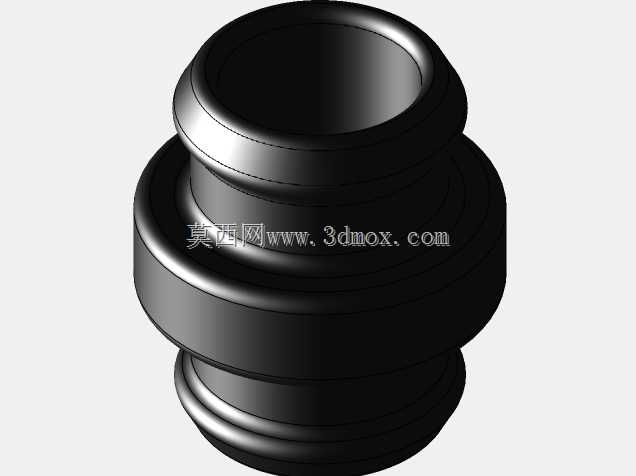

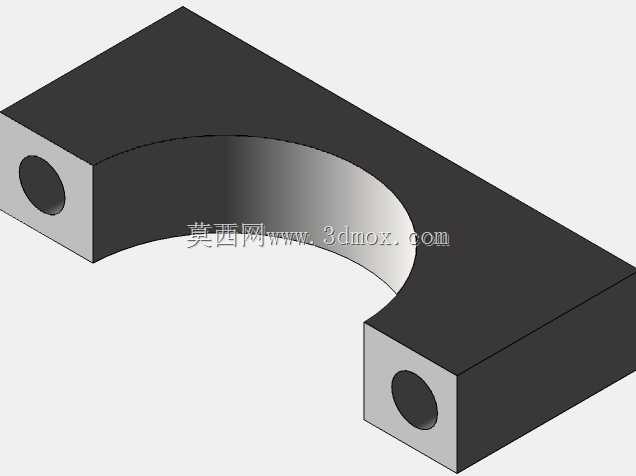

这款六旋翼机架采用中心对称式六轴布局设计，核心承载板采用叠层碳纤维板材拼接结构，机臂与中心板通过快拆式锁紧结构连接，可在户外作业场景下快速完成机臂拆卸与收纳，降低转场运输时的空间占用。中心板区域预留了飞控模块、电调、电源模块、图传设备的多层安装位，层间通过铜柱隔离出走线空间，可将动力线与信号线分层布设，减少大电流动力线路对飞控传感信号的电磁干扰，适配多数开源及商用飞控系统的安装孔位标准。机臂采用碳纤维圆管作为主体承载结构，末端预留电机安装座的标准孔距，可适配对应拉力级别的无刷电机安装，机臂靠近中心板位置设置了走线槽，可将电机电源线、电调信号线沿机臂内部引入中心板区域，避免线材外露在飞行过程中产生风阻或被螺旋桨剐蹭。起落架采用两根纵向碳纤维管搭配横向支撑脚的结构，支撑脚末端设置了缓冲阻尼垫，可在降落时吸收冲击载荷，避免硬着陆时的冲击力传递至中心板损伤机载设备，起落架与中心板的连接位置设置了可调锁紧结构，可根据挂载设备的尺寸调整起落架的高度，避免下方挂载的航拍云台、作业载荷接触地面。从安装边界来看，机臂展开后相邻机臂夹角为60度，可适配对应尺寸的螺旋桨，保证相邻螺旋桨转动时无干涉；中心板的安装孔位按照通用飞控的标准孔距设计，可直接固定主流规格的飞控、GPS模块及接收机，无需额外打孔改装。这类机架主要面向低空航拍、电力巡线、农林植保作业等场景，结构设计上优先考虑了减重与结构强度的平衡，碳纤维材质的应用在保证机架整体抗扭、抗弯强度的前提下，尽可能降低了机身自重，可提升有效载荷的搭载上限，快拆结构的设计也适配了户外作业频繁转场的使用需求，起落架的高度预留空间可满足单光、双光云台以及小型作业载荷的挂载需求，机臂的受力结构经过优化，在满载荷飞行时可降低机臂的形变量，保证飞行过程中的动力输出稳定性。
