适配小型消费级四旋翼的螺旋桨防撞护杆

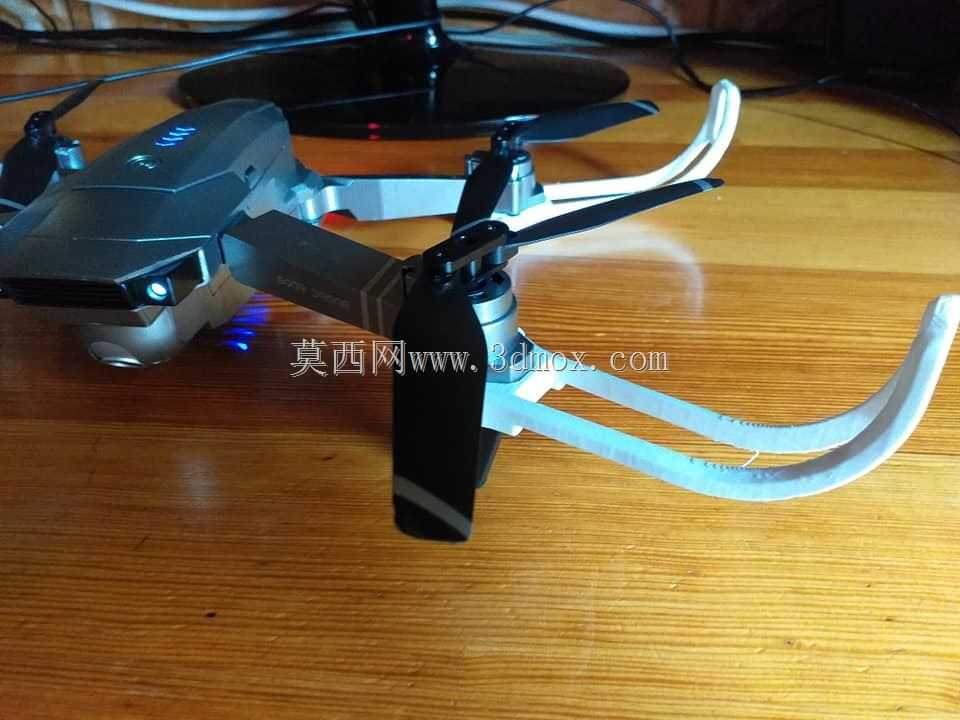

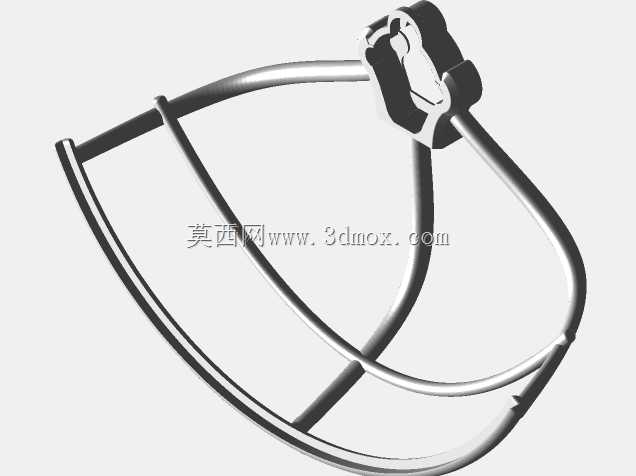

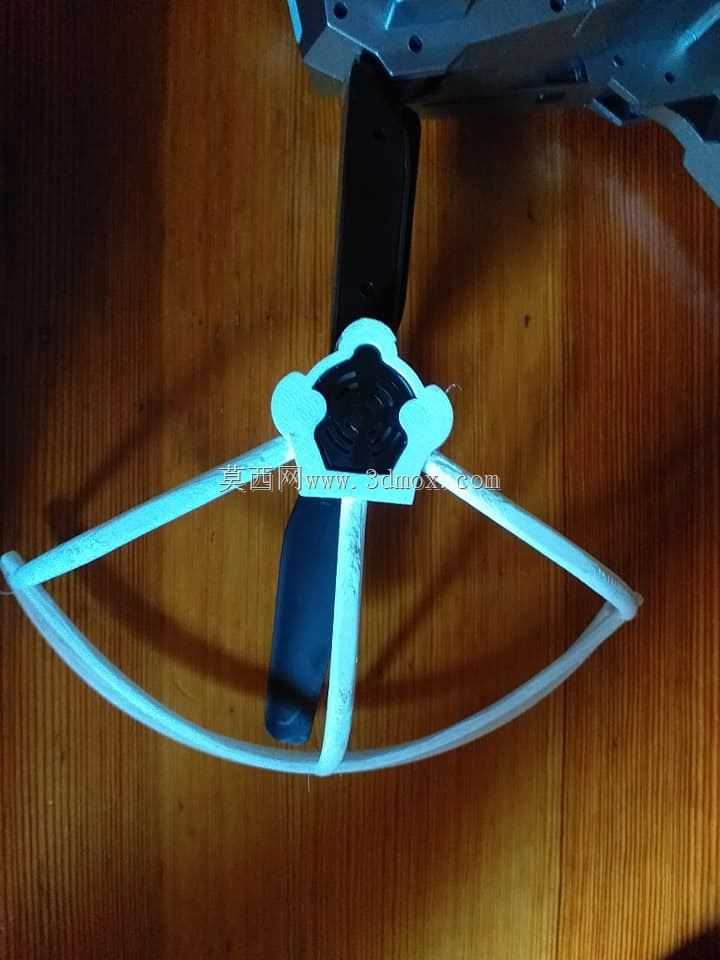

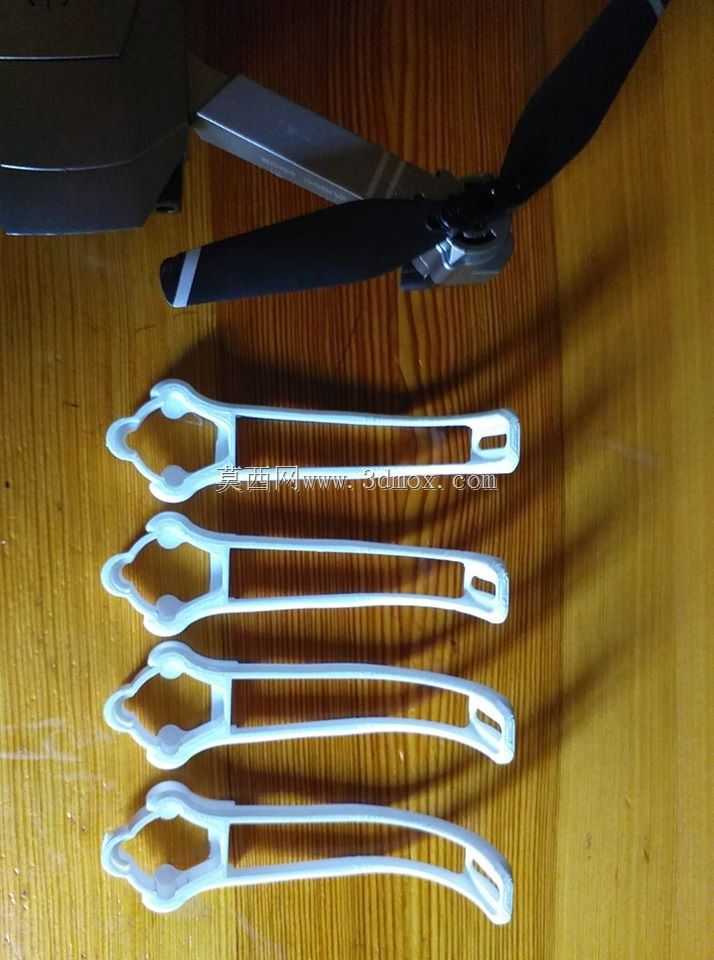

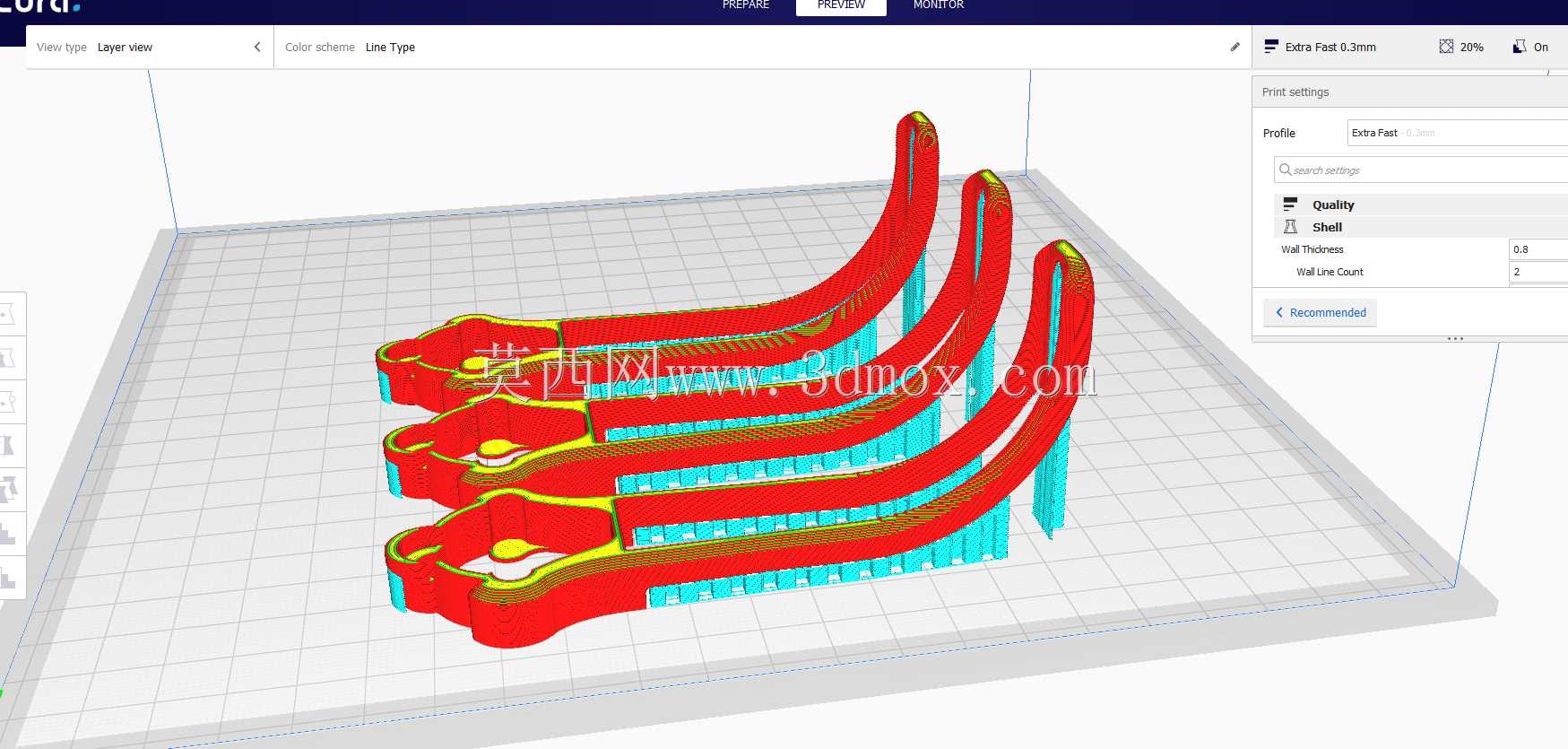

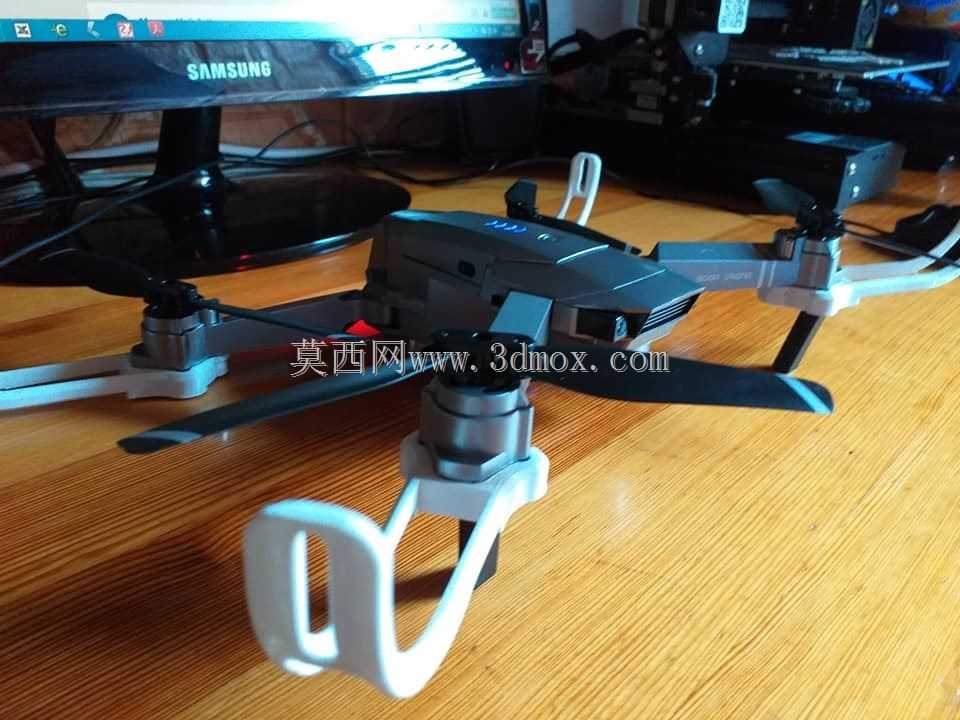

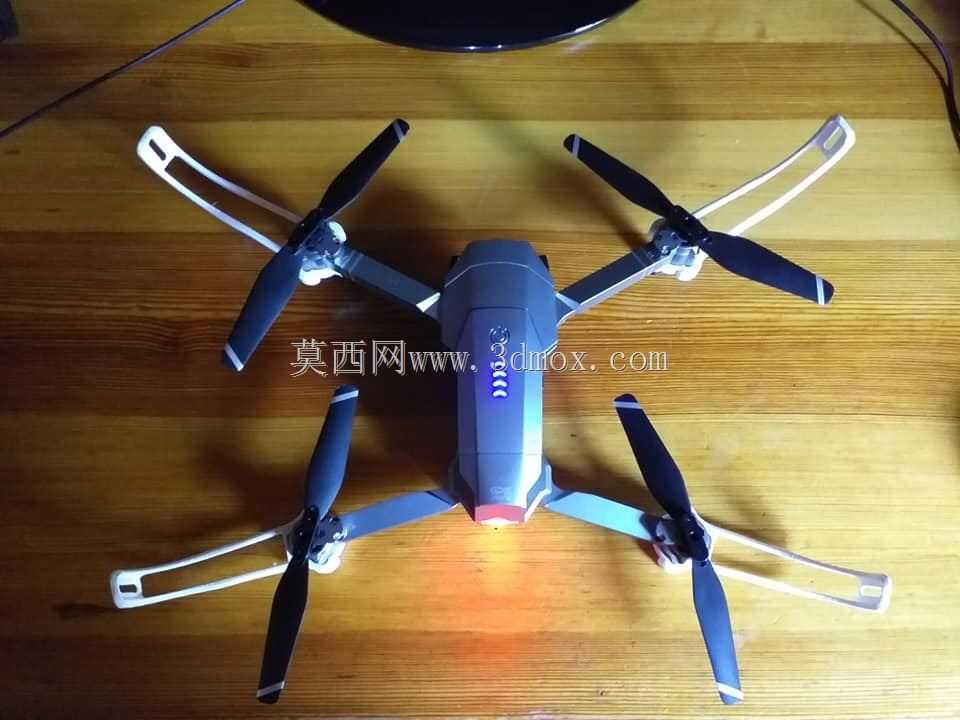

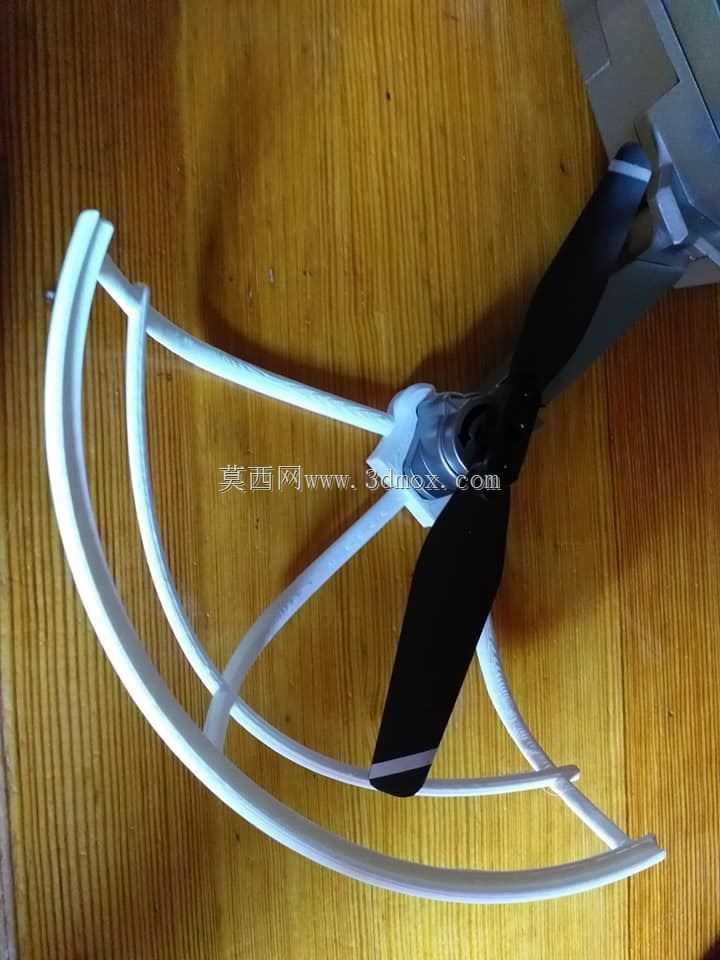

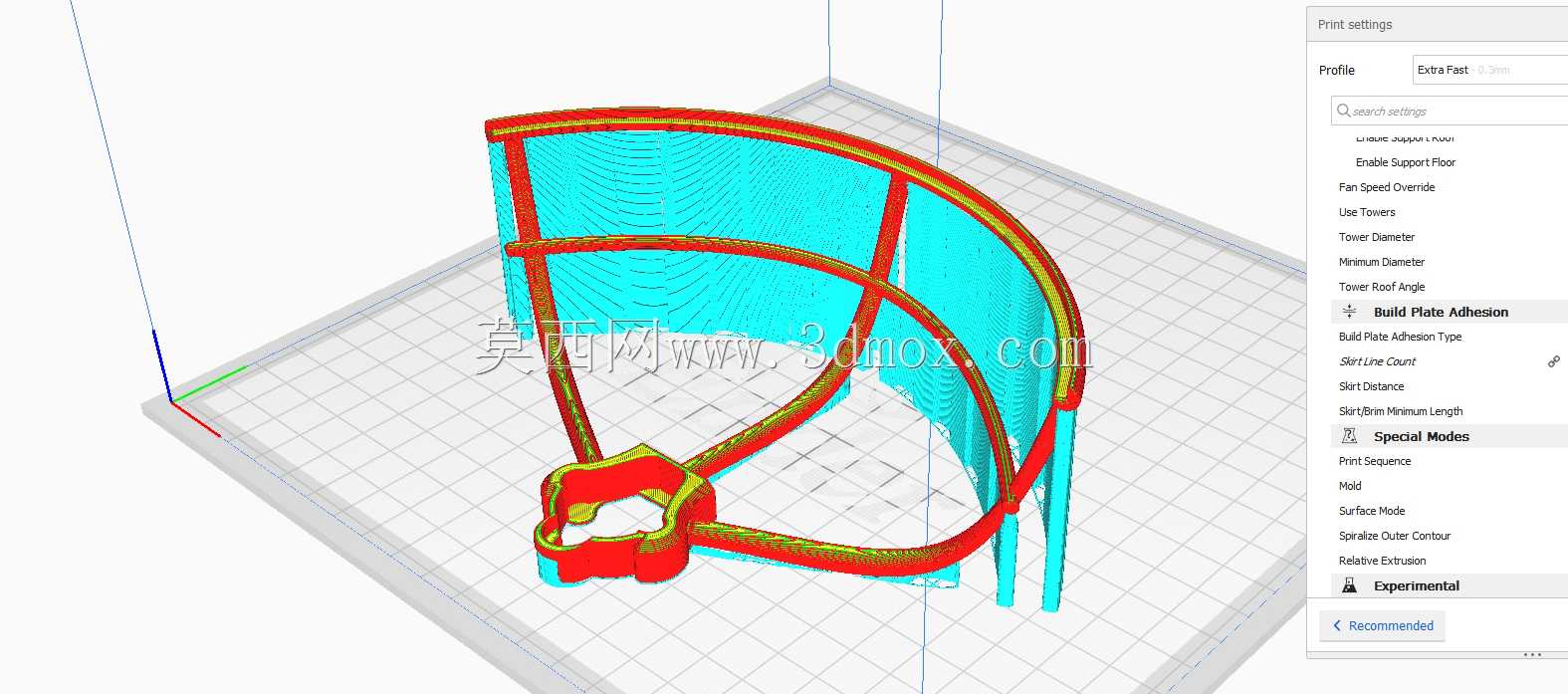

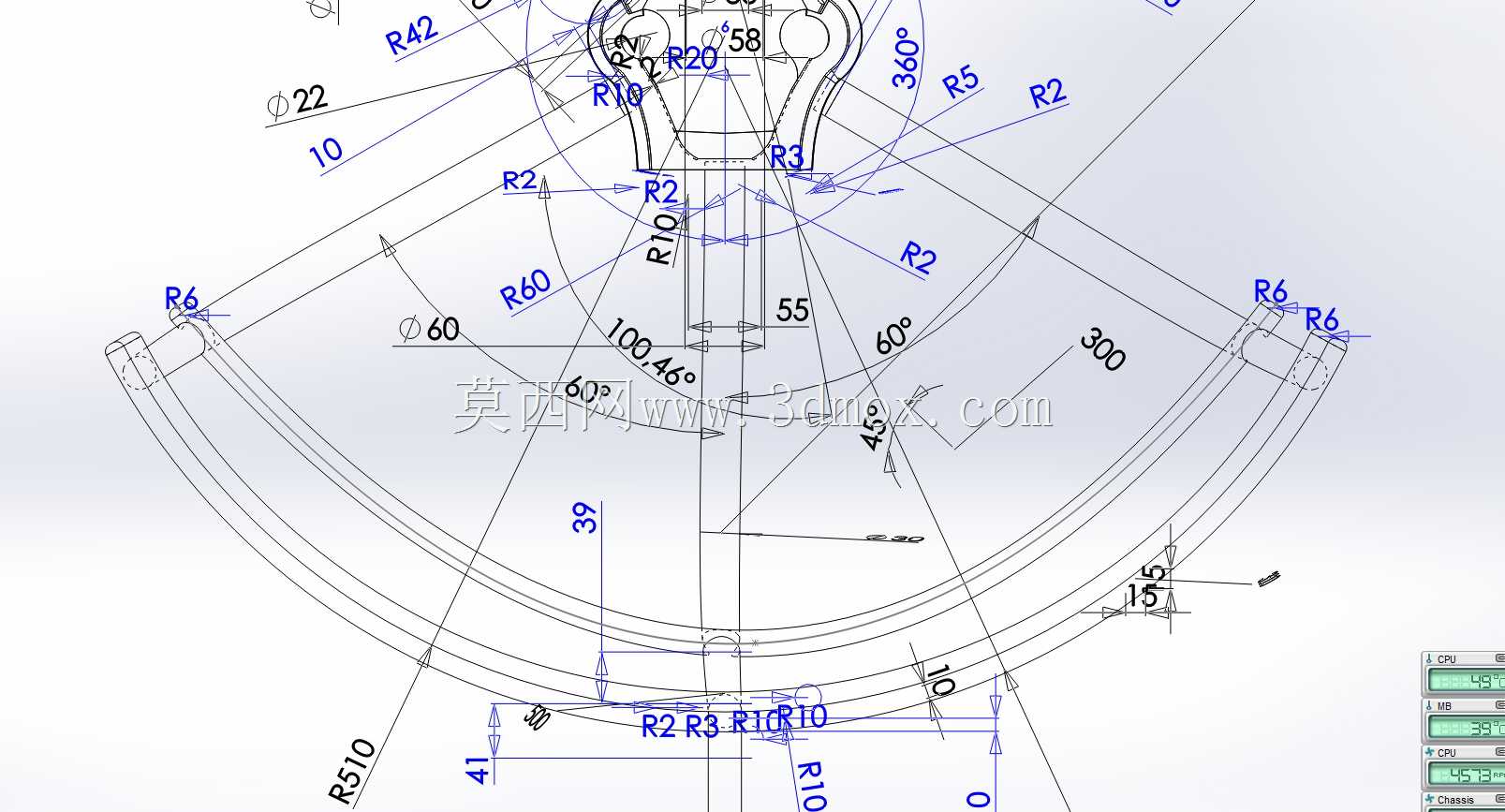

日常开展小型四旋翼户外飞行作业、新手入门实操训练时，螺旋桨剐蹭障碍物、碰撞墙面或植被是高频出现的风险场景，轻则桨叶崩边断裂导致飞行姿态失稳炸机，重则高速旋转的桨叶接触人体造成划伤，这类防护件的核心作用就是在桨叶旋转范围外构建一道物理缓冲屏障，隔开桨叶与外界物体的直接接触。这套护杆采用分体式悬臂结构，对应四旋翼的四个机臂位置独立安装，每段护杆沿桨叶旋转圆周的切线方向向外延伸，整体轮廓刚好覆盖桨叶的最大旋转半径，不会额外占用过多横向空间，也不会因为护杆突出过多影响飞行器穿越狭窄空间的能力。设计时没有采用全包式的护圈结构，而是用两根平行的弧形杆体对应每个机臂的桨叶防护范围，这种结构在保证防护覆盖面积的同时，能最大程度降低结构自重，避免额外负载过多消耗飞行器电池电量，影响续航表现。护杆的安装端直接适配对应机型的机臂末端安装位，不需要额外打孔或者改装原有机身结构，安装时对准机臂上的预留卡位卡入即可，拆卸也十分便捷，外出携带时可以快速拆下收纳，不会占用过多收纳包空间。护杆的弧形走向经过反复调校，和桨叶叶尖的最小间隙控制在安全范围内，飞行过程中不会出现护杆形变触碰桨叶的情况，即使发生侧向碰撞，杆体本身的弧形结构能起到一定的缓冲卸力作用，将碰撞冲击力分散传递到机臂安装位，避免冲击力直接作用在桨叶或者电机轴上，保护电机轴不受径向冲击损坏。针对3D打印自制的场景，结构设计时做了等壁厚处理，打印时不需要额外添加支撑结构，降低打印难度和材料损耗，缩放比例的设置也匹配常用打印耗材的收缩率，打印完成后不需要二次打磨修整就能直接安装使用。实际飞行测试中，安装这套护杆后，新手操作时即使出现打杆失误撞到墙面、树枝，也不会出现桨叶直接断裂的情况，碰撞后飞行器姿态能快速回稳，大幅降低新手练习的炸机成本，在室内开展近人飞行作业时，也能有效避免桨叶误触操作人员，提升作业安全性。护杆的杆体截面做了圆角过渡处理，没有尖锐棱角，即使碰撞到人体也不会造成额外的磕碰伤害，结构强度经过实际碰撞验证，常规低速碰撞下不会出现断裂变形，能反复承受多次冲击不需要更换。
