六旋翼穿越机一体化机架结构设计

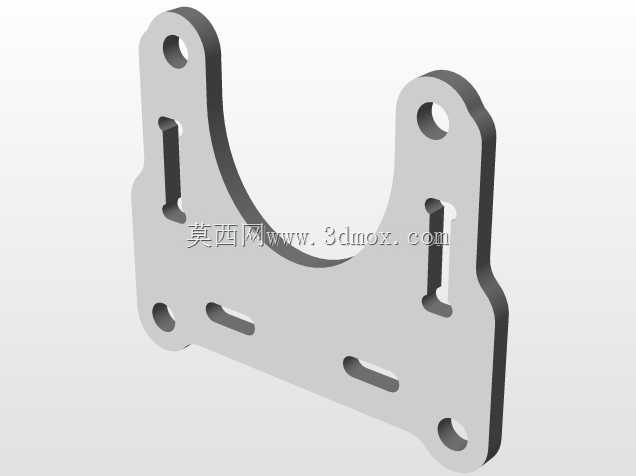

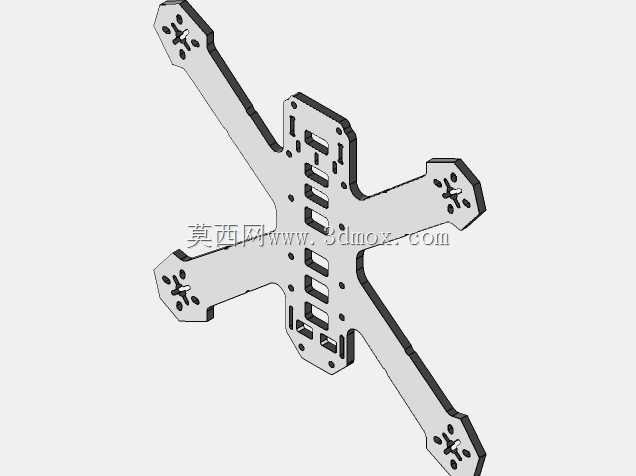

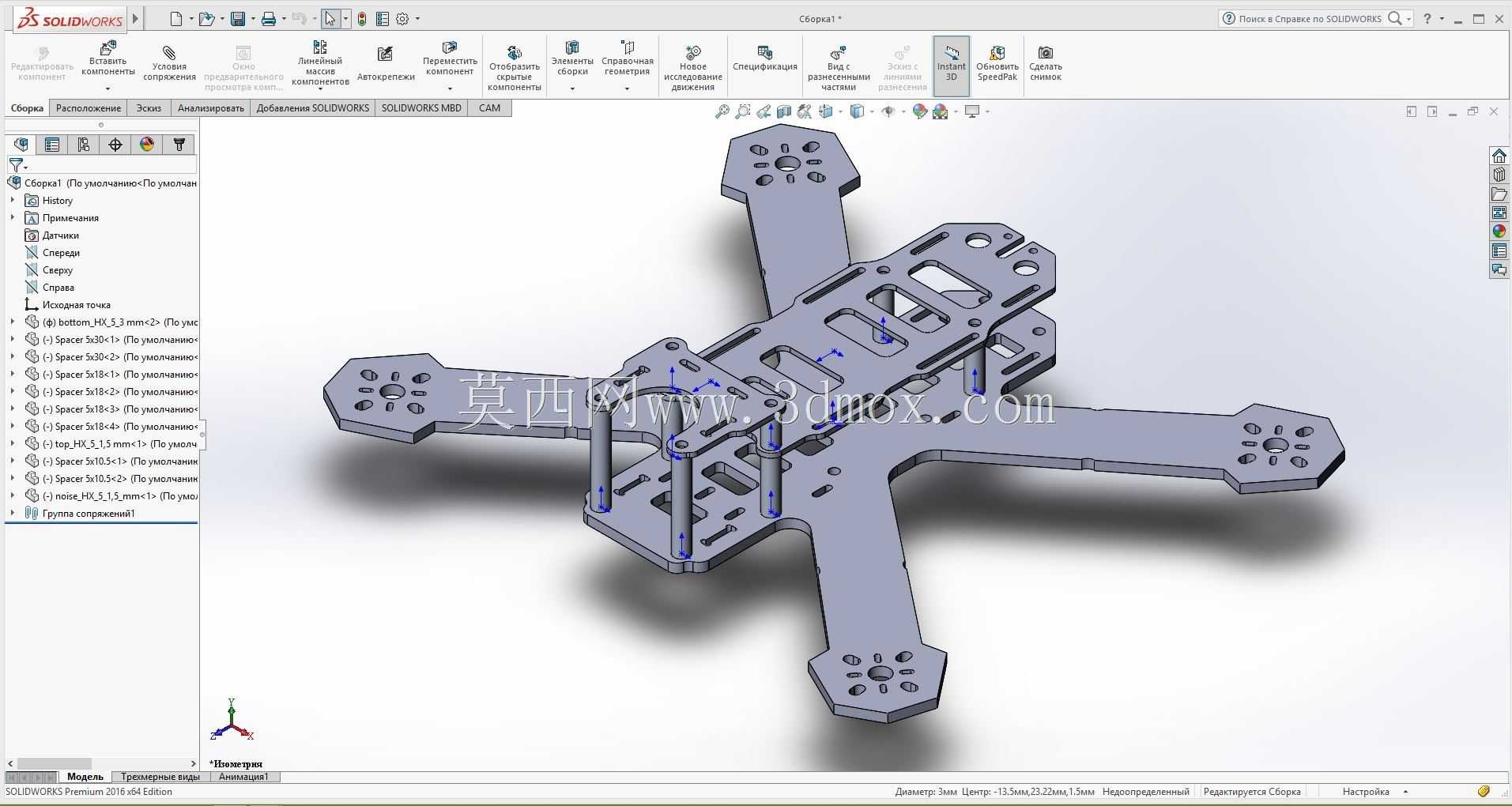

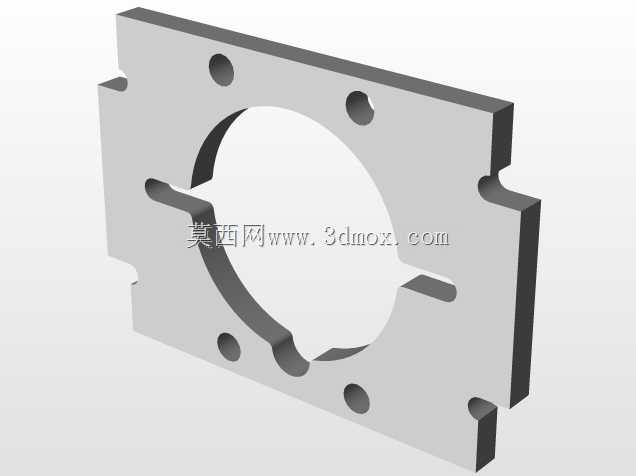

该结构件为多旋翼飞行器的核心承载机架，采用上下双层板叠加支撑柱的分体式装配结构，主要面向小型竞速类无人机、实验型混合动力多旋翼飞行器的装机适配场景，可同时满足纯电动力、油电混合动力两种动力布局的安装需求。机架整体采用六轴放射式布局，六个机臂与中心承载板为一体化铣削成型结构，省去了额外的机臂锁紧连接件，从根源上降低了分体机臂装配带来的连接间隙、振动松脱风险，机臂末端预留统一规格的电机安装孔位，孔位间距适配市面主流22系列、23系列外转子无刷电机的安装尺寸，可直接通过螺丝完成电机固定，无需额外打孔适配。中心承载区域做了分层镂空设计，上层板预留飞控安装位、电调排布槽、电池绑带穿装孔，下层板对应预留GPS模块、接收机、电源管理模块的安装空间，两层板之间通过四根等高圆柱形支撑柱连接，支撑柱两端分别通过螺丝与上下层板锁付，预留的层间间隙可容纳布线空间，同时避免不同功能模块之间的电磁干扰，也能在飞行器发生轻度碰撞时通过支撑柱的微小形变吸收冲击能量，保护核心电子元器件不受损。机臂部分做了等宽减重槽设计，在保证机臂抗弯、抗扭强度的前提下尽可能削减结构自重，机臂末端除电机安装孔外，还预留了LED灯条、桨叶保护罩的安装螺孔，可根据飞行场景需求拓展加装配件。机架整体安装边界可适配8寸至10寸规格的螺旋桨，相邻机臂末端的间距经过核算，可避免大桨距飞行时相邻桨叶发生打桨故障，中心区域的镂空槽同时兼顾散热功能，飞行过程中产生的气流可顺着镂空槽穿过中心板区域，带走电调、电源模块工作产生的热量，避免长时间飞行出现积热故障。从结构设计逻辑来看，一体化机臂的设计优先保障了飞行时机臂的结构刚性，减少动力输出时的机臂谐振，提升飞控的姿态解算精度，分层式中心板的设计则最大化利用了机架的空间，可兼容不同配置的航电设备安装，不管是用于日常休闲飞行的入门配置，还是用于竞速赛事的轻量化高动力配置，都能通过调整层间安装的配件完成适配，支撑柱的长度可根据装机需求更换，若需要搭载更大容量的电池或者额外的任务载荷，可更换更长的支撑柱拓展层间空间，无需重新加工整块中心板，降低了改装成本。
