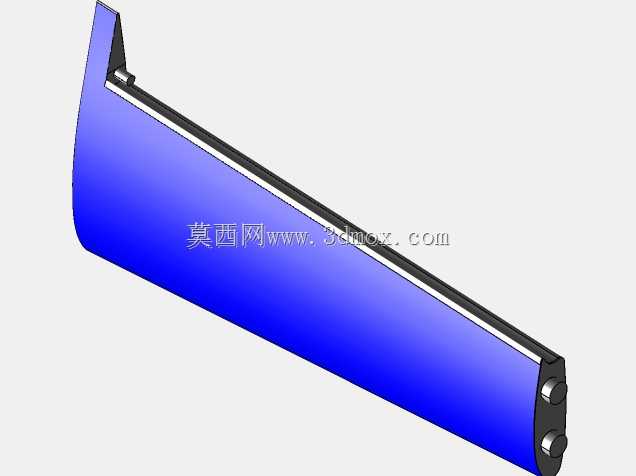

带可活动副翼的缩比机翼剖面教学件

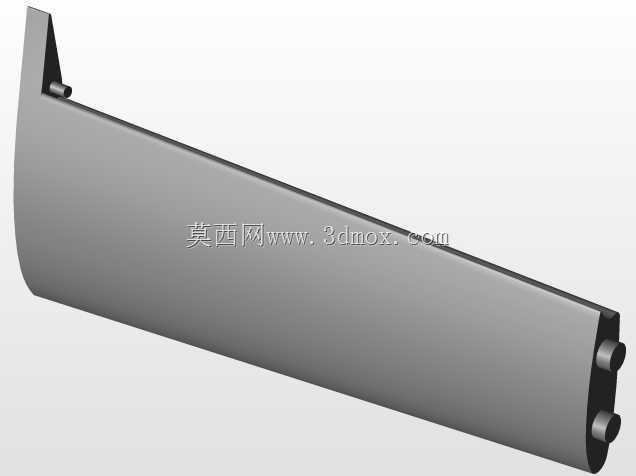

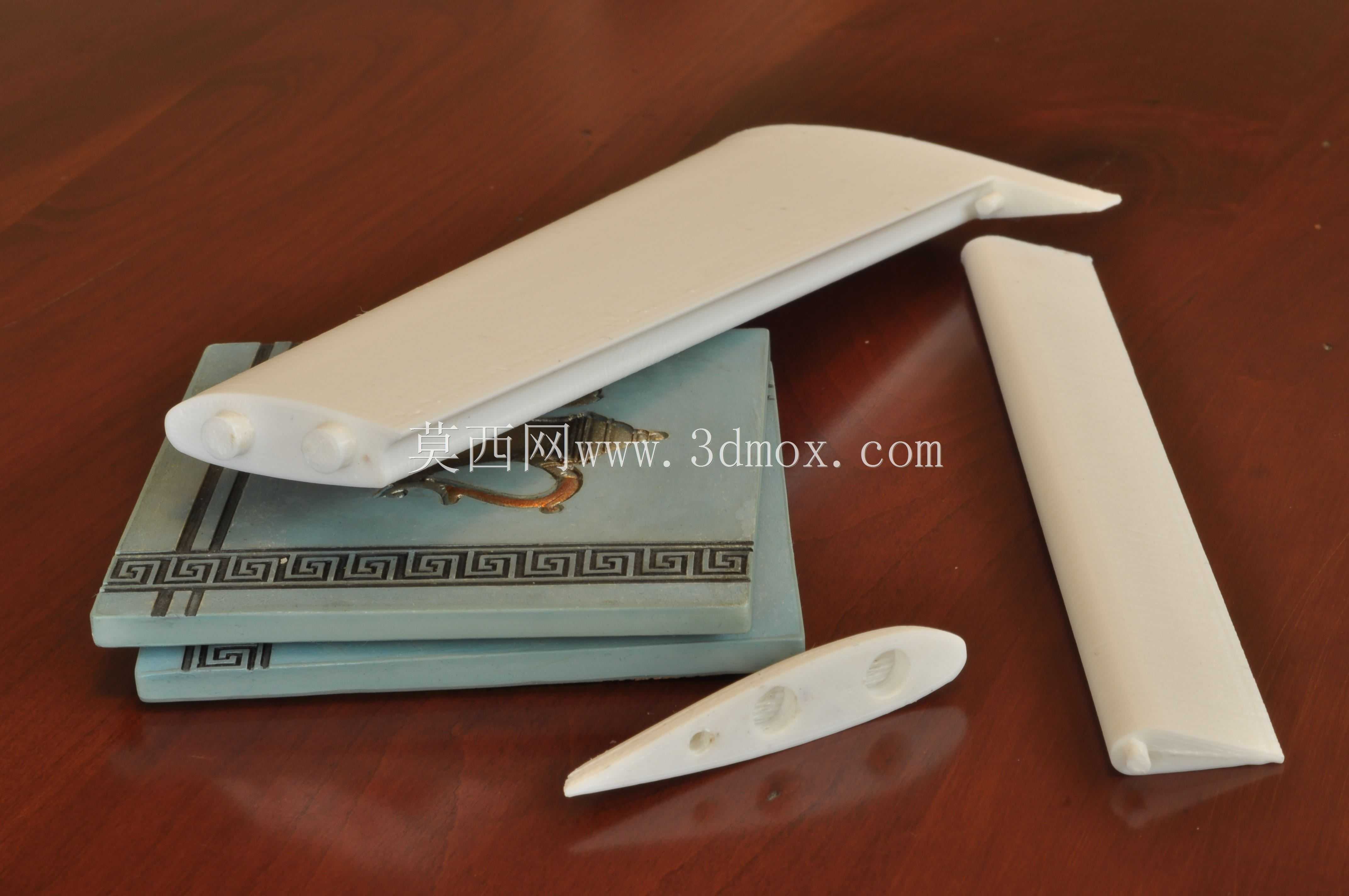

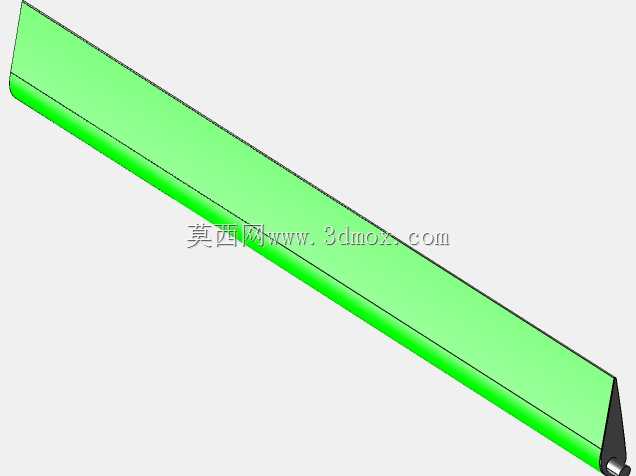

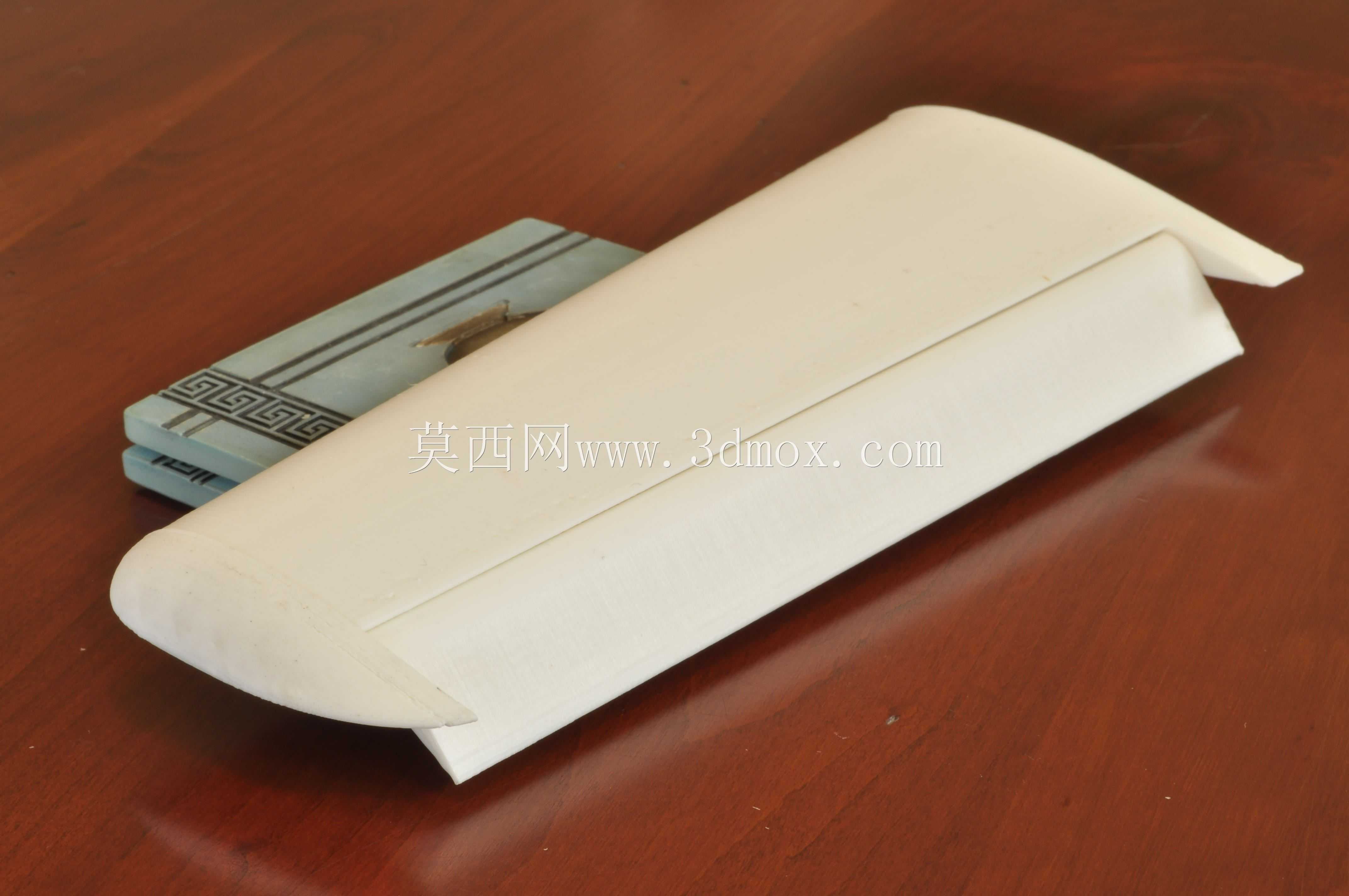

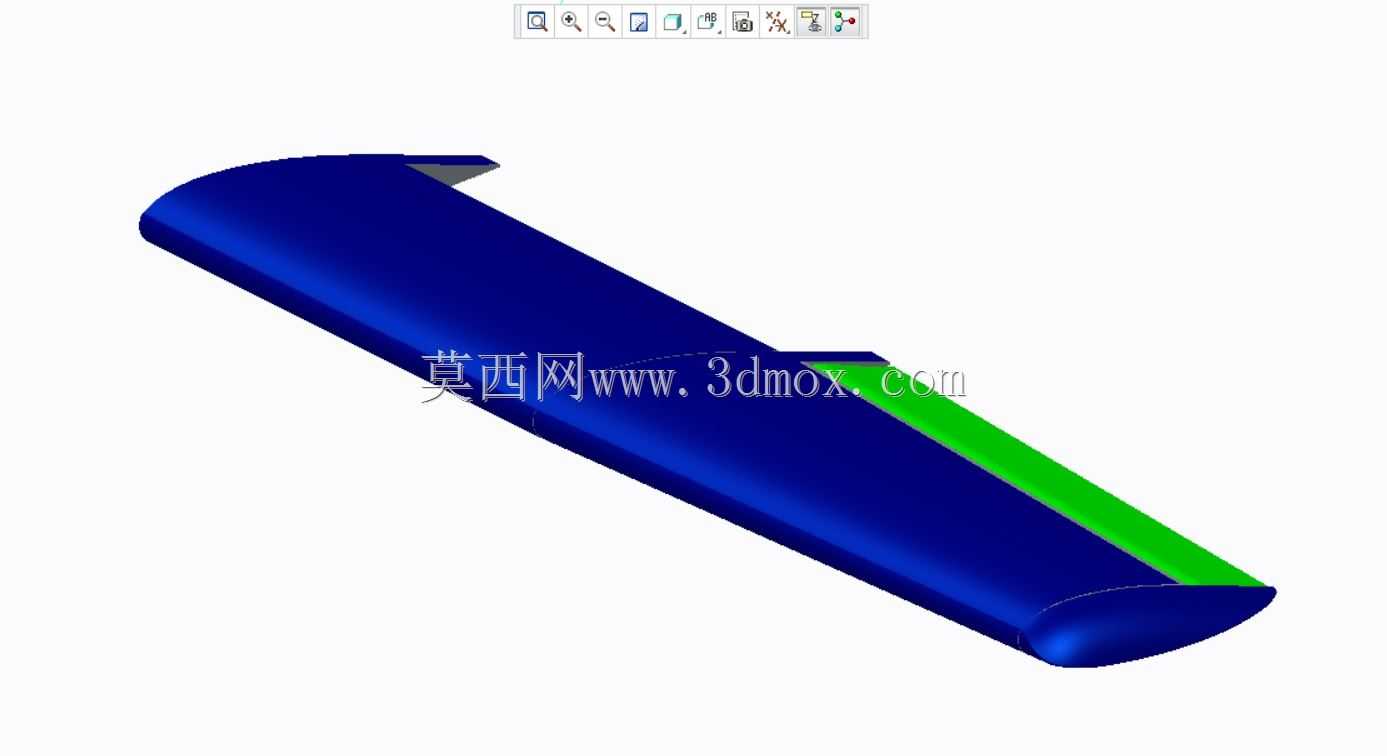

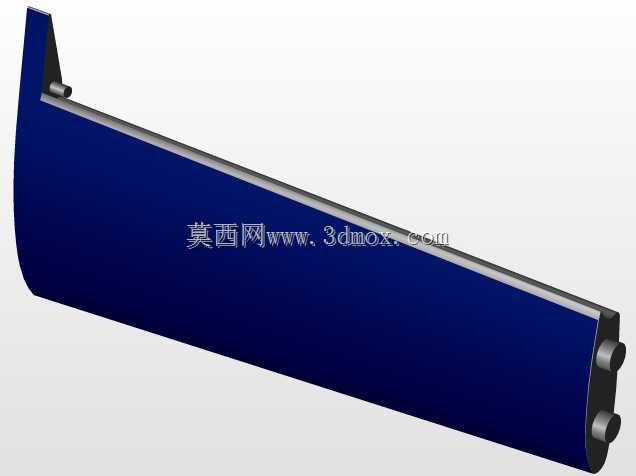

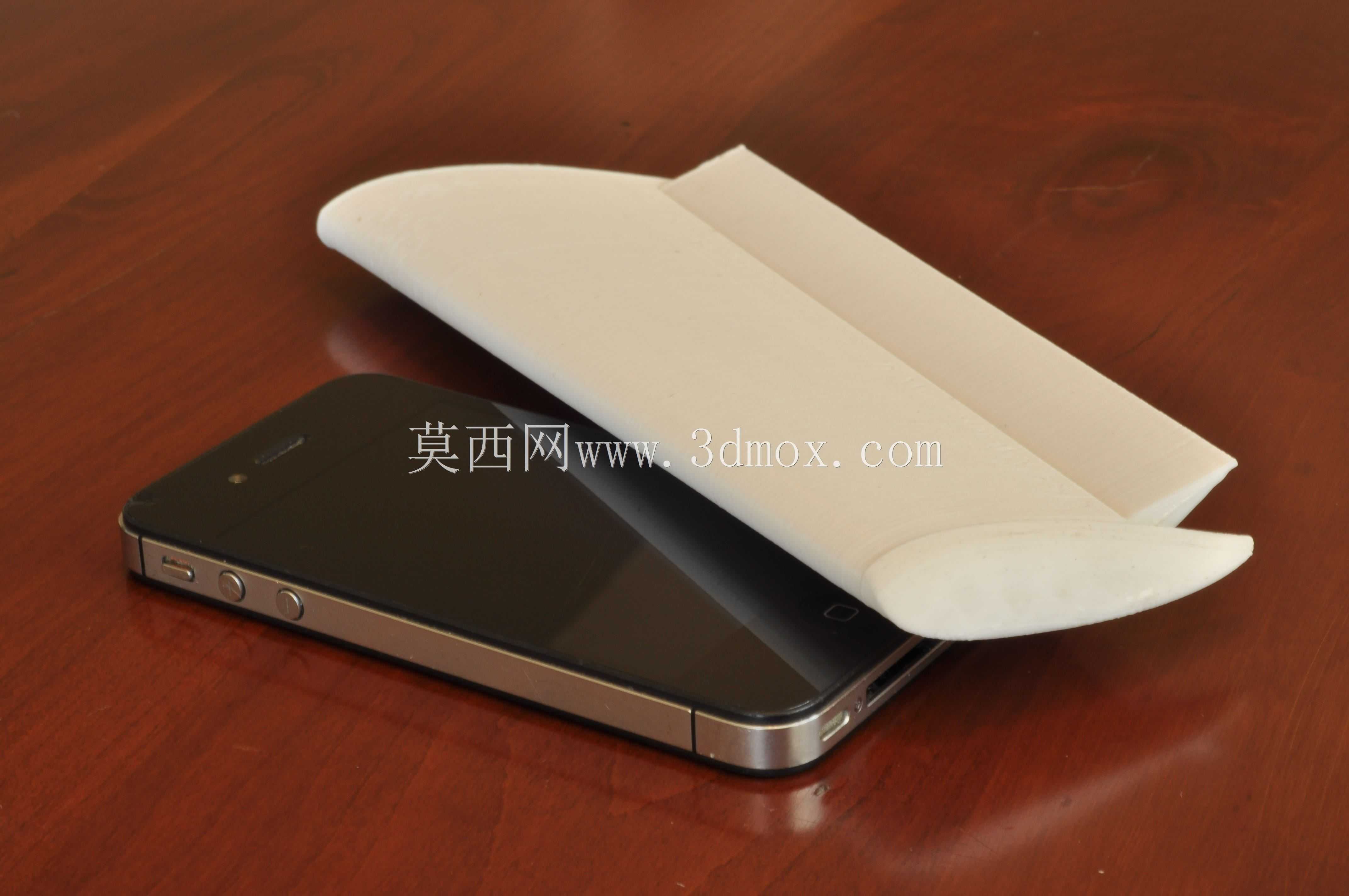

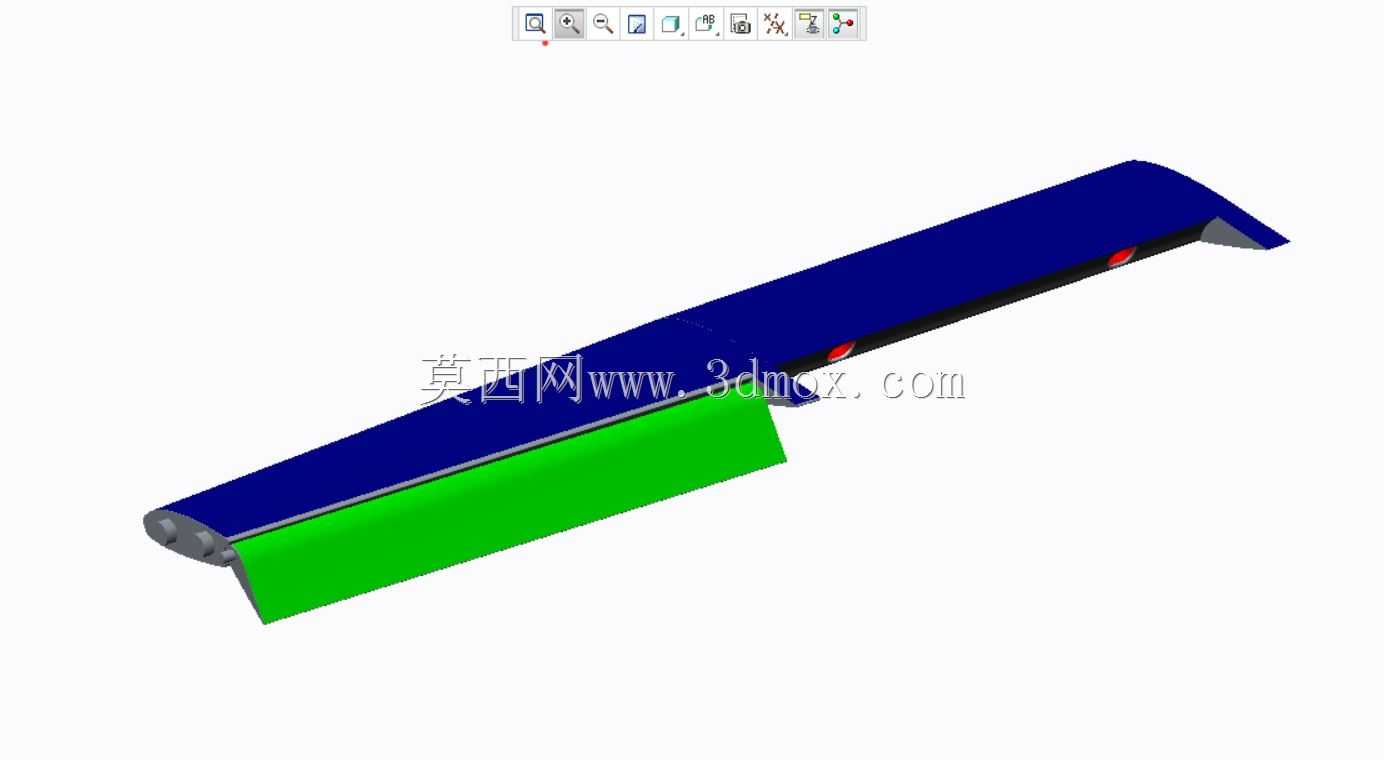

这款缩比机翼剖面构件，核心服务于飞行教学场景下的翼面操纵原理演示，可直观展示低速固定翼飞机副翼偏转时机翼剖面的气动外形变化，帮助飞行学员快速建立翼面操纵与气动力变化的对应认知，相比平面示意图更具实体触感与空间形态参考价值。构件主体采用对称低速翼型的剖面截取结构，整体为等比例缩小的翼段设计，外形尺寸适配桌面摆放教学需求，翼展方向长度控制在单手握持可展示的范围，弦长尺寸匹配常规低速通用航空飞机的翼型相对厚度比例，无需额外安装支架即可平稳放置在平面上，安装边界无突出尖锐结构，适合教学场景下的近距离传递观察。设计过程中优先还原了副翼与主翼面的铰接配合关系，副翼可沿翼展方向的铰接轴实现上下偏转，偏转角度范围覆盖实际飞行中副翼的常规操纵行程，能够分别展示副翼下偏增升、上偏减升的不同翼面形态，主翼段与副翼的贴合面在中立位置保持翼型曲面连续，无明显阶差，还原真实机翼的气动外形连续性要求。从功能特性来看，该构件没有设置内部复杂的操纵连杆结构，仅保留最核心的翼面外形与可动副翼的配合关系，既满足教学演示的核心需求，也简化了实体制作的结构复杂度，适合采用增材制造方式快速制作成型，表面无需额外复杂处理即可清晰展示翼型的曲面轮廓、前缘钝度与后缘尖度的设计特征。在实际教学应用中，该构件可配合气流演示装置使用，直观展示不同副翼偏角下的翼面气流变化，也可作为飞行原理课程的实体辅助教具，帮助学员理解横侧操纵的底层逻辑，区别于全机缩比模型，该剖面构件将观察焦点集中在副翼与主翼的配合区域，避免全机其他结构对翼型观察的干扰。设计时特意选取了通用航空领域应用广泛的塞斯纳机型类低速翼型作为基础，翼型相对厚度、前缘半径、后缘夹角等参数均参考真实通用飞机的机翼设计比例，副翼的弦长占比也匹配真实机型的副翼尺寸比例，保证演示形态与真实飞机翼面的操纵状态一致，不会出现比例失真导致的原理认知偏差。构件的主翼段为实心结构，保证摆放与传递过程中的结构强度，副翼与主翼的铰接位置采用简化的转轴配合，无需额外紧固件即可实现顺畅转动，转动过程中无卡滞、无松旷，能够稳定停留在任意偏转角度，方便教学时固定展示特定偏角下的翼面形态。
