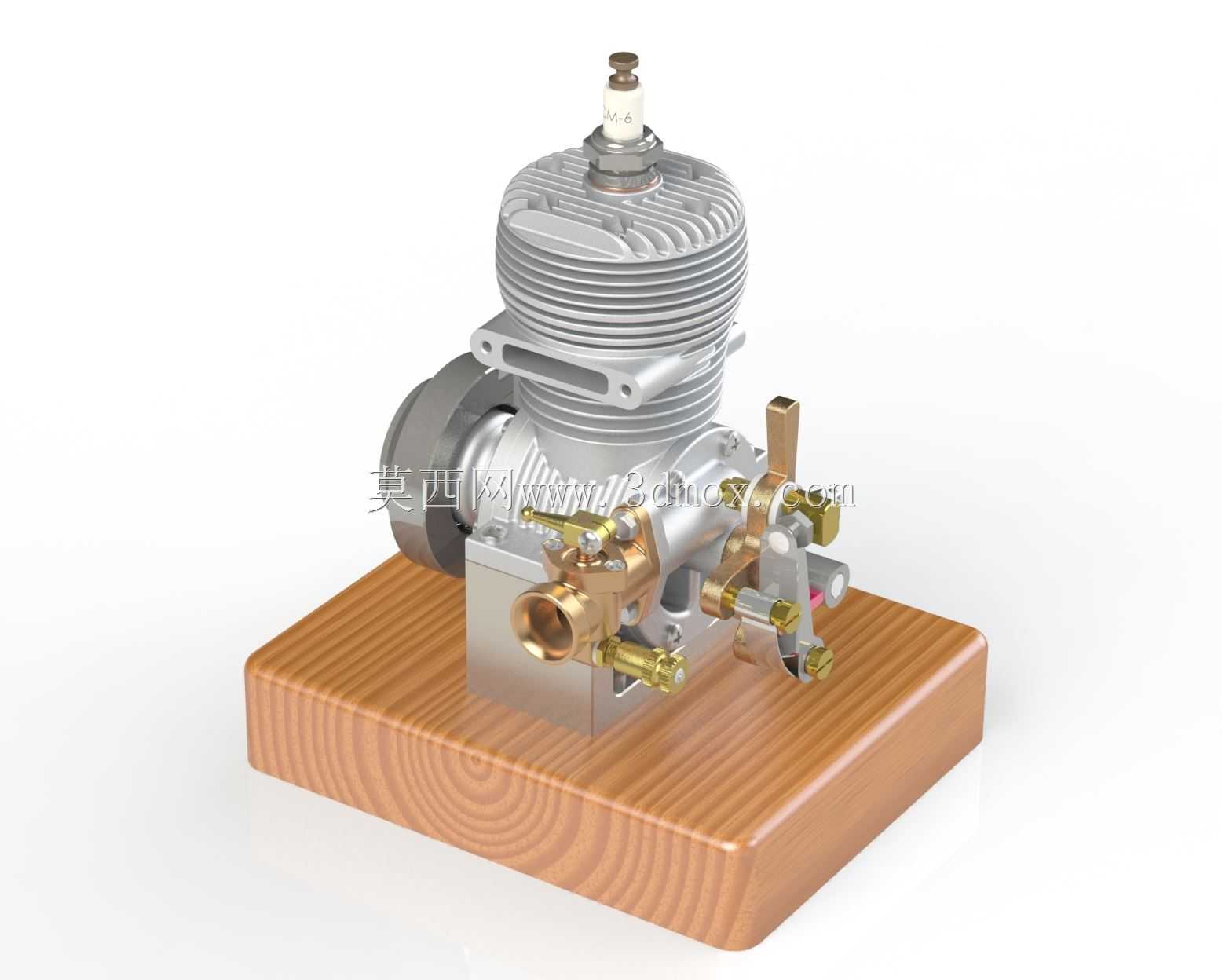

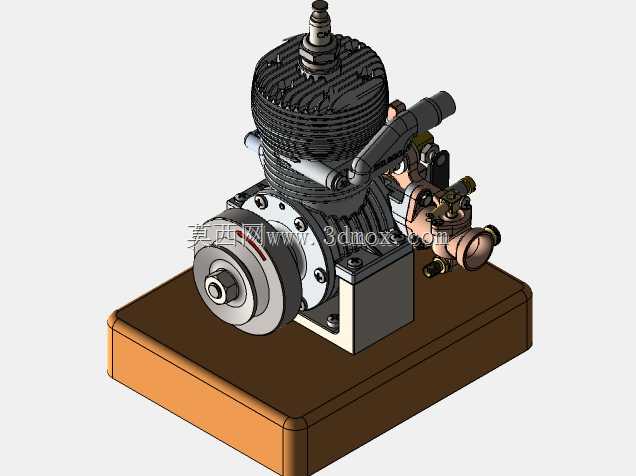

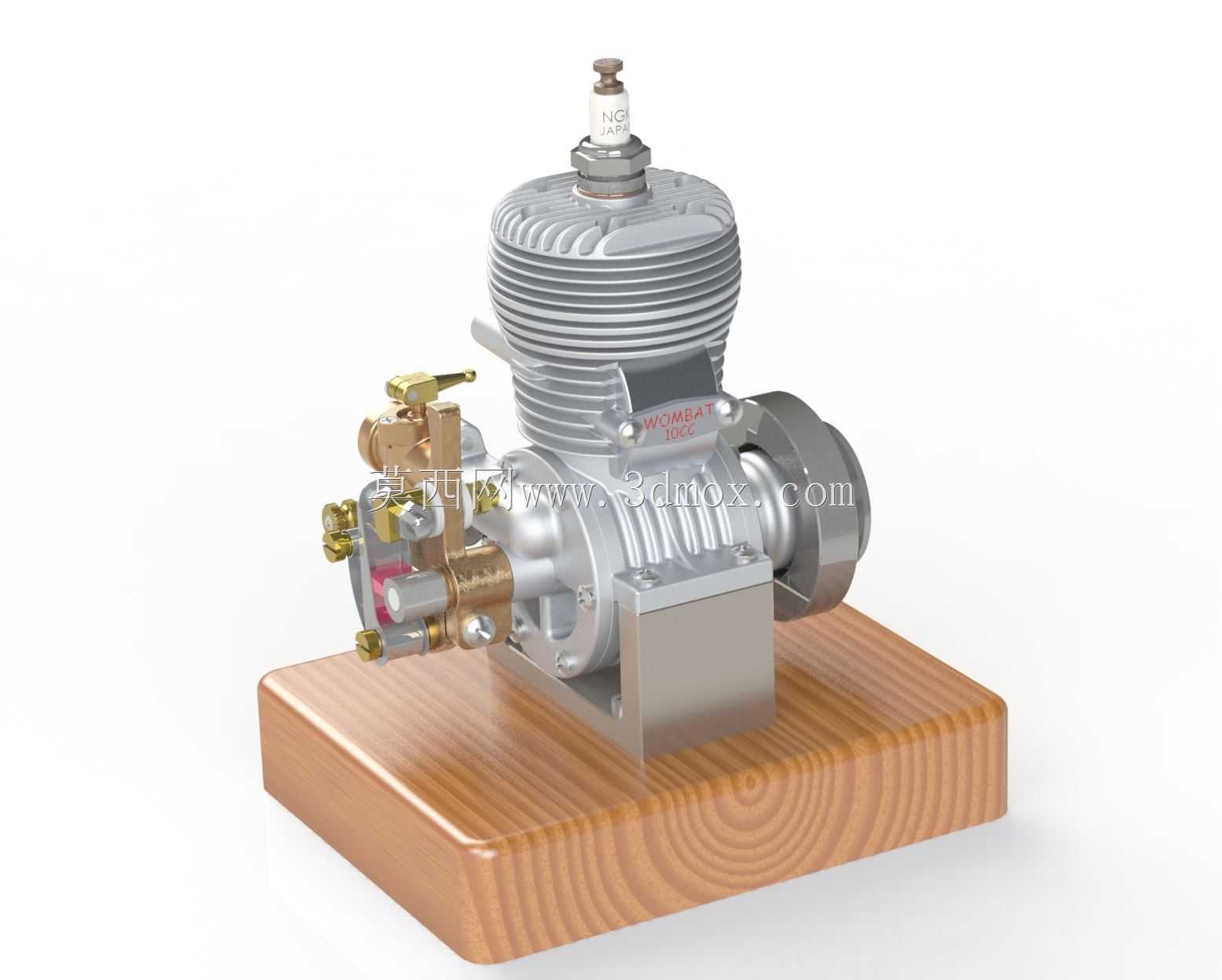

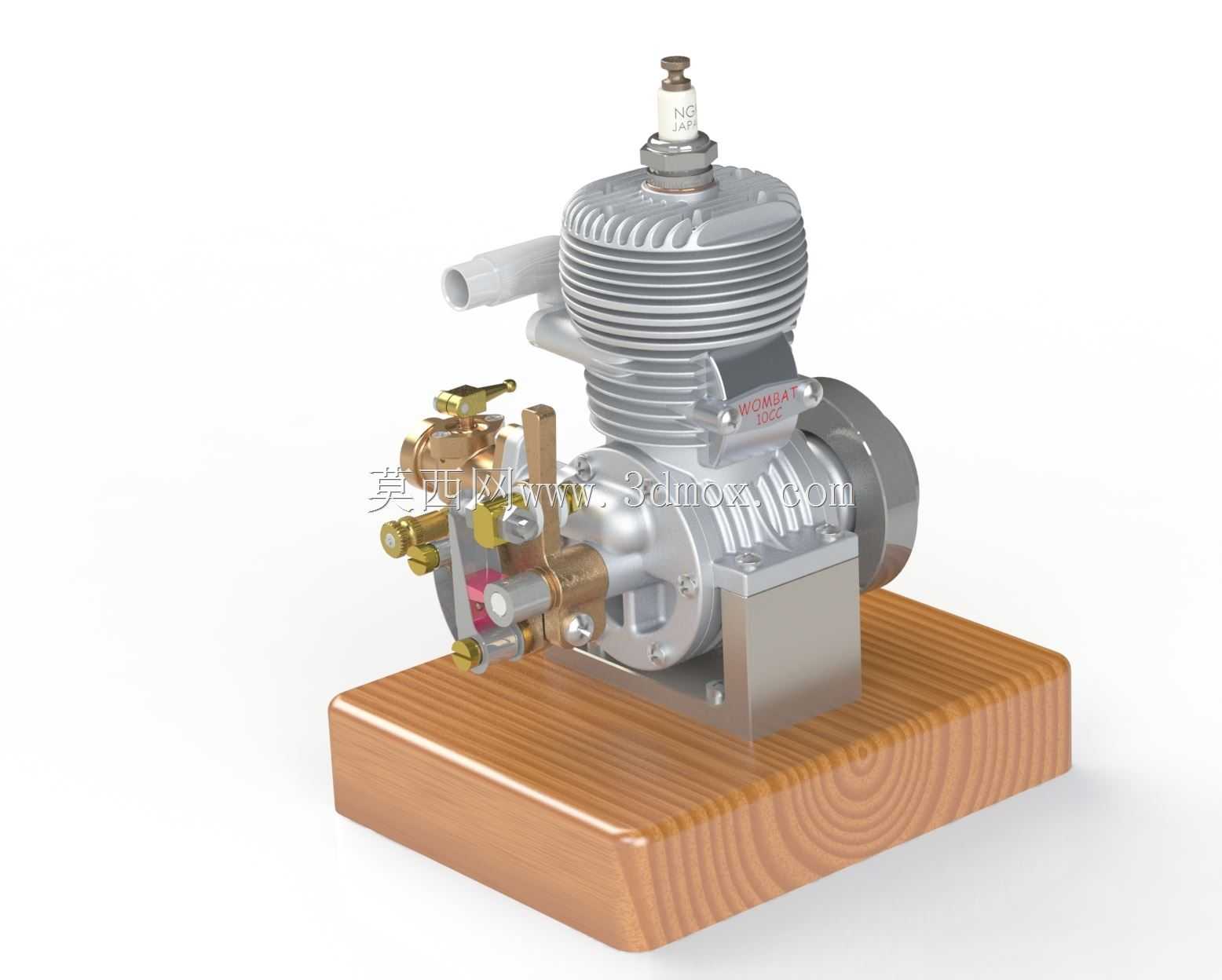

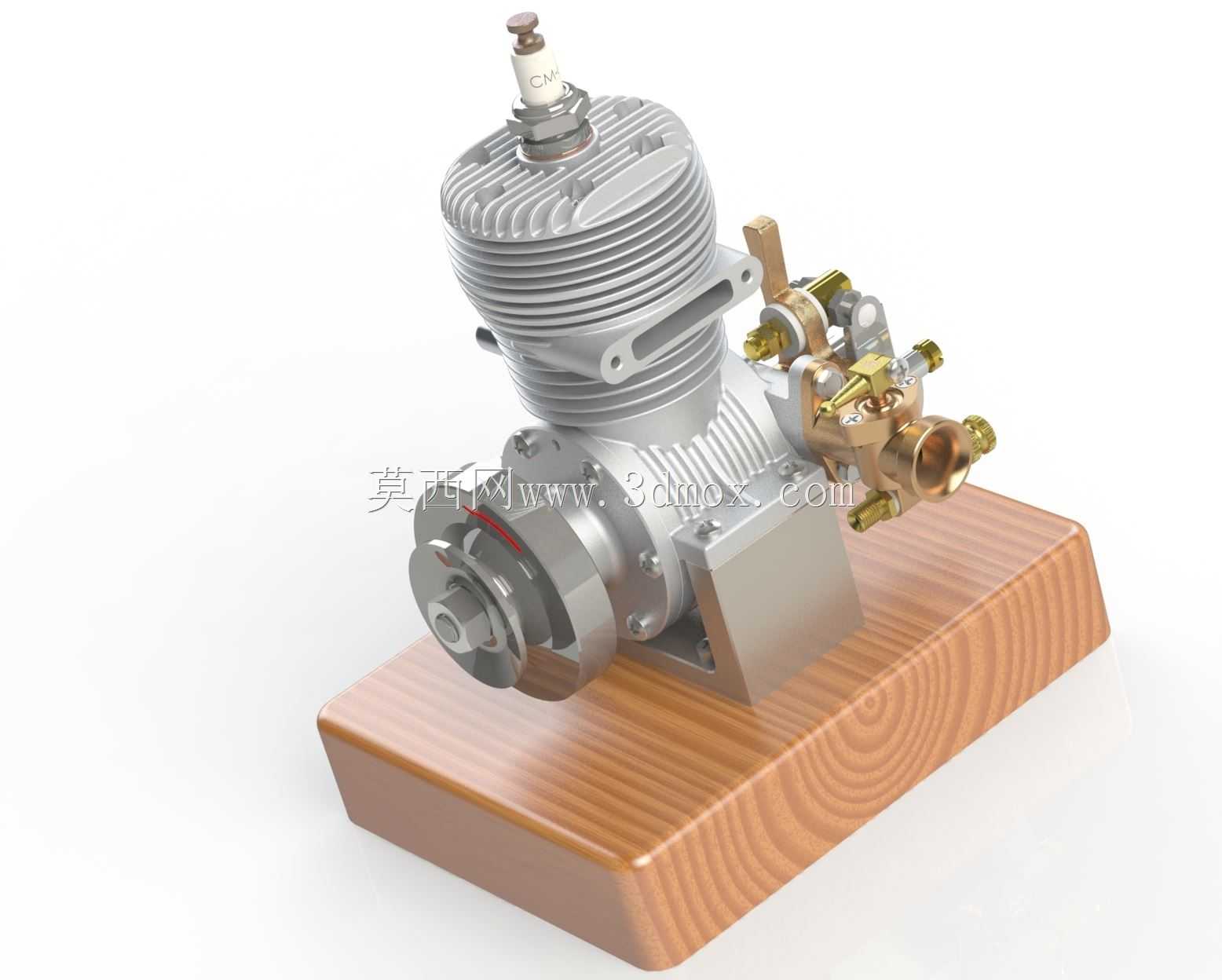

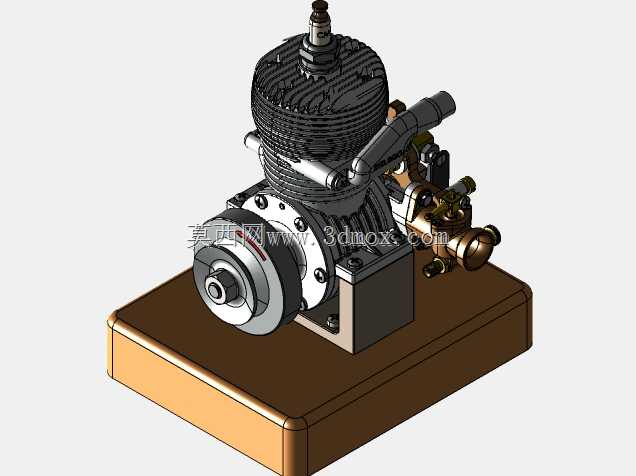

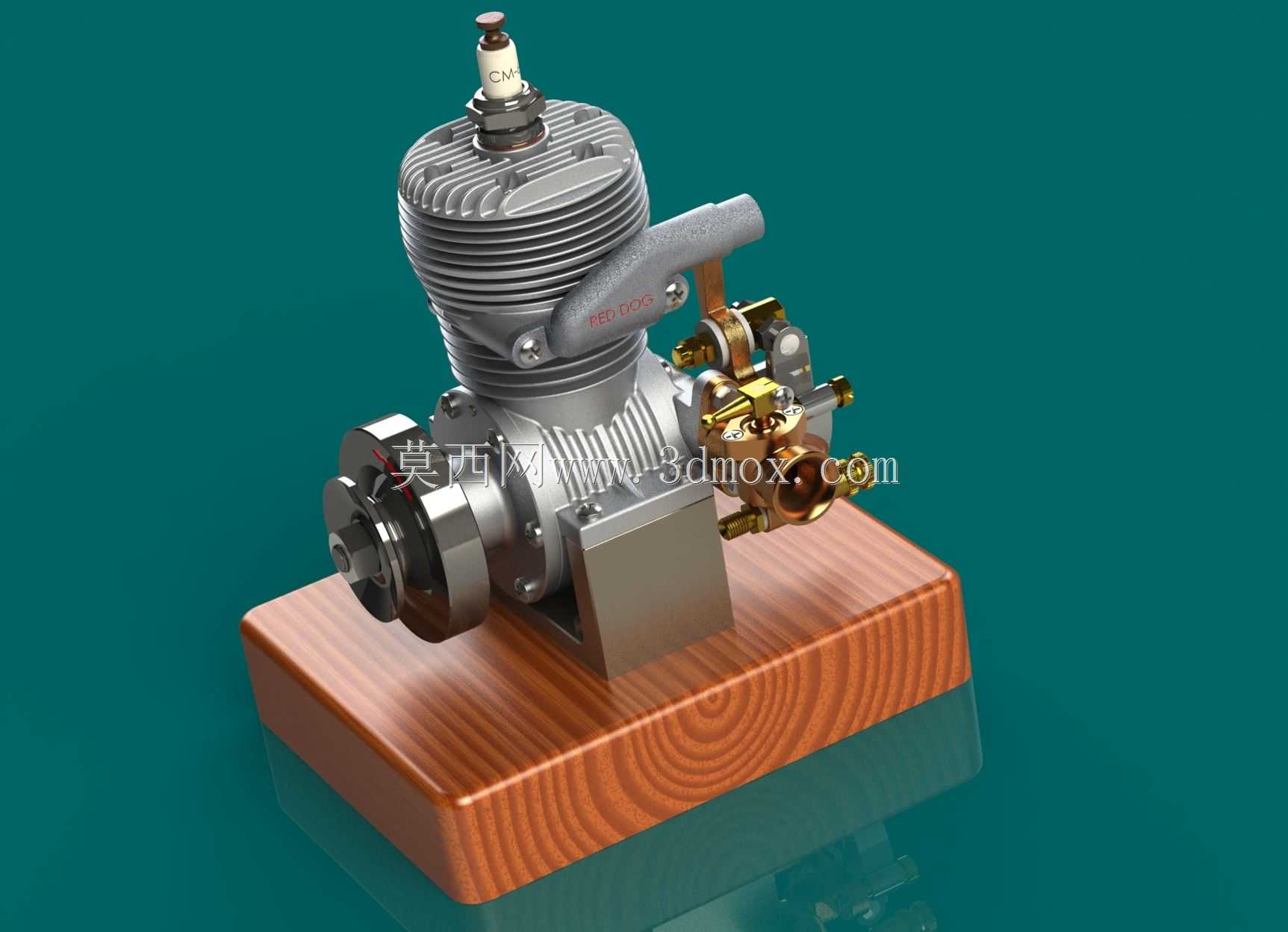

小型10cc排量双循环内燃动力装置

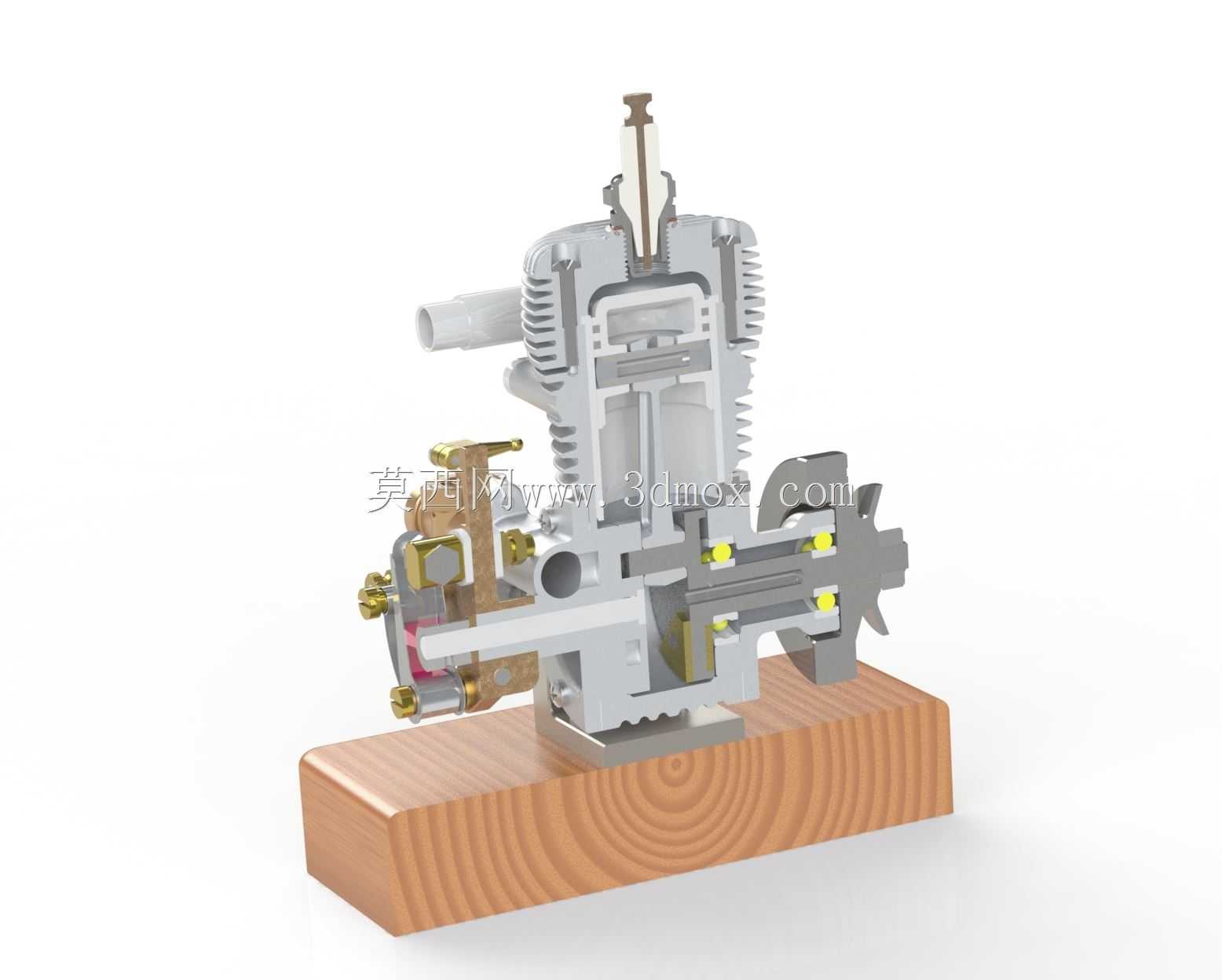

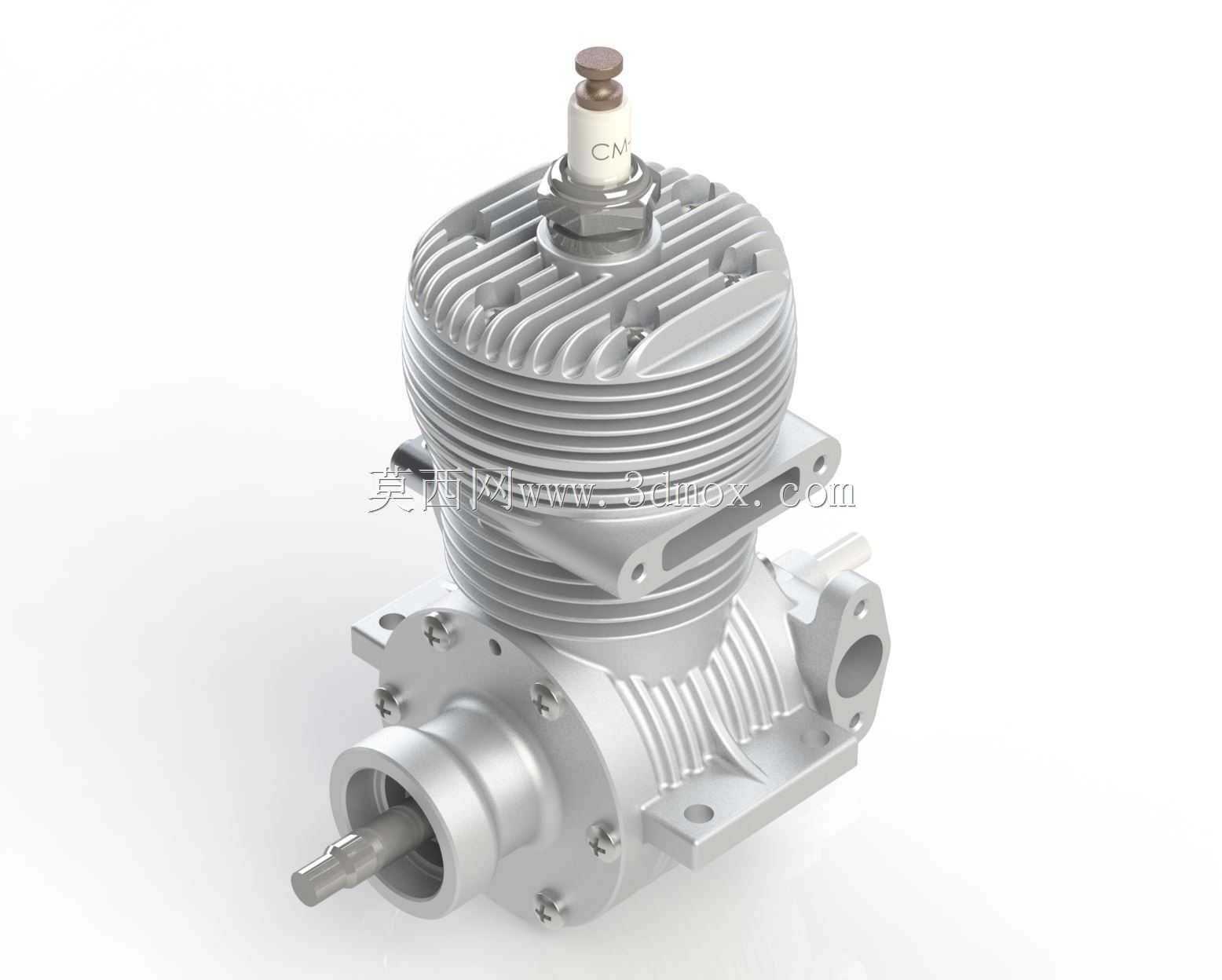

这类小排量双循环动力装置，核心应用场景集中在轻型航模、小型竞速车模、微型实验动力台架等对动力重量比要求极高的领域，区别于大排量通用内燃机，其设计全程围绕轻量化、高功率密度展开，没有冗余的附属结构。从结构设计逻辑来看，整机采用风冷散热布局，缸体外壁加工出密集的环形散热鳍片，不需要额外配置水冷管路与散热腔体，大幅降低整机自重与结构复杂度，适配小型动力设备无额外冷却系统搭载空间的安装边界。化油器与缸头的连接采用短气道布局，减少混合气传输路径的阻力，提升油门响应速度，适配模型类设备对动力瞬时反馈的高要求。曲轴输出端直接预留了联轴器安装位，不需要额外加装转接法兰，可直接对接螺旋桨、传动齿轮组等负载，安装基准面设置在曲轴箱底部的金属安装座上，安装座平面加工有定位销孔与紧固螺纹孔，可直接固定在木质或金属安装基座上，保证高转速运行下的结构稳定性。整机的外形尺寸控制紧凑，缸体轴线与安装基座垂直，化油器、火花塞等附属部件均未超出安装座的投影边界，安装时不需要额外预留侧面避让空间，可适配狭小的设备舱布局。从功能特性来看，双循环结构的设计让其在同等排量下比四循环结构拥有更高的功率输出，结构零件数量更少，维护拆解难度低，不需要复杂的配气机构，仅通过缸体气口完成进排气过程，故障率更低。设计过程中对曲轴配重做了针对性优化，平衡块与曲轴一体加工，抵消活塞往复运动产生的惯性力，降低高转速下的振动幅度，避免振动传导至搭载设备影响运行精度。缸头部分的火花塞安装位采用垂直布局，点火位置处于燃烧室中心，保证混合气点火后火焰传播距离均匀，提升燃烧效率，减少爆震风险。油箱接口设置在化油器侧方，采用快插式接头设计，可快速连接供油管路，适配模型类设备快速拆装调试的使用需求。这类动力装置的安装边界需要注意输出轴的轴向窜动量控制，安装时需保证负载与输出轴的同轴度误差在允许范围内，避免额外的径向力损坏曲轴轴承，同时散热鳍片周边需要预留一定的空气流通空间，保证高负荷运行下的散热效率，避免缸体温度过高引发动力衰减。
