十叶片轮毂集成式螺旋桨结构设计

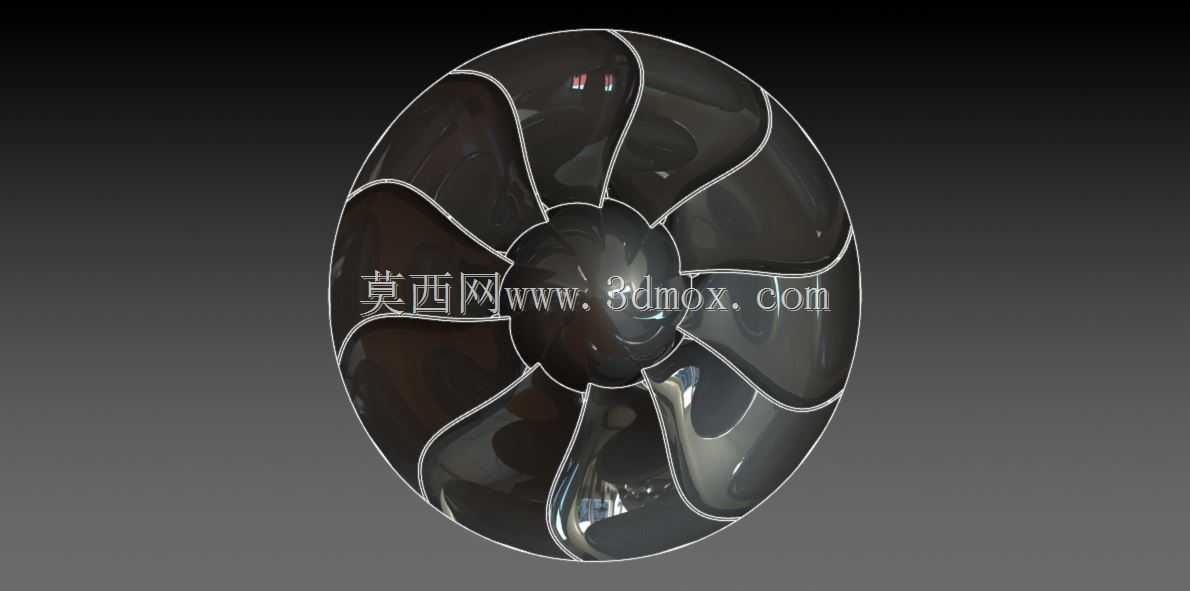

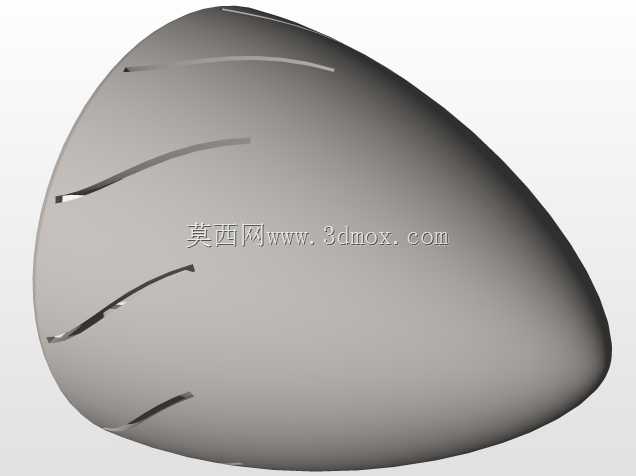

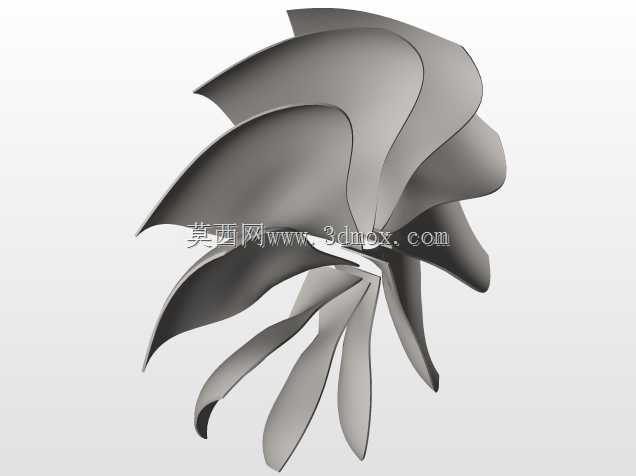

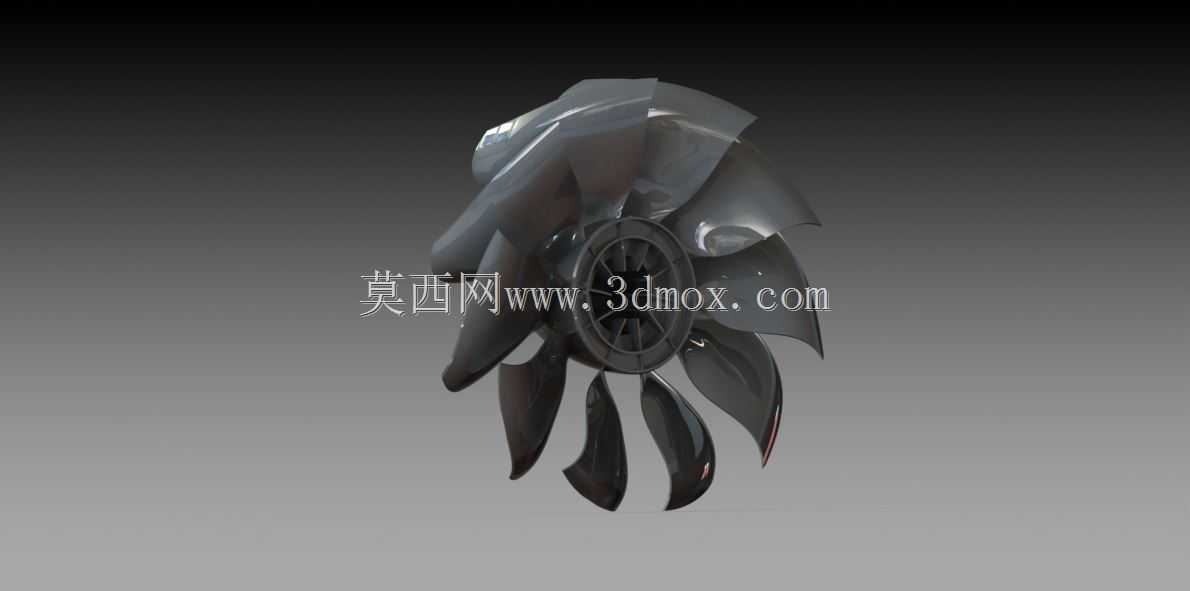

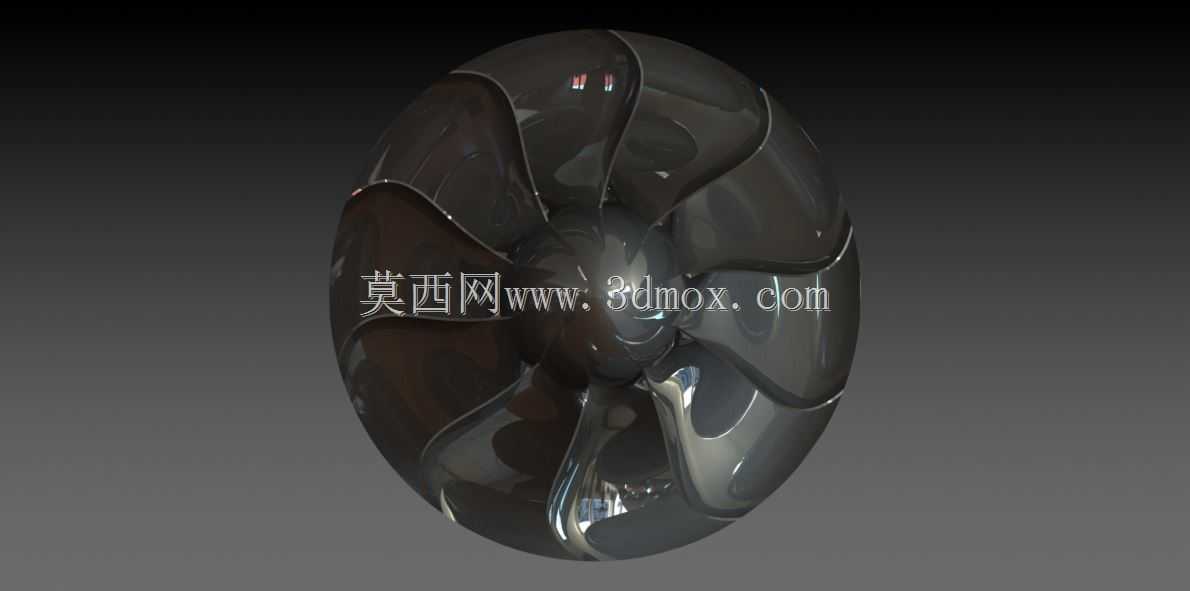

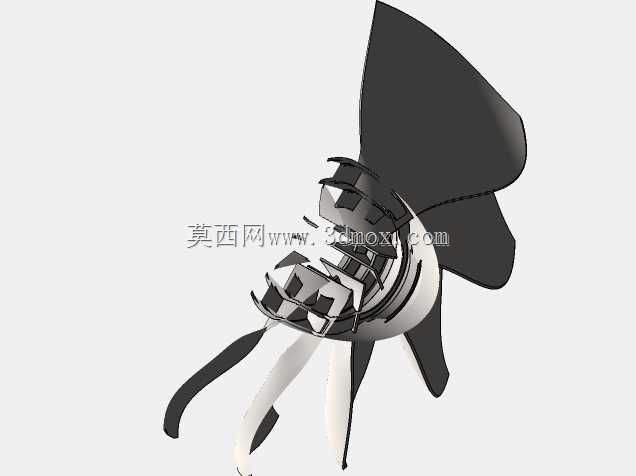

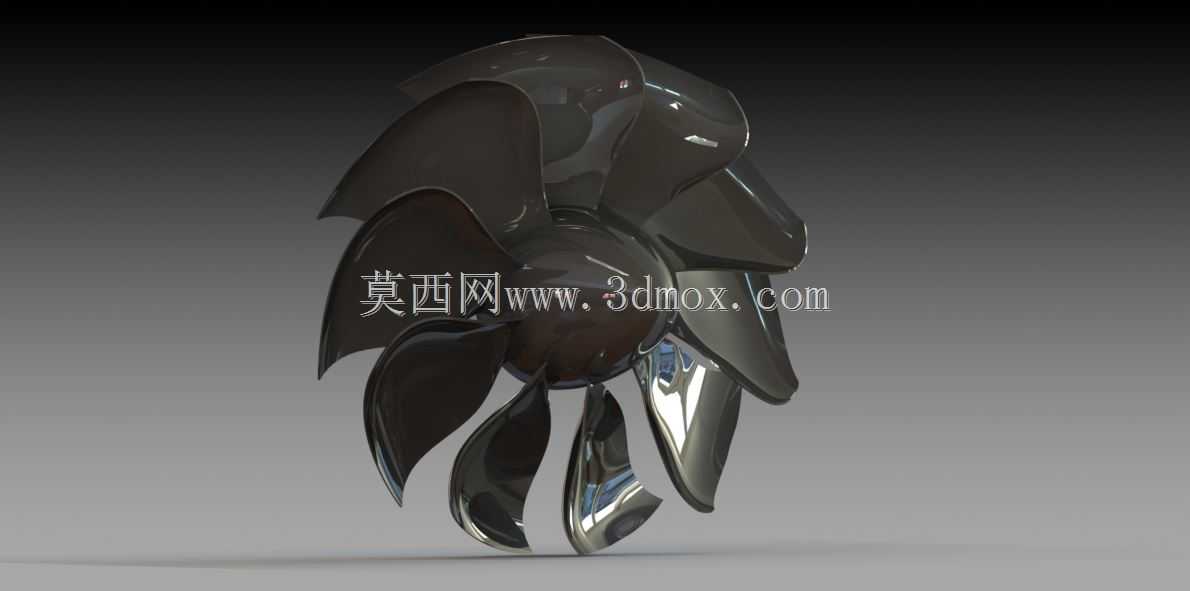

这类集成轮毂的十叶片螺旋桨，常应用在对推进效率、运行静音性有较高要求的流体输送或动力推进场景中，比如小型水下航行器的动力端、低噪通风系统的送风端、特种流体管路的增压段，都能见到这类多叶片集成式桨叶结构的身影。和常规分体安装的桨叶与轮毂结构不同，这个设计直接将10个叶片与轮毂做了一体化的结构整合，省去了叶片单独装配的紧固件连接环节，从根源上减少了装配间隙带来的流体扰动，也降低了长期运行下紧固件松动引发的动平衡失效风险。从设计逻辑上看，十叶片的布局并非单纯增加叶片数量，而是在轮毂外径固定的安装边界下，通过加密叶片分布降低单叶片的载荷占比，让整个桨叶旋转过程中每个叶片承受的流体反作用力更均匀，运行时的振动幅值会比少叶片结构更低，适配对振动控制要求严苛的安装场景。在外形尺寸的边界控制上，整个桨叶的径向尺寸完全围绕轮毂的安装轴径做匹配，叶片的叶梢做了顺滑的弧面收边，不会出现突出的锐边结构，既避免安装过程中剐蹭周边构件，也能减少叶梢位置的流体涡流损耗。叶片的曲面走向从轮毂根部到叶梢做了连续的扭角过渡，根部位置的扭角更大，保证和轮毂衔接位置的结构强度足够，能承受旋转时的扭矩传递，靠近叶梢位置扭角逐步收窄，匹配不同旋转半径下的线速度差异，让整个桨面的流体做功效率更均衡。轮毂位置做了内凹的安装定位面，能直接和驱动轴的定位轴肩贴合，不需要额外加装定位套就能保证装配同轴度，安装时只要对准轴上的键槽打入平键，再用端盖压紧就能完成固定，安装边界的轴向尺寸预留量不需要太大，能适配安装空间比较紧凑的动力舱结构。实际使用中，这种一体化结构的桨叶在做动平衡校正时，不需要考虑单个叶片的安装位置偏差，只需要在轮毂端面做少量的去重处理就能达到G2.5级的动平衡精度，高速旋转时的运行稳定性更有保障。叶片表面做了连续的顺滑曲面处理，没有突兀的折角结构，流体经过桨面时不会出现局部的低压空化区，能有效降低空蚀对桨叶表面的损伤，延长结构的使用寿命。针对不同的应用场景，这个结构的安装接口可以做适配调整，比如用在通风系统中时，轮毂内孔可以适配常规的风机电机轴径，用在水下推进场景时，轮毂端面可以加装密封端盖，避免流体进入驱动轴的连接位置。整个结构的壁厚从轮毂到叶梢做了均匀的渐变过渡，轮毂位置壁厚最大，保证扭矩传递的结构强度，叶梢位置壁厚逐步减薄，既控制了整体的转动惯量，降低驱动端的启动负载，也避免了壁厚突变带来的应力集中问题，在长期交变载荷作用下不容易出现结构疲劳裂纹。
